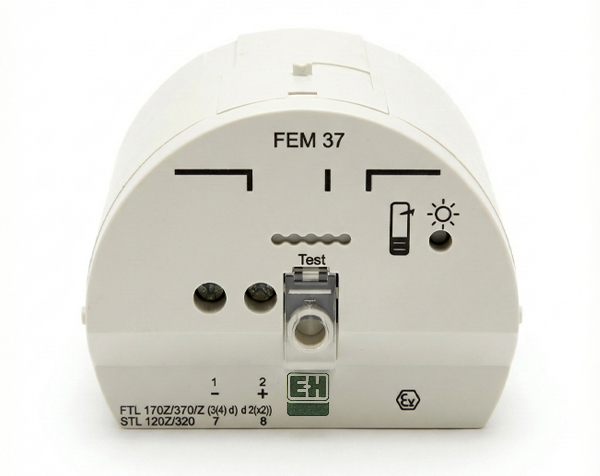

برد الکترونیکی FEM37 یکی از ماژولهای تخصصی شرکت Endress+Hauser است که بهعنوان قطعه یدکی یا تجهیز جانبی در سیستمهای اندازهگیری سطح ارتعاشی مورد استفاده قرار میگیرد. این قطعه بهطور مشخص برای تجهیزاتی نظیر Soliphant II و مدلهای FTM30، FTM31 و FTM32 طراحی شده و مطابق مستندات فنی، صرفاً با نسخههای S (S-Version Only) سازگاری دارد. FEM37 در رده فرستندههای PFM (Pulse Frequency Modulation) قرار گرفته و بهعنوان یک Associated PFM Transmitter دارای تأییدیه FM برای کاربردهای صنعتی است.
از نظر مشخصات الکتریکی و رتبهبندی عملکردی (Functional Ratings)، این اینسرت در محدوده ولتاژ نامی 11 تا 16.7 ولت DC کار میکند و جریان نامی آن بین 11 تا 14 میلیآمپر تعریف شده است. لازم به تأکید است که این مقادیر صرفاً بیانگر مشخصات عملکردی تجهیز بوده و جایگزین پارامترهای ایمنی ویژه محیطهای پرخطر (Hazardous Locations) محسوب نمیشوند. در حوزه ایمنی ذاتی، FEM37 دارای پارامترهای هویتی (Entity Parameters) مشخص برای نصب در محیطهای خطرناک است. این تجهیز برای کاربرد ذاتاً ایمن (Intrinsically Safe) در Class I, Division 1 و گروههای گازی A، B، C و D طراحی شده که در آن حداکثر ولتاژ ورودی (Vmax) برابر با 16.7 ولت، حداکثر جریان ورودی (Imax) برابر با 140 میلیآمپر و حداکثر توان مجاز (Pi) معادل 1 وات میباشد. همچنین مقادیر ظرفیت خازنی داخلی (Ci) و اندوکتانس داخلی (Li) برای این ماژول صفر در نظر گرفته شده است که نقش مهمی در تطابق ایمنی مدار دارد.
برای شرایط نصب در Division 2 و Zone 2، پارامترهای NIFW نیز برای FEM37 تعریف شده است. در این حالت نیز Vmax برابر با 16.7 ولت و Pi معادل 1 وات میباشد. در مدارهای کنترلشده با ولتاژ که دارای محدودیت جریان هستند، مقدار Imax الزاماً نیاز به همترازی مستقیم با پارامترهای تجهیزات جانبی ندارد که این موضوع انعطافپذیری بیشتری در طراحی سیستم ایجاد میکند. در نهایت، تمامی عملیات نصب و سیمکشی این برد الکترونیکی باید مطابق الزامات استاندارد NEC انجام شود. استفاده از روشهای مجاز نظیر لولههای کاندوئیت رزوهشده و رعایت کامل دستورالعملهای ایمنی، برای تضمین عملکرد صحیح و ایمن FEM37 در محیطهای صنعتی الزامی است.
