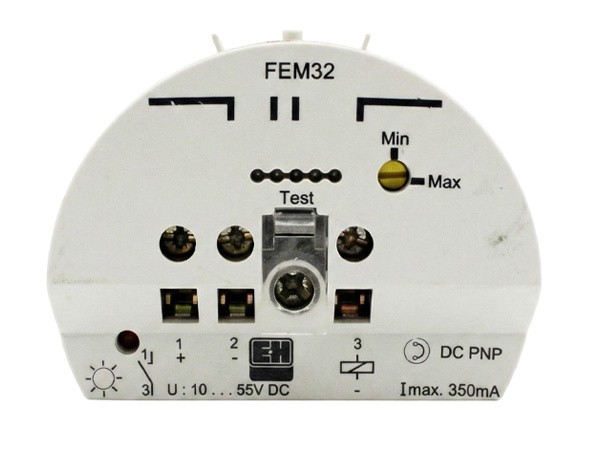

FEM32 یک برد الکترونیکی (Electronic Insert) قابل تعویض است که بهعنوان ماژول داخلی در سوئیچهای سطح لرزشی (Vibration Level Switches) مورد استفاده قرار میگیرد. این اینسرت بهطور خاص با تجهیزاتی نظیر Soliphant T FTM260 و همچنین مدلهای سری FTM 30، FTM 31 و FTM 32 (بهویژه نسخههای S) سازگاری کامل دارد. طراحی این قطعه بهصورت Plug-in انجام شده است؛ به این معنا که در صورت نیاز به تعمیر، ارتقاء یا تغییر نوع خروجی، میتوان آن را بدون نیاز به کالیبراسیون مجدد بهراحتی جایگزین کرد. این ویژگی، FEM32 را به گزینهای ایدهآل برای کاهش زمان توقف فرآیند و افزایش قابلیت نگهداری سیستم تبدیل میکند. از منظر الکتریکی، FEM32 برای اتصال سهسیمه DC طراحی شده و دارای خروجی ترانزیستوری از نوع PNP است. محدوده ولتاژ تغذیه این اینسرت بین ۱۰ تا ۵۵ ولت DC قرار دارد که امکان استفاده از آن را در طیف وسیعی از سیستمهای کنترلی صنعتی فراهم میسازد. مصرف جریان پایین (حداکثر ۱۵ میلیآمپر) در کنار محافظت در برابر پلاریته معکوس، ایمنی و پایداری عملکرد این ماژول را در شرایط صنعتی تضمین میکند. به دلیل ماهیت خروجی PNP، FEM32 برای اتصال مستقیم به PLCها و ورودیهای دیجیتال مثبت بسیار مناسب است.

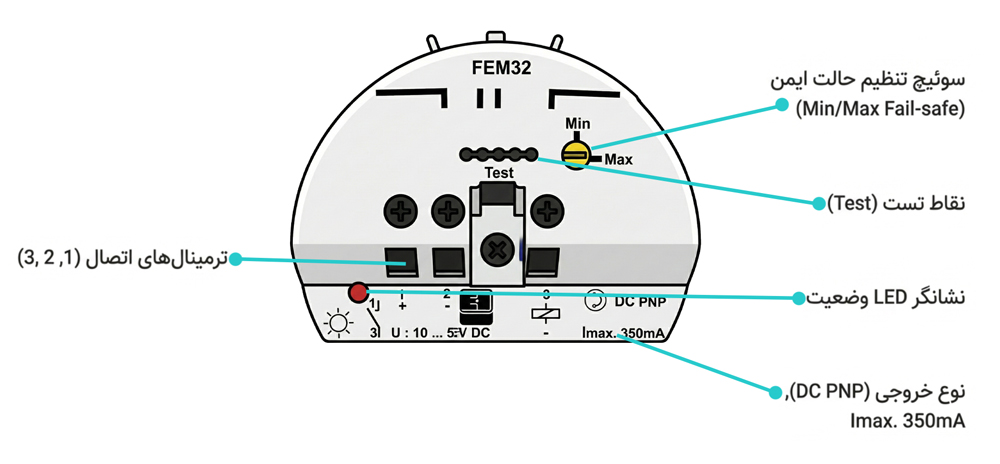

اجزای ماژول الکترونیکی FEM32 شامل ترمینالهای اتصال، سوئیچ تنظیم حالت ایمن (Min/Max)، نقاط تست، نشانگر LED وضعیت و مشخصات خروجی DC PNP
از نظر توان خروجی، این اینسرت قابلیت تحمل جریان مداوم تا ۳۵۰ میلیآمپر را دارد. علاوه بر این، سیستم حفاظت داخلی آن امکان مقاومت در برابر اتصال کوتاه و اضافهبار چرخشی را فراهم کرده و در بازههای زمانی کوتاه (حداکثر یک ثانیه) میتواند جریانهایی تا ۱ آمپر را نیز تحمل کند. ولتاژ باقیمانده در حالت وصل ترانزیستور کمتر از ۳ ولت و جریان نشتی در حالت قطع کمتر از ۱۰۰ میکروآمپر است که نشاندهنده کیفیت بالای طراحی الکترونیکی FEM32 میباشد. بر روی بدنه این اینسرت، یک نشانگر LED برای نمایش وضعیت سوئیچینگ تعبیه شده است که امکان پایش سریع عملکرد دستگاه را فراهم میکند. همچنین یک سوئیچ چرخشی برای انتخاب حالت ایمن یا Fail-Safe Mode (حداقل یا حداکثر) در نظر گرفته شده است تا کاربر بتواند منطق ایمنی متناسب با فرآیند را تنظیم کند. نقاط اختصاصی Test نیز برای بررسی عملکرد سیستم بدون ایجاد اختلال در فرآیند وجود دارد. مطابق دیاگرام سیمبندی، ترمینال ۱ به قطب مثبت، ترمینال ۲ به قطب منفی و ترمینال ۳ به خروجی بار اختصاص دارد.
