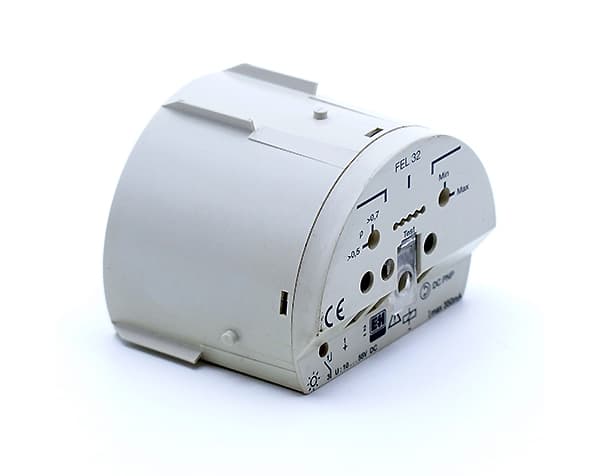

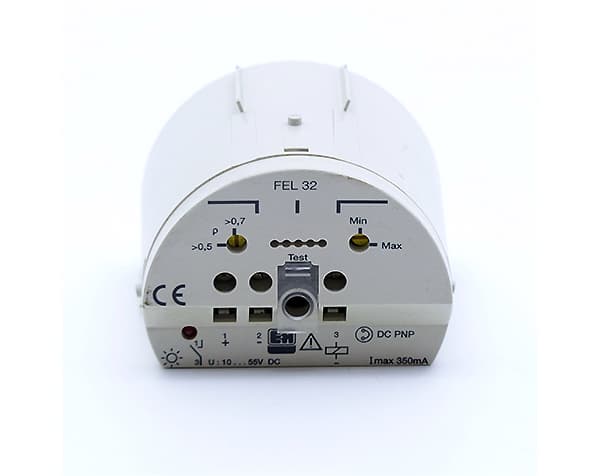

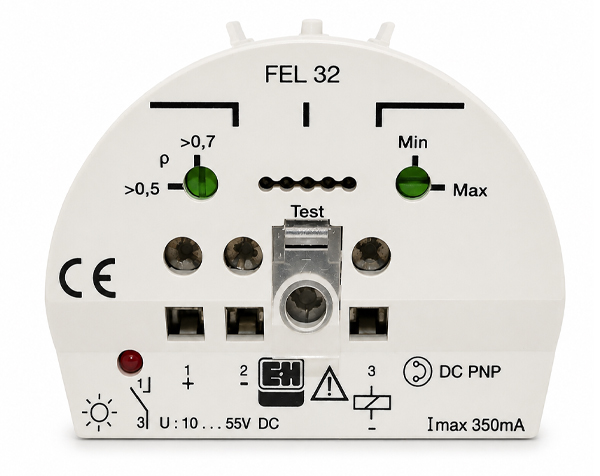

برد الکترونیکی FEL 32 یکی از اینسرتهای الکترونیکی اصلی شرکت Endress+Hauser است که برای فلو سوئیچهای ارتعاشی Liquiphant FTL365 و Liquiphant FTL366 طراحی شده است. این ماژول وظیفه پردازش سیگنال سنسور و ارائه خروجی سه سیمه DC از نوع PNP را بر عهده دارد و امکان اتصال مستقیم تجهیزات اندازهگیری سطح به PLC، رلههای صنعتی و سیستمهای اتوماسیون را فراهم میکند. طراحی صنعتی، قابلیت اطمینان بالا و حفاظتهای داخلی باعث شده است FEL 32 یکی از پرکاربردترین بردهای الکترونیکی برای سوئیچهای سطح لیکوفانت در صنایع مختلف باشد.
فلو سوئیچهای سری Liquiphant به دلیل عملکرد مبتنی بر فناوری چنگال ارتعاشی (Vibronic) برای تشخیص سطح انواع مایعات بدون وابستگی به هدایت الکتریکی، چگالی، ثابت دیالکتریک یا ایجاد کف مورد استفاده قرار میگیرند. برد FEL 32 به عنوان بخش الکترونیکی این تجهیزات، سیگنال تولیدشده توسط سنسور را پردازش کرده و آن را به خروجی دیجیتال PNP تبدیل میکند تا بتوان از آن برای کنترل پمپها، شیرهای برقی، آلارمها و سیستمهای ایمنی فرآیند استفاده کرد.
یکی از مهمترین ویژگیهای FEL 32 استفاده از خروجی سه سیمه DC از نوع PNP است. این نوع خروجی در بسیاری از سیستمهای کنترل صنعتی استاندارد بوده و امکان اتصال آسان به ورودیهای دیجیتال PLC و کنترلرهای صنعتی را فراهم میکند. ولتاژ کاری این برد در محدوده 10 تا 55 ولت DC قرار دارد و همین دامنه وسیع باعث میشود بتوان از آن در بسیاری از تابلوهای برق و سیستمهای اتوماسیون صنعتی استفاده کرد.
از نظر توان خروجی، FEL 32 قادر است به صورت پیوسته بارهایی تا 350 میلیآمپر را تغذیه کند و علاوه بر آن، توان تحمل جریان لحظهای تا 1 آمپر به مدت یک ثانیه را نیز دارد. این ویژگی موجب میشود در زمان راهاندازی تجهیزات یا ایجاد جریانهای هجومی کوتاهمدت، عملکرد سیستم بدون آسیب به برد ادامه پیدا کند و قابلیت اطمینان مدار افزایش یابد.
شرکت Endress+Hauser در طراحی این برد مجموعهای از حفاظتهای الکترونیکی را نیز در نظر گرفته است. FEL 32 دارای حفاظت در برابر اضافهبار، اتصال نادرست پلاریته و شرایط غیرعادی مدار است که از آسیب دیدن برد و تجهیزات متصل جلوگیری میکند. همچنین جریان باقیمانده خروجی در حالت قطع کمتر از 100 میکروآمپر بوده و مصرف داخلی برد نیز حداکثر 15 میلیآمپر است که باعث کاهش مصرف انرژی و افزایش راندمان سیستم میشود.
یکی دیگر از قابلیتهای مهم این برد، امکان انتخاب حالت ایمنی حداکثری (Maximum Fail Safe) و حالت ایمنی حداقلی (Minimum Fail Safe) است. در حالت Max که معمولاً برای جلوگیری از سرریز مخازن استفاده میشود، عملکرد سوئیچینگ از طریق ترمینالهای 1 و 3 انجام میشود. در مقابل، حالت Min که بیشتر برای حفاظت از پمپها در برابر خشککار کردن یا کنترل حداقل سطح کاربرد دارد، از طریق ترمینال شماره 2 فعال میشود. این انعطافپذیری باعث میشود یک برد بتواند در کاربردهای مختلف فرآیندی مورد استفاده قرار گیرد.
بر روی برد FEL 32 یک LED نمایشگر وضعیت نیز تعبیه شده است که وضعیت عملکرد و سوئیچینگ دستگاه را به صورت لحظهای نمایش میدهد. این نشانگر به تکنسینها و کارشناسان تعمیرات کمک میکند تا بدون نیاز به تجهیزات جانبی، وضعیت عملکرد سنسور و خروجی را بررسی کرده و فرآیند عیبیابی را با سرعت بیشتری انجام دهند.
از دیگر مزایای مهم FEL 32 میتوان به قابلیت تعویض سریع اینسرت الکترونیکی بدون نیاز به کالیبراسیون مجدد اشاره کرد. در صورت بروز خرابی یا نیاز به جایگزینی برد، تکنسین میتواند ماژول جدید را بدون انجام تنظیمات مجدد یا کالیبراسیون سنسور نصب کند. این ویژگی موجب کاهش زمان توقف تجهیزات، افزایش بهرهوری خطوط تولید و کاهش هزینههای تعمیر و نگهداری میشود.
برد FEL 32 برای استفاده در طیف وسیعی از صنایع طراحی شده است. در صنایع نفت، گاز و پتروشیمی برای کنترل سطح مخازن فرآیندی، در صنایع شیمیایی برای حفاظت از مخازن مواد خورنده، در صنایع غذایی و دارویی برای کنترل سطح سیالات بهداشتی، در صنایع آب و فاضلاب برای کنترل پمپها و مخازن ذخیره و همچنین در نیروگاهها و واحدهای صنعتی مختلف برای حفاظت از تجهیزات فرآیندی کاربرد گستردهای دارد. عملکرد مستقل از ویژگیهای فیزیکی مایع باعث شده است این سیستم در شرایط دشوار فرآیندی نیز دقت و پایداری بالایی داشته باشد.
هنگام خرید برد الکترونیکی FEL 32 توجه به اصالت کالا اهمیت زیادی دارد. استفاده از بردهای اصلی Endress+Hauser باعث حفظ دقت عملکرد سوئیچ سطح، افزایش طول عمر تجهیز و جلوگیری از بروز خطاهای ناخواسته در سیستم کنترل میشود. نمونههای غیراصل معمولاً از کیفیت ساخت پایینتری برخوردار بوده و ممکن است در شرایط صنعتی، عملکرد پایداری نداشته باشند.
فروشگاه دراک به عنوان یکی از تأمینکنندگان تخصصی تجهیزات ابزار دقیق، برق صنعتی و اتوماسیون، امکان تأمین برد الکترونیکی FEL 32 و انواع سوئیچهای سطح Liquiphant را با ضمانت اصالت کالا و مشاوره تخصصی فراهم کرده است. کارشناسان فنی این مجموعه آماده ارائه راهنمایی در انتخاب مدل مناسب، بررسی مشخصات فنی، تأمین تجهیزات اصلی برند Endress+Hauser و ارائه راهکارهای جایگزین متناسب با نیاز صنایع مختلف هستند. همچنین در صورت موجود بودن کالا، امکان ارسال تجهیزات به سراسر کشور فراهم بوده و فروشگاه دراک با فعالیت در بازار لالهزار تهران خدمات تخصصی تأمین تجهیزات ابزار دقیق را به صنایع مختلف ارائه میدهد.
در مجموع، FEL 32 یکی از مهمترین اینسرتهای الکترونیکی برای فلو سوئیچهای Liquiphant FTL365 و FTL366 محسوب میشود که با بهرهگیری از خروجی PNP سه سیمه، حفاظتهای داخلی، قابلیت انتخاب حالت ایمنی، مصرف انرژی پایین، نصب آسان و امکان تعویض بدون نیاز به کالیبراسیون، راهکاری مطمئن و قابل اعتماد برای کنترل سطح مایعات در سیستمهای اتوماسیون صنعتی به شمار میرود.
