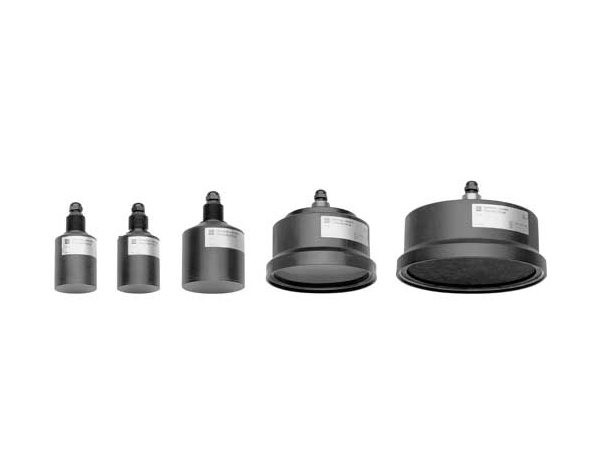

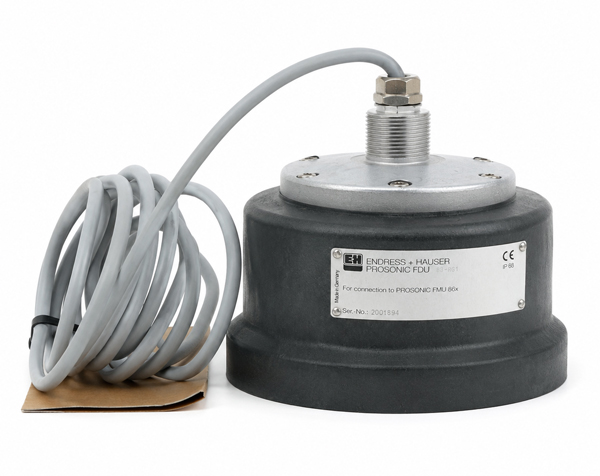

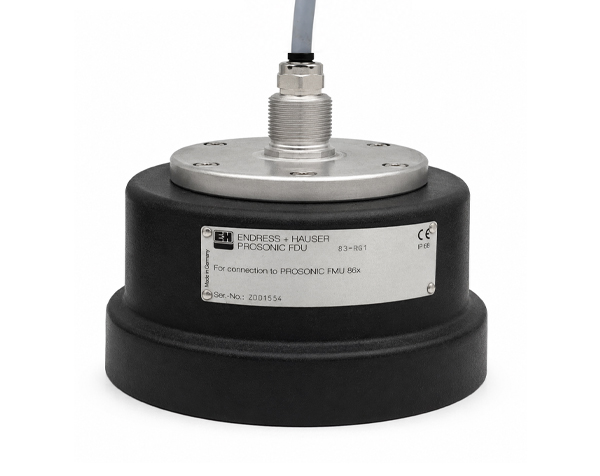

سنسور Prosonic FDU 83 یکی از حسگرهای سری Prosonic FDU است که برای اندازه‌گیری غیرتماسی و مداوم سطح و جریان می‌باشد. این سری برای استفاده در فلوم‌ها، ویری‌ها، مخازن و سیلوها مناسب است. سنسورهای FDU، از جمله FDU 83، به گونه‌ای طراحی شده‌اند که نسبت به آلودگی و تجمع مواد مقاوم بوده و در برابر شرایط جوی و غوطه‌وری ایمن هستند (IP 68). یک حسگر دما به صورت یکپارچه در این حسگرها گنجانده شده است. همچنین، این سری، شامل FDU 83، برای استفاده در مناطق خطرناک انفجاری مناسب است.
توجه: از ژانویه ۲۰۰۸، سنسورهای FDU 80 تا FDU 86 فقط به عنوان قطعات یدکی در دسترس هستند.
اصول اندازه‌گیری و بازه‌ها:
• اصل اندازه‌گیری بر اساس اندازه‌گیری سطح با استفاده از امواج فراصوت و زمان بازگشت آن است. یک پالس فراصوت ارسال شده، پس از برخورد با سطح ماده، بازتاب آن توسط همان حسگر شناسایی می‌شود. زمان لازم برای رفت و برگشت پالس متناسب با فاصله است.
• سنسور FDU 83 دارای حداکثر برد اندازه‌گیری ۲۵ متر (۸۲ فوت) برای مایعات و ۱۵ متر (۴۹ فوت) برای جامدات است.
سیستم اندازه‌گیری:
• برای استفاده از سنسور FDU 83، به یک ترنسفومتر سازگار نیاز است. ترنسفومترهای سازگار شامل مدل‌های Prosonic FMU 860 (یک کاناله برای سطح)، FMU 861 (یک کاناله برای جریان یا سطح) و FMU 862 (دو کاناله برای جریان یا سطح) هستند.
ویژگی‌های عملیاتی:
• سنسور FDU 83 دارای فاصله مسدود (BD) معادل ۱.۰ متر (۳.۳ فوت) است. این حداقل فاصله زیر سنسور است که در آن نمی‌توان بازتاب امواج را شناسایی کرد. در صورتی که حداکثر سطح در داخل این فاصله قرار گیرد، باید از نصب سنسور روی لوله خودداری شود.
• حداکثر برد اندازه‌گیری تحت تأثیر عواملی مانند کاهش شدت پالس فراصوت در هوا (به دلیل لایه‌بندی دما) و ویژگی‌های سطح بازتاب‌دهنده محصول (جامدات سخت/نرم، مایعات آرام/آشفته/فومی) قرار می‌گیرد. شرایطی مانند لایه‌های پرکننده، گرد و غبار، نویز پس‌زمینه و محل نصب نیز ممکن است باعث کاهش برد شوند.
• فرکانس عملیاتی برای سنسور FDU 83 (در دمای ۲۳ درجه سانتیگراد) معادل ۳۰ کیلوهرتز است. فرکانس پالس بین ۱ هرتز و ۱۰ هرتز است که بسته به برد اندازه‌گیری متغیر است.
• برای دقت بالا، دما و سرعت صوت در مسیر اندازه‌گیری باید ثابت باشند. تغییرات دمایی زیاد یا تغییر مخلوط‌های گازی باید در برنامه‌ریزی ترنسفومتر لحاظ شوند.
• منابع اعلام کرده‌اند که سنسورهای FDU 80 تا FDU 86 برای اندازه‌گیری هیدروکربن‌های آلیفاتیک مناسب نیستند و FDU 83 به عنوان استثناء ذکر نشده است (استثناءها شامل FDU 80 F و FDU 81 F می‌شود).
نصب و قرارگیری:
• سنسور FDU 83 مانند دیگر سنسورهای FDU (به جز FDU 80F/81F) برای نصب از طریق یک شیار رزوه‌ای روی کلاهک طراحی شده است.
• دستورالعمل‌های نصب بهینه شامل این است که لبه پایینی سنسور باید درون مخزن پروژه شود. منطقه شناسایی نباید شامل اجزای داخلی یا پرده پرکننده باشد. برای اندازه‌گیری قابل اعتماد زمانی که سیلو خالی است، سنسور باید در مرکز قیف خروجی قرار گیرد.
• دقت در هم‌راستایی حسگر در صورتی که اجزای داخلی وجود داشته باشد ضروری است. پالس اولتراسونیک باید بدون مانع حرکت کند.
• واحد هم‌راستایی FAU 40 به عنوان لوازم جانبی برای ساده‌سازی نصب دقیق حسگر موجود است.
• کابل اتصال سنسور FDU به عنوان کابل حمایتی طراحی نشده و نباید به عنوان کابل تعلیق استفاده شود.
• برای نصب در مناطق خطر انفجار، کابل اتصال باید طبق مقررات محلی در داخل لوله‌کشی قرار گیرد. باید از دستورالعمل‌های ملی برای مناطق خطر انفجار پیروی شود.
• نصب بر روی لوله فقط زمانی باید انجام شود که حداکثر سطح در داخل فاصله مسدود باشد. اگر نصب بر روی لوله انجام شود، باید لوله با قطر بزرگ و سطح داخلی صاف انتخاب شود تا از تجمع مواد جلوگیری شود و در فضای باز عایق‌بندی گردد. در صورت نیاز ممکن است برای نازل‌های دیگر از سرکوب هدف ثابت استفاده شود.
• سنسور باید به صورت عمود بر سطح ماده نصب شود.
محدودیت‌های تشخیص و زاویه پرتو:
• پالس اولتراسونیک به شکل یک پرتو است که با فاصله افزایش می‌یابد. اشیاء درون این پرتو بازتاب‌هایی ایجاد می‌کنند. شعاع پرتو با زاویه پرتو ۳ دسی‌بل (α) تخمین زده می‌شود.
• برای سنسور FDU 83، زاویه پرتو ۳ دسی‌بل (α) معادل ۴ درجه است.
◦ برای مایعات (تا برد ۲۵ متر)، شعاع (r) در ۲۵ متر معادل ۰.۸۷ متر (۲.۸ فوت) است.
◦ برای جامدات (تا برد ۱۵ متر)، شعاع (r) در ۱۵ متر معادل ۰.۵۲ متر (۱.۷ فوت) است.
• لبه‌ها و اجزای داخلی در یک سوم ابتدایی برد اندازه‌گیری به دلیل تمرکز بالای انرژی پرتو اهمیت بیشتری دارند.
اتصال الکتریکی:
• سنسورها همراه با یک کابل ثابت معمولاً به طول ۵ متر عرضه می‌شوند که به طور اختیاری تا ۳۰ متر قابل سفارش است. طول‌های متغیر تا ۳۰۰ متر نیز ممکن است.
• اتصال می‌تواند مستقیماً در محفظه ترنسفومتر FMU انجام شود (ترمینال‌ها تا ۲.۵ میلی‌متر مربع) یا از طریق جعبه ترمینال که امکان استفاده از کابل اضافی تا ۳۰۰ متر را فراهم می‌کند.
• باید از کابل دو سیمه و شیلد شده استفاده شود که شیلد به عنوان کابل بازگشتی عمل کرده و نیاز به پیوستگی الکتریکی بین سنسور و ترنسفومتر بدون اتصال به زمین دارد.
• مواد کابل اتصال برای سنسور FDU 83 از PUR است.
محدودیت‌های عملیاتی (دما و فشار):
• محدودیت دمای ذخیره‌سازی برای سنسور FDU 83 از -۴۰ تا +۸۰ درجه سانتیگراد (-۴۰ تا +۱۷۶ درجه فارنهایت) است.
• محدودیت‌های دما برای فرآیند بسته به گواهی‌ها:
◦ استاندارد (R) / CSA GP (U): -۲۰ تا +۸۰ درجه سانتیگراد [-۴۰ تا +۸۰ درجه سانتیگراد برای محدوده محدود].
◦ ATEX II 1/2 D (E) / FM (P) / CSA (T): -۲۰ تا +۸۰ درجه سانتیگراد.
• حداکثر فشار فرآیند برای سنسور FDU 83 معادل ۱.۵ بار (۲۲ psi) فشار مطلق است.
مواد ساخت:
• بدنه: PA (با پوشش استیل ضد زنگ ۱.۴۳۰۱/SS 304 که امکان استفاده در مناطق خطر انفجار غباری را فراهم می‌آورد).
• رزوه: ۱.۴۳۰۱ (AISI 304) یا آلومینیوم.
• دیافراگم: ۱.۴۵۷۱ (AISI 316 Ti).
• دیافراگم سیل: EPDM.
• کابل اتصال: PUR.
گواهی‌ها و تاییدیه‌ها:
• مناسب برای مناطق خطر انفجار. گواهی‌های حفاظت از اشتعال شامل ATEX II 1/2 D (E یا F)، FM Class II/III Div 1/2 Groups E، F، G (P یا K)، CSA Class II/III Div 1 Groups E-G (T یا L)، CSA General Purpose (U) و TIIS dust Ex DP12 (W) هستند. گواهی‌های کلاس دمای خاص (مثلاً T5 برای -۴۰…۸۰ درجه سانتیگراد) نیز در دسترس است.
• نشان CE تأیید تطابق با دستورالعمل‌های EC مربوطه را می‌دهد.
• سنسورها با استانداردهای صنعتی (NAMUR) و استانداردهای EMC اروپایی EN 50 081-1 و EN 50 082-2 مطابقت دارند.
لوازم جانبی:
• واحد هم‌راستایی FAU 40 برای نصب دقیق.
• جعبه ترمینال با قابلیت استفاده از کابل اضافی تا ۳۰۰ متر.
