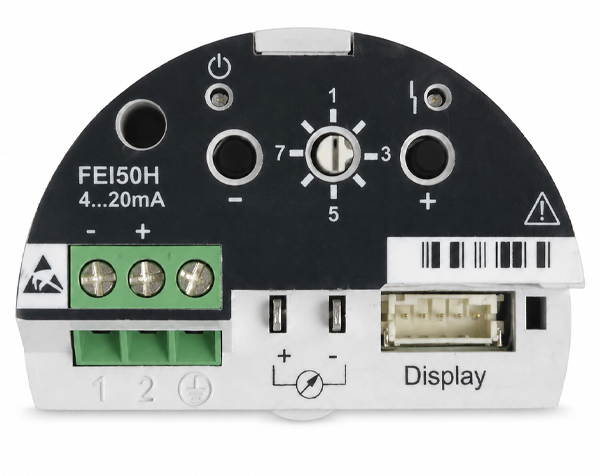

برد الکترونیکی FEI50H یکی از اجزای اصلی ترانسمیترهای سطح خازنی Liquicap M FMI51 و FMI52 شرکت Endress+Hauser است که وظیفه تبدیل سیگنال اندازهگیری شده توسط پروب خازنی به خروجی استاندارد صنعتی را بر عهده دارد. این ماژول دو سیمه، تغییرات ظرفیت الکتریکی ایجادشده در اثر تغییر سطح مایع را پردازش کرده و آن را به سیگنال 4 تا 20 میلیآمپر همراه با پروتکل ارتباطی HART® نسخه 5.0 تبدیل میکند.
استفاده از برد FEI50H باعث میشود ترانسمیترهای سطح Liquicap M بتوانند اندازهگیری پیوسته، دقیق و قابل اطمینانی از سطح مایعات مختلف ارائه دهند. این تجهیز برای کاربردهای صنعتی حساس در صنایع نفت و گاز، پتروشیمی، شیمیایی، غذایی، دارویی، آب و فاضلاب و بسیاری از فرآیندهای تولیدی طراحی شده است و امکان اتصال مستقیم به سیستمهای کنترل مانند PLC، DCS و سیستمهای مانیتورینگ صنعتی را فراهم میکند.
عملکرد اصلی این برد بر پایه دریافت تغییرات ظرفیت ایجادشده در پروب اندازهگیری است. هنگامی که سطح سیال در مخزن تغییر میکند، مقدار ظرفیت الکتریکی بین الکترود پروب و دیواره مخزن یا الکترود مرجع تغییر مییابد. برد FEI50H این تغییرات بسیار کوچک را پردازش کرده و پس از تبدیل به مقدار قابل استفاده، سیگنال خروجی متناسب با سطح را به سیستم کنترل ارسال میکند. این فرآیند باعث میشود اندازهگیری سطح حتی در مخازن با شرایط فرآیندی دشوار نیز با دقت مناسب انجام شود.
یکی از مهمترین قابلیتهای FEI50H، پشتیبانی از پروتکل HART® است. این ارتباط دیجیتال امکان پیکربندی، تنظیم پارامترها، بررسی وضعیت دستگاه و دریافت اطلاعات تشخیصی را بدون نیاز به حضور فیزیکی در محل نصب فراهم میکند. کاربران میتوانند از تجهیزات دستی HART مانند DXR375 و DXR475 یا نرمافزارهای مهندسی مانند FieldCare برای تنظیم و مدیریت دستگاه استفاده کنند. این قابلیت علاوه بر کاهش زمان راهاندازی، امکان اجرای برنامههای نگهداری پیشگیرانه و بررسی وضعیت عملکرد تجهیز را نیز فراهم میسازد.
خروجی استاندارد 4 تا 20 میلیآمپر در برد FEI50H باعث سازگاری آسان آن با اغلب سیستمهای کنترل فرآیند شده است. این استاندارد همچنان یکی از رایجترین روشهای انتقال سیگنال در صنایع است و امکان استفاده از ترانسمیتر Liquicap M را در پروژههای جدید و همچنین سیستمهای قدیمی فراهم میکند.
یکی دیگر از ویژگیهای کاربردی این برد، قابلیت خطیسازی داخلی است. FEI50H میتواند مقدار ظرفیت اندازهگیریشده را به واحدهای قابل استفاده مانند ارتفاع سطح، حجم یا سایر واحدهای مهندسی تبدیل کند. این قابلیت برای مخازنی با شکلهای غیرخطی اهمیت زیادی دارد. دستگاه دارای جداول آماده برای مخازن متداول مانند مخازن استوانهای افقی و کروی بوده و همچنین امکان تعریف حداکثر 32 جفت مقدار سفارشی برای تطبیق دقیق با شکل مخزن را در اختیار کاربر قرار میدهد.
سیستم تشخیص خطای داخلی یکی از نقاط قوت مهم FEI50H محسوب میشود. این برد به کمک چراغ نشانگر LED قرمز، پیامهای خطای دیجیتال و تغییر جریان خروجی مطابق استاندارد NAMUR NE43، اپراتور را از وجود مشکل در سیستم مطلع میکند. در شرایط خطا، خروجی جریان میتواند به مقدار هشدار 22 میلیآمپر تغییر کند تا سیستم کنترل بتواند وضعیت غیرعادی را شناسایی کرده و واکنش مناسب نشان دهد.
از نظر ایمنی الکتریکی، برد FEI50H دارای حفاظتهای داخلی در برابر اتصال قطبیت معکوس، نویزهای فرکانس بالا و پیکهای ناگهانی ولتاژ است. این طراحی موجب افزایش دوام تجهیز و کاهش احتمال خرابی در محیطهای صنعتی با نویز الکتریکی یا شرایط سخت کاری میشود.
این برد برای استفاده در محدوده وسیعی از شرایط عملیاتی طراحی شده است و بسته به نوع منطقه نصب، قابلیت کار با ولتاژهای مختلف تغذیه را دارد. در مناطق غیرخطرناک، محدوده ولتاژ تغذیه 12 تا 36 ولت DC است. برای نسخههای دارای حفاظت انفجاری، ولتاژ کاری به صورت زیر تعریف میشود:
- 12 تا 30 ولت DC برای EEx ia
- 14.4 تا 30 ولت DC برای EEx d
مصرف توان برد نیز پایین بوده و در محدوده 40 تا 800 میلیوات قرار دارد که باعث کاهش مصرف انرژی در سیستمهای اندازهگیری متعدد میشود.
از نظر دقت پردازش، FEI50H دارای رزولوشن 11 بیت معادل 2048 مرحله است و وضوح خروجی آنالوگ آن حدود 8 میکروآمپر میباشد. زمان رسیدن دستگاه به وضعیت پایدار پس از روشن شدن حدود 14 ثانیه است و تجهیز در هنگام راهاندازی ابتدا در وضعیت ایمن با خروجی 22 میلیآمپر قرار میگیرد تا از ارسال اطلاعات نادرست جلوگیری شود.
زمان واکنش برد در حالت عادی حداکثر 0.3 ثانیه بوده و در کاربردهای دارای الزامات ایمنی SIL این مقدار تا 0.5 ثانیه میرسد. همچنین زمان ادغام سیگنال قابل تنظیم بوده و میتوان آن را در بازه 0 تا 60 ثانیه تنظیم کرد تا نوسانات ناشی از حرکت سیال یا تلاطم مخزن کنترل شود.
FEI50H برای استفاده با پروبهای سطح خازنی Liquicap M طراحی شده و قابلیت اندازهگیری مایعات رسانا با هدایت الکتریکی حداقل 100 میکروزیمنس بر سانتیمتر را دارد. این ویژگی باعث میشود تجهیز در طیف وسیعی از کاربردها مانند مخازن مواد شیمیایی، سیالات فرآیندی، محصولات غذایی و دارویی عملکرد مناسبی داشته باشد.
نصب این برد نیز به گونهای طراحی شده که فرآیند جایگزینی یا راهاندازی آن ساده باشد. اتصال از طریق ترمینالهای پیچی استاندارد انجام میشود و در برخی مدلها امکان استفاده از کانکتور M12 نیز وجود دارد. طراحی ماژولار این تجهیز باعث شده تعمیرات و سرویس آن با سرعت بیشتری انجام شود و زمان توقف تجهیزات کاهش یابد.
در صنایع فرآیندی، استفاده از تجهیزات اصلی و اورجینال اهمیت زیادی دارد؛ زیرا عملکرد صحیح برد الکترونیکی مستقیماً بر دقت اندازهگیری سطح و ایمنی فرآیند تأثیر میگذارد. استفاده از نمونههای غیراصل یا جایگزینهای نامعتبر ممکن است باعث ایجاد خطا در اندازهگیری، ارسال سیگنال اشتباه به سیستم کنترل و افزایش هزینههای تعمیرات شود.
فروشگاه دراک به عنوان تأمینکننده تخصصی تجهیزات ابزار دقیق، امکان تأمین برد الکترونیکی Endress+Hauser FEI50H و تجهیزات مرتبط با سری Liquicap M را با ضمانت اصالت کالا، مشاوره فنی و پشتیبانی تخصصی فراهم کرده است. کارشناسان فنی دراک آماده ارائه راهنمایی برای انتخاب مدل مناسب، بررسی سازگاری برد با ترانسمیتر FMI51 و FMI52 و تأمین تجهیزات موردنیاز پروژههای صنعتی هستند.
در مجموع، Endress+Hauser FEI50H یک ماژول الکترونیکی دقیق و قابل اعتماد برای ترانسمیترهای سطح خازنی Liquicap M است که با خروجی 4 تا 20 میلیآمپر، ارتباط HART، خطیسازی داخلی، سیستم تشخیص خطا، حفاظتهای الکتریکی و قابلیت استفاده در محیطهای صنعتی سخت، نقش مهمی در اندازهگیری پایدار سطح مایعات و بهینهسازی فرآیندهای صنعتی ایفا میکند.
