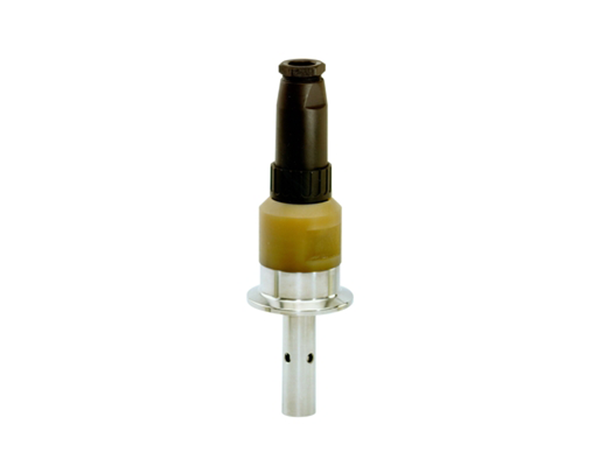

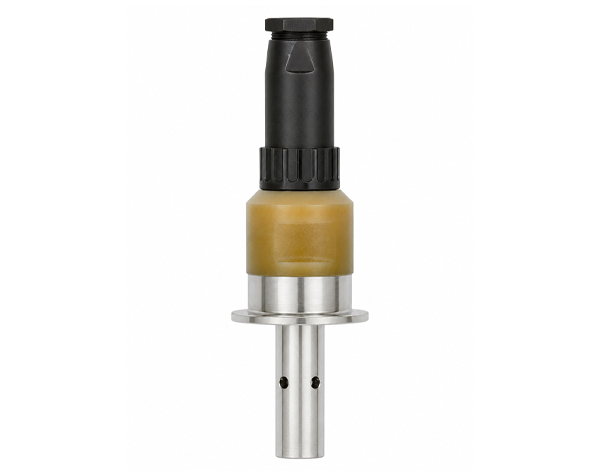

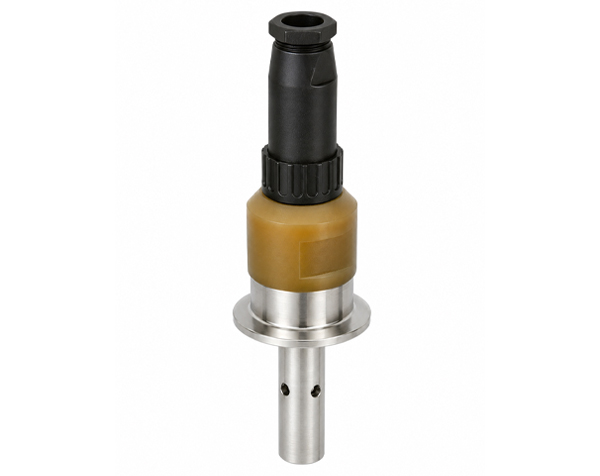

Condumax CLS15 یک سنسور رسانایی از نوع هدایتی (Conductive) است که برای کاربردهای عمومی در آب خالص و فوق خالص طراحی شده است. این سنسور انتخابی ایده‌آل برای اندازه‌گیری رسانایی در رنج‌های پایین بوده و حتی در محیط‌های انفجاری نیز عملکردی دقیق و پایدار دارد. طراحی کم‌هزینه، نیاز به نگهداری پایین و طول عمر بالا، این سنسور را به گزینه‌ای مقرون‌به‌صرفه تبدیل کرده است.
کاربردها:
سنسور Condumax CLS15 برای اندازه‌گیری رسانایی در آب خالص و فوق خالص در فرآیندهای زیر استفاده می‌شود:
- مانیتورینگ و کنترل یون‌اکسچنجرها
- اسمز معکوس (RO)
- آب خنک‌کننده
- تقطیر
- شست‌وشوی ویفر و چیپ
همچنین در نیروگاه‌ها برای موارد زیر کاربرد دارد:
- رسانایی بدون گاز (Degassed Conductivity)
- اندازه‌گیری pH با استفاده از رسانایی تفاضلی
مشخصات فنی:
- رنج اندازه‌گیری:
- k=0.01: از 0 تا 20 میکروزیمنس بر سانتی‌متر (µS/cm)
- k=0.1: از 0 تا 200 میکروزیمنس بر سانتی‌متر (µS/cm)
- دمای فرآیند: حداکثر 130 درجه سانتی‌گراد (تا 150 درجه به مدت 30 دقیقه)
- فشار فرآیند: حداکثر 12 بار در دمای 20 درجه سانتی‌گراد
- کانستانت سل (Cell constant):
- k = 0.01 cm⁻¹
- k = 0.1 cm⁻¹
- اصل اندازه‌گیری: سل رسانایی دو الکتروده با الکترودهای استیل صیقلی و چیدمان هم‌مرکز (AC I)
- جنس بدنه و الکترود:
- الکترود: استیل ضد زنگ 1.4435 (AISI 316L)
- شفت الکترود: پلی‌اتر سولفون (PES-GF20)
- ابعاد:
- قطر الکترود: 16 میلی‌متر
- طول الکترود: حدود 55 میلی‌متر
- سنسور دما: Pt100 کلاس A طبق استاندارد IEC 60751
- اتصال فرآیندی:
- رزوه 1/2 اینچ NPT
- رزوه 3/4 اینچ NPT
- اتصال کلمپ 1.5 اینچ
- نوع اتصال کابل:
- کانکتور 4 پین نوع SXP
- کابل ثابت
- درجه حفاظت: IP67
- زبری سطح: Ra ≤ 0.8 میکرومتر
- وزن: حدود 0.3 کیلوگرم (بسته به نوع)
- دمای محیط: از -20 تا +60 درجه سانتی‌گراد
- دمای نگهداری: از -25 تا +80 درجه سانتی‌گراد
- رطوبت مجاز: 5 تا 95 درصد
- دمای فرآیند (نسخه با رزوه و کابل ثابت): -20 تا 100 درجه سانتی‌گراد
- دمای فرآیند (نسخه با کانکتور، یا نوع کلمپ):
- عملکرد عادی: -20 تا 120 درجه
- شرایط استریلیزاسیون: تا 140 درجه (حداکثر یک ساعت)
- در نسخه‌های رزوه‌ای، تا 140 درجه برای حداکثر 30 دقیقه
- فشار فرآیند (مطلق):
- 13 بار در 20 درجه سانتی‌گراد
- 1 بار در 120 درجه سانتی‌گراد
مزایا:
- دقت بالا در اندازه‌گیری رسانایی در محدوده‌های پایین
- طراحی صیقلی الکترود برای شست‌وشوی آسان
- قابلیت استریلیزاسیون
- بدنه مقاوم و طول عمر بالا
- رنج وسیع اندازه‌گیری به‌واسطه سل‌های با کانستنت مختلف
- اندازه‌گیری دقیق با کالیبراسیون جداگانه هر سل
- امکان نصب در لوله یا در مجموعه‌های جریان
- طراحی جمع‌وجور
- قابل ارائه با کانکتور یا کابل ثابت (هر دو با IP67)
- ارائه گواهی کیفیت با مقدار دقیق کانستنت سل
- گواهی بازرسی طبق استاندارد EN 10204 3.1 (اختیاری)
محصولات مرتبط:
- مدل قدیمی: CLS10
- سازگار با ترنسمیترهای دما و رسانایی:
- فقط CLS15: Liquisys CLM223/CLM253، Mycom CLM153
- مدل‌های آنالوگ مانند CLS15 با ترنسمیتر Liquiline M CM42 نیز قابل استفاده هستند.
- لوازم جانبی:
- کانکتور کابل، اتصالات رزوه‌ای، آداپتورها، محلول‌های کالیبراسیون CLY11-A تا CLY11-E
- مجموعه جریان Flowfit مدل CYA21
- کابل CYK71 برای اتصال به سنسورهای آنالوگ
- جعبه‌های توزیع کابل VBM و VBM-Ex برای افزایش طول کابل (مخصوص CLS15)
مستندات:
- اطلاعات فنی (TI): نسخه CLS15/CLS15D به زبان انگلیسی، نسخه 10/2014
- راهنمای کاربری (BA): نسخه CLS15/16/21 به زبان انگلیسی، نسخه 06/2022
- دستورالعمل‌های ایمنی ضدانفجار (XA): شامل نسخه‌های ATEX، FM، CSA، INMETRO، NEPSI
- گواهی کیفیت: شامل مقدار دقیق کانستنت سل
- گواهی بازرسی طبق EN 10204 3.1: اختیاری
- نقشه‌های CAD: قابل دانلود پس از پیکربندی محصول
