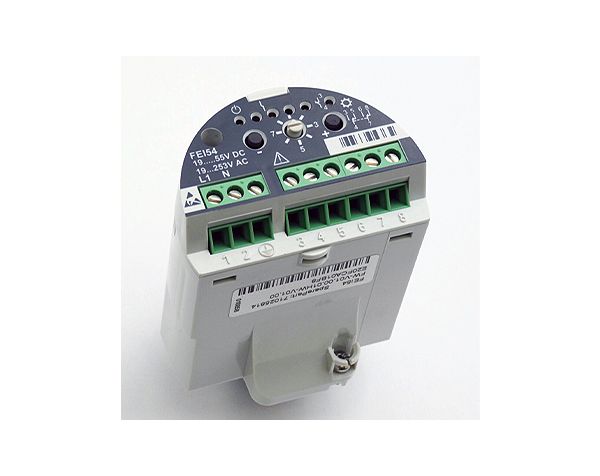

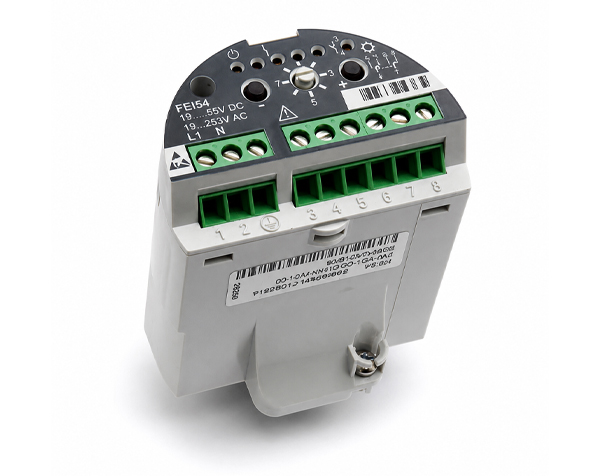

برد الکترونیکی FEI54 (رله DPDT, AC/DC) از Endress+Hauser، یکی از اجزای کلیدی در سیستمهای اندازهگیری سطح است که با عملکرد پیشرفته و سازگاری با ولتاژهای متنوع، راهکاری مطمئن برای صنایع مختلف ارائه میدهد. این محصول با طراحی خاص خود به بهبود ایمنی، اطمینانپذیری و بهرهوری فرآیندهای صنعتی کمک میکند.
FEI54 (AC/DC با خروجی رله):
- منبع تغذیه: ولتاژ 19 تا 253 ولت AC با فرکانس 50/60 هرتز یا 19 تا 55 ولت DC. حداکثر مصرف توان 1.6 وات است. دارای حفاظت در برابر پلاریته معکوس و ولتاژ جداسازی 3.7 کیلوولت (دستهبندی اضافهولتاژ II) میباشد.
- سیگنال در وضعیت هشدار: رله در صورت قطع برق یا خرابی دستگاه غیرفعال میشود.
- بار قابل اتصال: این دستگاه بارها را از طریق دو کنتاکت تغییر وضعیت شناور (DPDT) سوئیچ میکند. ظرفیت بار حداکثر به شرح زیر است: 6 آمپر AC در 253 ولت (1500 ولت آمپر در cos ϕ = 1؛ 750 ولت آمپر در cos ϕ > 0.7)، یا 6 آمپر DC در 30 ولت، یا 0.2 آمپر DC در 125 ولت. در مدارهایی با ولتاژ عملکردی پایین و عایق دوگانه مطابق استاندارد IEC 1010، مجموع ولتاژهای خروجی رله و منبع تغذیه نباید از 300 ولت تجاوز کند. برای بارهایی با اندوکتانس بالا، استفاده از سیستم کاهش جرقه توصیه میشود.
- اتصالات: پس از اتصال، مهرههای کابل باید محکم شوند. سوئیچ عملکرد باید قبل از روشن کردن دستگاه در موقعیت 1 (عملیات) تنظیم شود. کاربر باید پیش از اعمال توان با عملکرد دستگاه آشنا باشد.

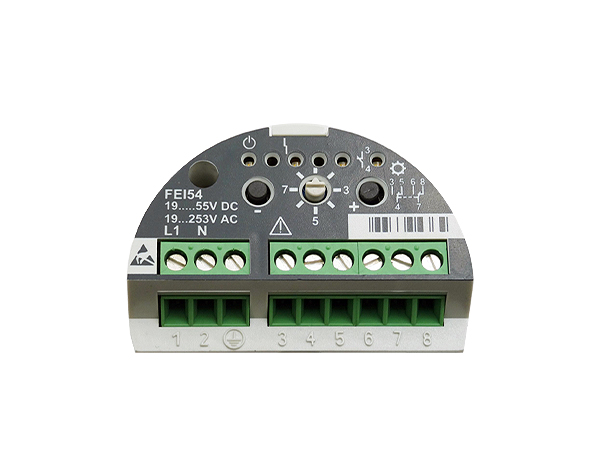

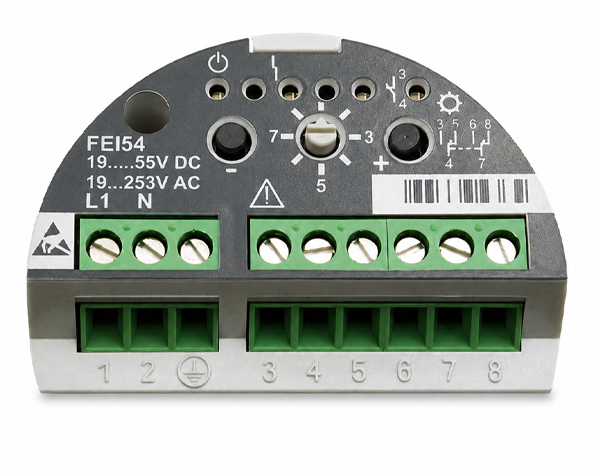

- واسط کاربری: دستگاه FEI54 از یک سوئیچ عملکرد (A) و کلیدهای “+” و “-” (B و C) برای تنظیمات استفاده میکند. چراغهای LED (1 تا 6) وضعیت عملکرد را نمایش میدهند. جزئیات مربوط به عملکرد و نشانگرهای LED در مستندات ذکر شده است.
ویژگیهای کلیدی FEI54:
رله DPDT با ولتاژ AC/DC:
FEI54 از رله DPDT استفاده میکند که امکان اتصال و کنترل بارهای مختلف را فراهم میسازد. این دستگاه در دو محدوده ولتاژ کار میکند:
- 19 تا 253 ولت AC
- 19 تا 55 ولت DC
سازگاری گسترده:
این محصول به گونهای طراحی شده است که با دستگاههای FTI51، FTI52، FTI55، FTI56 و FTI77 به صورت یکپارچه کار کند و عملکردی پایدار و دقیق ارائه دهد.
محافظت پیشرفته:
با وجود ویژگیهایی مانند محافظت در برابر پلاریته معکوس و ولتاژ جداسازی بالا، ایمنی دستگاه تضمین شده و از آسیبهای احتمالی جلوگیری میشود.
مزایای استفاده از FEI54:
ارتقای ایمنی:
این دستگاه با ارائه سیگنالهای دقیق و قابلیت اطمینان بالا، احتمال وقوع خطرات را در سیستمهای صنعتی کاهش میدهد.
کاهش هزینههای نگهداری:
طراحی بادوام و امکان تشخیص سریع مشکلات، هزینههای نگهداری و تعمیرات را به حداقل میرساند.
افزایش بهرهوری:
با عملکرد روان و بدون وقفه، FEI54 به بهینهسازی فرآیندهای صنعتی کمک میکند.
کاربردها:
برد الکترونیکی FEI54 در صنایع مختلفی مانند نفت و گاز، پتروشیمی، صنایع شیمیایی، و صنایع غذایی که نیاز به کنترل دقیق و ایمن دارند، کاربرد گستردهای دارد.
نتیجهگیری:
برد الکترونیکی FEI54 (رله DPDT, AC/DC) از Endress+Hauser، یک ابزار قدرتمند و مطمئن برای ارتقای ایمنی و بهرهوری در سیستمهای صنعتی است. سازگاری گسترده با دستگاههای مختلف و طراحی پیشرفته این محصول، آن را به انتخابی ایدهآل برای صنایع مختلف تبدیل کرده است.
برای دانلود کاتالوگ اسکن کنید (اطلاعات مربوط به FEI54 در صفحه 37 آمده است)
