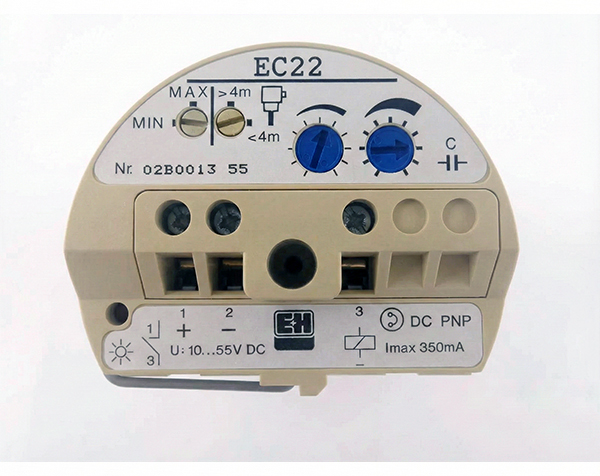

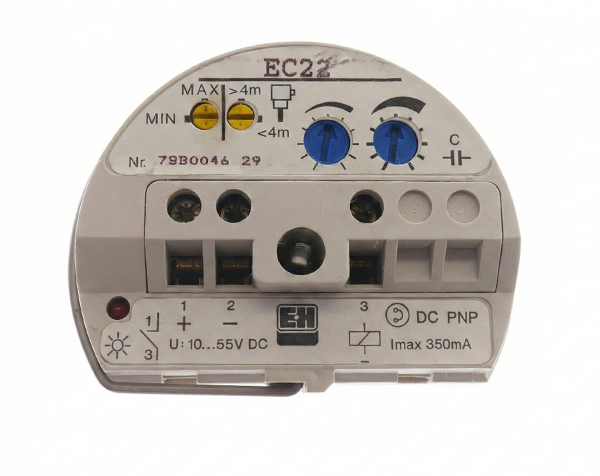

برد الکترونیکی EC22Z یک ماژول سهسیمه DC است که بهطور اختصاصی برای استفاده در کنار تجهیزاتی نظیر Solicap M و Nivocompact طراحی شده است. این ماژول بهعنوان بخش الکترونیکی سیستمهای اندازهگیری و تشخیص سطح خازنی عمل میکند و وظیفه تبدیل تغییرات سطح به یک سیگنال سوئیچینگ الکتریکی ایمن و پایدار را بر عهده دارد. طراحی این برد بهگونهای است که بتواند در طیف گستردهای از کاربردهای صنعتی، با حداقل نیاز به نگهداری و حداکثر قابلیت اطمینان، مورد استفاده قرار گیرد.
از نظر الکتریکی، EC22Z بر پایه خروجی Open Collector از نوع PNP کار میکند و با ولتاژ تغذیهای در بازه ۱۰ تا ۵۵ ولت DC سازگار است. مصرف جریان داخلی این ماژول حداکثر ۱۵ میلیآمپر بوده که نشاندهنده بهرهوری بالای مدار است، در حالی که در سمت خروجی قادر است بار مداوم تا ۳۵۰ میلیآمپر را سوئیچ کند. این ویژگی، امکان اتصال مستقیم به طیف وسیعی از ورودیهای PLC، رلهها و تجهیزات کنترلی صنعتی را فراهم میسازد.
سوئیچینگ بار متصل به ترمینال ۳ توسط یک ترانزیستور حالت جامد انجام میشود. این ساختار باعث میگردد فرآیند قطع و وصل جریان کاملاً بدون تماس مکانیکی و بدون پدیده پرش کنتاکت (Contact Bounce) انجام شود؛ موضوعی که دقت، طول عمر و پایداری سیگنال را بهطور قابل توجهی افزایش میدهد. در شرایط عملکرد عادی، ترمینال ۳ دارای سیگنال مثبت است، اما در صورت وقوع هشدار سطح یا قطع تغذیه، ترانزیستور به حالت مسدود (Blocked) میرود تا سیستم بهصورت ذاتی در وضعیت ایمن قرار گیرد.
از منظر ایمنی و حفاظت الکتریکی، برد EC22Z به سامانههای محافظت در برابر اتصال کوتاه و اضافهبار مجهز شده است. این سیستم حفاظتی در جریان تقریبی ۵۵۰ میلیآمپر فعال میشود و از آسیب دیدن ماژول و تجهیزات متصل جلوگیری میکند. همچنین محافظت در برابر پلاریته معکوس در طراحی لحاظ شده تا خطاهای سیمبندی در هنگام نصب، منجر به خرابی برد نشود. برای افزایش سطح ایمنی، استفاده از فیوز ظریف متناسب با بار توصیه میشود.
در کاربردهایی که خروجی ماژول به تجهیزات با اندوکتانس بالا مانند بوبین رلهها یا شیرهای برقی متصل میشود، استفاده از محدودکننده ولتاژ (Voltage Limiter) امری ضروری است. این اقدام از ایجاد پیکهای ولتاژی مخرب در زمان قطع جریان جلوگیری کرده و طول عمر ترانزیستور خروجی و کل سیستم را افزایش میدهد.
