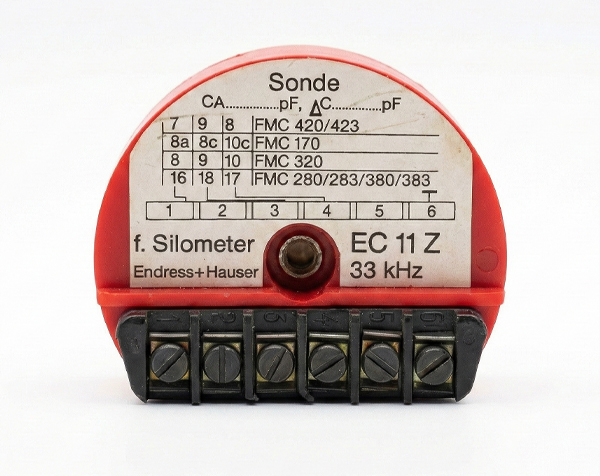

برد الکترونیکی EC11Z یکی از ماژولهای تخصصی و دقیق شرکت Endress+Hauser در حوزه اندازهگیری پیوسته سطح است که بر پایه فناوری خازنی (Capacitive Level Measurement) طراحی شده است. این اینسرت بهطور اختصاصی در کنار سطحسنجهای سری Silometer شامل مدلهای FMC 420، FMC 423 و FMC 425 به کار میرود و برای استفاده در مناطق غیر انفجاری توسعه یافته است. EC11Z بهعنوان بخشی از یک سیستم اندازهگیری کامل عمل میکند که شامل Silometer، یک پروب میلهای یا طنابی کاملاً عایقشده با نصب عمودی در مخزن، و خود برد الکترونیکی است که معمولاً در داخل هد پروب نصب میشود.
مبنای عملکرد این تجهیز بر اصول فیزیکی خازن الکتریکی استوار است. در این ساختار، دیواره فلزی مخزن و پروب اندازهگیری نقش دو الکترود را ایفا میکنند و ماده داخل مخزن بهعنوان دیالکتریک بین آنها قرار میگیرد. با تغییر سطح ماده، ثابت دیالکتریک مؤثر تغییر کرده و در نتیجه ظرفیت خازنی سیستم دستخوش تغییر میشود. اینسرت EC11Z با اعمال یک ولتاژ متناوب با فرکانس کاری حدود ۳۳ کیلوهرتز، این تغییرات ظرفیت را تشخیص داده و جریان حاصل را به سیگنالی با فرکانس متناسب با سطح ماده تبدیل میکند؛ سیگنالی که در نهایت توسط Silometer پردازش، مقیاسبندی و نمایش داده میشود.
همین اصل عملکرد باعث شده است EC11Z گزینهای بسیار مناسب برای اندازهگیری پیوسته سطح موادی با رسانایی الکتریکی پایین و ثابت دیالکتریک کم باشد. از مهمترین کاربردهای این اینسرت میتوان به اندازهگیری سطح هیدروکربنها با محتوای آب کمتر از ۰٫۱٪، بنزین، انواع روغنها، حلالهای صنعتی و همچنین مواد فله خشک اشاره کرد. این دسته از سیالات و مواد جامد معمولاً برای بسیاری از فناوریهای اندازهگیری سطح چالشبرانگیز هستند، اما سیستم خازنی EC11Z در این شرایط عملکردی پایدار و دقیق ارائه میدهد.
از نظر مشخصات فنی، این اینسرت با رنگ شناسایی قرمز عرضه میشود و دارای بدنهای پلاستیکی با اجزای الکترونیکی کاملاً کپسولهشده (Potted) است. این طراحی، مقاومت بالایی در برابر ارتعاشات مکانیکی و شرایط محیطی نامطلوب ایجاد میکند. وزن ماژول در حدود ۱۳۰ گرم بوده و سیگنال خروجی آن در بازه ۰ تا ۴۰۰۰ میکروآمپر (متناظر با ظرفیت ۰ تا ۴۰۰۰ پیکوفاراد) قرار دارد. تغذیه EC11Z مستقیماً از طریق Silometer و با ولتاژ ۲۰ ولت DC تأمین میشود. درجه حفاظت برای بخش الکترونیکی IP55 و برای ترمینالها IP00 بوده و محدوده دمای مجاز محیطی آن بین ۲۰– تا ۱۰۰+ درجه سانتیگراد تعریف شده است.
در فرآیند نصب و راهاندازی، اینسرت EC11Z بهصورت مستقیم در هد پروب پیچ میشود و پیش از تکمیل نصب، برقراری صحیح اتصال زمین بین ترمینال ۶ و محفظه هد پروب الزامی است. در کاربردهایی که دمای محیط اطراف هد پروب از ۶۰ درجه سانتیگراد فراتر میرود، استفاده از یک محفظه محافظ مجزا توصیه میشود. این محفظه که از آلومینیوم ریختهگریشده ساخته شده و وزنی در حدود ۱٫۴ کیلوگرم دارد، از طریق کابل کواکسیال به پروب متصل میشود و امکان عملکرد ایمن سیستم را تا دمای ۲۰۰+ درجه سانتیگراد فراهم میکند. همچنین پس از هرگونه تعویض اینسرت، انجام کالیبراسیون مجدد سیستم برای دستیابی به حداکثر دقت اندازهگیری ضروری است.
از منظر استانداردها و الزامات ایمنی، اینسرت EC11Z دارای تأییدیه معتبر German Lloyd بوده و برای استفاده نامحدود در کشتیها مطابق مقررات دریایی تأیید شده است. علاوه بر این، این تجهیز مجوز استفاده در مناطق مستعد خطر Zone 2 را با طبقهبندی II 3 G و نوع حفاظت EEx nA/nC II T6 دارا میباشد. در این شرایط، محدوده دمای مجاز محیط برای کلاسهای حرارتی T6 و T5 بین ۲۰– تا ۷۰+ درجه سانتیگراد تعیین شده است.
برای درک سادهتر عملکرد این سیستم، میتوان آن را به یک آنتن رادیویی بسیار حساس تشبیه کرد که کوچکترین تغییرات محیط اطراف خود را دریافت کرده و آنها را به سیگنالهای الکتریکی دقیق و قابل تفسیر برای سیستمهای کنترلی صنعتی تبدیل میکند. همین دقت، پایداری و قابلیت اطمینان بالا، EC11Z را به انتخابی مطمئن برای اندازهگیری سطح در کاربردهای صنعتی حساس تبدیل کرده است.
