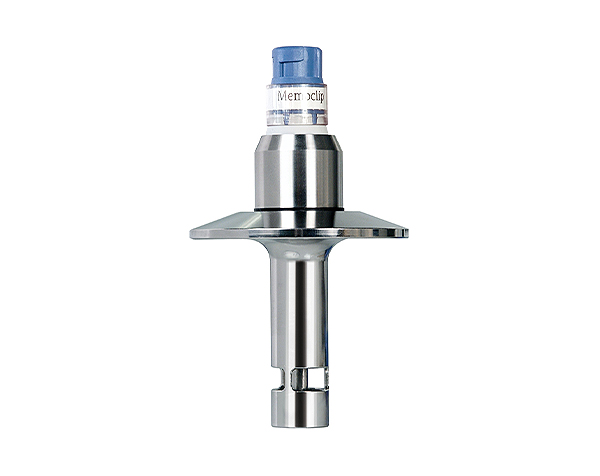

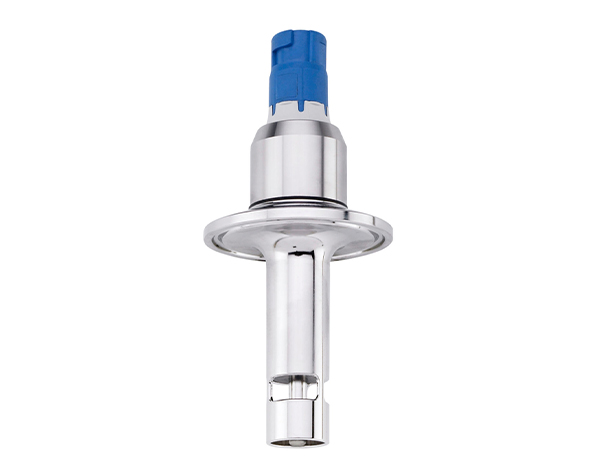

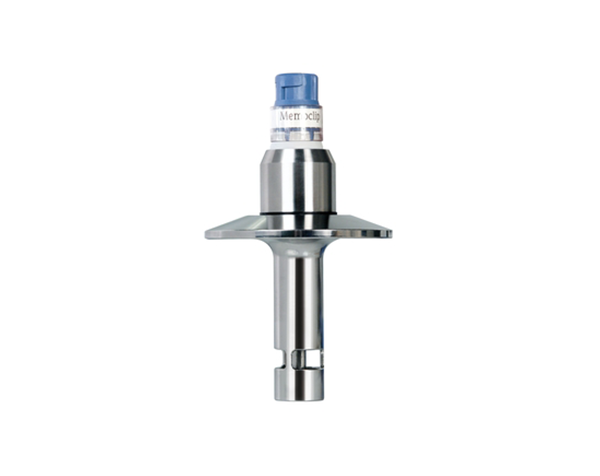

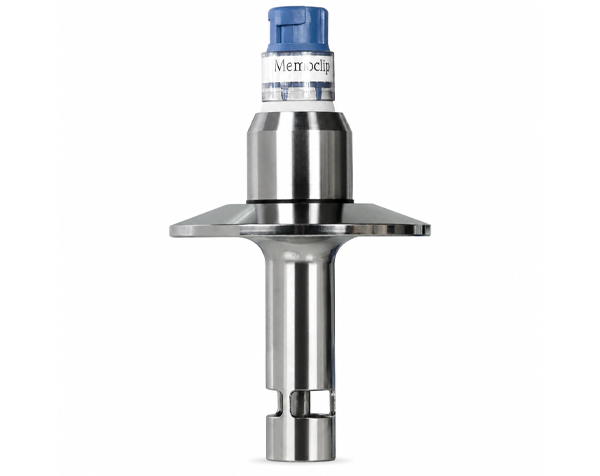

پراب‌رسانایی اندرس هاوزر مدل Condumax CLS۱۶D، یک سنسور مقرون بصرفه می‌باشد که برای اندازه‌گیری هدایت‌رسانایی در کاربردهای بهداشتی در آب خالص و فوق خالص مناسب است. این پراب پیشرفته با طراحی بهداشتی تأیید شده بالاترین دقت را دارد و داده‌های قابل اعتمادی را برای فرآیند و کیفیت محصول ارائه می‌کند و به لطف فناوری دیجیتال Memosens حداکثر یکپارچگی و مقاومت در برابر رطوبت و کالیبراسیون آزمایشگاهی را امکان‌پذیر می‌کند.
سنسور Condumax CLS16D یک حسگر هدایتی (Conductivity Sensor) است که برای اندازه‌گیری رسانایی در آب خالص و فوق خالص با الزامات بهداشتی طراحی شده و دارای تأییدیه برای منطقه خطرناک Ex zone 0 می‌باشد.
کاربردها:
- طراحی‌شده برای اندازه‌گیری هدایت الکتریکی مایعات.
- مناسب برای پایش سیستم‌های تعویض یونی، اسمز معکوس، تقطیر، الکترودیونیزاسیون و آب قابل تزریق (WFI) در صنایع دارویی.
دستورالعمل‌های ایمنی:
- نصب، راه‌اندازی، بهره‌برداری و نگهداری تنها باید توسط پرسنل فنی آموزش‌دیده و مجاز انجام شود.
- اتصال الکتریکی باید توسط تکنسینی انجام شود که دستورالعمل‌های راهنما را به‌خوبی مطالعه و درک کرده باشد.
- استفاده خارج از چارچوب تعریف‌شده، مجاز نیست و می‌تواند خطرآفرین باشد.
شناسایی محصول:
- کدهای نوع برای نسخه‌های دارای حفاظت انفجاری شامل:
- G برای ATEX/NEPSI II 1G Ex ia IIC T3/T4/T6 Ga
- O برای FM/CSA IS/NI Cl I Div.1&2 Gr. A-D
- V برای ATEX/NEPSI II 3G Ex ic IIC T3/T4/T6 Gc
- پلاک محصول شامل اطلاعات تولیدکننده، کد سفارش، شماره سریال و اطلاعات ایمنی است.
- اطلاعات بیشتر در: www.endress.com/cls16d
نصب:
- برای نصب باید از اتصالات بدون نقاط کور استفاده شود. در صورت اجتناب‌ناپذیری، شرایط خاصی باید رعایت شود تا نقاط کور قابل شست‌وشو و تخلیه‌پذیر باشند (بر اساس استاندارد EHEDG Doc. 10).
- نصب مستقیم از طریق اتصال فرآیندی انجام می‌شود.
- در لوله‌ها، جهت جریان باید رعایت شود.
- الکترودها باید در حین اندازه‌گیری به‌طور کامل در مایع غوطه‌ور باشند.
- در کاربردهای آب فوق خالص، از ورود CO₂ جلوگیری شود تا هدایت افزایش نیابد.
اتصال الکتریکی:
- فقط توسط تکنسین آموزش‌دیده و با قطع بودن جریان برق انجام شود.
- در مناطق خطرناک Zone 0 از کابل CYK10 Ex ia Ga و در Zone 2 از CYK10 Ex ic استفاده شود.
- اتصال با کابل دیجیتال Memosens مدل CYK10 انجام می‌گیرد.
- حفاظت مکانیکی پیچش کابل رعایت شود.
- بررسی‌های پس از نصب شامل اطمینان از سلامت کابل، حفاظت در برابر کشش، اتصالات درست، محکم بودن ترمینال‌ها و آب‌بندی صحیح است.
راه‌اندازی:
- پیش از شروع، نصب و اتصالات الکتریکی بررسی شود.
- تنظیمات جبران‌سازی دما و دمپینگ در ترنسمیتر کنترل شود.
نگهداری:
- رسوبات با مواد پاک‌کننده مناسب تمیز شوند.
- استفاده از تجهیزات ایمنی هنگام کار با مواد شیمیایی ضروری است.
تعمیرات:
- طراحی ماژولار دارد. فقط از قطعات اصلی تولیدکننده استفاده شود.
- تعمیرات توسط بخش خدمات شرکت سازنده یا کاربران آموزش‌دیده انجام می‌شود.
- آب‌بندی‌ها به‌صورت دوره‌ای تعویض شوند.
- سرویس بازسازی (شامل کالیبراسیون مجدد و تعویض آب‌بندها) در کارخانه ارائه می‌شود.
- برای بازگشت به کارخانه جهت تعمیر یا کالیبراسیون، از وب‌سایت www.endress.com/support/return-material استفاده شود.
مشخصات فنی:
| مشخصه | مقدار |
|---|---|
| مقادیر اندازه‌گیری‌شده | رسانایی و دما |
| بازه اندازه‌گیری رسانایی | 0.04 تا 500 μS/cm در 25 درجه سانتی‌گراد |
| بازه دمایی اندازه‌گیری | -5 تا 100 درجه سانتی‌گراد |
| ضریب سلولی | k = 0.1 cm⁻¹ |
| جبران‌سازی دما | NTC 30K |
| عدم قطعیت اندازه‌گیری | عدم قطعیت ضریب سلولی: 1% |
| زمان پاسخ‌دهی | رسانایی t95 ≤ 3s / دما t90 ≤ 13s |
| خطای حداکثری اندازه‌گیری | 2% تا 200 μS/cm و 3% برای بالاتر از آن |
| تکرارپذیری | 0.2% |
| دمای محیطی | –20 تا 60 درجه سانتی‌گراد |
| دمای نگهداری | -25 تا +80 درجه سانتی‌گراد |
| درجه حفاظتی | IP68 / NEMA 6P |
| دمای فرآیند | -5 تا 120°C، استریلیزاسیون تا 150°C |
| فشار فرآیند | تا 13 بار در 20°C |
| جنس الکترودها | فولاد ضدزنگ 1.4435 (AISI 316L) با پولیش الکترولیتی |
| جنس آب‌بند | ISOLAST (FFKM) مورد تأیید FDA |
| اتصالات فرآیندی | Clamp 1″-2″، VARIVENT، BioControl |
| زبری سطح | Ra ≤ 0.8 µm و به‌صورت سفارشی Ra ≤ 0.38 µm |
| وزن | بین 0.13 تا 0.75 کیلوگرم بسته به نسخه |
مزایای فناوری Memosens:
- ایمنی بالا به‌دلیل انتقال بدون تماس و القایی سیگنال
- ذخیره‌سازی داده‌ها در خود سنسور
- تعمیر و نگهداری پیش‌بینانه با ثبت داده‌های بار کاری سنسور
- کالیبراسیون آسان در آزمایشگاه
- تعویض سریع سنسورهای پیش‌کالیبره شده
- حذف مشکلات رطوبتی در اتصالات
- ایمنی الکترومغناطیسی (EMC)
- جداسازی گالوانیکی ترنسمیتر از محیط فرآیندی
گواهینامه‌ها و تأییدیه‌ها:
- CE مطابق با استانداردهای اتحادیه اروپا
- ATEX / NEPSI / IECEx / FM / CSA برای محیط‌های انفجاری
- EHEDG برای قابلیت تمیزکاری و استریلیزاسیون
- FDA برای مواد در تماس با محصول
- گواهی کیفیت شامل ضریب سلولی
- آزمایش واکنش زیستی USP Class VI (اختیاری)
- گواهی بازرسی EN 10204 3.1 (بسته به نسخه)
- مطابق استاندارد ASME
لوازم جانبی:
- کابل داده Memosens مدل CYK10 و کابل افزایش CYK11
- کابل آنالوگ CPK9 برای سنسورهای CLS16
- جعبه تقسیم VBM و VBM-Ex
- محلول‌های کالیبراسیون رسانایی CLY11
- ست کالیبراسیون Conducal CLY421
- سرویس بازسازی سنسور (کد سفارش 51505585)
ابعاد و نقشه‌های فنی:
نقشه‌های ابعادی برای نسخه‌های مختلف CLS16D با اتصالات فرآیندی گوناگون در سند موجود است.
خرید سنسور Condumax CLS16D از فروشگاه دراک:
فروشگاه دراک به‌عنوان تأمین‌کننده معتبر تجهیزات ابزاردقیق، برق صنعتی و اتوماسیون، سنسور Condumax CLS16D از برند Endress+Hauser را با ضمانت اصالت و خدمات پشتیبانی فنی عرضه می‌کند.
از ویژگی‌های خرید از فروشگاه دراک:
✅ مشاوره تخصصی پیش از خرید
✅ تضمین اصالت کالا
✅ تحویل سریع در سراسر ایران
✅ ارائه راهکارهای جایگزین در شرایط محدودیت واردات
برای دریافت قیمت و مشاوره رایگان،📞 با ما تماس بگیرید.
