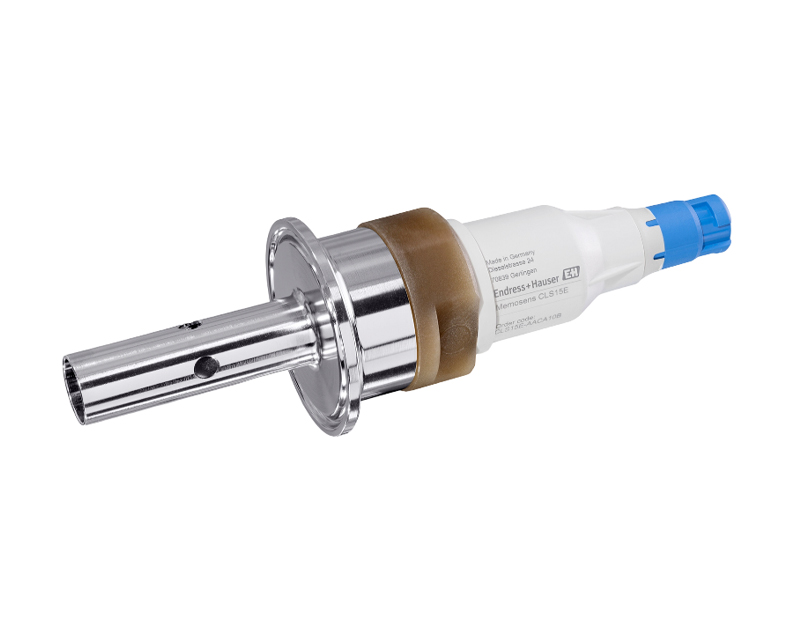

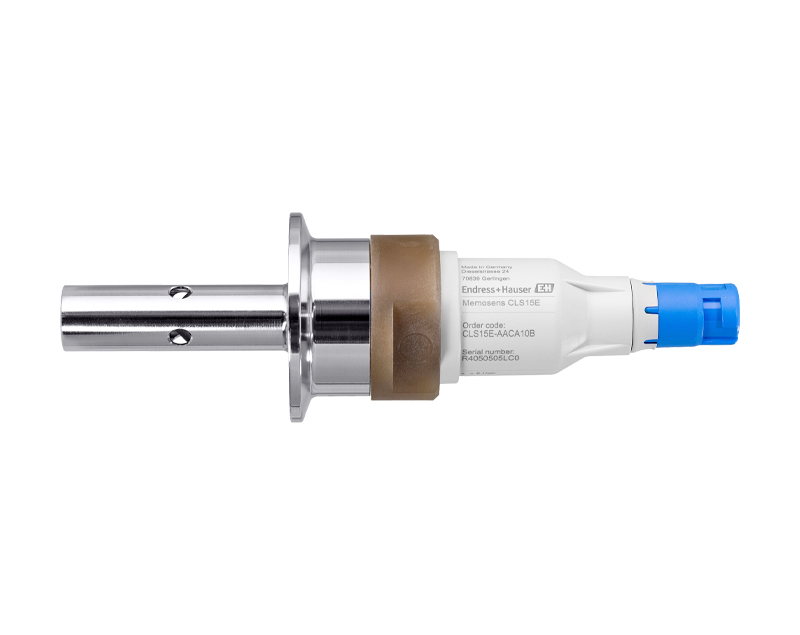

Endress+Hauser Memosens CLS15E یک سنسور کانداکتیویتی دیجیتال برای اندازهگیری هدایت الکتریکی است که برای آبهای خالص و فوق خالص طراحی شده است. این سند به بررسی ویژگیها، اصول عملکرد، پروتکلهای ارتباطی، قابلیت اطمینان، نصب، نگهداری و مشخصات این سنسور میپردازد.
عملکرد و طراحی سیستم
سنسور کانداکتیویتی CLS15E بر اساس اصل هدایت الکتریکی مایعات با استفاده از یک سیستم دو الکترودی عمل میکند. ولتاژ AC به الکترودها اعمال شده و جریان حاصل، متناسب با هدایت مایع است. با استفاده از قانون اهم و ثابت سلول (k)، هدایت مخصوص (κ) محاسبه میشود. این سنسور با دو مقدار ثابت سلول عرضه میشود:
- k = 0.01 cm⁻¹
- k = 0.1 cm⁻¹
یک سیستم کامل شامل این موارد است:
- سنسور کانداکتیویتی CLS15E
- ترانسدیوسر سازگار Memosens (مانند Liquiline CM442 یا CM44x)
- کابل داده CYK10
این سیستم قابلیت جبران دمای خودکار، ثبت دادهها، نگهداری پیشبینی شده و تشخیص از راه دور را فراهم میکند.
اصول اندازهگیری
سنسور کانداکتیویتی از یک طراحی چهار الکترودی استفاده میکند که دو الکترود جریان AC را تزریق کرده و دو الکترود دیگر افت ولتاژ را اندازه میگیرند. این روش اثرات قطبش را کاهش داده و دقت اندازهگیری را در محلولهای کمهدایت تضمین میکند.
ارتباطات و پردازش دادهها
CLS15E از فناوری Memosens 2.0 بهره میبرد که شامل این مزایا است:
- امنیت داده: انتقال دیجیتال از تداخل سیگنال جلوگیری میکند.
- ذخیرهسازی دادهها: اطلاعاتی مانند کالیبراسیون و پارامترهای عملکردی در حافظه سنسور ذخیره میشوند.
- نگهداری پیشبینی شده: اطلاعات عملکردی سنسور برای پیشبینی نیازهای تعمیر و نگهداری استفاده میشود.
- کالیبراسیون آسان: امکان کالیبراسیون در محیط آزمایشگاهی، بدون نیاز به تجهیزات اضافی در محل نصب.
قابلیت اطمینان، اعتمادپذیری و نگهداری
- قابلیت اطمینان: انتقال دیجیتال و بدون تماس دادهها از خرابی ناشی از رطوبت و خوردگی جلوگیری میکند.
- نگهداری ساده: سنسورهای از پیش کالیبرهشده قابل تعویض سریع هستند.
- یکپارچگی: انتقال داده القایی ایمنی و دقت را در محیطهای چالشبرانگیز تضمین میکند.
محدوده اندازهگیری و متغیرها
این سنسور هدایت الکتریکی و دما را اندازهگیری میکند. محدودهها به ثابت سلول وابستهاند:
- k = 0.01 cm⁻¹: 40 nS/cm تا 20 µS/cm
- k = 0.1 cm⁻¹: 100 nS/cm تا 200 µS/cm
- دمای فرآیند: -20°C تا +140°C
ویژگیهای عملکردی
- دقت هدایت الکتریکی: ±1% از ثابت سلول
- زمان پاسخ: کمتر از 2 ثانیه برای هدایت و 8 تا 16 ثانیه برای دما
- تکرارپذیری: ≤0.2% برای هدایت؛ ≤0.05 K برای دما
نصب
نصب این سنسور از طریق رزوه یا گیره انجام میشود. همچنین امکان نصب با استفاده از اتصالات T-piece یا مجموعههای جریان اختصاصی وجود دارد.
شرایط محیطی و فرآیندی
- دمای محیط: -20°C تا +60°C
- درجه حفاظت: IP68
- دمای استریلیزاسیون: حداکثر +140°C (تا 1 ساعت)
- فشار فرآیند: حداکثر 13 بار در 20°C
مواد و طراحی مکانیکی
- مواد تماس با محیط: فولاد ضد زنگ (1.4435/AISI 316L)، پلیاترسولفون (PES-GF20)
- مواد بدون تماس: عناصر مقاوم به رطوبت و خوردگی
این ویژگیها CLS15E را به گزینهای ایدهآل برای برنامههای مرتبط با آب خالص و فوق خالص تبدیل کرده است.
