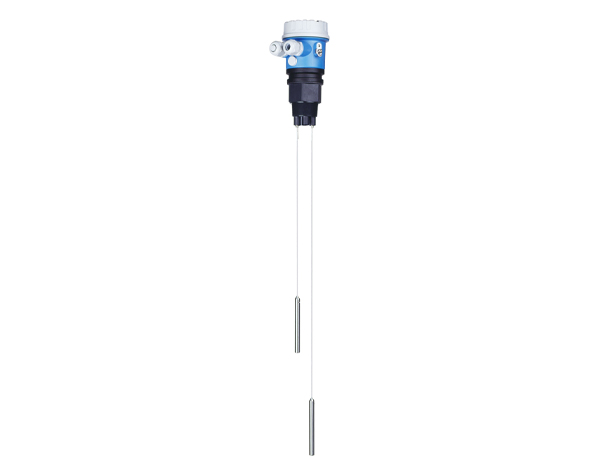

Liquipoint T FTW32 از شرکت معتبر Endress+Hauser یک سوئیچ سطح نقطه‌ای (Point Level Switch) طراحی شده برای اندازه‌گیری و تشخیص سطح مایعات هدایتی است. این مدل، نسخه‌ی طنابی برادر میله‌ای FTW31 محسوب می‌شود و با پراب انعطاف‌پذیر طنابی، مناسب مخازن بلند و شرایطی است که پراب میله‌ای کاربردی ندارد.
💡 مزایای کلیدی Liquipoint T FTW32
- تشخیص چند نقطه‌ای: امکان پایش تا پنج سطح با یک پراب طنابی، برای کنترل دقیق و چندگانه سطح.
- طول اندازه‌گیری بلند: حداکثر طول پراب $15$ متر ($49$ فوت)، ایده‌آل برای مخازن عمیق.
- کنترل و حفاظت چندمنظوره: حفاظت در برابر سرریز (Overfill Protection)، جلوگیری از خشک‌کار شدن پمپ‌ها (Dry Running Protection)، و کنترل چند نقطه‌ای پمپ‌ها.
- عملکرد مطمئن و طول عمر بالا: بدون قطعات متحرک داخل مخزن، بدون سایش یا گرفتگی.
- ایمنی سیال و پراب: ولتاژ متناوب اندازه‌گیری، جلوگیری از خوردگی و تخریب الکترولیتی پراب‌ها.
- راه‌اندازی آسان: بدون نیاز به تنظیم دستی و دارای پیش‌تنظیمات استاندارد برای مایعات هدایتی رایج.
⚙️ اصول عملکرد
Liquipoint T FTW32 بر اساس تغییر مقاومت بین دو هادی (طناب) کار می‌کند.
- یک ولتاژ متناوب بین پراب‌ها اعمال می‌شود.
- وقتی مایع هدایتی یک اتصال بین پراب‌ها ایجاد کند، جریان قابل اندازه‌گیری برقرار شده و سوئیچ فعال می‌شود.
- سیستم به صورت مدار بسته و بدون پتانسیل طراحی شده، بنابراین جنس دیواره مخزن تاثیری در اندازه‌گیری ندارد.
🎛️ مشخصات فنی FTW32
| مشخصه | جزئیات |
|---|---|
| کاربرد اصلی | اندازه‌گیری سطح نقطه‌ای در مایعات هدایتی |
| حداقل هدایت سیال | $\geq 10~\mu S/cm$ |
| طول پراب (طناب) | 250 میلی‌متر تا 15,000 میلی‌متر (15 متر) |
| قطر طناب | 1 میلی‌متر ($0.04$ اینچ) |
| تعداد طناب‌ها | نسخه کامپکت: 2 یا 3 طناب؛ نسخه مجزا: 2، 3 یا 5 طناب |
| خروجی‌ها | ترانزیستور PNP (FEW52)، رله (FEW54)، NAMUR (FEW58) |
| درجه حفاظت | IP66 |
| دمای محیطی | $-40$ تا $70^{\circ}C$ (FEW52 و FEW54) / $-40$ تا $60^{\circ}C$ (FEW58 NAMUR) |
| اتصال به فرآیند | G $1\frac{1}{2}$ یا NPT $1\frac{1}{2}$ |
🛠️ پیکربندی سیستم
نسخه کامپکت:
- پراب FTW32 همراه با ماژول الکترونیکی داخلی (FEW52, FEW54, FEW58)
- اتصال مستقیم به سیستم‌های کنترل، رله یا PLC
- مناسب برای تشخیص 1 تا 2 نقطه
نسخه مجزا:
- پراب FTW32 بدون ماژول داخلی
- نیاز به واحدهای سوئیچینگ خارجی مانند Nivotester FTW325
- امکان تشخیص چند نقطه‌ای تا 5 نقطه
Liquipoint T FTW32 ترکیبی از دقت، ایمنی و انعطاف‌پذیری است و گزینه‌ای ایده‌آل برای صنایع با مایعات هدایتی به شمار می‌رود. برای مشاوره تخصصی، استعلام قیمت و انتخاب مدل مناسب، با کارشناسان فروشگاه دراک تماس بگیرید.
