ترانسمیتر اختلاف فشار FMD78 به‌عنوان یکی از اعضای برجسته خانواده دلتابار S، به دلیل طراحی مستحکم، قابلیت استفاده در شرایط دشوار فرآیندی و تطبیق‌پذیری در کاربردهای مختلف صنعتی شناخته می‌شود. این مرور دقیق به ویژگی‌ها، مزایا، مشخصات فنی، نکات نصب، گواهینامه‌های موجود و جنبه‌های عملیاتی FMD78 می‌پردازد و به‌عنوان یک راهنمای جامع برای مهندسان، تکنسین‌ها و متخصصان ابزار دقیق و کنترل فرآیند عمل می‌کند.

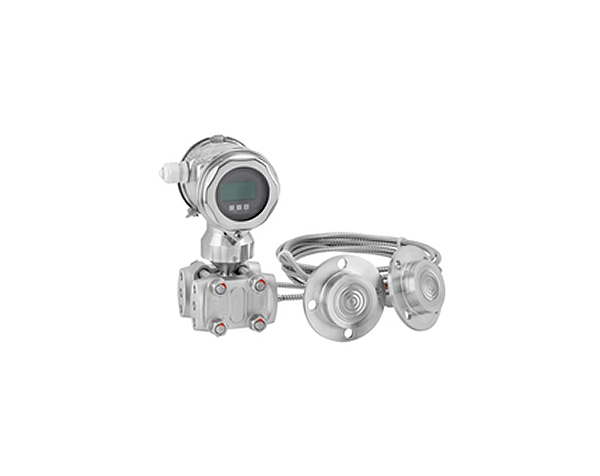

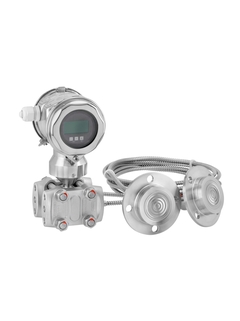

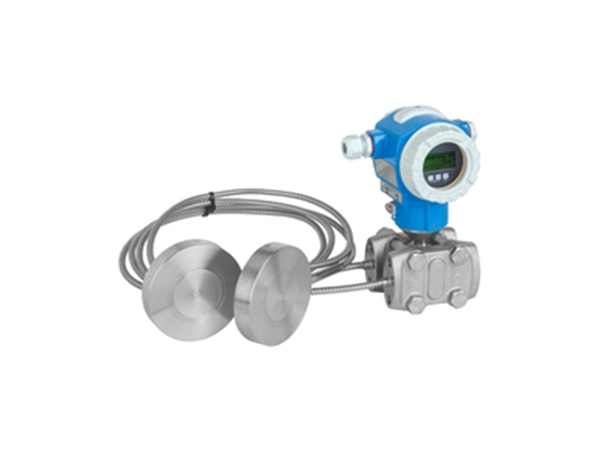

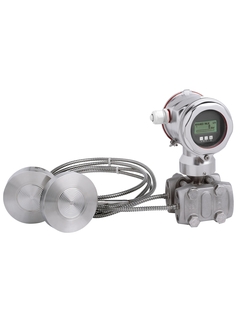

دلتابار S FMD78 یک فرستنده اختلاف فشار با سلول‌های اندازه‌گیری فلزی و دو دیافراگم سیل متصل به وسیله کپیلاری است. این پیکربندی به‌ویژه زمانی مفید است که نیاز به ایزوله کردن بدنه فرستنده از فرآیند وجود داشته باشد، مانند محیط‌های با دمای بالا، محیط‌های خورنده یا کاربردهای بهداشتی. FMD78 برای اندازه‌گیری پیوسته اختلاف فشار در مایعات، بخارها، گازها و گردوغبار طراحی شده است، به‌خصوص در مواردی که نصب مستقیم ممکن نیست. این سند تمرکز ویژه‌ای بر این شرایط دارد.
ویژگی‌ها و مزایای کلیدی FMD78
مدل FMD78 دارای چندین مزیت است که آن را به یک ابزار با عملکرد بالا برای اندازه‌گیری دقیق اختلاف فشار تبدیل می‌کند:
- قابلیت اندازه‌گیری از راه دور: سیستم دیافراگم سیل با کپیلاری امکان اندازه‌گیری را در شرایطی که اتصال مستقیم فرستنده به فرآیند ممکن نیست، فراهم می‌کند. این ویژگی برای دلایل مکانی یا محیطی بسیار کاربردی است.
- دقت و پایداری بالا: FMD78 دارای قابلیت بازتولید و پایداری بلندمدت عالی است که اندازه‌گیری‌های دقیق و قابل‌اعتمادی را در شرایط مختلف فرآیند تضمین می‌کند. دقت بالای مرجع، نسبت تورنداون قابل تنظیم و سلول‌های اندازه‌گیری بهینه، خوانش‌های دقیقی ارائه می‌دهد.
- ایمنی و قابلیت اطمینان: طراحی خاص با کپیلاری، به ایزوله‌سازی کمک کرده و در هنگام کار با مواد خطرناک، ایمنی بیشتری فراهم می‌کند. این دستگاه دارای گواهینامه IEC 61508 برای کاربردهای SIL3 است.
- غشای TempC (اختیاری): این فناوری اثر نوسانات دما را روی اندازه‌گیری‌ها به حداقل می‌رساند و سیگنال پایدارتر و قابل‌اعتمادتری ارائه می‌دهد.
- مدیریت داده HistoROM: این سیستم مدیریت داده یکپارچه امکان تعویض سریع دستگاه و ذخیره داده‌های پیکربندی و کالیبراسیون قبلی را فراهم می‌کند.
- کاربردهای متنوع: این مدل برای کاربردهایی که نصب مستقیم به دلیل دماهای شدید، محیط‌های خورنده یا نیازهای بهداشتی ممکن نیست، ایده‌آل است.
بررسی عملکرد و طراحی سیستم
- اصل اندازه‌گیری: دیافراگم‌های فلزی تحت فشار خم می‌شوند و این نیرو از طریق مایع پرکننده در کپیلاری‌ها به بدنه اصلی فرستنده منتقل می‌شود.
- طراحی محصول: FMD78 چندین پیکربندی ارائه می‌دهد که برای تطبیق با الزامات اتصال فرآیند موجود بسیار مفید است.
- پروتکل‌های ارتباطی: FMD78 گزینه‌های ارتباطی گسترده‌ای را فراهم می‌کند:
- 4 تا 20 میلی‌آمپر با پروتکل ارتباطی HART
- PROFIBUS PA
- FOUNDATION Fieldbus
این پروتکل‌ها از یکپارچه‌سازی با سیستم‌های مختلف کنترل و نظارت از راه دور پشتیبانی می‌کنند.
مشخصات فنی (جزئیات FMD78)
- متغیرهای اندازه‌گیری: فشار تفاضلی و فشار اصلی.
- دامنه‌های اندازه‌گیری: با توجه به استفاده از دیافراگم سیل، دامنه‌های اندازه‌گیری بسته به فشار محدودیت‌هایی دارد.
- سیگنال‌های خروجی: شامل 4-20 میلی‌آمپر با HART، PROFIBUS PA و FOUNDATION Fieldbus است.
- ویژگی‌های عملکردی:
- دقت مرجع: بسته به انتخاب دیافراگم سیل متغیر است.
- پایداری بلندمدت: ممکن است تحت تأثیر مایع پرکننده قرار بگیرد.
- زمان پاسخ: به دلیل وجود سیستم کپیلاری، زمان پاسخ در FMD78 همیشه کندتر است و باید در طراحی و کاربرد مدنظر قرار گیرد.
- شرایط محیطی: دامنه کاربرد بسیار گسترده بوده و با انتخاب مایع پرکننده مناسب تعیین می‌شود.
راهنمای نصب
- نصب کپیلاری: به دلیل وابستگی به کپیلاری‌ها، این سیستم باید به‌گونه‌ای نصب شود که:
- لرزش‌ها را به حداقل برساند.
- در برابر دماهای شدید محافظت شود.
- با شعاع خم حداقل 100 میلی‌متر (3.94 اینچ) نصب شود.
- جهت‌گیری: مانند همه فرستنده‌های اختلاف فشار، جهت نصب می‌تواند باعث انحراف نقطه صفر شود که قابل کالیبراسیون است.
- نصب از راه دور: از قابلیت نصب از راه دور برای دسترسی به مکان‌های غیرقابل دسترس یا حفاظت از طول عمر فرستنده استفاده کنید.
اتصالات فرآیندی و مواد
- انواع اتصالات: اتصال فلنجی روش اصلی اتصال FMD78 است، هرچند با طراحی‌های خاص دیافراگم سیل، اتصالات رزوه‌ای و بهداشتی نیز ممکن است.
- مواد: فولاد ضدزنگ معمول است، اما حتماً مواد دیافراگم سیل را برای سازگاری با فرآیند بررسی کنید.
گواهینامه‌ها و تأییدیه‌ها
- گواهینامه IEC 61508 SIL3 نشان‌دهنده مناسب بودن دستگاه برای کاربردهای ایمنی حیاتی است.
- گواهینامه‌های ATEX/CSA/FM/IEC Ex ایمنی عملکرد در محیط‌های خطرناک را تأیید می‌کنند.
- گواهینامه‌های 3-A و EHEDG به رعایت استانداردهای بهداشتی اشاره دارند.
پیکربندی و عملیات
- عملیات محلی: با نمایشگر LCD اختیاری، پیکربندی و نظارت در محل انجام می‌شود.
- عملیات از راه دور: ابزارهای FieldCare، Field Xpert و NI-FBUS Configurator برای پیکربندی و نظارت از راه دور در دسترس هستند.
لوازم جانبی و گزینه‌ها
- ماژول داده HistoROM
- براکت‌های نصب برای بدنه فرستنده
- رینگ‌های شستشو در اتصال فرآیند
- لوازم جانبی تخصصی خدماتی
توجه به چالش‌ها و بهترین شیوه‌ها در استفاده از کپیلاری‌ها
به دلیل وابستگی FMD78 به کپیلاری‌ها، ملاحظات ویژه‌ای باید مدنظر قرار گیرد:
- زمان پاسخ: این مهم‌ترین نقطه ضعف FMD78 است. برای فرآیندهایی که تغییرات سریع دارند، ممکن است مناسب نباشد.
- تأثیرات دما: حتی با وجود فناوری TempC، هر مایع پرکننده تحت تأثیر انبساط و انقباض حرارتی قرار می‌گیرد.
- آسیب به کپیلاری: مسیرگذاری صحیح و استفاده از روکش‌های محافظ برای جلوگیری از آسیب ضروری است.
- انتخاب مایع پرکننده: انتخاب صحیح مایع پرکننده برای محدوده دما و سازگاری با فرآیند بسیار مهم است.
مدل Deltabar S FMD78 در شرایطی که نصب مستقیم فرستنده امکان‌پذیر نیست، عملکردی عالی ارائه می‌دهد. با برنامه‌ریزی و نصب صحیح، توجه ویژه به سیستم کپیلاری و انتخاب مناسب دیافراگم سیل، می‌توان اندازه‌گیری دقیق و قابل‌اعتمادی از فشار تفاضلی در این محیط‌های چالش‌برانگیز به دست آورد.
