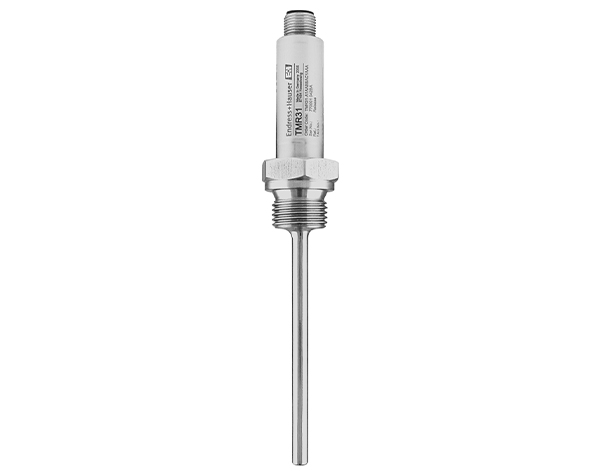

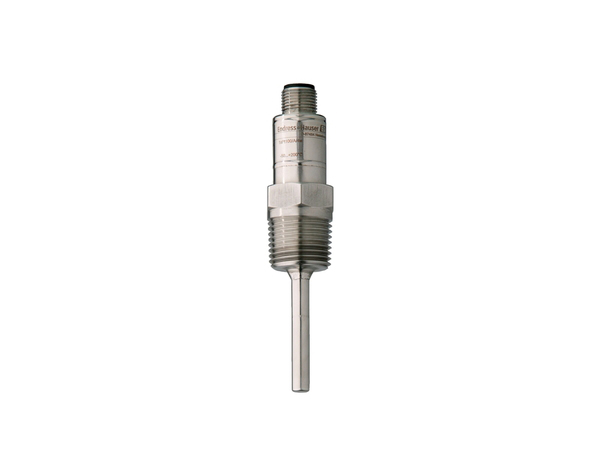

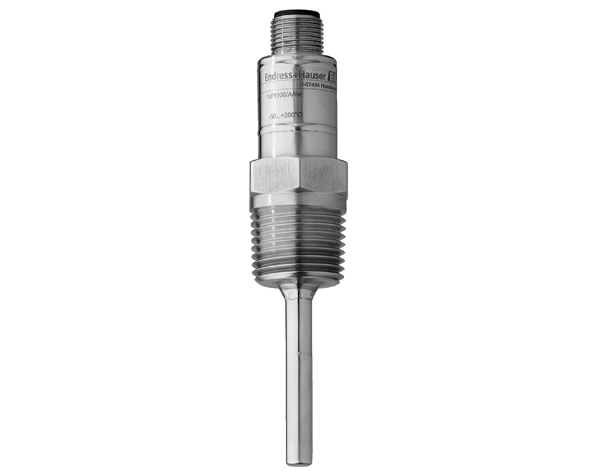

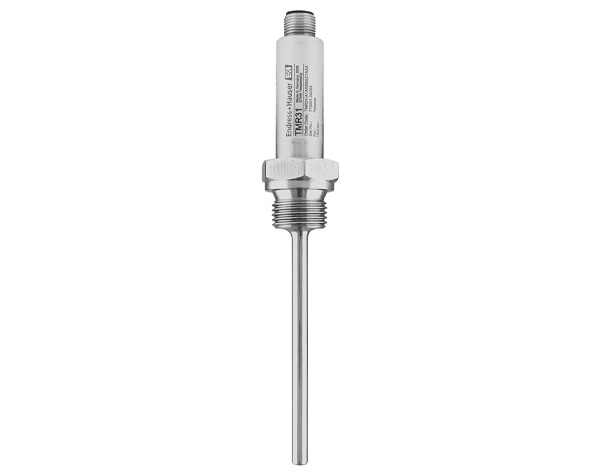

ترانسمیتر دما TMR31 برای استفاده جهانی در کاربردهای عمومی طراحی شده است. مکان‌های نصب ترجیحی آن شامل مخازن کوچک و لوله‌ها می‌باشد، به‌ویژه در شرایطی که یک طراحی فشرده با طول غوطه‌وری کوتاه و اندازه‌گیری قابل اعتماد، مزیت محسوب می‌شود.
این دستگاه دارای محدوده اندازه‌گیری از ۵۰- تا ۱۵۰+ درجه سانتی‌گراد (۵۸- تا ۳۰۲+ درجه فارنهایت) بوده و با افزودن یک گردن افزایشی (Extension Neck) این محدوده تا ۲۰۰+ درجه سانتی‌گراد (۳۹۲+ درجه فارنهایت) قابل افزایش است. همچنین، دستگاه قابلیت تحمل فشار تا ۱۰۰ بار (۱۴۵۰ psi) را داشته و دارای درجه حفاظت IP69K است.
ویژگی‌ها و مزایا
- طراحی فشرده و تماماً از جنس استنلس استیل، نصب سریع و راه‌اندازی آسان را امکان‌پذیر می‌سازد.
- اتصال الکتریکی ساده از طریق کانکتور M12 با درجه حفاظت IP69K.
- در دو نسخه عرضه می‌شود:
- بدون الکترونیک: خروجی Pt100 با اتصال ۴ سیمه
- با الکترونیک: خروجی ۴ تا ۲۰ میلی‌آمپر با قابلیت برنامه‌ریزی از طریق رایانه یا با محدوده اندازه‌گیری از پیش تنظیم‌شده
- طول نصب قابل انتخاب بین ۴۰ تا ۶۰۰ میلی‌متر (۱٫۵۷ تا ۲۳٫۶ اینچ)
این ترانسمیتر دما به‌لطف فناوری نوآورانه حسگر، ویژگی‌های اندازه‌گیری برجسته‌ای دارد، از جمله:
- زمان پاسخ بسیار کوتاه
- دقت بالا حتی در طول‌های کوتاه غوطه‌وری
- عنصر حسگر Thinfilm Pt100 با کلاس دقت A مطابق استاندارد IEC 60751
ایمنی عملکرد
- مطابق با استاندارد EN 61010-1
- سازگاری الکترومغناطیسی طبق NAMUR NE21
- ارائه سیگنال خطا در صورت قطع یا اتصال کوتاه حسگر مطابق با NAMUR NE43 (قابل پیکربندی)
مشخصات فنی
- اصل اندازه‌گیری: دماسنج مقاومتی (RTD) با حسگر Pt100 طبق استاندارد IEC 60751؛ استفاده از حسگرهای thin-film برای ابعاد کوچکتر و مقاومت بالاتر در برابر لرزش.
- مقاومت حسگر Pt100 در ۰ درجه سانتی‌گراد: 100 Ω با ضریب دمایی α = 0.003851 °C⁻¹
- سیستم اندازه‌گیری: عنصر حسگر Pt100 کلاس A، اتصال ۴ سیمه. در صورت وجود ترنسمیتر داخلی، سیگنال Pt100 به خروجی آنالوگ ۴ تا ۲۰ میلی‌آمپر تبدیل می‌شود.
محدوده اندازه‌گیری:
- بدون گردن افزایشی: ۵۰- تا ۱۵۰+ درجه سانتی‌گراد
- با گردن افزایشی: ۵۰- تا ۲۰۰+ درجه سانتی‌گراد
- کمترین گستره اندازه‌گیری: ۱۰ کلوین (۱۸ درجه فارنهایت)
خروجی‌ها:
- Pt100 (اتصال ۴ سیمه، کلاس A)
- خروجی آنالوگ: ۴ تا ۲۰ میلی‌آمپر با محدوده قابل تنظیم
- سیگنال هشدار در صورت خرابی یا عدم ارسال اطلاعات به صورت:
- کم‌نمایی: ۳٫۸ میلی‌آمپر
- بیش‌نمایی: ۲۰٫۵ میلی‌آمپر
- خرابی: ≤۳٫۶ mA یا ≥۲۱ mA (قابل پیکربندی طبق NE43)
بار مجاز (۴ تا ۲۰ mA):
- Rb max = (Ub max – 10 V) / 0.023 A
ولتاژ تغذیه:
- بین ۱۰ تا ۳۵ ولت DC
- دستگاه تا ۳۵ ولت بدون آسیب مقاومت دارد ولی عملکرد مشخص شده تا این مرز اعتبار دارد. زیر ~۷ ولت دستگاه خاموش می‌شود.
اتصال الکتریکی:
- کانکتور M12x1 با چیدمان پایه‌های مشخص برای نسخه‌های با و بدون ترنسمیتر
ویژگی‌های عملکردی
- حداکثر خطای اندازه‌گیری:
- بدون الکترونیک (Pt100 کلاس A): ±(0.15 K + 0.002 × |T|)
- با الکترونیک: ۰٫۱ K یا ۰٫۰۸٪ (هرکدام بزرگتر باشد)
- مجموع خطا: ±(0.25 K + 0.002 × |T|)
- پایداری بلندمدت الکترونیک: ≤ ۰٫۱ K در سال یا ۰٫۰۵٪/سال
- زمان پاسخ حسگر در آب با سرعت ۰٫۴ m/s:
- t50 < ۱ ثانیه، t90 < ۲ ثانیه
- زمان پاسخ الکترونیک: حداکثر ۱ ثانیه
شرایط محیطی
- دمای محیط: ۴۰- تا ۸۵+ درجه سانتی‌گراد
- دمای نگهداری: ۴۰- تا ۸۵+ درجه سانتی‌گراد
- درجه حفاظت:
- IP67 با کابل اتصال
- IP69K برای اتصال M12
شرایط فرآیند
- دمای فرآیند بسته به طراحی (با/بدون گردن افزایشی یا الکترونیک) و دمای محیط متفاوت است.
- فشار فرآیند تا ۱۰۰ بار (۱۴۵۰ psi) بسته به طراحی و نوع اتصال فرآیند
- فشار مجاز به طول غوطه‌وری و سرعت جریان نیز وابسته است.
- رسانه فرآیند: مایع یا گاز، حتی با ویسکوزیته بالا
گواهینامه‌ها و تأییدیه‌ها
- نشان CE: مطابق با استانداردهای اروپایی و دستورالعمل‌های EC
- نشان EAC: مطابق با الزامات قانونی اتحادیه اقتصادی اوراسیا
- ایمنی الکتریکی: طبق IEC/EN 61010-1
- کلاس حفاظت III
- دسته‌بندی اضافه ولتاژ II
- سطح آلودگی ۲
- سازگاری الکترومغناطیسی: مطابق با سری IEC/EN 61326 و توصیه NAMUR NE21
