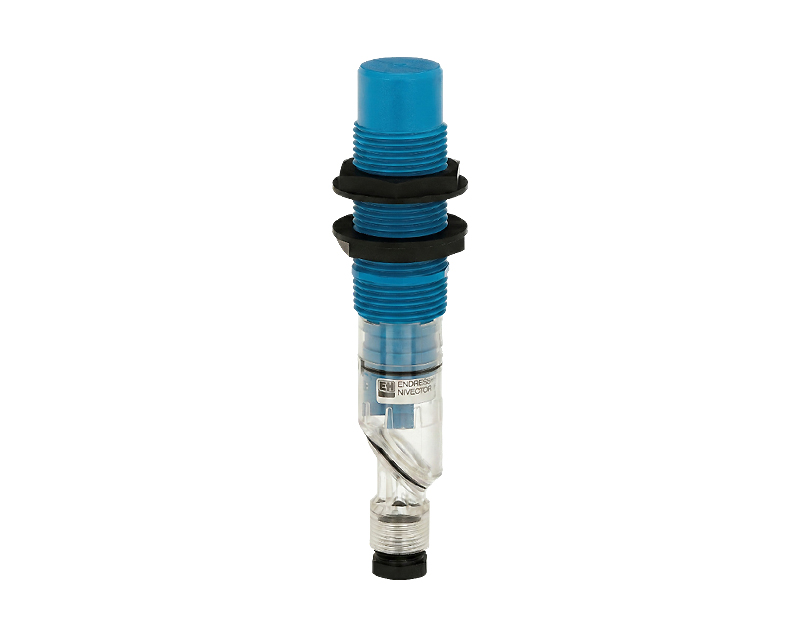

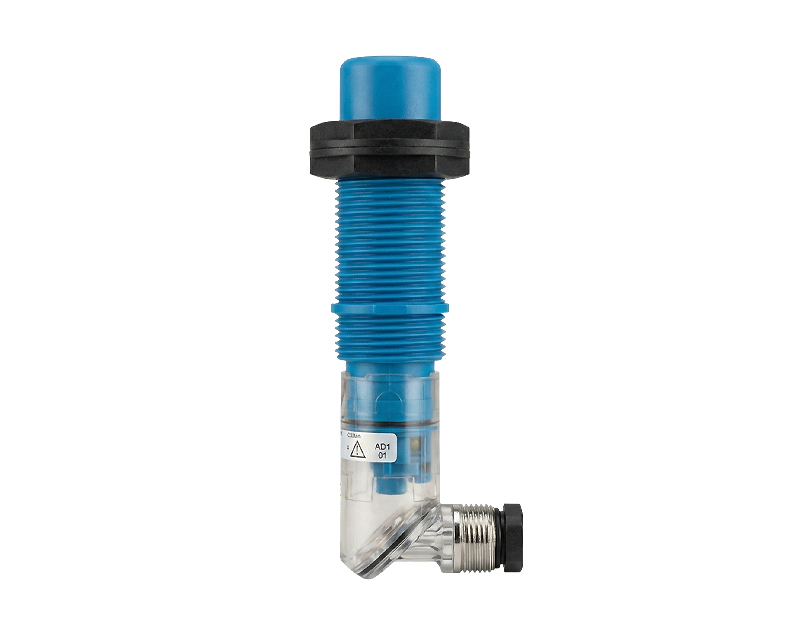

Nivector FTC968 یک سوئیچ سطح نقطه‌ای است که برای تشخیص حداقل یا حداکثر سطح در سیلوهایی که حاوی مواد پودری یا گرانول‌های ریز هستند، طراحی شده است. این محصول به‌ویژه در کاربردهایی مانند گرانول‌های پلاستیکی، مواد شوینده، غلات، شکر، ادویه‌جات، سمولینا و علوفه دام مفید است. با طراحی مقاوم و قابلیت نصب در فضاهای محدود، Nivector گزینه‌ای ایده‌آل برای صنایعی است که نیاز به کنترل دقیق سطح مواد دارند، به‌ویژه در مواقعی که با موادی که اندازه ذرات آنها تا 10 میلی‌متر متغیر است، کار می‌کنند.
ویژگی‌های کلیدی:
- طراحی فشرده: اندازه کوچک Nivector FTC968 این امکان را می‌دهد که در فضاهای محدود نصب شود، که این ویژگی آن را برای استفاده در طیف وسیعی از کاربردهای صنعتی مناسب می‌سازد.
- مقاومت بالا: این دستگاه بدون قطعات متحرک است، که باعث کاهش قابل توجه فرسایش و در نتیجه عمر طولانی‌تر و عملکرد قابل اعتماد آن در طول زمان می‌شود.
- مقاومت الکترومغناطیسی بالا: این دستگاه دارای مقاومت بالا در برابر میدان‌های الکترومغناطیسی و اوج‌های ولتاژی است، که باعث می‌شود در محیط‌های صنعتی با تداخل‌های الکترومغناطیسی نیز به‌طور پایدار کار کند.
- کنترل و نظارت آسان: وضعیت سوئیچینگ دستگاه از بیرون سیلو از طریق نشانگر LED قابل مشاهده است، که این امر باعث سادگی در کنترل و نظارت بر دستگاه می‌شود.
- ویژگی محافظت‌کننده: مدل Nivector FTC968Z به ویژگی “محافظت‌کننده” مجهز است، که امکان برداشتن و آزمایش عملکرد دستگاه حتی زمانی که سیلو پر است را فراهم می‌کند. این ویژگی تضمین می‌کند که دستگاه بدون اختلال در عملکرد آن، به‌طور ایمن کار کند.
- نسخه ضد انفجار: مدل Nivector FTC968Z به‌ویژه برای استفاده در مناطق خطرناک انفجار غبار (Zone 20) طراحی شده است، که آن را برای محیط‌های حساس مناسب می‌سازد.
اصل عملکرد:
Nivector بر اساس اصل ظرفیت‌سنجی خازنی عمل می‌کند. صورت حسگر Nivector با محیط اطراف تعامل دارد و مقادیر دی‌الکتریک مختلف بین هوا و مواد جامد انباشت شده را تجزیه و تحلیل می‌کند. زمانی که مواد جامد با حسگر تماس پیدا کنند، الکترونیک وضعیت سوئیچینگ را تغییر می‌دهد. این سیستم به‌گونه‌ای طراحی شده است که می‌توان آن را در حالت‌های حداقل یا حداکثر ایمنی تنظیم کرد، که این ویژگی آن را برای استفاده در کاربردهای حساس از نظر ایمنی مناسب می‌سازد.
کاربردها:
Nivector FTC968 معمولاً در محیط‌های صنعتی مانند:
- صنعت فرآوری مواد غذایی: برای مواد جامد فله‌ای مانند شکر، ادویه‌جات و غلات.
- گرانول‌های پلاستیکی: برای کنترل دقیق سطح در سیلوهای حاوی مواد پلاستیکی.
- علوفه دام: برای اطمینان از تأمین میزان صحیح علوفه برای فرآوری.
- صنایع دارویی و مواد شوینده: برای کنترل دقیق در فرآیندهای تولید مواد پودری یا گرانولی.
ویژگی‌های الکتریکی و خروجی:
- ولتاژ متناوب دو سیمه (AC): Nivector FTC968 با ولتاژ متناوب (AC) در محدوده 21 تا 253 ولت کار می‌کند. بار از طریق تریستوری مستقیماً به مدار قدرت سوئیچ می‌شود.
- ولتاژ مستقیم سه سیمه (DC PNP): دستگاه همچنین از اتصال جریان مستقیم (DC) پشتیبانی می‌کند، که معمولاً در کنترل‌کننده‌های منطقی برنامه‌پذیر (PLC) استفاده می‌شود. این اتصال قادر به تأمین بار پیوسته تا 350 میلی‌آمپر است و می‌تواند بارهای پالس تا 0.5 آمپر را برای 50 میلی‌ثانیه تحمل کند.
- سیگنال خروجی: Nivector سیگنال باینری ارائه می‌دهد که در هنگام رسیدن به سطح نقطه‌ای، تریستوری یا ترانزیستور را مسدود می‌کند و وضعیت سیستم را نشان می‌دهد.
- حالت‌های ایمنی: Nivector دو حالت ایمنی ارائه می‌دهد:
- ایمنی حداقل (MIN): خروجی زمانی که پروب پاک می‌شود سوئیچ می‌شود. این حالت برای حفاظت در برابر خشک‌کاری مناسب است.
- ایمنی حداکثر (MAX): خروجی زمانی که حسگر پوشیده می‌شود سوئیچ می‌شود. این حالت برای حفاظت در برابر سرریز استفاده می‌شود.
شرایط محیطی:
- دمای محیط: Nivector می‌تواند در دماهای بین -20°C تا +60°C کار کند.
- دمای ذخیره‌سازی: می‌تواند در دماهای بین -25°C تا +85°C به‌طور ایمن ذخیره شود.
- درجه حفاظت: Nivector دارای درجه حفاظت IP66/67 است، که آن را در برابر نفوذ گرد و غبار و آب مقاوم می‌سازد، این ویژگی برای محیط‌های صنعتی ضروری است.
- مقاومت الکترومغناطیسی: این دستگاه با استانداردهای هم‌خوانی الکترومغناطیسی (EMC) مطابقت دارد و از عملکرد قابل اعتماد در محیط‌هایی با تداخل الکترومغناطیسی اطمینان حاصل می‌کند.
نصب و راه‌اندازی:
- نصب انعطاف‌پذیر: Nivector را می‌توان در هر جهت در سیلوهای مواد جامد فله‌ای نصب کرد. این دستگاه دارای آداپتور رزوه‌ای استاندارد G 1″ یا آداپتور داخلی برای نصب در فضاهای محدود است.
- گزینه محافظت‌کننده: برای کاربردهایی با مواد بسیار ساینده یا درشت، می‌توان Nivector را با آداپتور محافظت‌کننده تجهیز کرد که از آسیب دستگاه جلوگیری می‌کند و عملکرد آن را در برابر بارش مواد محافظت می‌کند.
مواد و ساخت:
- قطعات در تماس با فرآیند: مواد موجود در تماس با فرآیند مانند پروب و آستین رزوه‌ای از مواد مقاوم مانند PC (آبی) و فولاد ضد زنگ (316L) ساخته شده‌اند که از مقاومت بالایی برخوردار هستند.
- قطعات غیر در تماس: اجزای دستگاه مانند جعبه و پوشش از مواد باکیفیت مانند PC (شفاف) و فولاد ضد زنگ ساخته شده‌اند که طول عمر بالایی دارند.
وزن و ابعاد:
- FTC968: وزن آن 140 گرم است و طراحی فشرده‌ای دارد که امکان نصب در فضاهای کوچک را فراهم می‌کند.

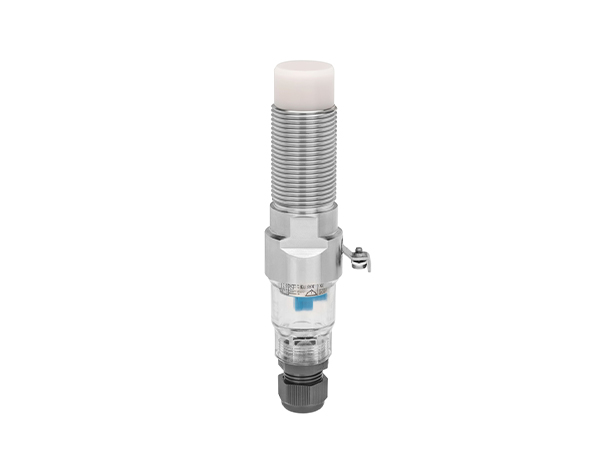

- FTC968Z: وزن آن 292 گرم است و برای کاربردهای مقاوم‌تر، به‌ویژه در محیط‌های خطرناک، طراحی شده است.
گواهی‌نامه‌ها و تأسیس‌ها:
Nivector FTC968 با استانداردهای ایمنی و مقررات صنعتی مختلف مطابقت دارد:
- علامت CE: دستگاه با دستورالعمل‌های EC معتبر مطابقت دارد و نشان CE را دریافت کرده است.
- تأسیس ضد انفجار: مدل FTC968Z برای استفاده در محیط‌های خطرناک انفجار غبار دارای گواهی ATEX با رتبه‌بندی 0 II 1/3 D است.
نتیجه‌گیری:
Nivector FTC968 و FTC968Z سوئیچ‌های سطح نقطه‌ای بسیار قابل اعتماد هستند که کنترل سطح دقیق را برای طیف گسترده‌ای از مواد جامد فله‌ای فراهم می‌کنند. ویژگی‌های مقاومتی، ایمنی و عملکرد بالا، آن را به ابزاری ارزشمند در صنایعی مانند فرآوری مواد غذایی، پلاستیک و داروسازی تبدیل کرده است. طراحی انعطاف‌پذیر، سهولت نصب و ویژگی‌های ایمنی آن، آن را به انتخابی برتر برای کسب‌وکارهایی تبدیل می‌کند که به دنبال بهینه‌سازی سیستم‌های کنترل سطح خود هستند، در حالی که از قابلیت اطمینان و طول عمر آن بهره می‌برند.
