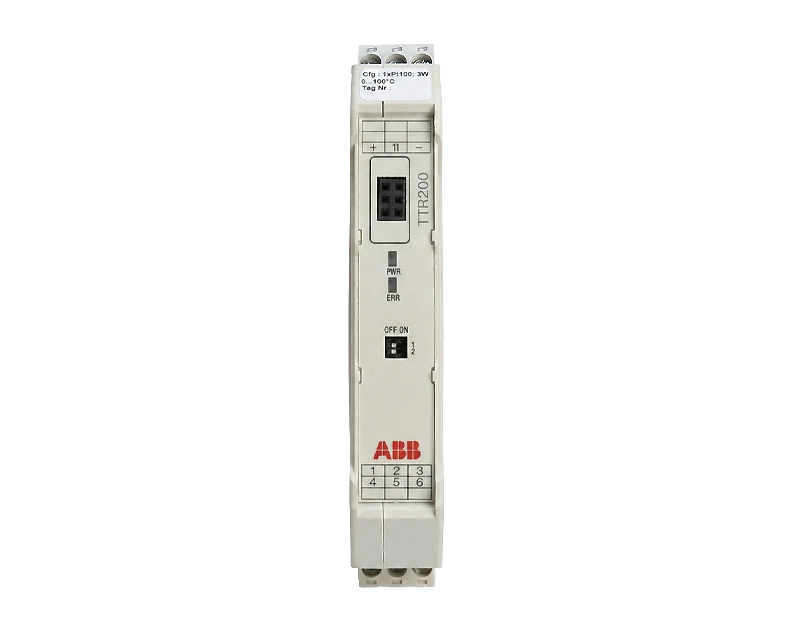

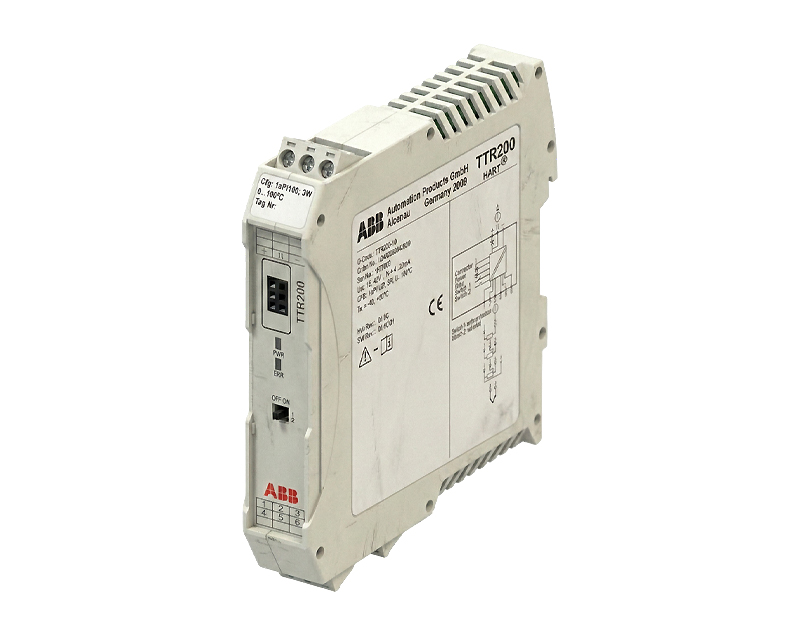

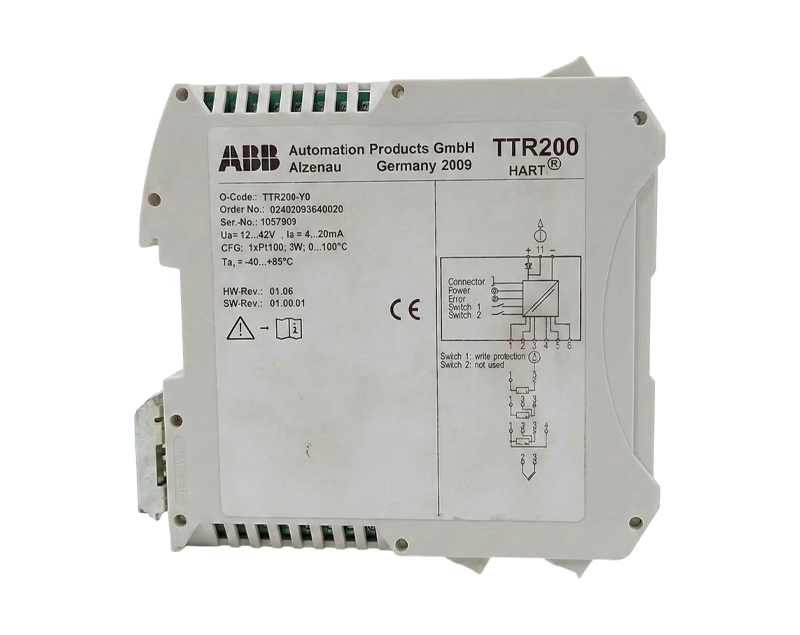

ترانسمیتر دمای TTR200 محصول شرکت ABB یکی از گزینههای حرفهای و صنعتی برای اندازهگیری دقیق دما در سیستمهای کنترلی مدرن است که بهطور خاص برای نصب روی ریل ۳۵ میلیمتری مطابق استاندارد EN 60175 طراحی شده و از منظر مهندسی، ترکیبی از دقت متروولوژیک، قابلیت اطمینان عملیاتی و تطابق کامل با الزامات ایمنی صنعتی را ارائه میدهد. این تجهیز مبتنی بر معماری میکروکنترلی بوده و ورودی یونیورسال آن امکان اتصال طیف گستردهای از سنسورها شامل RTD، ترموکوپل، مقاومت و سیگنالهای میلیولت را فراهم میکند؛ به این معنا که در پروژههای EPC یا ارتقای سیستمهای موجود، بدون نیاز به تغییر سختافزار میتوان نوع سنسور را صرفاً از طریق پیکربندی نرمافزاری تغییر داد. خروجی ۴ تا ۲۰ میلیآمپر به همراه پروتکل HART، این ترانسمیتر را به یک تجهیز کاملاً سازگار با DCS و PLCهای صنعتی تبدیل کرده و امکان دریافت دادههای تشخیصی، تنظیمات پیشرفته و مانیتورینگ وضعیت تجهیز را از راه دور مهیا میسازد.
در بخش ورودی، پشتیبانی از سنسورهای پلاتینیوم مطابق DIN IEC 60751 نظیر Pt100 و Pt1000 در کنار سنسورهای نیکل و مس، نشاندهنده انعطافپذیری بالا در کاربردهای صنعتی است. پشتیبانی از اتصالات دو سیمه، سه سیمه و چهار سیمه به کاربر اجازه میدهد بسته به طول کابل و سطح دقت مورد نیاز، بهترین توپولوژی سیمکشی را انتخاب کند. جریان تحریک کمتر از ۳۰۰ میکروآمپر موجب کاهش خطای خودگرمایی سنسور شده و الگوریتمهای داخلی دستگاه، خطاهایی نظیر اتصال کوتاه، قطعی سیم و حتی خوردگی تدریجی خطوط را مطابق توصیههای NAMUR NE 89 تشخیص میدهند. در حوزه ترموکوپل نیز پشتیبانی از انواع B، K، J، N، R، S، T و سایر استانداردهای بینالمللی، این تجهیز را برای صنایع نفت، گاز، پتروشیمی و نیروگاهی کاملاً مناسب میسازد. وجود اتصال مرجع داخلی مبتنی بر Pt1000 کلاس B، نیاز به استفاده از جبرانساز خارجی را حذف کرده و پایداری اندازهگیری را افزایش میدهد.
از منظر سیگنال خروجی، امکان تعریف رفتار خطی بر حسب دما، مقاومت یا ولتاژ و همچنین انتخاب حالت ۴–۲۰ یا ۲۰–۴ میلیآمپر، انعطافپذیری کاملی در طراحی حلقه کنترلی ایجاد میکند. بازه خطای NAMUR NE 43 و قابلیت تعریف جریانهای Overrange و Underrange در شرایط Fault، به مهندس ابزار دقیق اجازه میدهد استراتژی ایمنسازی حلقه را دقیقاً مطابق فلسفه ایمنی پروژه تنظیم کند. طراحی دو سیمه (Loop-powered) با محافظت در برابر پلاریته معکوس، نصب را ساده و ریسک خطای سیمکشی را کاهش میدهد. محدوده ولتاژ تغذیه برای محیطهای عادی و انفجاری بهصورت مجزا تعریف شده و مکانیزم تشخیص افت ولتاژ، از عملکرد نادرست در شرایط تغذیه نامطلوب جلوگیری میکند.
یکی از شاخصهای برجسته این تجهیز، پایداری بلندمدت بسیار بالا با دریفت سالانه در حد ±0.05°C یا ±0.05% از اسپن است که آن را برای فرآیندهای حساس با چرخههای کالیبراسیون طولانی مناسب میسازد. تاثیر تغییرات دمای محیط بر خطا نیز در سطح بسیار ناچیز قرار دارد که نشاندهنده طراحی دقیق مدارهای آنالوگ و جبرانسازی دیجیتال داخلی است. ایزولاسیون گالوانیک ۳.۵ کیلوولت DC بین ورودی و خروجی، حفاظت مؤثری در برابر اختلاف پتانسیل زمین و نویزهای صنعتی فراهم میکند و انطباق با استانداردهای EMC نظیر IEC EN 61326 و NAMUR NE 21 تضمین میکند که دستگاه در محیطهای با تداخل الکترومغناطیسی بالا نیز عملکرد پایدار داشته باشد.
در حوزه ایمنی عملکردی، این ترانسمیتر دارای تاییدیه SIL 2 و SIL 3 مطابق استاندارد IEC 61508 بوده و برای کاربرد در سیستمهای Instrumented Safety (SIS) قابل استفاده است. همچنین تاییدیههای ATEX و IECEx برای حفاظت ذاتی (Ex ia) تا Zone 0، آن را به گزینهای قابل اتکا در محیطهای مستعد انفجار تبدیل کرده است. رعایت پارامترهای ایمنی ذاتی نظیر Ui، Ii، Pi، Li و Ci در طراحی لوپ الزامی است و نصب باید توسط پرسنل آموزشدیده انجام گیرد. این سطح از انطباق استانداردی نشان میدهد که TTR200 نهتنها یک تجهیز اندازهگیری، بلکه بخشی از معماری ایمنی فرآیند محسوب میشود.
پیکربندی دستگاه صرفاً از طریق ارتباط HART انجام میشود و فاقد واسط برنامهریزی فیزیکی است؛ این رویکرد، امنیت پارامتری را افزایش داده و احتمال دستکاری ناخواسته در سایت را کاهش میدهد. امکان کار در حالت Point-to-Point یا Multidrop، انعطافپذیری شبکهای بالایی ایجاد میکند. ساختار متغیرهای HART شامل متغیر اصلی فرآیندی، دمای داخلی بورد و مقدار خام سیگنال ورودی است که برای عیبیابی پیشرفته بسیار ارزشمند است. قابلیتهای نرمافزاری نظیر Sensor Trim و Analog Output Adjustment نیز امکان همترازی دقیق با مرجع کالیبراسیون و کارتهای I/O سیستم کنترل را فراهم میسازد؛ موضوعی که در پروژههای با دقت بالا اهمیت حیاتی دارد.

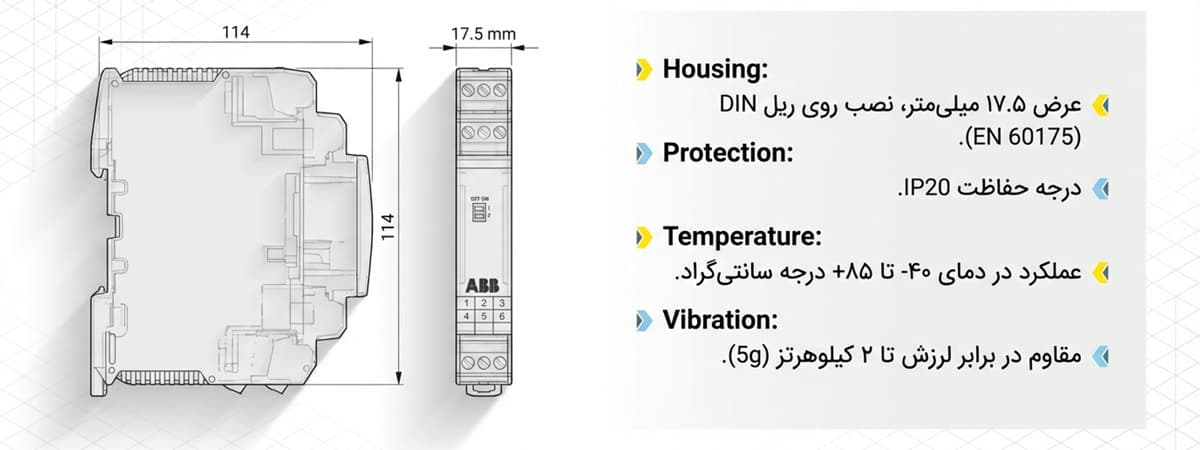

از نظر مکانیکی، بدنه پلیکربنات خاکستری (RAL9002)، وزن حدود ۱۸۰ گرم و درجه حفاظت IP20، این تجهیز را برای نصب داخل تابلوهای کنترل صنعتی ایدهآل میکند. MTBF معادل ۱۹۰ سال در ۴۰ درجه سانتیگراد، شاخصی از قابلیت اطمینان بسیار بالا است که هزینههای مالکیت بلندمدت (TCO) را کاهش میدهد. دستگاه در شرایط بهرهبرداری صحیح نیاز به نگهداری دورهای ندارد و تنها رعایت اصول تمیزکاری بدون استفاده از حلالهای مخرب و جلوگیری از تخلیه الکترواستاتیک در محیطهای Ex توصیه میشود. در پایان عمر تجهیز نیز به دلیل انطباق با دستورالعملهای WEEE، بازیافت آن باید از طریق شبکههای تخصصی انجام گیرد.
در جمعبندی، TTR200 یک ترانسمیتر دمای ریلی حرفهای با دقت بالا، قابلیت اطمینان بلندمدت، پشتیبانی گسترده از سنسورها، ارتباط HART، تاییدیههای ایمنی عملکردی و انفجاری و امکانات پیشرفته کالیبراسیون دیجیتال است که آن را برای کاربردهای فرآیندی حساس در صنایع انرژی، پتروشیمی، نیروگاهی و تولیدی به گزینهای کاملاً مهندسیشده و قابل اتکا تبدیل میکند.
