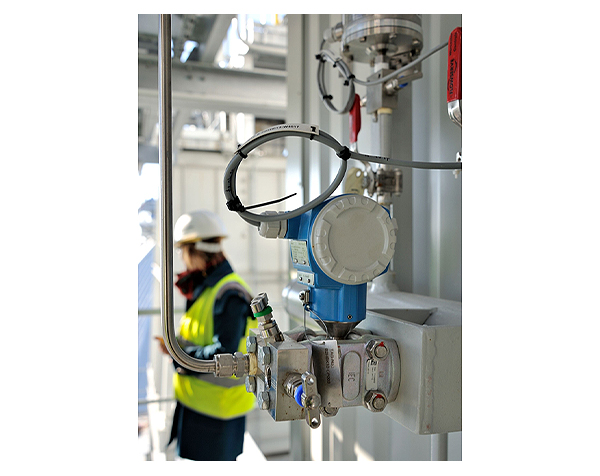

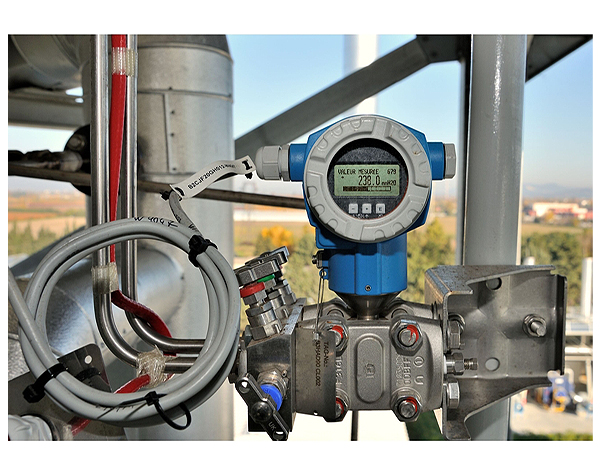

ترانسمیتر اختلاف فشار / PMD75

Deltabar S PMD75 یک دستگاه پیشرفته برای اندازه‌گیری فشار تفاضلی و فشار مطلق است که از پروتکل‌های ارتباطی HART، PA و FOUNDATION Fieldbus (FF) پشتیبانی می‌کند. این دستگاه با تاکید بر ایمنی بالا و قابلیت اطمینان، برای کاربردهای صنعتی متنوع طراحی شده و استانداردهای بین‌المللی را برآورده می‌سازد.

ویژگی‌های ایمنی و قابلیت اطمینان

• ایمنی در عملکرد:
  دستگاه از مرحله سلول اندازه‌گیری تا بخش الکترونیکی، با سیستم نظارت عملکردی پیشرفته، ایمنی بالایی را در حین کار تضمین می‌کند.
• تأییدیه‌های بین‌المللی:
  با دریافت گواهینامه IEC 61508 از TÜV SÜD، PMD75 از سطح بالای ایمنی برخوردار است.
• تعویض آسان الکترونیک:
  فناوری HistoROM®/M-DAT امکان جایگزینی سریع و گارانتی‌شده قطعات الکترونیکی را فراهم می‌کند.

قابلیت‌های اندازه‌گیری

• انواع سلول‌های اندازه‌گیری:
  PMD75 به صورت اختیاری به عنوان سلول اندازه‌گیری فشار گِیج یا فشار مطلق عرضه می‌شود.
• اندازه‌گیری سطح:
  با توجه به موقعیت نصب، برای اندازه‌گیری سطح در مخازن باز (با نصب زیر اتصال اندازه‌گیری پایین و باز بودن سمت منفی به فشار اتمسفری) و مخازن بسته (با اتصال همیشگی سمت منفی) مناسب است.
• تنظیم حالت اندازه‌گیری:
  دستگاه برای حالت اندازه‌گیری فشار به صورت پیش‌فرض تنظیم شده است. در صورت تغییر حالت (مثلاً به اندازه‌گیری سطح)، نیاز است تنظیمات دامنه (URV) در منوی Calibration → Basic Setup با دقت بررسی و مجدداً پیکربندی شود تا از سرریز محصول جلوگیری شود.
• نسبت تورنادان:
  نسبت تورنادان (Turndown) بزرگتر از 100:1 در صورت درخواست در بازه‌های مشخص ارائه می‌شود.

مشخصات فنی و گزینه‌های موجود

برای گزینه‌های اتصال PN 160 / 16 MPa / 2400 psi:

• سلول‌های اندازه‌گیری با بازه‌های مختلف:
  • 10 mbar (0.15 psi):
    LRL: -10 mbar, URL: +10 mbar، کوچک‌ترین دامنه کالیبراسیون 0.25 bar، MWP: 160 bar در یک یا هر دو سمت، OPL: 240 bar، حداقل فشار استاتیک 0.1 bar، گزینه 7B.
  • 30 mbar (0.45 psi):
    LRL: -30 mbar, URL: +30 mbar، کوچک‌ترین دامنه کالیبراسیون 0.3 bar، گزینه 7C.
  • 100 mbar (1.5 psi):
    LRL: -100 mbar, URL: +100 mbar، کوچک‌ترین دامنه کالیبراسیون 1/5 bar، MWP: 160 bar، OPL: 240 bar، حداقل فشار استاتیک 0.1 bar، گزینه 7D.
  • 500 mbar (7.5 psi):
    LRL: -500 mbar, URL: +500 mbar، کوچک‌ترین دامنه کالیبراسیون 5 bar، MWP: 160 bar، OPL: 240 bar، حداقل فشار استاتیک 0.1 bar، گزینه 7F.
  • 3000 mbar (45 psi):
    LRL: -3000 mbar, URL: +3000 mbar، کوچک‌ترین دامنه کالیبراسیون 30 bar، MWP: 160 bar، OPL: 240 bar، حداقل فشار استاتیک 0.1 bar، گزینه 7H.
  • 16000 mbar (240 psi):
    LRL: -16000 mbar, URL: +16000 mbar، کوچک‌ترین دامنه کالیبراسیون 160 bar، MWP: 160 bar، OPL: 240 bar، حداقل فشار استاتیک 0.1 bar، گزینه 7L.
  • 40000 mbar (600 psi):
    LRL: -40000 mbar, URL: +40000 mbar، کوچک‌ترین دامنه کالیبراسیون 400 bar، MWP: 160 bar (و در سمت “+” نیز 160 bar)، گزینه 7M.

برای گزینه‌های اتصال PN 420 / 42 MPa / 6300 psi:

• سلول‌های اندازه‌گیری با بازه‌های متفاوت:
  • 100 mbar (1.5 psi):
    LRL: -100 mbar, URL: +100 mbar، کوچک‌ترین دامنه کالیبراسیون 1/5 bar، MWP: 420 bar، OPL: 630 bar، حداقل فشار استاتیک 0.1 bar، گزینه 8D.
  • 500 mbar (7.5 psi):
    LRL: -500 mbar, URL: +500 mbar، کوچک‌ترین دامنه کالیبراسیون 5 bar، MWP: 420 bar، OPL: 630 bar، حداقل فشار استاتیک 0.1 bar، گزینه 8F.
  • 3000 mbar (45 psi):
    LRL: -3000 mbar, URL: +3000 mbar، کوچک‌ترین دامنه کالیبراسیون 30 bar، MWP: 420 bar، OPL: 630 bar، حداقل فشار استاتیک 0.1 bar، گزینه 8H.
  • 16000 mbar (240 psi):
    LRL: -16000 mbar, URL: +16000 mbar، کوچک‌ترین دامنه کالیبراسیون 160 bar، MWP: 420 bar، OPL: 630 bar، حداقل فشار استاتیک 0.1 bar، گزینه 8L.
  • 40000 mbar (600 psi):
    LRL: -40000 mbar, URL: +40000 mbar، کوچک‌ترین دامنه کالیبراسیون 400 bar، MWP: 420 bar (و در سمت “+” نیز 420 bar)، گزینه 8M.

توجه: نسبت تورنادان بالای 100:1 بنا به درخواست ارائه می‌شود. همچنین، حداقل فشار استاتیک بسته به حضور ولوهای جانبی یا مهر و موم‌های مسی تغییر می‌کند. شرایط عملکرد مرجع بر اساس استانداردهای IEC از جمله دمای محیط، رطوبت، فشار جوی و موقعیت سلول اندازه‌گیری تعریف شده است.

• مواد ساخت غشا:
  گزینه‌های مختلف شامل AISI 316L (1.4435)، Alloy C276، پوشش‌های طلایی/رودیوم و Monel.
• مایع پرکننده:
  از سیلیکون اویل استفاده می‌شود.
• منبع تغذیه:
  24 ولت DC ± 3 ولت DC.
• بار الکتریکی همراه با HART:
  250 Ω.
• تعریف نسبت تورنادان (TD):
  از طریق نسبت URL به تفاوت |URV – LRV| محاسبه می‌شود.

عملکرد و دقت اندازه‌گیری

• دقت‌های استاندارد و پلاتینیومی:
  دقت اندازه‌گیری بسته به انتخاب سلول اندازه‌گیری (مانند 10 mbar، 30 mbar، 100 mbar و …) و نوع سنسور (استاندارد یا پلاتینیومی) متفاوت است. برای مثال:
  • برای سلول 10 mbar: دقت استاندارد با TD 1:1 برابر ±0.075% و دقت پلاتینیومی با TD 1:1 برابر ±0.05% می‌باشد.
  • برای سلول‌های 30 mbar، 100 mbar و بالاتر نیز مقادیر دقت و تاثیر فشار استاتیک بر صفر و دامنه به تفصیل مشخص شده است.
• زمان پاسخ:
  زمان پاسخ (63% از پاسخ گام) بسته به نوع سلول اندازه‌گیری، از حداقل 90 میلی‌ثانیه تا بیشینه زمان‌های مختلف متغیر است.
• ساختار مکانیکی و مقاومت در برابر لرزش:
  ابعاد، ارتفاع و نوع ساخت دستگاه (با گزینه‌های مختلف T14، T15 و T17) همراه با جزئیات اتصالات فرایندی، از جمله اطلاعات مربوط به مقاومت لرزش (مثلاً ±0.35 میلی‌متر در محدوده 10 تا 38 هرتز و 2 g برای فرکانس‌های بالاتر) در اسناد دقیق آمده است.
• فشار انفجاری (Burst Pressure):
  مقادیر فشار انفجاری بسته به سلول اندازه‌گیری و نوع مهر و موم (FKM، PTFE، NBR، EPDM) بین 600 تا 1600 بار (با تغییرات مربوط به ولوهای جانبی) اعلام شده است.

پیکربندی و عملیات (FOUNDATION Fieldbus)

• ارتباط و زمان‌های پاسخ:
  ارتباط اَسیکلیک معمولاً 100 میلی‌ثانیه و ارتباط سیکلیک حداکثر 20 میلی‌ثانیه برای تنظیمات استاندارد پارامترهای باس فراهم می‌آید.
• تنظیمات محلی و از راه دور:
  پارامترهای متعددی از طریق عملیات محلی یا نرم‌افزار FieldCare قابل پیکربندی هستند. این تنظیمات بر اساس حالت اندازه‌گیری انتخاب شده (فشار، سطح یا جریان) دسته‌بندی می‌شوند. حالت “Flow” تنها برای ترنسمیترهای اختلاف فشار Deltabar S در دسترس است.
• کالیبراسیون و تنظیمات سریع:
  گزینه‌های کالیبراسیون خشک و مرطوب، جابه‌جایی موقعیت و ورودی جداول خطی‌سازی برای اندازه‌گیری‌های غیرخطی، به همراه تنظیمات مقدار دمپینگ، واحد خروجی و نوع اندازه‌گیری سنسور قابل دسترس هستند.
• قفل/باز کردن تنظیمات:
  عملیات قفل کردن یا باز کردن با استفاده از DIP switch یا عملیات ریموت با کدهای امنیتی امکان‌پذیر است.
• نمایش اطلاعات:
  اطلاعاتی نظیر شماره سریال سنسور، محدوده فشار، جنس غشا و مایع پرکننده از طریق منوها قابل مشاهده است.

گواهینامه‌ها و تاییدیه‌ها

• دستگاه دارای تأییدیه‌های CSA C/US IS, XP با حد فشاری یک‌تکه (Single seal MWP) برابر با 420 بار (6300 psi) می‌باشد.
• مدارک بازرسی (مانند EN10204-3.1 برای مستندات مواد و انطباق با NACE MR0175 برای قطعات فلزی مرطوب) به عنوان گزینه ارائه می‌شوند.

اطلاعات مکانیکی و مقاومت در برابر لرزش

• ساختار بدنه:

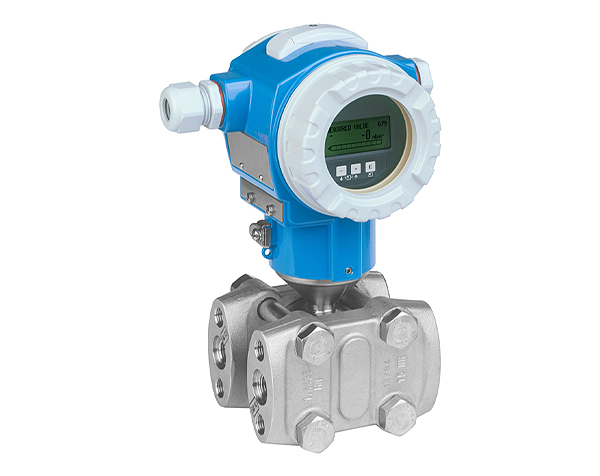

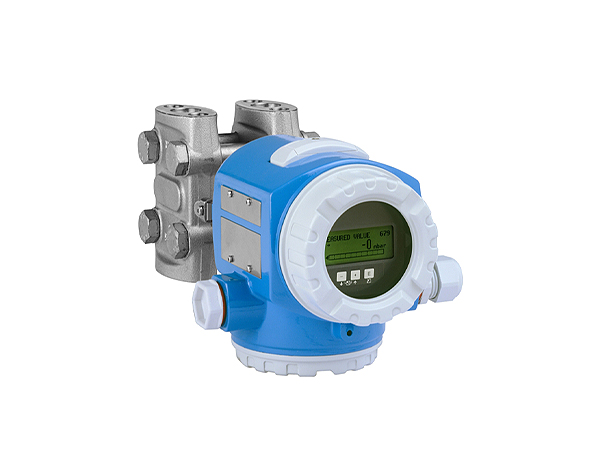

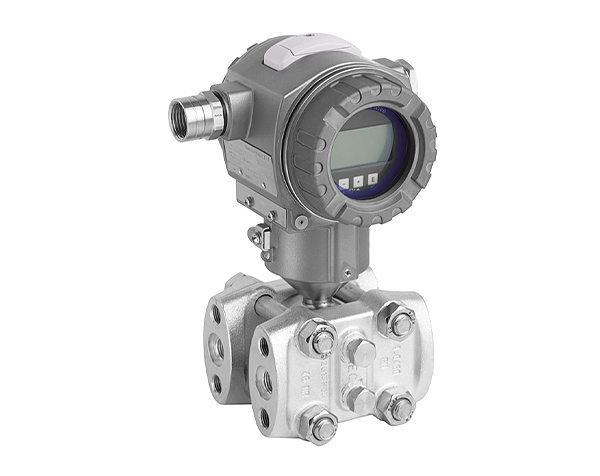

  سه نوع بدنه (T14 با نمایشگر اختیاری در کنار، T15 با نمایشگر اختیاری در بالای دستگاه، و T17 (بهداشتی) با نمایشگر اختیاری در کنار) ارائه شده است.
• اتصالات فرایندی و گزینه‌های اضافی:
  اطلاعات مربوط به اتصالات فرایندی از صفحه 47 به بعد ارائه شده و یک مجموعه ولو منی‌فولد DA63M- به صورت اختیاری قابل تهیه است.
• مقاومت لرزش:
  دستگاه برای سلول‌های 10 mbar و 30 mbar با بدنه‌های استیل T14، آلومینیوم T15 یا T17، مقاومت لرزش ±0.35 میلی‌متر در فرکانس‌های 10 تا 38 هرتز و 2 g در فرکانس‌های بالاتر (تا 2000 هرتز) در تمامی محورها را ضمانت می‌کند.
