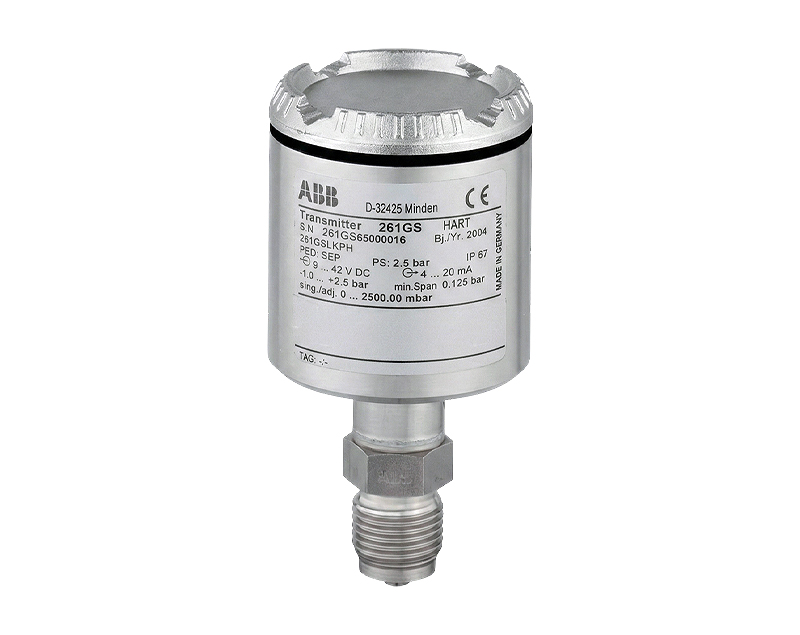

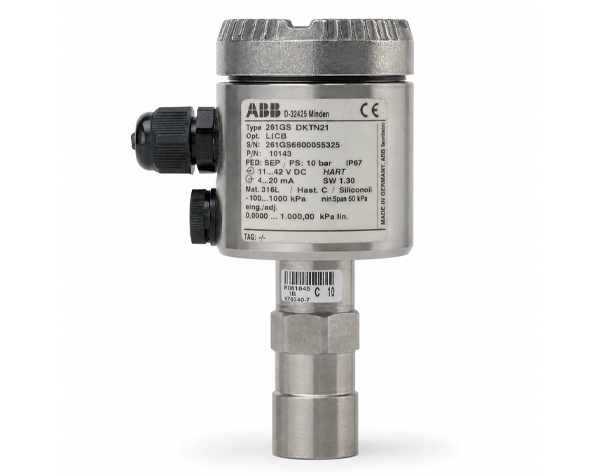

فرستنده فشار 261GS از ABB یک راه‌حل فشرده و مقاوم است که برای کاربردهای مختلف حتی در شرایط محیطی سخت طراحی شده است. این دستگاه با دقت پایه ±0.1%، اندازه‌گیری دقیق و قابل اعتماد فشار را در محدوده 0.3 تا 60000 کپا (1.2 اینچ آب تا 8700 psi) ارائه می‌دهد. از فناوری حسگر اثبات‌شده همراه با فناوری دیجیتال پیشرفته بهره می‌برد که به نسبت تبدیل بالا تا 20:1 دست پیدا می‌کند. این فرستنده به کاربران این امکان را می‌دهد که آن را به‌صورت محلی از طریق دکمه‌های تنظیم یا نمایشگر LCD پیکربندی کنند، همچنین پیکربندی از راه دور از طریق ترمینال دستی یا رابط کاربری کامپیوتر نیز امکان‌پذیر است. ویژگی‌های دیگر آن شامل یک ثابت زمان قابل تنظیم بین 0 تا 60 ثانیه، و محدوده‌های فشار اضافی است که بستگی به کد حسگر می‌تواند از 1 مگاپاسکال تا 90 مگاپاسکال تغییر کند. فرستنده فشار 261GS قادر به کار در دماهای محیطی بین -40 تا 85 درجه سانتی‌گراد است و در برابر رطوبت تا 100% مقاوم است، همچنین می‌تواند در برابر تراکم و یخ زدگی تحمل کند. این دستگاه دارای بدنه استنلس استیل مقاوم است که برای شرایط سخت محیطی بهینه شده است. اتصالات فرآیند آن شامل گزینه‌های مختلف از جمله رشته نر یا ماده 1/2-14 NPT و گیره DIN EN 837-1 G 1/2 B است. این فرستنده در گزینه‌های مختلف با مایع پرکننده حسگر شامل روغن سیلیکونی، پرکننده بی‌اثر (فلورکاربون) یا روغن سفید (FDA) موجود است. با دقت اندازه‌گیری ±0.1% و پایداری درازمدت ±(0.10 x TD) % در هر سال، این فرستنده عملکرد بالایی را ارائه می‌دهد. از نظر الکتریکی، فرستنده دارای سیگنال خروجی 4 تا 20 میلی‌آمپر با ارتباط HART® است و از منبع تغذیه 11 تا 42 ولت DC پشتیبانی می‌کند. همچنین این فرستنده کاملاً با دستورالعمل‌های مختلف همچون دستورالعمل تجهیزات فشار (PED) و دستورالعمل‌های RoHS II، EMC و ایمنی جوهای خطرناک سازگار است و به‌عنوان فرستنده ATEX با نوع حفاظت “ایمنی ذاتی Ex ia/ib” مطابق با دستورالعمل 2014/34/UE موجود است. فرستنده 261GS با گزینه‌های اضافی مختلف از جمله براکت‌های نصب، نمایشگر LCD و مراحل تمیزکاری برای کاربردهای اکسیژنی قابل سفارش است و گواهینامه‌های حفاظت در برابر انفجار همچون Factory Mutual (FM) و Canadian Standards Association (CSA) نیز به‌عنوان گزینه موجود می‌باشند.
خرید از فروشگاه دراک – نماینده معتبر تجهیزات صنعتی
فروشگاه دراک با ارائه محصولات اورجینال ABB، قیمت رقابتی و مشاوره تخصصی، بهترین گزینه برای خرید تجهیزات ابزاردقیق است.
📌 همین حالا سفارش دهید و از تخفیف ویژه بهره‌مند شوید!
🔗 خرید از فروشگاه دراک📞 مشاوره و استعلام قیمت: تماس بگیرید!
فرستنده فشار 261GS ABB یک دستگاه بسیار قابل اعتماد و همه‌کاره است که برای اندازه‌گیری دقیق فشار در طیف گسترده‌ای از کاربردهای صنعتی طراحی شده است. این دستگاه که برای استفاده در شرایط محیطی سخت ساخته شده، ساختار مقاوم و فناوری پیشرفته آن عملکرد ثابت و پایداری طولانی‌مدت را تضمین می‌کند.
ویژگی‌ها و مزایای کلیدی:
- دقت و قابلیت اطمینان بالا: 261GS دقت پایه ±0.1% را ارائه می‌دهد و اندازه‌گیری‌های دقیق فشار را در کاربردهای demanding تضمین می‌کند.
- محدوده اندازه‌گیری گسترده: با محدوده‌های دهانه از 0.3 تا 60000 kPa (1.2 اینچ H2O تا 8700 psi)، فرستنده می‌تواند طیف وسیعی از الزامات فشار را برآورده کند.
- فناوری حسگر پیشرفته: فرستنده از فناوری حسگر اثبات شده همراه با فناوری دیجیتال پیشرفته استفاده می‌کند. این امر نسبت کاهش بزرگ تا 20:1 را امکان‌پذیر می‌کند و ویژگی‌های عملکرد را بهینه می‌کند. انتخاب کد حسگر با کمترین نسبت کاهش ممکن برای بهینه‌سازی عملکرد توصیه می‌شود.
- پیکربندی انعطاف‌پذیر: 261GS گزینه‌های پیکربندی متعددی را ارائه می‌دهد:
- پیکربندی محلی: کاربران می‌توانند به راحتی مقادیر محدوده بالا و پایین را از طریق یک دکمه تنظیم یا دکمه‌های نشانگر LCD اختیاری تنظیم کنند.
- پیکربندی از راه دور: فرستنده را می‌توان از راه دور با استفاده از یک ترمینال دستی یا یک کامپیوتر با رابط کاربری پیکربندی کرد.
- طراحی مقاوم:
- محفظه فولاد ضد زنگ: فرستنده دارای یک محفظه فولاد ضد زنگ است که آن را برای شرایط محیطی سخت مناسب می‌سازد.
- انطباق: این دستگاه کاملاً با دسته III دستورالعمل تجهیزات فشار (PED) و دستورالعمل 2011/65/UE (RoHS II) مطابقت دارد.
- محدودیت‌های عملکرد و محیطی:
- محدودیت دمای محیط: 261GS می‌تواند در دمای محیطی از -40 تا 85 درجه سانتی‌گراد (-40 تا 185 درجه فارنهایت) کار کند. برای جوهای بالقوه انفجاری، محدوده دمای مشخص شده در گواهی/تأییدیه مربوطه باید رعایت شود.
- محدودیت دمای فرآیند: فرستنده می‌تواند دمای فرآیند را از -50 تا 120 درجه سانتی‌گراد (-58 تا 248 درجه فارنهایت) تحمل کند.
- دمای ذخیره‌سازی: 261GS را می‌توان در دمای -50 تا 85 درجه سانتی‌گراد (-58 تا 185 درجه فارنهایت) ذخیره کرد.
- رطوبت: این دستگاه می‌تواند رطوبت نسبی تا 100% را تحمل کند و برای استفاده در شرایط میعان و یخ‌زدگی مجاز است.
- مشخصات عملکرد:
- میرایی: یک ثابت زمانی قابل تنظیم بین 0 تا 60 ثانیه، قابل تنظیم از طریق نشانگر LCD اختیاری، ترمینال دستی یا رابط کاربری رایانه.
- زمان گرم شدن: کمتر از 10 ثانیه با حداقل میرایی، آماده بهره‌برداری طبق مشخصات است.
- محدودیت‌های فشار بیش از حد: کد حسگر محدودیت‌های فشار بیش از حد را تعیین می‌کند که از 1 مگاپاسکال تا 90 مگاپاسکال متغیر است.
- پایداری طولانی‌مدت: فرستنده پایداری طولانی‌مدت ±(0.10 x TD)% در سال را ارائه می‌دهد.
- مواد و ساخت:
- اتصالات فرآیند: در فولاد ضد زنگ (1.4404 / 316L) با گزینه‌هایی از جمله رزوه ماده یا نر 1/2-14 NPT، DIN EN 837-1 G 1/2 B برای مهر و موم محدب و دیافراگم فلاش برای نصب در یک شیر توپی موجود است.
- دیافراگم‌های جداسازی فرآیند: گزینه‌ها شامل Hastelloy C276، Hastelloy C276 با روکش طلا و فولاد ضد زنگ (1.4435 / 316L) است.
- سیال پرکننده حسگر: با روغن سیلیکون، پرکننده بی‌اثر (فلوروکربن) یا روغن سفید (FDA) موجود است.
- جنس محفظه: محفظه حسگر، محفظه الکترونیک و پوشش از فولاد ضد زنگ (1.4404 / 316L) ساخته شده‌اند.
- مشخصات الکتریکی:
- سیگنال خروجی: دو سیم، خروجی 4 تا 20 میلی‌آمپر با ارتباط HART®، ارائه متغیرهای فرآیند دیجیتال superimposed بر سیگنال 4 تا 20 میلی‌آمپر.
- منبع تغذیه: از 11 تا 42 ولت DC کار می‌کند و در برابر قطبیت معکوس محافظت می‌شود. در طول استفاده در مناطق Ex ia و سایر کاربردهای ایمن ذاتی، منبع تغذیه نباید از 30 ولت DC تجاوز کند.
- پیکربندی و نمایش:

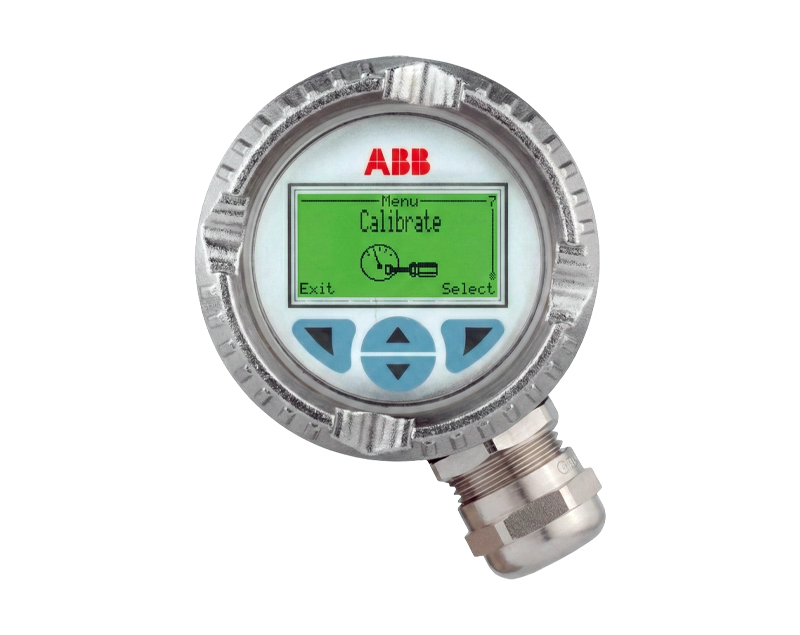

- صفحه نمایش LCD (اختیاری): یک صفحه نمایش LCD گرافیکی دیجیتال، تجسم سفارشی فشار گیج، فشار مطلق، جریان خروجی و خروجی HART را امکان‌پذیر می‌کند. همچنین پیام‌های تشخیصی، آلارم‌ها و تخلفات محدوده اندازه‌گیری را نمایش می‌دهد. این صفحه نمایش می‌تواند برای پیکربندی و پارامتری کردن فرستنده استفاده شود.
- پیکربندی استاندارد: فرستنده‌ها معمولاً در کارخانه روی دهانه مشخص شده توسط مشتری تنظیم می‌شوند. اگر مشخص نشده باشد، فرستنده با موقعیت صفر 4 میلی‌آمپر، حد بالایی محدوده اندازه‌گیری (URL) در 20 میلی‌آمپر، خروجی خطی، میرایی 0.1 ثانیه، حالت خرابی فرستنده 21 میلی‌آمپر و صفحه نمایش LCD اختیاری 0 تا 100% تحویل داده می‌شود.
- جوهرهای خطرناک: 261GS به عنوان یک فرستنده ATEX با حفاظت “ایمنی ذاتی Ex ia/ib” موجود است که با دستورالعمل 2014/34/UE مطابقت دارد.
- گواهینامه SIL: این دستگاه با گواهی انطباق برای استفاده در کاربردهای مرتبط با ایمنی تا و از جمله SIL 2 در دسترس است.
- گزینه‌های اضافی و اطلاعات سفارش: 261GS را می‌توان با طیف وسیعی از موارد اضافی اختیاری برای پاسخگویی به الزامات خاص برنامه سفارشی کرد:
- براکت‌های نصب: برای لوله‌های عمودی و افقی 60 میلی‌متری (2 اینچ) یا نصب روی دیوار.
- صفحه اضافی: یک صفحه سیمی AISI 316 ss با داده‌های سفارشی چاپ شده با لیزر.
- مرحله تمیز کردن: برای کاربردهای اکسیژن.
- گواهی‌ها: از جمله گواهی‌های بازرسی، طراحی، ویژگی‌ها و قابلیت ردیابی مواد.
- اتصالات دوشاخه ارتباطی: گزینه‌های مختلفی در دسترس است.
- گواهینامه حفاظت در برابر انفجار: گزینه‌ها شامل گواهینامه‌های Factory Mutual (FM)، Canadian Standards Association (CSA)، ATEX و IECEx است.
