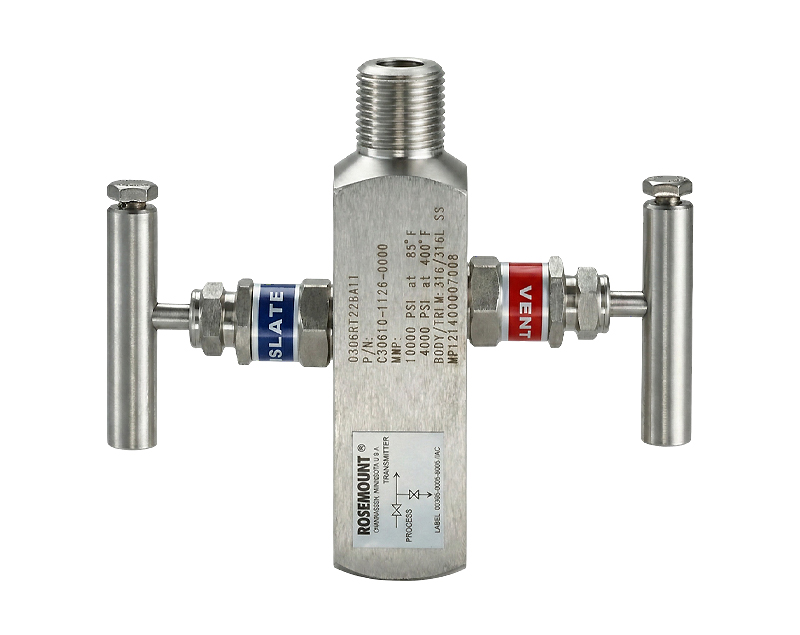

منیفولد خطی Rosemount 306 مدل 0306RT22BA11 یکی از تجهیزات کلیدی در زنجیره اندازهگیری و کنترل فشار در صنایع فرآیندی محسوب میشود؛ تجهیزی که اگرچه از نظر ابعاد فیزیکی کوچک است، اما از نظر نقش عملکردی، تأثیر مستقیمی بر دقت اندازهگیری، ایمنی اپراتور و قابلیت اطمینان کل سیستم ابزار دقیق دارد. در بسیاری از کاربردهای صنعتی، بهویژه در صنایع نفت، گاز، پتروشیمی و نیروگاهی، نحوه ایزولهکردن ترانسمیتر فشار از خط فرآیند، تخلیه ایمن فشار و امکان تست یا کالیبراسیون دورهای، موضوعی حیاتی است. منیفولدهای سری 306 دقیقاً با همین رویکرد طراحی شدهاند: یک راهکار یکپارچه، مهندسیشده و تستشده کارخانهای که اتصال مستقیم و بدون پیچیدگی به ترانسمیترهای فشار گیج و مطلق را فراهم میکند و در عین حال الزامات فنی سختگیرانه صنایع سنگین را پوشش میدهد.
طراحی این منیفولد بهگونهای انجام شده که مستقیماً به ترانسمیتر یا گیج فشار برند Rosemount متصل شود و یک اسمبلی کمحجم، مقاوم و کمنقطهنشتی ایجاد کند. در مقایسه با آرایشهای سنتی که شامل اتصالات مجزا، نیپلها و فیتینگهای متعدد بودند، استفاده از یک منیفولد خطی یکپارچه تعداد نقاط بالقوه نشتی را کاهش میدهد، زمان نصب را کوتاهتر میکند و ریسک خطای مونتاژ در سایت را به حداقل میرساند. همین موضوع در پروژههایی که راهاندازی سریع، ایمنی بالا و کاهش هزینههای چرخه عمر تجهیز اهمیت دارد، یک مزیت رقابتی جدی بهشمار میآید.

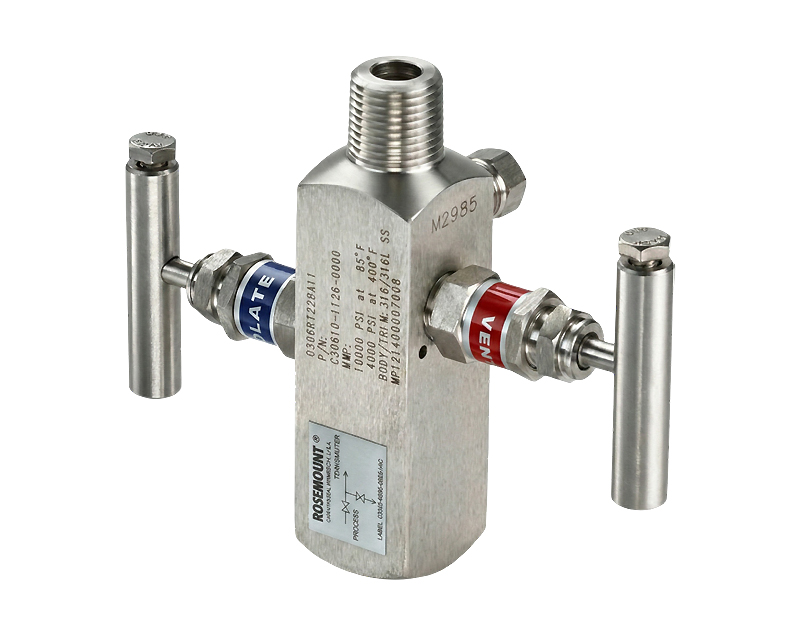

این محصول در دو پیکربندی اصلی ارائه میشود: مدل بلوک و تخلیه (Block-and-Bleed) و مدل دوشیری (Two-Valve). در پیکربندی بلوک و تخلیه، یک شیر ایزوله اصلی در مسیر فرآیند قرار دارد و یک پیچ یا ولو تخلیه برای تخلیه یا وِنت فشار در نظر گرفته شده است. این آرایش برای کاربردهایی که نیاز به قطع جریان فرآیند و سپس تخلیه ایمن فشار از سمت ابزار دارند بسیار متداول است و بهویژه برای ترانسمیترهای فشار گیج و مطلق خطی گزینهای مناسب محسوب میشود. در پیکربندی دوشیری، علاوه بر شیر ایزوله، یک شیر مجزای تخلیه/تهویه تعبیه شده که کنترل دقیقتری بر فرآیند و عملیات سرویس فراهم میکند. این مدل نیز با ترانسمیترهای فشار مطلق و گیج سازگار است و در برخی نسخهها مطابق الزامات استاندارد ASME B31.1 برای لولهکشی در نیروگاهها طراحی شده که نشاندهنده انطباق آن با الزامات سختگیرانه محیطهای تولید توان است.
یکی از ویژگیهای فنی مهم در این منیفولد، بهرهگیری از فناوری Pressure-Lock Valve است که از طراحی ساقه دوتکه استفاده میکند. این معماری مهندسیشده باعث میشود تنشهای مکانیکی بهصورت بهینه توزیع شوند و عملکرد باز و بسته شدن شیر نرمتر و قابلکنترلتر باشد. نتیجه عملی این طراحی، افزایش طول عمر مکانیزم، کاهش احتمال گیرکردن ساقه در شرایط فشار بالا و ارتقای سطح ایمنی اپراتور در زمان مانور روی شیر است. در کاربردهای فشار بالا که هرگونه خطای عملکردی میتواند تبعات ایمنی جدی داشته باشد، چنین جزئیاتی تفاوت محسوسی در قابلیت اطمینان ایجاد میکند.
از نظر متریال، بدنه استاندارد منیفولد از استنلس استیل 316/316L ساخته شده که بهدلیل مقاومت بالا در برابر خوردگی، استحکام مکانیکی مناسب و سازگاری با طیف وسیعی از سیالات صنعتی، انتخابی رایج در صنایع فرآیندی است. با این حال، برای محیطهای خورندهتر یا شرایط ویژه فرآیندی، گزینههایی نظیر آلیاژ C-276، آلیاژ 400 و آلیاژ 625 نیز قابل سفارش هستند. این تنوع متریالی به مهندسین امکان میدهد تجهیز را دقیقاً متناسب با ماهیت سیال، دما، فشار و الزامات خوردگی انتخاب کنند و از بروز مشکلاتی مانند پیتینگ، ترکخوردگی تنشی یا کاهش ضخامت دیواره در بلندمدت جلوگیری نمایند.
در بخش اتصالات فرآیندی، این منیفولدها عموماً با رزوههای NPT مادگی عرضه میشوند و گزینههایی مانند اتصال NPT ½–14 نری برای نصب مستقیم روی ترانسمیتر خطی و گیج فشار بیسیم و نیز اتصال NPT ½–14 مادگی برای همان تجهیزات در دسترس است. انتخاب صحیح نوع رزوه و کد اتصال فرآیندی در زمان سفارش، اهمیت بالایی دارد؛ زیرا عدم تطابق رزوه یا کلاس فشار میتواند منجر به نیاز به آداپتور اضافی، افزایش نقاط نشتی یا حتی عدم امکان مونتاژ شود. در پروژههایی که منیفولد بهصورت مونتاژشده همراه با ترانسمیتر سفارش داده میشود، باید کد اتصال فرآیندی ترانسمیتر و کد منیفولد از نظر مکانیکی و فشاری کاملاً همخوان باشند تا اسمبلی نهایی بدون نیاز به اصلاحات میدانی نصب شود.
از منظر محدوده فشار و دما، عملکرد منیفولد بسته به نوع پکینگ و نشیمنگاه انتخابی متفاوت است. در نسخه مجهز به پکینگ PTFE با نشیمنگاه یکپارچه، تجهیز قادر است تا فشار 10000 psi را در بازه دمایی پایین (حدود -40 تا 85 درجه فارنهایت) تحمل کند و در دماهای بالاتر تا 400 درجه فارنهایت نیز فشار 4000 psi را پشتیبانی نماید. در مقابل، نسخه دارای پکینگ گرافیتی برای دماهای بالاتر طراحی شده و میتواند تا 750 درجه فارنهایت را با فشار اسمی پایینتر تحمل کند. این تفاوت نشان میدهد انتخاب پکینگ صرفاً یک جزئیات جانبی نیست، بلکه مستقیماً به شرایط عملیاتی سایت وابسته است و باید بر اساس آنالیز دقیق دما، فشار و سیکلهای حرارتی انجام شود. انتخاب نادرست پکینگ میتواند منجر به کاهش آببندی، افزایش نشتی و افت ایمنی در طول بهرهبرداری شود، بنابراین در فاز مهندسی پایه و تفصیلی باید به این موضوع توجه ویژه داشت.
وزن پایین منیفولد، که برای مدل بلوک و تخلیه حدود 0.5 کیلوگرم و برای مدل دوشیری حدود 1.1 کیلوگرم است، مزیت دیگری در طراحی محسوب میشود. این وزن کم به کاهش بار مکانیکی وارد بر نازل ترانسمیتر و اتصالات فرآیندی کمک میکند و در کاربردهای لرزشی یا نصبهای عمودی اهمیت بیشتری پیدا میکند. علاوه بر این، ابعاد جمعوجور آن امکان نصب در فضاهای محدود را فراهم میکند؛ مسئلهای که در رکهای ابزار دقیق یا اسکیدهای فرآیندی با تراکم بالا یک چالش رایج است.
منیفولد خطی 306 بهصورت کارخانهای تحت تست نشتی و آزمونهای فشار قرار میگیرد. این موضوع به معنای آن است که تجهیز پیش از ارسال، از نظر یکپارچگی آببندی و تحمل فشار نامی اعتبارسنجی شده و ریسک خطاهای اولیه راهاندازی کاهش مییابد. تست کارخانهای نهتنها ضامن کیفیت ساخت است، بلکه هزینههای احتمالی ناشی از دوبارهکاری یا نشتی در سایت را نیز بهطور قابلتوجهی کاهش میدهد. در پروژههای EPC که زمان راهاندازی و تحویل نهایی اهمیت حیاتی دارد، چنین اطمینانی ارزش عملیاتی بالایی دارد.
امکان سفارش منیفولد بهصورت مستقل یا مونتاژشده همراه با ترانسمیتر نیز انعطافپذیری قابل توجهی ایجاد میکند. در حالت مونتاژ کارخانهای، هماهنگی مکانیکی و آببندی در شرایط کنترلشده انجام میشود و ریسک خطاهای نصب میدانی کاهش مییابد. در عین حال، برای پروژههایی که نیاز به جایگزینی منیفولد موجود دارند، امکان خرید جداگانه تجهیز نیز فراهم است. در بازار ایران، بهدلیل نبود نمایندگی رسمی مستقیم، تأمین این تجهیزات از طریق تأمینکنندگان معتبر انجام میشود و انتخاب فروشندهای که اصالت کالا، مستندات فنی و شرایط تست را تضمین کند اهمیت بالایی دارد. فروشگاه دراک تهران (لالهزار) بهعنوان یکی از مراکز فعال در حوزه ابزار دقیق، امکان استعلام قیمت، بررسی کد فنی و ثبت سفارش این منیفولد را فراهم میکند و میتواند در انتخاب صحیح مدل متناسب با پروژه مشاوره تخصصی ارائه دهد.
در نهایت، منیفولد خطی Rosemount 306 را باید فراتر از یک قطعه مکانیکی ساده دید. این تجهیز، حلقه اتصال حیاتی بین فرآیند و ابزار اندازهگیری است و عملکرد صحیح آن مستقیماً بر دقت دادههای فشار، ایمنی اپراتور و پایداری کل سیستم کنترل اثر میگذارد. طراحی یکپارچه، فناوری شیر Pressure-Lock، تنوع متریالی، محدوده فشار و دمای گسترده و تست کارخانهای مجموعهای از ویژگیها را شکل میدهند که این منیفولد را به گزینهای قابل اتکا برای کاربردهای صنعتی سنگین تبدیل میکند. انتخاب آگاهانه این تجهیز، بر پایه تحلیل دقیق شرایط فرآیندی و انطباق کدهای فنی، میتواند از بروز بسیاری از مشکلات بهرهبرداری در سالهای آتی جلوگیری کند و هزینه مالکیت کل سیستم را به شکل محسوسی کاهش دهد.
