اهمیت حیاتی انتخاب صحیح در اندازه‌گیری سطح

در صنایع مدرن امروزی، از مجتمع‌های عظیم پتروشیمی در عسلویه گرفته تا خطوط حساس تولید دارو و صنایع غذایی، اندازه‌گیری دقیق «سطح» یا Level یکی از حیاتی‌ترین وظایف ابزار دقیق به شمار می‌رود. سطح، در کنار فشار، دما و جریان، چهار متغیر اصلی هر فرآیند صنعتی را تشکیل می‌دهد و کوچک‌ترین خطا در کنترل آن می‌تواند پیامدهای سنگین مالی، عملیاتی و ایمنی به همراه داشته باشد. سرریز شدن یک مخزن اسید، خالی شدن ناگهانی یک تانک ذخیره و سوختن پمپ‌ها در اثر خشک‌کار کردن (Run-Dry)، تنها نمونه‌هایی از سناریوهایی هستند که انتخاب نادرست تجهیزات سطح‌سنجی می‌تواند رقم بزند؛ سناریوهایی که اغلب با توقف تولید، هزینه‌های بالای تعمیرات و حتی خطرات جدی برای نیروی انسانی همراه می‌شوند.

در فروشگاه تخصصی دراک، به‌صورت روزانه با پرسش‌ها و چالش‌های مهندسین بهره‌برداری، نگهداری و طراحان فرآیند مواجه هستیم؛ افرادی که باید از میان طیف گسترده‌ای از تکنولوژی‌های اندازه‌گیری سطح و مدل‌های متنوع برندهای معتبری مانند Endress+Hauser، بهترین گزینه را برای شرایط خاص فرآیند خود انتخاب کنند. همین تنوع بالا، در کنار حساسیت کاربرد، باعث شده فرآیند خرید و انتخاب سطح‌سنج به تصمیمی پیچیده و کاملاً مهندسی تبدیل شود. هدف این متن، ارائه یک مرجع جامع و کاربردی از روش‌های متداول اندازه‌گیری سطح با تمرکز ویژه بر فناوری رادار است؛ به‌گونه‌ای که کاربر صنعتی بتواند با درک دقیق محدودیت‌ها و مزایا، انتخابی آگاهانه و متناسب با نیاز واقعی خود داشته باشد.

مرور کلی بر روش‌های اندازه‌گیری سطح (مزایا و معایب)

پیش از ورود به دنیای سطح‌سنج‌های راداری، لازم است نگاهی واقع‌بینانه به سایر روش‌های رایج بیندازیم و بررسی کنیم که چرا این تکنولوژی‌ها در بسیاری از کاربردهای صنعتی با محدودیت یا خطا مواجه می‌شوند. این شناخت، به‌خوبی نشان می‌دهد که چرا صنعت در سال‌های اخیر به سمت راهکارهای پیشرفته‌تر مانند رادار حرکت کرده است.

۱. سطح‌سنج‌های اولتراسونیک (Ultrasonic)

سطح‌سنج‌های اولتراسونیک که نمونه‌های شناخته‌شده آن‌ها در سری Prosonic دیده می‌شود، بر پایه ارسال و دریافت امواج صوتی عمل می‌کنند. این تجهیزات با محاسبه زمان رفت‌وبرگشت موج صوتی تا سطح سیال، فاصله و در نهایت سطح را تعیین می‌کنند. قیمت نسبتاً پایین، نصب ساده و غیرتماسی بودن، از دلایل محبوبیت این روش در کاربردهای ساده است. با این حال، از آنجا که صوت یک موج مکانیکی است، به شدت تحت تأثیر شرایط محیطی قرار می‌گیرد. تغییرات دما، لایه‌بندی هوا، وجود بخارات شیمیایی، گازها، گرد و غبار یا حتی جریان‌های هوایی می‌توانند سرعت صوت را تغییر داده و باعث بروز خطای قابل توجه شوند. به همین دلیل، سطح‌سنج‌های اولتراسونیک در مخازن تحت فشار، خلأ یا محیط‌های با بخار و گاز متراکم، عملاً قابل اعتماد نیستند.

۲. سطح‌سنج‌های فشار هیدرواستاتیک (Hydrostatic)

روش هیدرواستاتیک یا اندازه‌گیری سطح از طریق فشار، یکی دیگر از راهکارهای قدیمی و رایج است که در آن سنسور در کف مخزن نصب شده و فشار ناشی از ستون مایع را اندازه‌گیری می‌کند. تجهیزاتی مانند سری Deltapilot نمونه‌ای از این فناوری هستند. سادگی عملکرد و قابلیت اطمینان مناسب در مخازن آب یا مایعات پایدار، از مزایای این روش محسوب می‌شود. اما نقطه‌ضعف اصلی آن وابستگی مستقیم به چگالی سیال است. هرگونه تغییر در فرمولاسیون، دما یا دانسیته مایع باعث می‌شود مقدار اندازه‌گیری‌شده دیگر بیانگر سطح واقعی نباشد و این موضوع در بسیاری از فرآیندهای صنعتی یک ریسک جدی به حساب می‌آید.

۳. سطح‌سنج‌های خازنی (Capacitance)

سطح‌سنج‌های خازنی که با نام‌هایی مانند Liquicap شناخته می‌شوند، بر اساس تغییر ظرفیت خازنی بین پروب و دیواره مخزن کار می‌کنند. این روش معمولاً پاسخ‌دهی سریعی دارد و برای طول‌های اندازه‌گیری کوتاه، گزینه‌ای اقتصادی به شمار می‌رود. با این حال، حساسیت بالای آن به نوع ماده، ثابت دی‌الکتریک سیال و به‌ویژه پدیده رسوب‌گیری یا Build-up روی پروب، باعث می‌شود در بسیاری از کاربردهای واقعی، دقت و پایداری اندازه‌گیری به‌مرور زمان کاهش یابد.

۴. سطح‌سنج‌های رادیومتری یا گاما (Gamma)

در نهایت، سطح‌سنج‌های رادیومتری یا گاما قرار دارند که با استفاده از چشمه‌های رادیواکتیو، امکان اندازه‌گیری سطح از پشت دیواره‌های ضخیم و در شرایط فوق‌بحرانی را فراهم می‌کنند. این روش اغلب تنها راه‌حل ممکن برای فرآیندهایی با دمای بسیار بالا، فشار شدید یا مواد به‌شدت سمی است. با وجود این مزیت منحصربه‌فرد، هزینه بسیار بالا، پیچیدگی‌های اجرایی و قوانین سخت‌گیرانه ایمنی و زیست‌محیطی، استفاده از سطح‌سنج‌های گاما را به کاربردهای خاص و محدود منحصر کرده است.

شناخت دقیق این محدودیت‌ها، مسیر را برای درک ارزش و برتری فناوری رادار در اندازه‌گیری سطح هموار می‌کند؛ تکنولوژی‌ای که در بسیاری از صنایع، به‌عنوان راه‌حل قابل اعتماد، پایدار و آینده‌نگر شناخته می‌شود.

چرا رادار؟ (انقلاب مایکروویو در صنعت)

اصل Time of Flight (ToF)

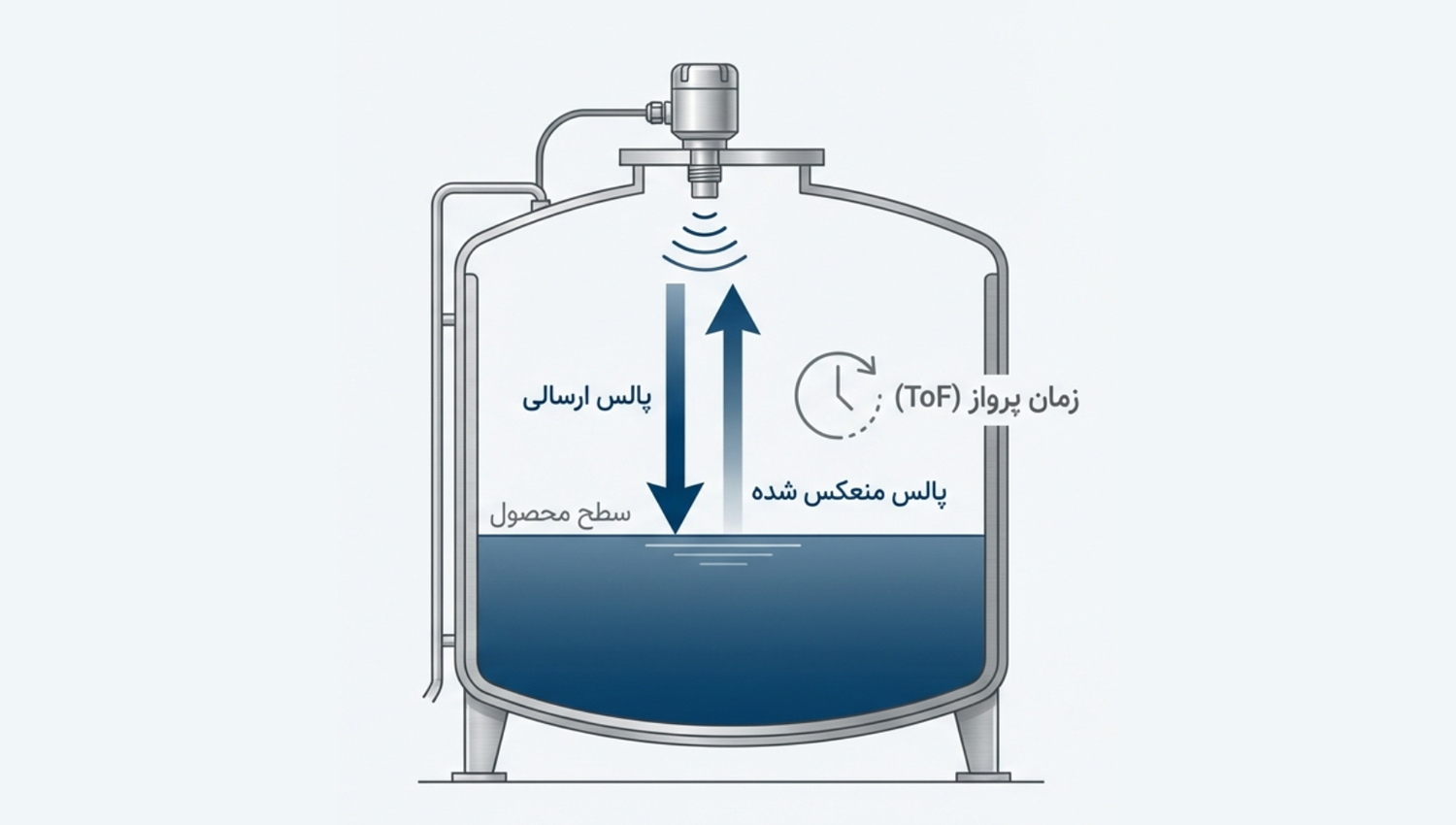

فناوری رادار در اندازه‌گیری سطح، که بر پایه اصل Time of Flight (ToF) عمل می‌کند، تفاوتی بنیادین با روش‌هایی مانند اولتراسونیک دارد. در این تکنولوژی، به‌جای امواج صوتی از امواج الکترومغناطیسی یا مایکروویو استفاده می‌شود؛ امواجی که ویژگی کلیدی آن‌ها، عدم نیاز به محیط مادی برای انتشار است. همین خصوصیت، رادار را به یکی از پایدارترین و قابل‌اعتمادترین روش‌های اندازه‌گیری سطح در صنعت تبدیل کرده است، زیرا عملکرد آن مستقل از شرایط محیطی داخل مخزن باقی می‌ماند.

یکی از مهم‌ترین مزایای رادار، عدم وابستگی به دما و فشار فرآیند است. چه با مخزنی در دمای بیش از ۴۰۰ درجه سانتی‌گراد سروکار داشته باشیم و چه با یک محفظه در شرایط خلأ کامل، دقت اندازه‌گیری رادار عملاً ثابت می‌ماند. این در حالی است که بسیاری از تکنولوژی‌های دیگر، در چنین شرایطی یا دچار خطای شدید می‌شوند یا اساساً از کار می‌افتند. همین ویژگی باعث شده رادار به گزینه‌ای ایده‌آل برای صنایع انرژی، پتروشیمی و فرآیندهای دمای بالا تبدیل شود. برتری دیگر رادار، استقلال آن از خواص فیزیکی سیال است. تغییراتی مانند نوسان چگالی، ویسکوزیته یا حتی رسانایی الکتریکی ماده، تأثیری بر دقت اندازه‌گیری ندارد. این مزیت در فرآیندهایی که ترکیب سیال متغیر است یا دما باعث تغییر خواص ماده می‌شود، اهمیت حیاتی پیدا می‌کند و ریسک خطای اندازه‌گیری را به حداقل می‌رساند.

امواج مایکروویو همچنین توانایی عبور از غبار، بخار، فوم و شرایط ناپایدار داخل مخزن را دارند. به‌ویژه در رادارهای فرکانس بالا، این امواج بدون افت قابل توجه از میان بخارات شیمیایی یا گرد و غبار عبور کرده و سیگنال بازگشتی قابل اعتمادی ایجاد می‌کنند. این ویژگی، رادار را برای مخازنی با بخار داغ، میعانات یا محیط‌های آلوده، به گزینه‌ای برتر نسبت به اولتراسونیک تبدیل کرده است. در انتخاب یک سطح‌سنج راداری مناسب، دو مفهوم کلیدی نقش تعیین‌کننده‌ای دارند. نخست ثابت دی‌الکتریک (Dielectric Constant – DK) است که نشان می‌دهد یک ماده تا چه حد توانایی بازتاب امواج راداری را دارد. سیالاتی مانند آب، اسیدها و اغلب مواد قطبی دارای DK بالا هستند و بازتاب بسیار خوبی ایجاد می‌کنند. در مقابل، هیدروکربن‌ها، روغن‌ها و مواد پلاستیکی با DK پایین، بازتاب ضعیف‌تری دارند و برای اندازه‌گیری دقیق سطح آن‌ها باید از رادارهایی با حساسیت بالاتر یا فرکانس مناسب‌تر استفاده شود.

فناوری Multi-Echo Tracking

فناوری Multi-Echo Tracking که در نسل‌های جدید تجهیزات راداری Endress+Hauser مانند خانواده‌های Micropilot و Levelflex به‌کار گرفته شده است، یک جهش اساسی در شیوه تحلیل سیگنال‌های بازگشتی محسوب می‌شود. این فناوری صرفاً یک بهبود نرم‌افزاری ساده نیست، بلکه رویکرد اندازه‌گیری سطح را از «انتخاب یک پژواک غالب» به «تحلیل هوشمند و پیوسته کل میدان سیگنال» ارتقا می‌دهد. نتیجه این تحول، افزایش چشمگیر پایداری اندازه‌گیری، کاهش خطاهای مقطعی و بالا رفتن ایمنی فرآیند در مخازن پیچیده صنعتی است. در روش‌های کلاسیک اندازه‌گیری سطح مبتنی بر Time of Flight (ToF)، رادار یک پالس ارسال می‌کند و پژواک بازگشتی از سطح محصول را به‌عنوان مبنای محاسبه سطح در نظر می‌گیرد. چالش اصلی اینجاست که در مخازن واقعی، سطح تنها منبع بازتاب نیست. وجود تجهیزاتی مانند نازل‌ها، لوله‌های داخلی، کویل‌های گرمایشی، همزن‌ها یا سازه‌های مکانیکی، باعث ایجاد پژواک‌هایی می‌شود که به آن‌ها پژواک کاذب گفته می‌شود. برای مقابله با این مسئله، در روش‌های سنتی از قابلیتی به نام Mapping یا نگاشت مخزن استفاده می‌شود که در آن، یک منحنی سرکوب تعریف شده و سیگنال‌های مربوط به موانع ثابت از تحلیل نهایی حذف می‌گردند.

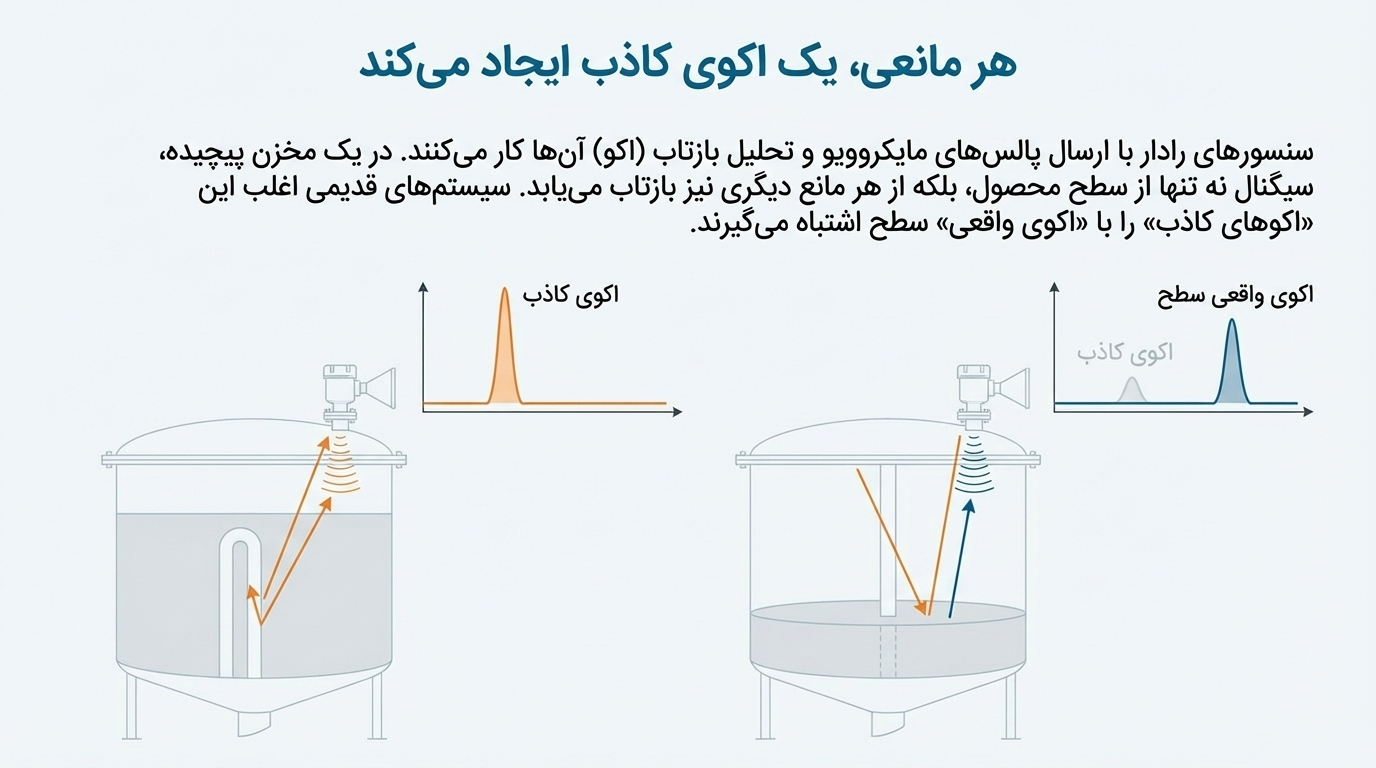

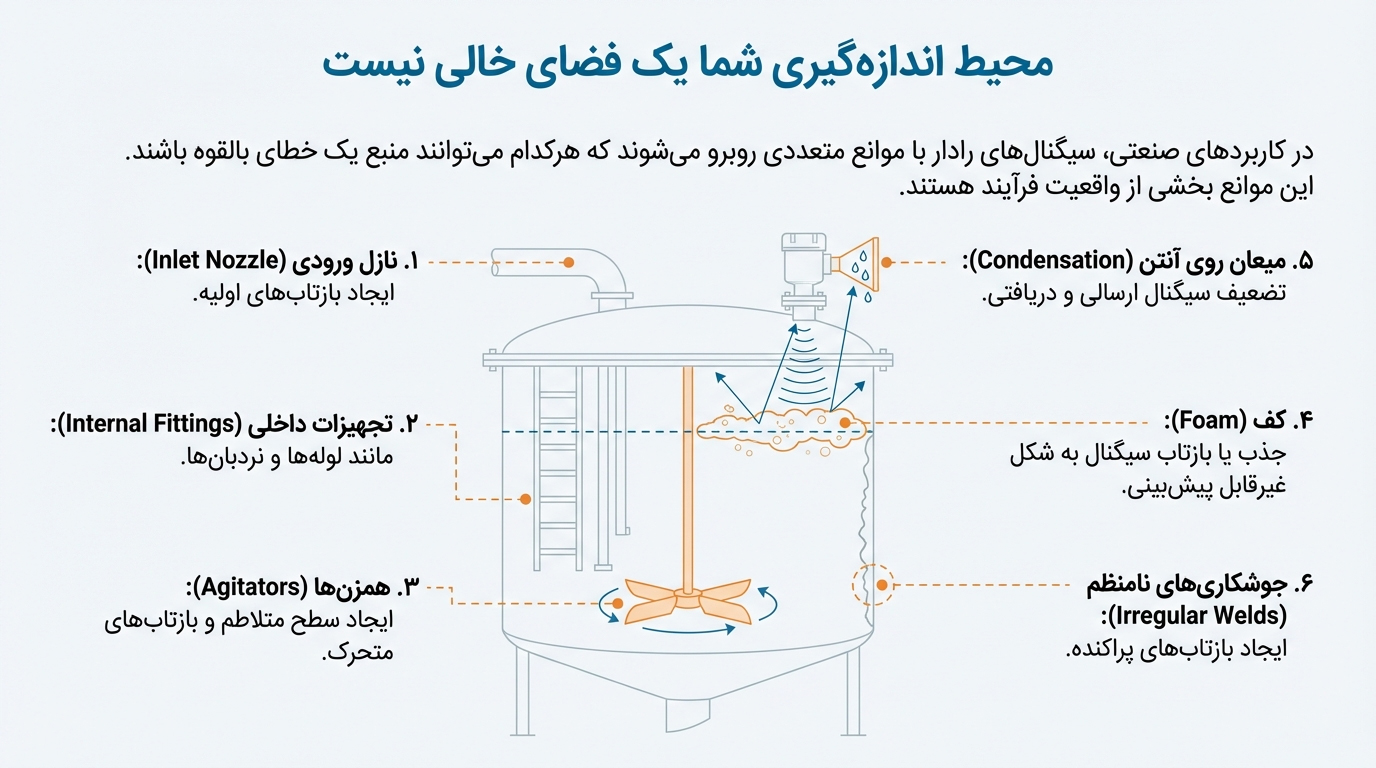

اگرچه Mapping در بسیاری از کاربردهای ساده مؤثر است، اما یک ضعف ساختاری جدی دارد. در شرایطی که سطح مخزن در حال پر یا خالی شدن است، ممکن است سیگنال واقعی سطح به دلایلی مانند فوم، تلاطم، بخار یا DK پایین سیال تضعیف شود. در این حالت، اگر قدرت سیگنال سطح به زیر منحنی Mapping سقوط کند، سیستم دیگر آن را به‌عنوان سیگنال معتبر تشخیص نمی‌دهد. نتیجه می‌تواند پرش ناگهانی اندازه‌گیری به یک Double Echo یا پژواک مضاعف باشد؛ سیگنالی که در فاصله‌ای دو برابر فاصله واقعی ظاهر می‌شود. این پدیده باعث نوسان شدید خروجی، بی‌اعتمادی سیستم کنترل و افزایش ریسک فرآیندی می‌گردد.

در این نقطه، نوآوری Multi-Echo Tracking وارد عمل می‌شود. برخلاف الگوریتم‌های سنتی که صرفاً به دنبال قوی‌ترین پژواک بالاتر از منحنی نگاشت هستند، این فناوری تمام پژواک‌های دریافتی را به‌صورت هم‌زمان شناسایی و علامت‌گذاری (Marking) می‌کند. به بیان دیگر، سیستم یک تصویر کامل از تمامی بازتاب‌ها – چه مربوط به موانع ثابت و چه مربوط به سطح متغیر محصول – ایجاد می‌نماید. سپس، به‌جای انتخاب یک سیگنال منفرد، رفتار هر پژواک را در طول زمان ردیابی پویا (Pursuing) می‌کند.

مزیت کلیدی این رویکرد آن است که سیستم می‌تواند منطق حرکتی سطح را تشخیص دهد. حتی اگر سیگنال سطح به‌طور موقت ضعیف شده و به زیر آستانه Mapping برسد، Multi-Echo Tracking با تکیه بر تاریخچه سیگنال‌ها و الگوی تغییرات، همچنان مسیر واقعی سطح را دنبال می‌کند و آن را با پژواک‌های ثابت اشتباه نمی‌گیرد. این توانایی، عملاً احتمال پرش به Double Echo یا قفل شدن روی بازتاب‌های اشتباه را از بین می‌برد.

در عمل، مقایسه عملکرد این فناوری با روش‌های سنتی نشان می‌دهد که در نقاط بحرانی مخزن – به‌ویژه نزدیکی موانع داخلی یا در شرایط ناپایدار فرآیندی – خروجی اندازه‌گیری به‌مراتب پایدارتر و قابل اعتمادتر باقی می‌ماند. این پایداری نه‌تنها برای نمایش سطح، بلکه برای حلقه‌های کنترلی، آلارم‌ها و سیستم‌های ایمنی (SIS) اهمیت حیاتی دارد، زیرا از تحریک‌های کاذب و تصمیم‌گیری‌های اشتباه جلوگیری می‌کند.

فناوری Multi-Echo Tracking بخشی از هسته تحلیلی نرم‌افزار هوشمند PulseMaster exact است؛ پلتفرمی که Endress+Hauser برای دستیابی به بالاترین دقت و قابلیت اطمینان در مخازن با ساختار داخلی پیچیده توسعه داده است. به زبان ساده، اگر روش‌های قدیمی را مانند چراغ‌قوه‌ای در نظر بگیریم که فقط به روشن‌ترین نقطه نگاه می‌کند و با دیدن سایه‌ها دچار سردرگمی می‌شود، Multi-Echo Tracking یک سیستم راداری پیشرفته است که تمام اشیای ثابت و متحرک مخزن را به‌صورت هم‌زمان زیر نظر دارد و حتی در سخت‌ترین شرایط، مسیر واقعی سطح محصول را گم نمی‌کند.

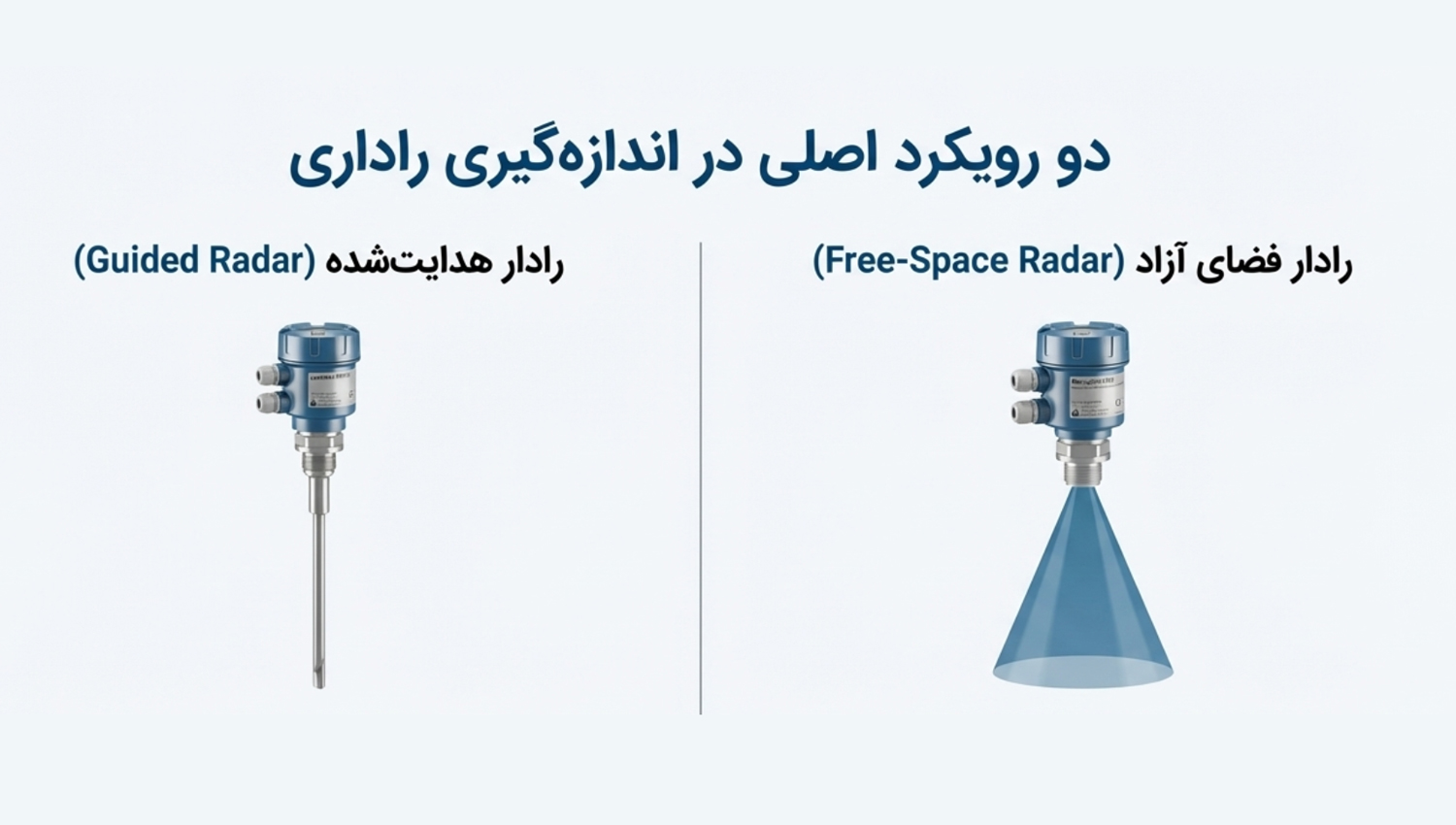

مفهوم مهم دوم، تفاوت بین رادار فضای آزاد (Free Space Radar) و رادار هدایت‌شده یا موج‌هدایت‌شونده (Guided Wave Radar) است. در رادارهای فضای آزاد، امواج از طریق آنتن به داخل مخزن تابیده می‌شوند و پس از برخورد با سطح سیال بازمی‌گردند. این نوع رادار برای اغلب مخازن استاندارد بسیار مناسب است. در مقابل، در رادارهای هدایت‌شده، موج راداری روی یک کابل، سیم یا میله فلزی هدایت می‌شود و به سمت پایین حرکت می‌کند. این طراحی، رادار هدایت‌شده را به گزینه‌ای ایده‌آل برای شرایط سخت، مخازن باریک، وجود موانع داخلی یا سیالات با DK پایین تبدیل می‌کند.

بررسی تخصصی خانواده Micropilot (رادارهای فضای آزاد)

خانواده Micropilot مجموعه‌ای گسترده از ترانسمیترهای راداری غیرتماسی شرکت Endress+Hauser را شامل می‌شود که برای طیف متنوعی از کاربردهای صنعتی و نیمه‌صنعتی طراحی شده‌اند و در فروشگاه دراک به‌صورت تخصصی عرضه می‌گردند. این خانواده با در نظر گرفتن نیازهای متفاوت بازار، از پروژه‌های ساده آب و فاضلاب تا کاربردهای هوشمند و متصل به فضای ابری، بر اساس فرکانس کاری، سطح دقت و حوزه کاربرد به چند دسته اصلی تقسیم می‌شود. در این میان، سری‌های کامپکت و اقتصادی، نقطه شروع بسیاری از پروژه‌ها هستند؛ جایی که کنترل هزینه اهمیت دارد اما کیفیت و پایداری اندازه‌گیری همچنان در اولویت باقی می‌ماند.

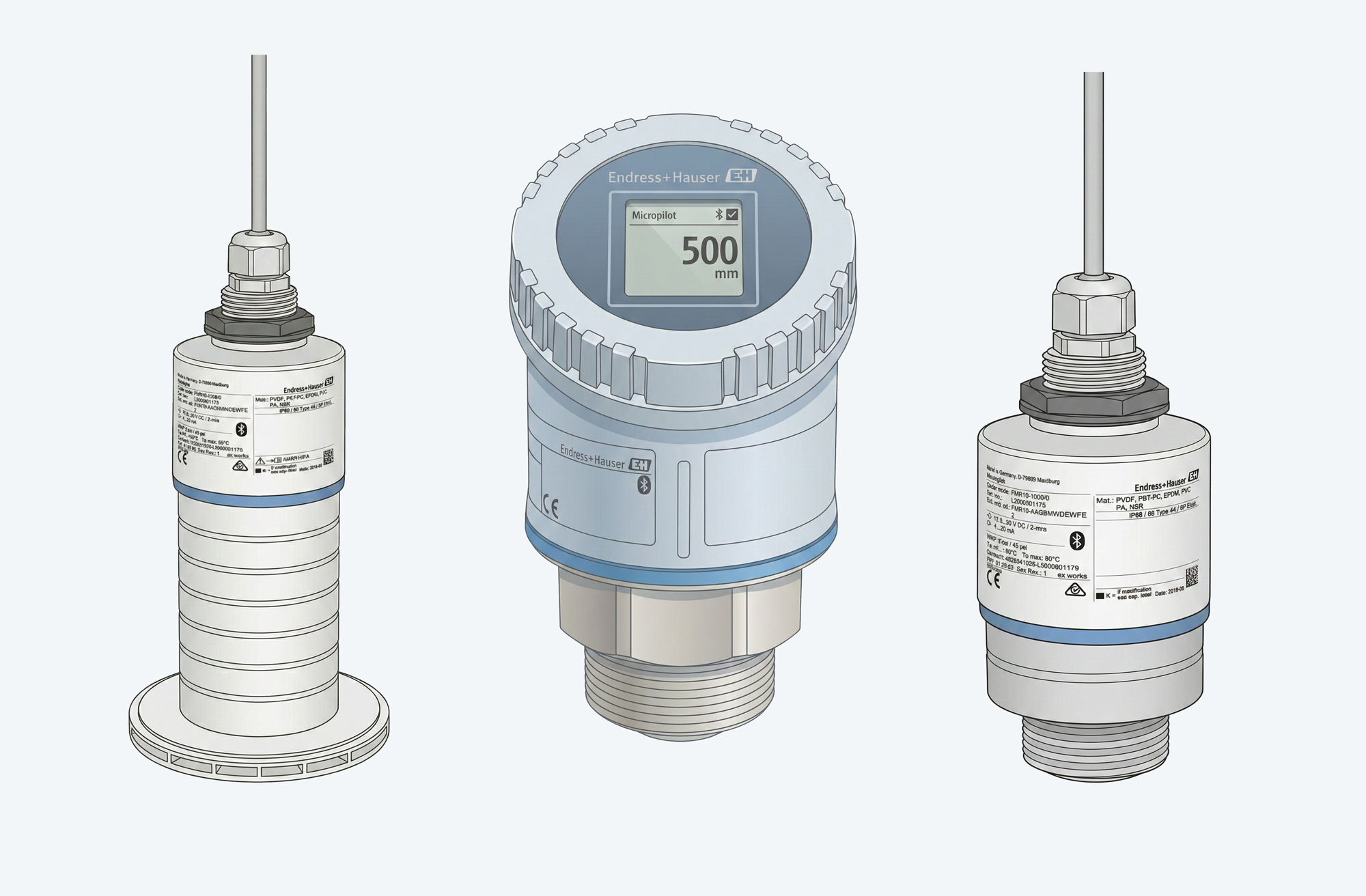

مدل‌های Micropilot FMR10 و FMR10B به‌عنوان کوچک‌ترین و اقتصادی‌ترین رادارهای این خانواده شناخته می‌شوند. FMR10B نسخه به‌روزتر این تجهیز است که از چیپ راداری ۸۰ گیگاهرتز بهره می‌برد و دقت و تمرکز پرتو بهتری ارائه می‌دهد. این مدل‌ها به‌طور گسترده در تصفیه‌خانه‌های آب، مخازن ذخیره آب و کانال‌های باز مورد استفاده قرار می‌گیرند. یکی از ویژگی‌های شاخص آن‌ها، امکان راه‌اندازی و تنظیم از طریق بلوتوث و اپلیکیشن SmartBlue است؛ بدون نیاز به باز کردن درب تجهیز یا حضور در کنار تابلو برق. بدنه تمام PVDF نیز مقاومت بالایی در برابر رطوبت، خوردگی و شرایط محیطی نامناسب ایجاد می‌کند.

در سطحی بالاتر، Micropilot FMR20 و FMR20B قرار دارند که می‌توان آن‌ها را نسخه صنعتی‌تر FMR10 دانست. این تجهیزات با پشتیبانی از خروجی HART، برای کاربردهایی مانند مخازن پمپاژ، حوضچه‌های جمع‌آوری پساب و مخازن ذخیره مواد شیمیایی ساده مناسب هستند. استفاده از فناوری رادار در این مدل‌ها، مشکلات رایج سنسورهای اولتراسونیک از جمله تأثیر باد، بخار و نوسانات دما را به‌طور کامل حذف می‌کند. مدل FMR20B با بهره‌گیری از فرکانس بالاتر، دارای زاویه پرتو متمرکزتری است که دقت اندازه‌گیری را در مخازن کوچک یا محیط‌های شلوغ افزایش می‌دهد.

مدل Micropilot FMR30B به‌عنوان یک رادار اقتصادی ۸۰ گیگاهرتزی، به‌طور ویژه برای مخازن پلاستیکی طراحی شده است. این تجهیز انتخابی ایده‌آل برای مخازن IBC و تانک‌های ذخیره مواد شیمیایی محسوب می‌شود. مزیت کلیدی FMR30B، توانایی اندازه‌گیری سطح از روی سقف مخازن پلاستیکی است؛ قابلیتی که امکان نصب بدون سوراخ‌کاری و بدون تماس مستقیم با سیال را فراهم می‌کند و از نظر ایمنی و نگهداری، ارزش بالایی برای کاربر ایجاد می‌نماید.

در نهایت، Micropilot FWR30 نماینده نسل جدید رادارهای هوشمند و متصل به فضای ابری است. این مدل به‌عنوان یکی از نخستین رادارهای IIoT در جهان شناخته می‌شود و برای مخازن سیار، تانکرهای حمل سوخت و نقاط دورافتاده که دسترسی به برق یا زیرساخت کنترلی وجود ندارد، طراحی شده است. FWR30 دارای باتری داخلی با عمر تا ۱۵ سال، سیم‌کارت داخلی و قابلیت ارسال مستقیم داده‌ها به پلتفرم ابری Netilion است. به این ترتیب، کاربر می‌تواند سطح مخازن خود را در هر زمان و از هر نقطه جهان، تنها از طریق موبایل یا مرورگر وب پایش کند.

این تنوع در سری Compact خانواده Micropilot، به مهندسین و بهره‌برداران اجازه می‌دهد تا متناسب با نوع مخزن، شرایط محیطی و سطح هوشمندی مورد نیاز، دقیق‌ترین و مقرون‌به‌صرفه‌ترین راهکار راداری را انتخاب کنند؛ بدون آنکه کیفیت، ایمنی یا قابلیت اطمینان فرآیند قربانی شود.

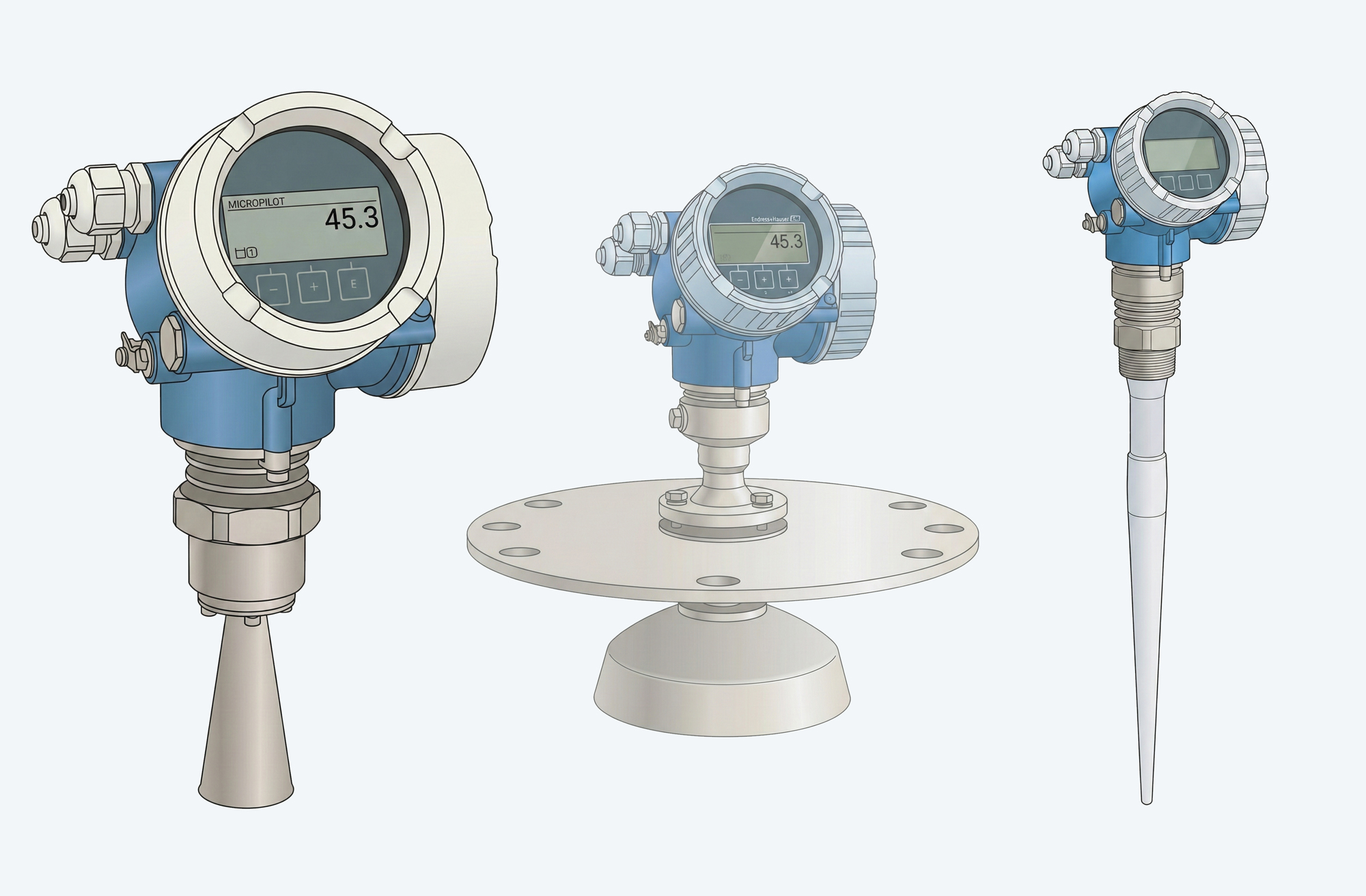

سری Standard Line یا FMR5x در خانواده Micropilot، به‌درستی به‌عنوان «Workhorse» صنعت نفت، گاز و فرآیندهای سنگین شناخته می‌شود. این سری طی سال‌ها بهره‌برداری مداوم در پالایشگاه‌ها، پتروشیمی‌ها و واحدهای فرآیندی بزرگ، قابلیت اطمینان خود را در مقیاس صنعتی ثابت کرده و هزاران دستگاه از آن در تأسیسات ایران در حال کار هستند. ترانسمیترهای این خانواده عمدتاً بر پایه رادار ۲۶ گیگاهرتز (Pulse K-band) طراحی شده‌اند؛ فرکانسی که تعادل بسیار مناسبی میان نفوذپذیری سیگنال، پایداری اندازه‌گیری و سازگاری با شرایط سخت فرآیندی ایجاد می‌کند.

مدل Micropilot FMR51 به‌عنوان استاندارد اندازه‌گیری سطح مایعات در این خانواده شناخته می‌شود و یکی از پرفروش‌ترین رادارهای صنعتی Endress+Hauser به حساب می‌آید. این تجهیز برای شرایط سخت فرآیندی طراحی شده و در مخازن ذخیره نفت خام، راکتورهای شیمیایی و مخازن تحت فشار عملکردی پایدار و دقیق ارائه می‌دهد. FMR51 توانایی کار در دماها و فشارهای بالا را دارد و با دارا بودن تأییدیه‌های ایمنی عملکردی SIL2 و SIL3، انتخابی مطمئن برای کاربردهای ایمنی‌محور محسوب می‌شود. یکی از مزایای مهم این مدل، توانایی مدیریت و حذف بازتاب‌های مزاحم در مخازن پیچیده، به‌ویژه مخازن کروی، است که در بسیاری از رادارهای ساده‌تر به‌عنوان یک چالش جدی مطرح می‌شود.

برای صنایع حساس به بهداشت، Micropilot FMR52 به‌طور اختصاصی برای کاربردهای Hygienic توسعه یافته است. این مدل در صنایعی مانند تولید مواد غذایی، نوشیدنی و داروسازی، از جمله مخازن شیر، شربت‌ها و بیوراکتورها، کاربرد گسترده‌ای دارد. طراحی آنتن فلاش و هم‌سطح (Flush-mounted) که بدون درز و با PTFE پر شده است، از تجمع مواد و رشد باکتری جلوگیری می‌کند. علاوه بر این، FMR52 کاملاً با فرآیندهای شستشوی CIP و SIP سازگار است و امکان حفظ بالاترین استانداردهای بهداشتی را بدون افت دقت اندازه‌گیری فراهم می‌سازد. در کاربردهایی که شرایط فرآیندی به محدوده‌های اکستریم نزدیک می‌شود، مدل‌های Micropilot FMR53 و FMR54 وارد میدان می‌شوند. این ترانسمیترها برای محیط‌هایی با فشار بسیار بالا، دماهای شدید و شرایط پیچیده داخلی طراحی شده‌اند. به‌ویژه FMR54 با آنتن شیپوری (Horn) خود، گزینه‌ای ایده‌آل برای راکتورها و برج‌های تقطیر با دماهایی تا حدود ۴۰۰ درجه سانتی‌گراد است. طراحی آنتن در این مدل به‌گونه‌ای انجام شده که از تشکیل و تجمع قطرات میعان روی سطح لنز جلوگیری می‌کند و در نتیجه، سیگنال بازگشتی پایدار و قابل اعتماد باقی می‌ماند؛ موضوعی که در فرآیندهای داغ و بخاردار اهمیت حیاتی دارد.

برای اندازه‌گیری سطح مواد جامد فله‌ای، Micropilot FMR57 به‌عنوان یک رادار تخصصی ۲۶ گیگاهرتز طراحی شده است. این مدل در سیلوهای سیمان، گندم، خوراک دام، زغال‌سنگ و سایر جامدات فله‌ای کاربرد گسترده دارد. ویژگی متمایز FMR57 استفاده از آنتن سهموی (Parabolic) است که انرژی راداری را به‌صورت متمرکز روی سطح ناهموار توده‌های جامد هدایت می‌کند. این تمرکز بالا باعث می‌شود حتی در شرایطی با سطح نامنظم، گرد و غبار شدید یا ارتفاع زیاد سیلو، اندازه‌گیری سطح با دقت و پایداری بالا انجام شود.

سری پیشرفته ۸۰ گیگاهرتز رادارهای Micropilot (FMR6x و B-Series)

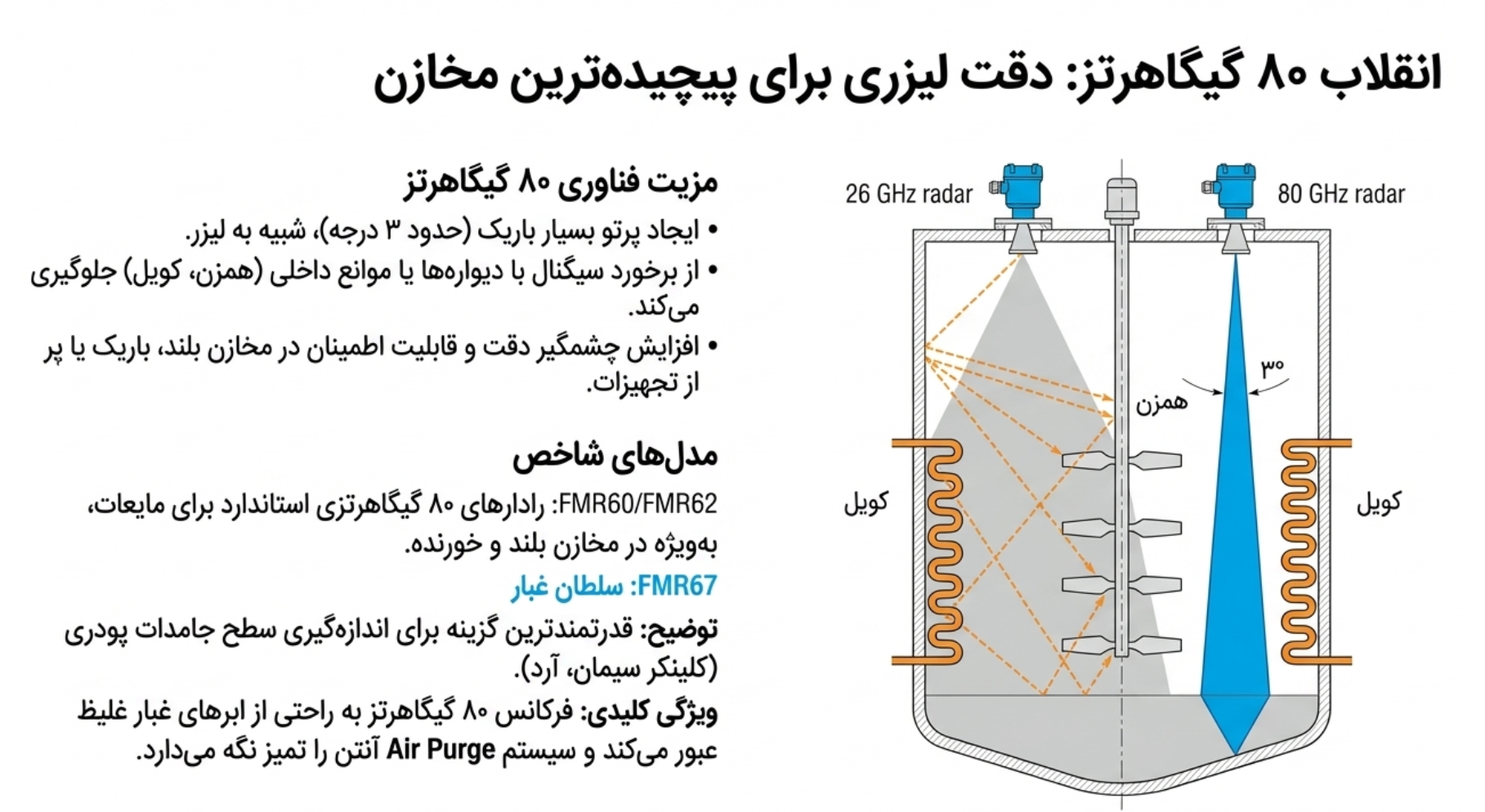

نسل جدید رادارهای ۸۰ گیگاهرتز Endress+Hauser با فناوری پیشرفته، انقلابی در اندازه‌گیری سطح ایجاد کرده‌اند. این فناوری، زاویه پرتو بسیار باریکی حدود ۳ درجه تولید می‌کند، به‌گونه‌ای که پرتو رادار مانند لیزر عمل کرده و از برخورد با دیواره‌ها یا موانع جانبی جلوگیری می‌کند. این ویژگی، دقت و قابلیت اطمینان در اندازه‌گیری در مخازن پیچیده و پرموانع را به‌طور چشمگیری افزایش می‌دهد.

Micropilot FMR60 و FMR60B
رادارهای استاندارد ۸۰ گیگاهرتز برای مایعات هستند که برای مخازنی با همزن داخلی، کویل‌های حرارتی یا مخازن بلند و باریک مناسب می‌باشند. ویژگی برجسته این تجهیزات، آنتن کوچک و جمع‌وجور آن‌هاست که امکان نصب روی فلنج‌های کوچک ۱.۵ اینچی را فراهم می‌کند. نسخه‌های B دارای فناوری Heartbeat هستند که قابلیت خودعیب‌یابی پیشرفته را ارائه می‌دهند.

Micropilot FMR62 و FMR62B
این مدل‌ها نسخه‌های ۸۰ گیگاهرتز با تمرکز ویژه بر مقاومت شیمیایی هستند و برای مخازن حاوی اسیدهای بسیار خورنده و مخازن بلند تا ارتفاع ۸۰ متر طراحی شده‌اند. آنتن یکپارچه PTFE آن‌ها بدون هیچ قطعه فلزی در تماس با سیال، ایمنی و دوام بیشتری در محیط‌های خورنده فراهم می‌کند.

Micropilot FMR67 و FMR67B – سلطان غبار
این رادارها قدرتمندترین گزینه برای اندازه‌گیری سطح جامدات پودری هستند و کاربرد گسترده‌ای در سیلوهای کلینکر سیمان، سیلوهای آرد و معادن دارند. فرکانس ۸۰ گیگاهرتز آن‌ها به‌راحتی از میان ابرهای غبار غلیظ عبور می‌کند و مجهز به سیستم Air Purge است که آنتن را در صورت چسبیدن مواد به‌طور خودکار تمیز می‌کند.

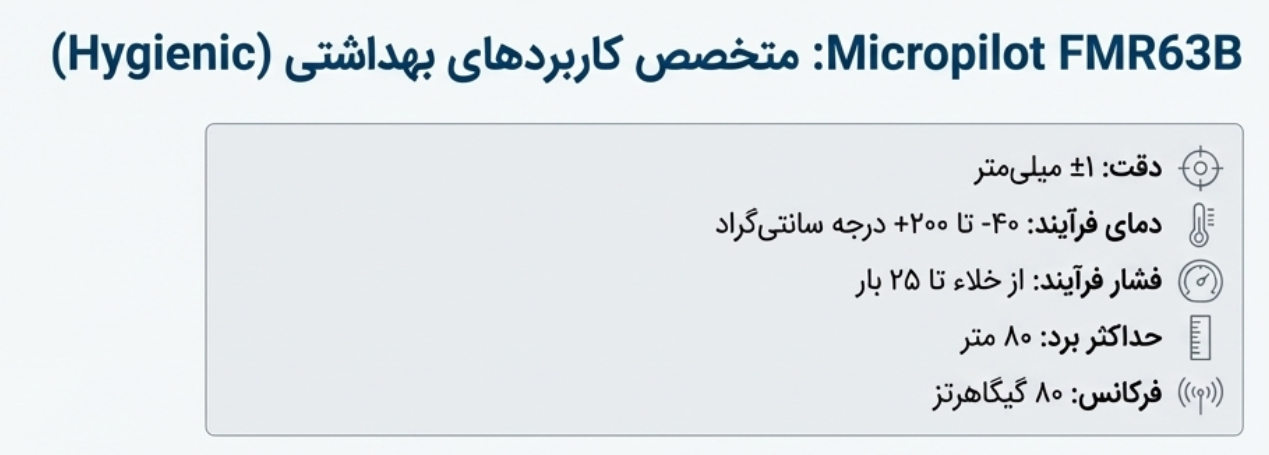

مدل‌های جدید FMR63B و FMR66B
این مدل‌ها تکمیل‌کننده نسل جدید سری B هستند و تمرکز ویژه‌ای بر کاربردهای بهداشتی (FMR63B) و کاربردهای دقیق عمومی (FMR66B) دارند. این تجهیزات دارای رابط کاربری جدید و نمایشگرهای هوشمند با قابلیت تغییر رنگ (قرمز/سبز) هستند که وضعیت خطا را حتی از فاصله دور به‌راحتی نشان می‌دهند.

سری دقیق Tank Gauging (کاربرد تجاری)

تجهیزات Micropilot NMR81 و NMR84 در دسته رادارهای سطح‌سنج دقیق قرار می‌گیرند و دقت اندازه‌گیری آن‌ها به حدود ±0.5 میلی‌متر می‌رسد. این دستگاه‌ها به‌طور ویژه برای انتقال مالی و تجاری نفت و گاز (Custody Transfer) طراحی شده‌اند و با استانداردهای بین‌المللی مانند NMi و PTB تأیید شده‌اند. معمولاً این رادارها روی مخازن استراتژیک ذخیره نصب می‌شوند تا در فرآیندهای تجاری، دقت و صحت اندازه‌گیری تضمین شود.

انتقال مالکیت در صنعت نفت و گاز به معاملاتی گفته می‌شود که طی آن مواد فیزیکی از یک اپراتور به اپراتور دیگر منتقل می‌شوند. این شامل انتقال نفت خام و فرآورده‌های نفتی بین مخازن و واگن‌های ریلی، بارگیری روی کشتی‌ها و سایر معاملات مشابه است. در زمینه اندازه‌گیری سیالات، انتقال مالکیت به عنوان یک نقطه اندازه‌گیری (Metering Point) تعریف می‌شود که در آن جریان سیال برای فروش بین دو طرف اندازه‌گیری می‌گردد. در این فرآیند، دقت اندازه‌گیری برای هر دو طرف — هم شرکت تحویل‌دهنده و هم گیرنده نهایی — از اهمیت بالایی برخوردار است. اصطلاح «اندازه‌گیری مالی» (Fiscal Metering) اغلب به جای انتقال مالکیت به‌کار می‌رود و به اندازه‌گیری در نقطه‌ای از معامله تجاری اشاره دارد، مانند زمانی که مالکیت محصول تغییر می‌کند. استفاده از این اصطلاح به‌معنای کیفیت مشخصی برای ابزار اندازه‌گیری نیست؛ «مالی» بیشتر به کاربرد متر در امور مالی و حسابرسی اشاره دارد تا کیفیت خود ابزار.

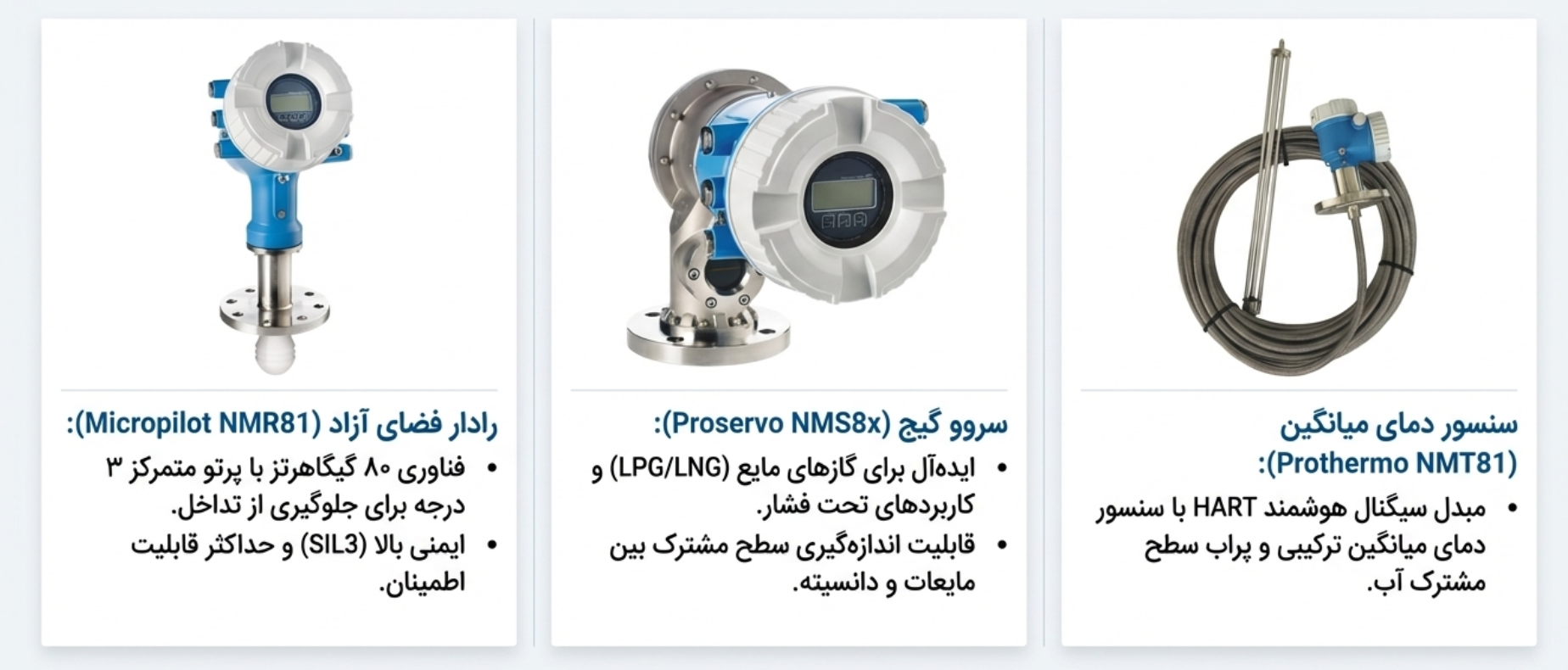

سری NMR Endress+Hauser به دلیل دقت بی‌نظیر خود، به ویژه در معاملات مالی و Custody Transfer، شناخته شده است. Micropilot NMR81 با فرکانس ۸۰ گیگاهرتز و آنتن لنزی Drip-off، پرتویی بسیار باریک با زاویه ۳ درجه ایجاد می‌کند و فاصله ۷۰ متری را با دقت ±۰.۵ میلی‌متر اندازه‌گیری می‌کند. طراحی خاص آنتن، از بازتاب‌های مزاحم دیواره جلوگیری کرده و دقت اندازه‌گیری حتی در نزدیکی دیواره مخازن حفظ می‌شود. مدل NMR84 برای نصب در چاهک‌های آرام‌کننده (Stilling Well) طراحی شده و با فرکانس ۶ گیگاهرتز و آنتن تخت، خطاهای ناشی از میعان و رسوب را کاهش می‌دهد. این مدل نیز استانداردهای بین‌المللی OIML R85 و API را برای پایش دقیق موجودی مخازن بزرگ ارائه می‌کند.

---

خانواده Levelflex: رادارهای موج هدایت‌شده (GWR)

در برخی کاربردها، رادار فضای آزاد قادر به ارائه اندازه‌گیری دقیق نیست. به‌عنوان مثال، وقتی سطح مایع با کف غلیظ (Foam) پوشیده شده باشد یا ثابت دی‌الکتریک برخی گازها و مایعات مانند LPG بسیار پایین باشد، امواج رادار به سختی بازتاب می‌شوند. در این شرایط، خانواده Levelflex با فناوری TDR (Time Domain Reflectometry) وارد عمل می‌شود. در این روش، پالس‌ها بر روی یک سیم بکسل یا میله هدایت شده و انرژی خود را از دست نمی‌دهند، حتی در مواجهه با کف ضخیم. مزایای منحصر به فرد Levelflex شامل قابلیت عبور از لایه‌های کف بدون افت انرژی و امکان اندازه‌گیری همزمان سطح کل مایع و سطح آب زیر نفت است، که در کاربردهای صنعتی و پالایشگاهی بسیار حیاتی است.

---

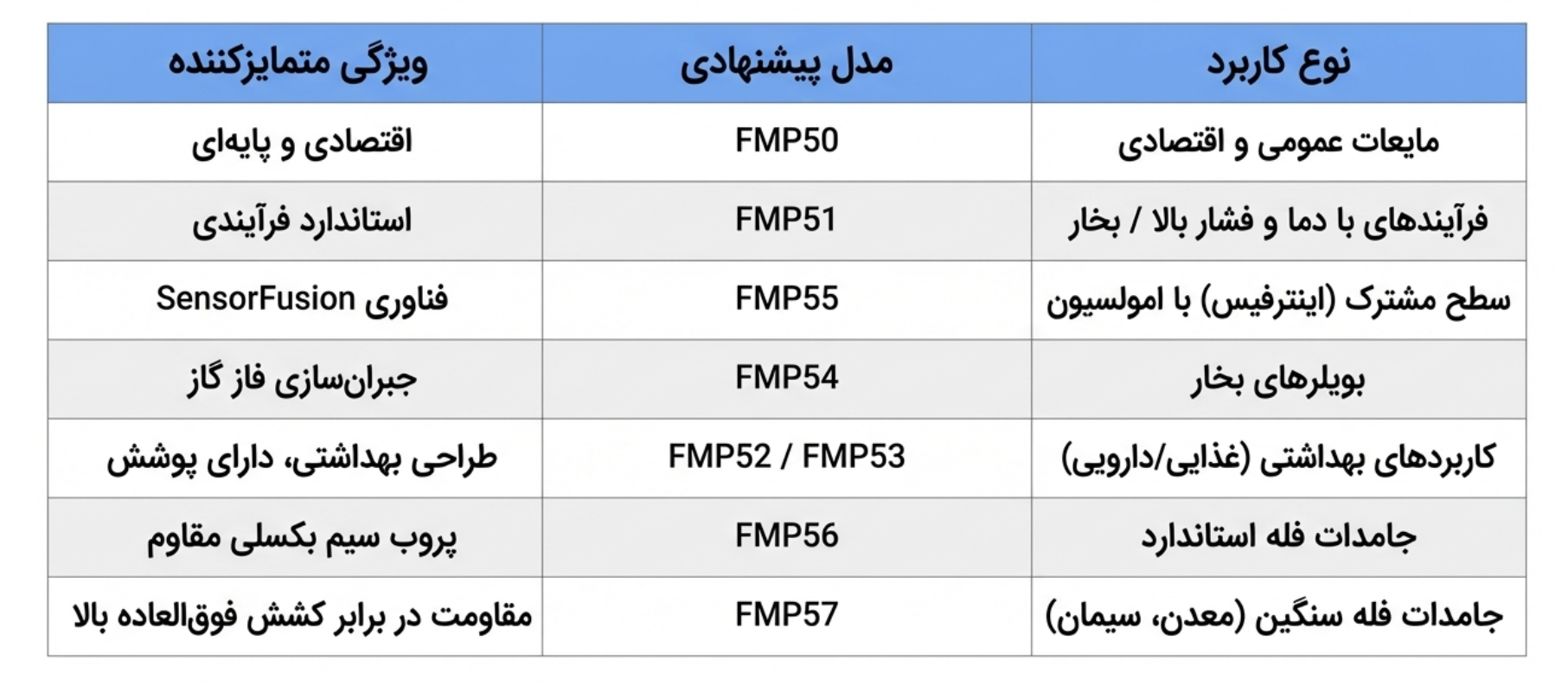

راهنمای انتخاب راداری های گروه LevelFlex

خانواده تجهیزات Levelflex بر پایه فناوری رادار هدایت‌شده (Guided Wave Radar – GWR) و اصل بازتاب‌سنجی در دامنه زمان (TDR) عمل می‌کند. این خانواده شامل مدل‌های متنوعی است که با هدف پاسخگویی به نیازهای مختلف، از کاربردهای استاندارد تا شرایط بسیار سخت فرآیندی، طراحی شده‌اند [۱۴۹۴، ۱۴۹۵]. در ادامه، مدل‌های کلیدی این خانواده تشریح می‌شوند.

---

۱. مدل‌های اختصاصی مایعات

• Levelflex FMP50: مدل پایه برای کاربردهای استاندارد در مایعات که نیاز به مقاومت شیمیایی بالا یا تحمل دما و فشار زیاد ندارند [۴، ۱۴۹۶]. این مدل معمولاً در مخازن ذخیره آب و فرآیندهای یوتیلیتی مورد استفاده قرار می‌گیرد .

• Levelflex FMP51: سنسور پیشرفته برای اندازه‌گیری سطح مایعات و سطح مشترک (Interface) است. این دستگاه در شرایطی که سطح سیال متلاطم است یا کف تشکیل می‌شود، پایداری بالایی دارد و قادر است تا دمای ۲۰۰ درجه سانتی‌گراد و فشار ۴۰ بار را تحمل کند.

• Levelflex FMP52: دارای کاوشگر با پوشش کامل PFA/PTFE، مناسب برای مایعات خورنده و اسیدی است. طراحی بدون شکاف این مدل، آن را برای کاربردهای صنایع غذایی و دارویی ایده‌آل می‌کند.

• Levelflex FMP53: منحصراً برای الزامات بهداشتی بالا در صنایع غذایی و علوم زیستی طراحی شده است. این مدل مطابق با استانداردهای EHEDG و 3-A ساخته شده و مقاوم در برابر فرآیندهای شستشوی CIP است .

---

۲. مدل‌های کاربرد خاص و شرایط سخت (Extreme)

• Levelflex FMP54: طراحی‌شده برای دما و فشارهای بسیار بالا (تا ۴۵۰ درجه سانتی‌گراد و ۴۰۰ بار) . این سنسور به ویژه در بویلرهای بخار کاربرد دارد و مجهز به سیستم جبران‌سازی فاز گاز (Gas Phase Compensation) برای حفظ دقت در حضور بخار متراکم است .

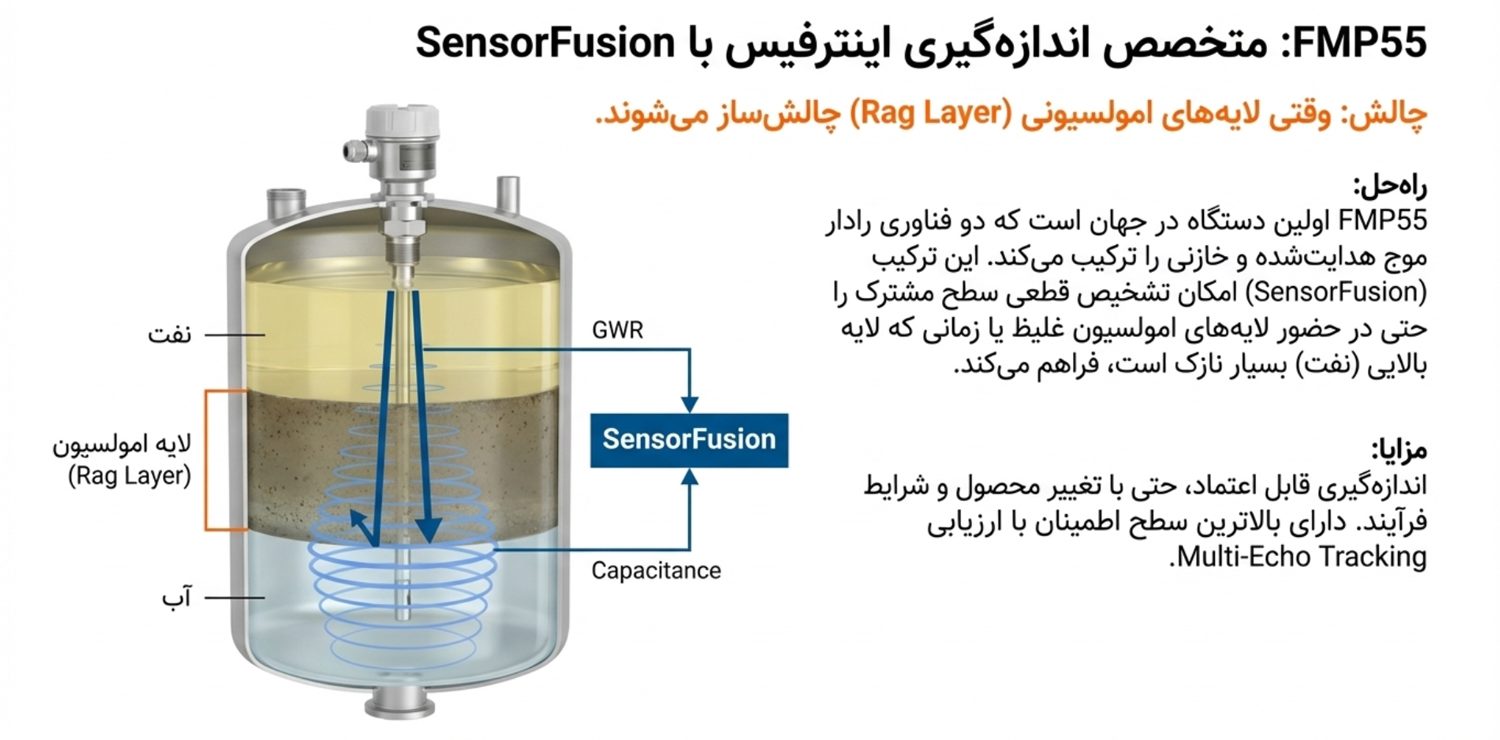

• Levelflex FMP55: نوآورانه‌ترین دستگاه برای اندازه‌گیری سطح مشترک است که از فناوری SensorFusion (ترکیب رادار هدایت‌شده و اندازه‌گیری خازنی) بهره می‌برد . این مدل حتی در لایه‌های امولسیونی غلیظ که مرز بین دو مایع شفاف مشخص نیست، اندازه‌گیری دقیقی ارائه می‌دهد [.

---

۳. مدل‌های اختصاصی جامدات فله (Bulk Solids)

• Levelflex FMP56: مدل اقتصادی و پایه برای اندازه‌گیری سطح جامدات فله و پودرها در سیلوهای سبک تا متوسط است .

• Levelflex FMP57: قدرتمندترین مدل برای جامدات سنگین در سیلوهای بلند و انبارهای بزرگ است . این دستگاه برای تحمل نیروهای کششی سنگین (تا ۳۰ کیلو نیوتن) ناشی از حرکت جامدات طراحی شده و در محیط‌های پر گرد و غبار عملکرد بی‌نقص دارد .

---

تمامی مدل‌های خانواده Levelflex از ویژگی‌های هوشمندی مانند Multi-Echo Tracking برای ردیابی دقیق سیگنال در حضور موانع و HistoROM برای مدیریت ایمن داده‌ها و تنظیمات بهره می‌برند.

در نهایت، انتخاب مناسب فناوری و مدل سطح‌سنج، نقشی کلیدی در تضمین ایمنی، دقت و بهره‌وری فرآیندهای صنعتی دارد. همان‌طور که مرور شد، هر روش اندازه‌گیری سطح—از اولتراسونیک و هیدرواستاتیک گرفته تا خازنی و رادیومتری—دارای مزایا و محدودیت‌های خاص خود است و کاربرد آن‌ها به شرایط فرآیندی، ویژگی‌های سیال و الزامات دقت وابسته است. فناوری رادار، چه به شکل فضای آزاد (Micropilot) و چه هدایت‌شده (Levelflex)، با استفاده از امواج الکترومغناطیسی و الگوریتم‌های پیشرفته‌ای مانند Multi-Echo Tracking، توانسته بسیاری از محدودیت‌های سنتی را پشت سر بگذارد. این تجهیزات، با مقاومت در برابر تغییرات دما، فشار و خواص سیال، عبور از فوم، بخار و غبار و توانایی حذف بازتاب‌های مزاحم، سطحی پایدار و قابل اعتماد ارائه می‌کنند و امکان کنترل دقیق فرآیندهای حساس، جلوگیری از خسارات مالی و کاهش خطرات ایمنی را فراهم می‌آورند. خانواده Micropilot با طیف وسیعی از مدل‌ها از کاربردهای اقتصادی تا صنعتی و دقیق، و خانواده Levelflex با تمرکز بر رادار هدایت‌شده برای شرایط دشوار و اندازه‌گیری مواد جامد یا مایعات با خواص چالش‌برانگیز، نمونه‌ای برجسته از انعطاف‌پذیری و پیشرفت فناوری در این حوزه هستند. برای مهندسین بهره‌برداری، طراحی فرآیند و نگهداری، درک کامل ویژگی‌ها و محدودیت‌های هر مدل و انتخاب تجهیزات متناسب با شرایط عملیاتی، نه تنها باعث بهینه‌سازی عملکرد و کاهش خطاهای اندازه‌گیری می‌شود، بلکه نقش مؤثری در افزایش ایمنی، کاهش توقف‌های ناخواسته و مدیریت دقیق موجودی در مخازن و سیستم‌های ذخیره‌سازی ایفا می‌کند. به طور خلاصه، سرمایه‌گذاری در انتخاب صحیح سطح‌سنج، فراتر از یک الزام فنی، به یک تصمیم استراتژیک تبدیل شده است که هم به صرفه‌جویی اقتصادی و هم به تضمین سلامت و ایمنی فرآیند کمک می‌کند، و فناوری‌های مدرن راداری، به‌ویژه با قابلیت‌های هوشمند و انعطاف‌پذیر خود، استانداردی جدید در اندازه‌گیری سطح برای صنایع مختلف تعیین می‌نمایند.
