در دنیای پرشتاب فناوری و صنایع مختلف، تجهیزات و دستگاههای الکترونیکی نقش بسیار مهمی در تسهیل و بهبود فرآیندهای مختلف ایفا میکنند. این تجهیزات نه تنها در زندگی روزمره ما، بلکه در صنایع حیاتی مانند خودروسازی، پزشکی، هوافضا و صنایع نظامی نیز کاربردهای گستردهای دارند. با توجه به اهمیت و کاربرد گسترده این تجهیزات، اطمینان از عملکرد صحیح و پایدار آنها در شرایط محیطی مختلف بسیار حائز اهمیت است. این شرایط محیطی ممکن است شامل رطوبت، نفوذ آب، گرد و غبار، دماهای شدید و ضربههای خارجی باشد. برای حفظ عملکرد بهینه و دوام طولانیمدت دستگاههای الکترونیکی در این شرایط متنوع، طراحی و تولید این تجهیزات نیازمند رعایت استانداردهای سختگیرانهای است. یکی از مهمترین این استانداردها، درجه حفاظت IP (International Protection) است که به عنوان یک معیار جهانی برای ارزیابی و مقایسه میزان حفاظت دستگاهها در برابر عوامل محیطی مختلف به کار میرود.
استاندارد IP توسط کمیسیون بینالمللی الکتروتکنیکی (IEC) تعریف شده است و هدف اصلی آن، تعیین سطح حفاظت تجهیزات در برابر نفوذ ذرات جامد (مانند گرد و غبار) و مایعات (مانند آب) است. این استاندارد به کمک کدهایی که شامل اعداد و حروف هستند، میزان مقاومت دستگاهها را در برابر شرایط مختلف محیطی نشان میدهد. این کدها به تولیدکنندگان و مصرفکنندگان اطلاعات دقیقی درباره قابلیتهای حفاظتی دستگاهها ارائه میدهند، که این امر در انتخاب و استفاده صحیح از تجهیزات نقش بسیار مهمی دارد.
در این مقاله، به بررسی دقیق استاندارد IP خواهیم پرداخت. این بررسی شامل تعریف کامل کدهای IP، تحلیل جزئیات هر یک از ارقام و حروف موجود در این کدها، و کاربردهای متنوع آن در صنایع مختلف خواهد بود. همچنین به اهمیت رعایت این استاندارد در طراحی و تولید تجهیزات الکترونیکی و نقش آن در افزایش ایمنی و کارایی محصولات پرداخته خواهد شد. علاوه بر این، به بررسی چگونگی تأثیر استاندارد IP بر تصمیمگیریهای مصرفکنندگان و مدیران خرید در انتخاب تجهیزات مناسب برای شرایط خاص محیطی نیز خواهیم پرداخت. با توجه به اهمیت بالای این موضوع در صنعت الکترونیک و سایر صنایع وابسته، این مقاله میتواند به عنوان یک منبع جامع و کاربردی برای افرادی که در زمینه طراحی، تولید و استفاده از تجهیزات الکترونیکی فعالیت میکنند، مورد استفاده قرار گیرد.
درجه IP (که همچنین به عنوان رتبه حفاظت از نفوذ یا درجه حفاظت بینالمللی شناخته میشود) روشی برای نشان دادن میزان اثربخشی محفظههای الکتریکی در جلوگیری از ورود اجسام خارجی مانند گرد و غبار، رطوبت، مایعات و ضربات تصادفی است.
استاندارد IP چیست؟
استاندارد IP یک سیستم طبقهبندی بینالمللی است که درجه حفاظت تجهیزات الکتریکی در برابر نفوذ اجسام خارجی، گرد و غبار و آب را مشخص میکند. این استاندارد توسط کمیسیون الکتروتکنیکی بینالمللی (IEC) تدوین شده و در سراسر جهان به طور گستردهای مورد استفاده قرار میگیرد. کد IP معمولاً به صورت دو یا سه رقمی بوده و بر روی تجهیزات الکتریکی مختلف مانند سنسورها، دستگاههای ابزار دقیق، چراغها، جعبههای اتصال و… درج میشود.

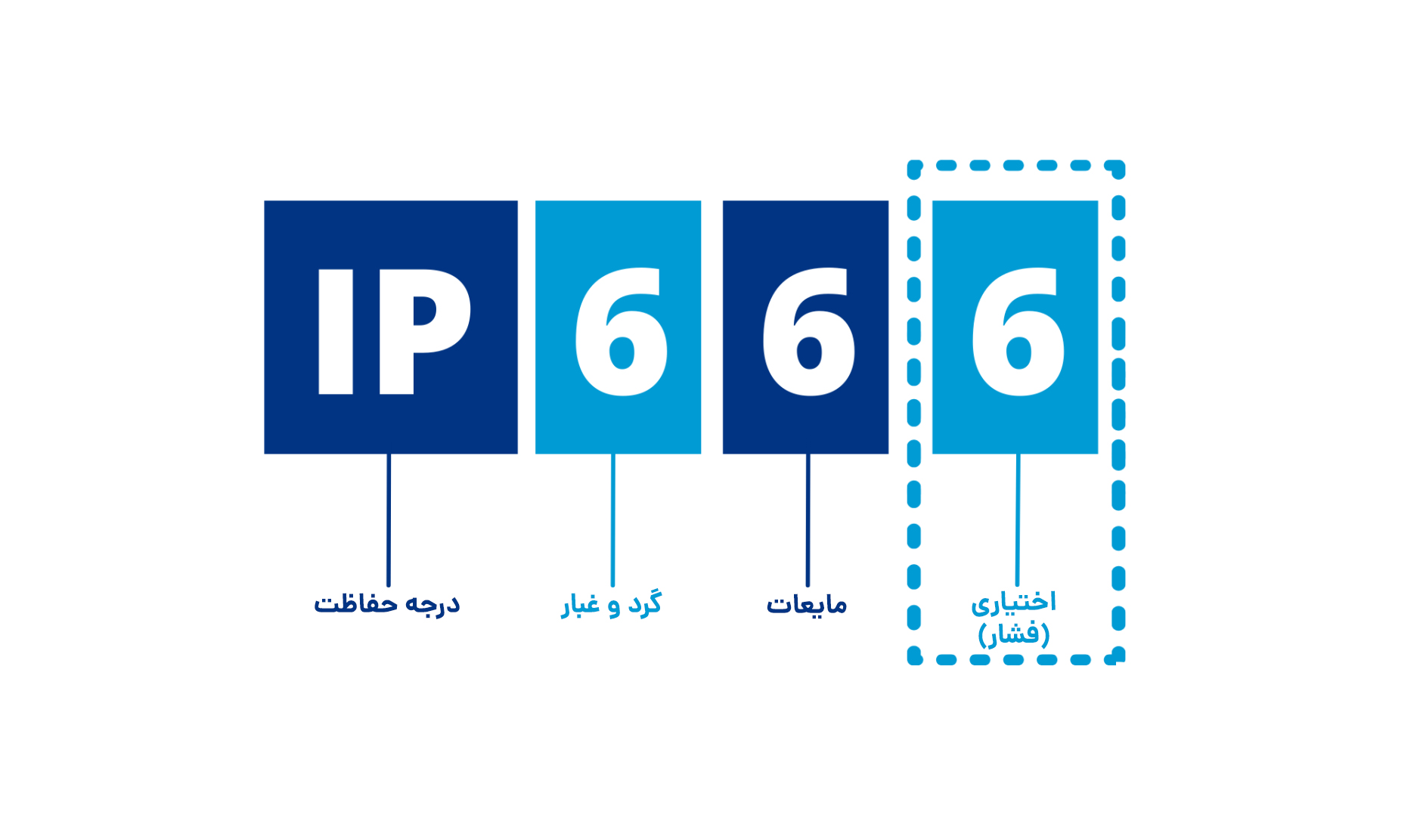

ساختار کد IP
کد IP از دو یا سه رقم تشکیل شده است که هر رقم به معنی خاصی اشاره دارد:
- رقم اول: این رقم درجه حفاظت در برابر نفوذ اجسام خارجی و تماس با قسمتهای برقدار را نشان میدهد. هرچه این رقم بزرگتر باشد، حفاظت در برابر نفوذ اجسام خارجی بیشتر است.
- رقم دوم: این رقم درجه حفاظت در برابر نفوذ آب را نشان میدهد. هرچه این رقم بزرگتر باشد، حفاظت در برابر نفوذ آب بیشتر است.
- رقم سوم (اختیاری): این رقم درجه حفاظت در برابر ضربه را نشان میدهد.
تفسیر ارقام کد IP
رقم اول: حفاظت در برابر نفوذ اجسام خارجی
- 0: حفاظت نشده
- 1: حفاظت در برابر اجسام بزرگتر از 50 میلیمتر
- 2: حفاظت در برابر اجسام بزرگتر از 12 میلیمتر
- 3: حفاظت در برابر اجسام بزرگتر از 2.5 میلیمتر
- 4: حفاظت در برابر اجسام بزرگتر از 1 میلیمتر
- 5: حفاظت در برابر گرد و غبار (جلوگیری از نفوذ مقدار مضر گرد و غبار)
- 6: حفاظت کامل در برابر گرد و غبار (کاملاً ضد گرد و غبار)
رقم دوم: حفاظت در برابر نفوذ آب
- 0: حفاظت نشده
- 1: حفاظت در برابر قطرات آب عمودی
- 2: حفاظت در برابر قطرات آب با زاویه 15 درجه
- 3: حفاظت در برابر پاشش آب
- 4: حفاظت در برابر پاشش آب از همه جهات
- 5: حفاظت در برابر جت آب
- 6: حفاظت در برابر فواره آب
- 7: حفاظت در برابر غوطهوری موقت در آب
- 8: حفاظت در برابر غوطهوری طولانیمدت در آب
رقم سوم: حفاظت در برابر ضربه
- 0: حفاظت نشده
- 1: حفاظت در برابر ضربه با انرژی 0.225 ژول
- 2: حفاظت در برابر ضربه با انرژی 0.375 ژول
- 3: حفاظت در برابر ضربه با انرژی 0.5 ژول
- 4: حفاظت در برابر ضربه با انرژی 2 ژول
- 5: حفاظت در برابر ضربه با انرژی 6 ژول
- 6: حفاظت در برابر ضربه با انرژی 20 ژول
چرا استاندارد IP مهم است؟
- حفاظت از تجهیزات: تجهیزات الکترونیکی اغلب در محیطهای سخت و خشن مورد استفاده قرار میگیرند. استاندارد IP به تولیدکنندگان و مصرفکنندگان کمک میکند تا تجهیزاتی با سطح حفاظت مناسب را انتخاب کنند تا در برابر عوامل محیطی مانند رطوبت، گرد و غبار، ضربه و دماهای شدید مقاوم باشند.
- افزایش عمر مفید تجهیزات: با انتخاب تجهیزات با درجه حفاظت مناسب، میتوان از خرابی زودهنگام دستگاهها جلوگیری کرد و در نتیجه عمر مفید آنها را افزایش داد.
- ایمنی: برخی از تجهیزات الکترونیکی در محیطهای خطرناک مانند صنایع شیمیایی یا محیطهای انفجاری استفاده میشوند. استاندارد IP به اطمینان از ایمنی این تجهیزات در برابر نفوذ مایعات و گازهای قابل اشتعال کمک میکند.
- طراحی بهتر: تولیدکنندگان تجهیزات الکترونیکی میتوانند با در نظر گرفتن استاندارد IP، محصولات خود را به گونهای طراحی کنند که در برابر عوامل محیطی مقاومتر باشند.
مثالها
معنی IP66
درجه حفاظت IP66 یک استاندارد بینالمللی برای سنجش میزان حفاظت یک دستگاه یا محفظه در برابر نفوذ اجسام خارجی و آب است. این عدد از دو رقم تشکیل شده است:
- رقم اول (6): نشان میدهد که دستگاه کاملاً در برابر نفوذ گرد و غبار محافظت شده است. یعنی هیچ گرد و غباری نمیتواند وارد دستگاه شود.
- رقم دوم (6): نشان میدهد که دستگاه در برابر پاشش آب با فشار زیاد از هر جهتی مقاوم است. این یعنی دستگاه میتواند در برابر شستشو با آب قوی مقاومت کند، حتی اگر از زوایای مختلف به آن آب پاشیده شود.
به عبارت سادهتر، یک دستگاه با رتبه IP66:
- کاملاً ضد گرد و غبار است.
- در برابر آب با فشار زیاد مقاوم است.
کاربردهای درجه حفاظت IP66:
- محیطهای بیرونی: دستگاههای با این رتبه برای استفاده در فضای باز، مانند جعبههای اتصال، چراغهای خیابانی و دوربینهای مداربسته بیرونی بسیار مناسب هستند.
- صنایع: در صنایع مختلفی مانند نفت، گاز، پتروشیمی و صنایع غذایی که دستگاهها در معرض رطوبت و گرد و غبار قرار دارند، از دستگاههای با IP66 استفاده میشود.
- محیطهای مرطوب: دستگاههایی که در حمام، آشپزخانه و مکانهای مرطوب دیگر استفاده میشوند، معمولاً باید حداقل IP66 داشته باشند.
مقایسه با رتبههای دیگر:
- IP67: دستگاههای با IP67 علاوه بر مقاومت در برابر گرد و غبار، میتوانند برای مدت زمان مشخصی در آب غوطهور شوند.
- IP68: بالاترین سطح حفاظت در برابر آب را دارد و دستگاههای با این رتبه میتوانند در عمقهای مختلف آب به مدت طولانی قرار گیرند.
در کل، IP66 نشان میدهد که دستگاه مورد نظر دارای بالاترین سطح حفاظت در برابر گرد و غبار و پاشش آب است و برای استفاده در محیطهای سخت و خشن بسیار مناسب است.
- IP54: این کد نشان میدهد که دستگاه در برابر گرد و غبار محافظت شده و در برابر پاشش آب از همه جهات مقاوم است. این نوع حفاظت برای تجهیزات مورد استفاده در محیطهای صنعتی و خارجی مناسب است.
- IP67: این کد نشان میدهد که دستگاه کاملاً ضد گرد و غبار بوده و میتواند به مدت 30 دقیقه در عمق یک متری آب غوطهور شود. این نوع حفاظت برای تجهیزات مورد استفاده در محیطهای بسیار سخت و مرطوب مانند زیر آب مناسب است.
- IP68: این کد نشان میدهد که دستگاه کاملاً ضد گرد و غبار بوده و میتواند در عمق و مدت زمان مشخصی در آب غوطهور شود. شرایط دقیق غوطهوری در آب در مشخصات فنی دستگاه ذکر میشود.
نتیجهگیری
استاندارد IP یک ابزار قدرتمند برای ارزیابی میزان حفاظت تجهیزات الکتریکی است. با درک کامل این استاندارد، میتوان تجهیزات مناسب را برای کاربردهای مختلف انتخاب کرده و از عملکرد مطلوب و ایمنی آنها اطمینان حاصل کرد. در هنگام خرید تجهیزات الکتریکی، همیشه به کد IP درج شده بر روی دستگاه توجه کنید تا بتوانید بهترین انتخاب را داشته باشید.
