نقش اندازهگیری و ترانسمیترهای صنعتی در کنترل فرآیندهای مهندسی مدرن
در دنیای مهندسی امروز، اندازهگیری دقیق پارامترهایی نظیر فشار، جریان (Flow)، سطح (Level) و چگالی (Density) بهعنوان یکی از پایههای اساسی کنترل فرآیندهای صنعتی شناخته میشود. بدون در اختیار داشتن دادههای قابل اعتماد از این کمیتها، امکان پایش صحیح، تنظیم بهینه و تضمین ایمنی در سامانههای صنعتی عملاً وجود نخواهد داشت . تجهیزات اندازهگیری و انتقالدهندههای صنعتی (Transmitters) در این میان نقشی فراتر از یک ابزار اندازهگیری ساده ایفا میکنند و بهعنوان واسطی حیاتی میان فرآیند فیزیکی و سیستمهای کنترلی، مسئول مانیتورینگ مداوم، تنظیم خودکار و بهینهسازی مصرف انرژی در صنایع مختلف هستند . هدف نهایی از بهکارگیری این تجهیزات، دستیابی همزمان به بالاترین سطح ایمنی، نوآوری فنی، عملکرد پایدار و قابلیت اطمینان بلندمدت است؛ هدفی که تنها با ترکیب دانش مهندسی، فناوریهای نوین و طراحی دقیق محقق میشود. پیشرفتهای فناورانه در حوزه ابزار دقیق، بهویژه در دهههای اخیر، بهشدت متکی بر دستاوردهای علم میکروالکترونیک و مهندسی مواد بوده است. این پیشرفتها امکان طراحی حسگرهایی با ابعاد بسیار کوچک، دقت بسیار بالا و پایداری طولانیمدت را فراهم کردهاند. چنین تجهیزاتی نهتنها در شرایط کنترلشده آزمایشگاهی، بلکه در سختترین محیطهای صنعتی مانند اعماق دریا، تأسیسات نفت و گاز فراساحلی، رآکتورهای هستهای، صنایع شیمیایی خورنده و واحدهای فرآیندی با دما و فشار بسیار بالا، وظیفه پایش مداوم و قابل اعتماد را بر عهده دارند. همین گستره وسیع کاربرد، نیازمند طراحیهایی است که هم از نظر مکانیکی و هم از نظر الکترونیکی در بالاترین سطح بلوغ فنی قرار داشته باشند.
ترانسمیتر فشار

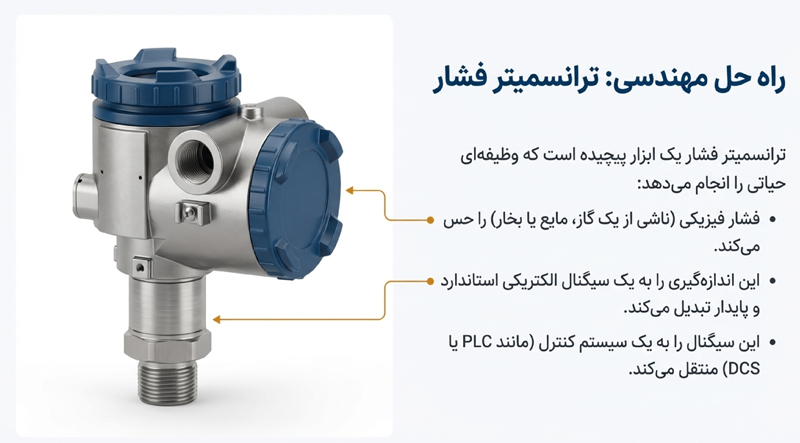

ترانسمیتر فشار یکی از بنیادیترین تجهیزات اندازهگیری در سامانههای صنعتی به شمار میرود که نقش آن تنها به نمایش عدد فشار محدود نمیشود، بلکه بهعنوان یک عنصر کلیدی در کنترل، ایمنی، پایش فرآیند و بهینهسازی مصرف انرژی عمل میکند. در بسیاری از فرآیندها، فشار بهصورت مستقیم یا غیرمستقیم با پارامترهایی مانند دبی (Flow)، سطح (Level) و حتی چگالی (Density) در ارتباط است. به همین دلیل، دقت، پایداری و قابلیت اطمینان ترانسمیتر فشار تأثیر مستقیمی بر عملکرد کل سیستم دارد. این تجهیزات به گونهای طراحی شدهاند که بتوانند فشار سیالات مختلف اعم از گاز، مایع یا بخار را در شرایط محیطی و فرآیندی بسیار متنوع اندازهگیری کرده و آن را به یک سیگنال الکتریکی استاندارد تبدیل کنند که برای سیستمهای کنترلی قابل فهم باشد.
انواع ترانسمیتر فشار بر اساس مرجع اندازهگیری:

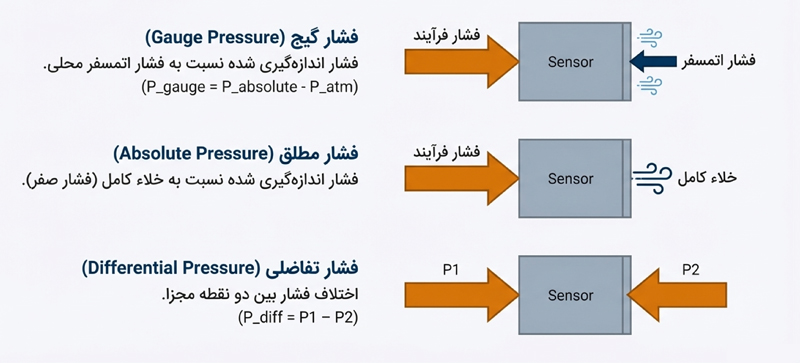

از نظر نوع فشار قابل اندازهگیری، ترانسمیترها معمولاً در سه دسته اصلی فشار نسبی یا گیج (Gauge Pressure)، فشار مطلق (Absolute Pressure) و فشار تفاضلی (Differential Pressure) قرار میگیرند. فشار گیج اختلاف فشار سیال با فشار اتمسفر را نشان میدهد و در بسیاری از کاربردهای عمومی صنعتی رایج است. فشار مطلق، مرجع خود را خلأ کامل در نظر میگیرد و برای فرآیندهایی که تغییرات فشار محیط میتواند بر اندازهگیری اثر بگذارد، اهمیت ویژهای دارد. فشار تفاضلی نیز اختلاف فشار بین دو نقطه از فرآیند را اندازهگیری میکند و اساس بسیاری از روشهای اندازهگیری دبی، سطح مخازن تحت فشار و پایش گرفتگی فیلترها بر همین اصل استوار است. دامنه اندازهگیری این تجهیزات بسیار گسترده بوده و میتواند از مقادیر بسیار پایین در حد میلیبار (mbar) تا فشارهای بسیار بالا در حد صدها بار (bar) یا حتی بیش از هزار بار را پوشش دهد.

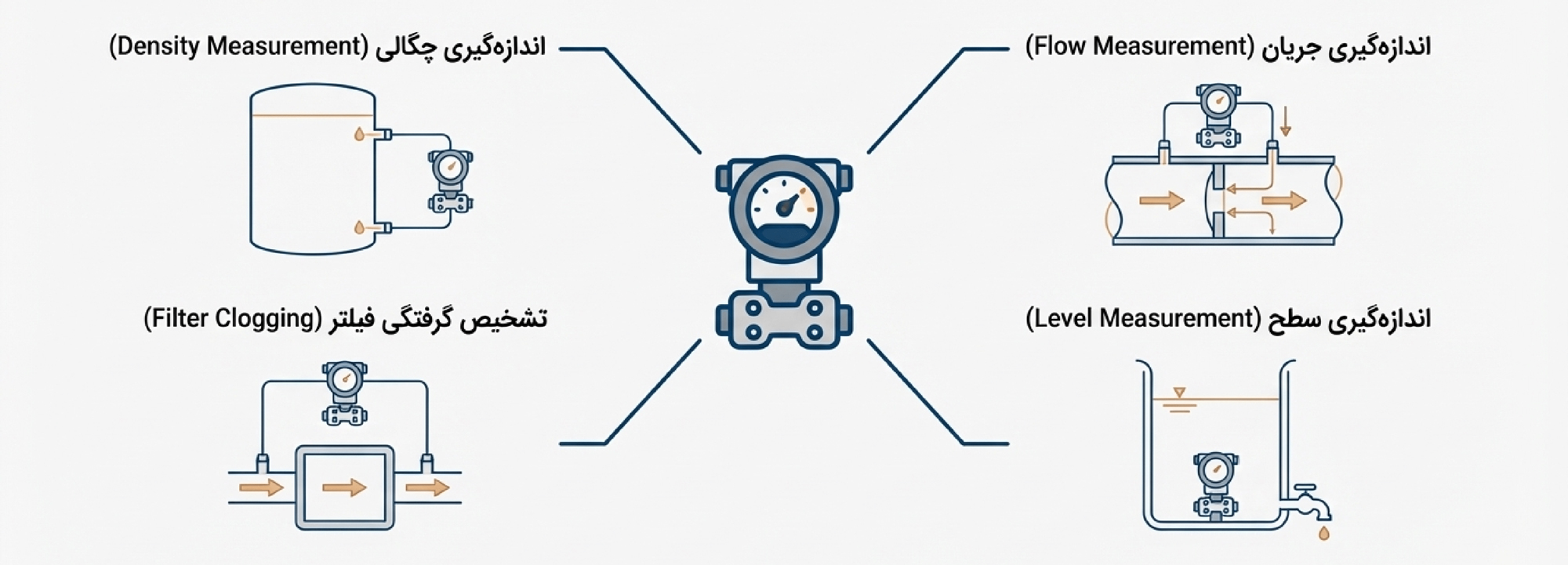

کاربردهای ترانسمیتر فشار تفاضلی در اندازهگیری سطح (Level)، جریان (Flow)، چگالی (Density) و تشخیص گرفتگی فیلتر
ترانسمیتر فشار تفاضلی (Differential Pressure)
اندازهگیری فشار تفاضلی (Differential Pressure) که به اختصار DP نامیده میشود، یکی از پرکاربردترین و منعطفترین روشها در مهندسی فرآیند به شمار میآید. این شیوه اندازهگیری، تنها به سنجش اختلاف فشار میان دو نقطه متکی است، اما همین اختلاف به مهندسان اجازه میدهد پارامترهای متنوعی مانند جریان سیال، سطح مایعات در مخازن، چگالی، و حتی وضعیت گرفتگی فیلترها را با دقت بالا پایش کنند. خروجی این تجهیزات معمولاً به صورت سیگنال استاندارد 4 تا 20 میلیآمپر ارائه میشود که بهراحتی در سیستمهای کنترل صنعتی قابل پردازش و انتقال است.

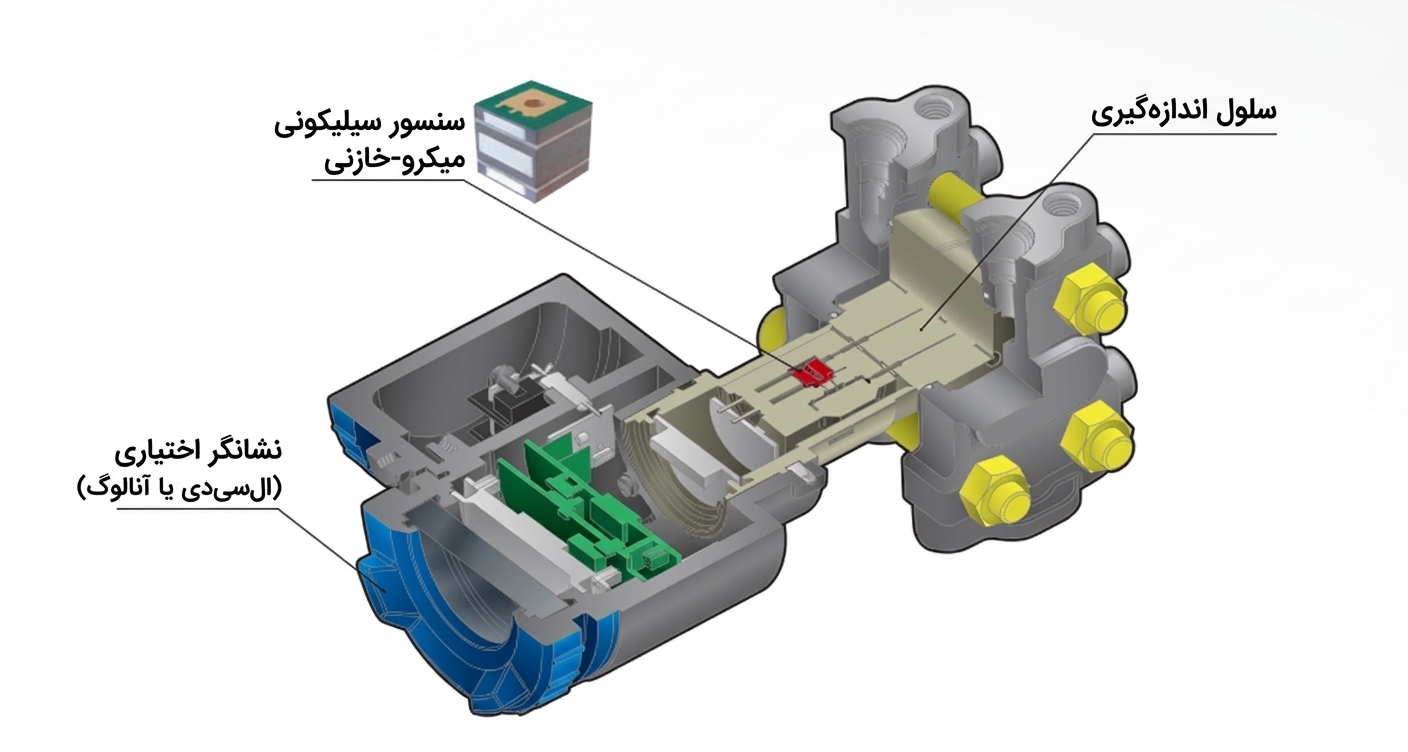

نمای داخلی و دیافراگم سنسور یک ترانسمیتر فشار هوشمند صنعتی
ساختار داخلی و عملکرد سنسورهای فشار در ترانسمیترهای هوشمند

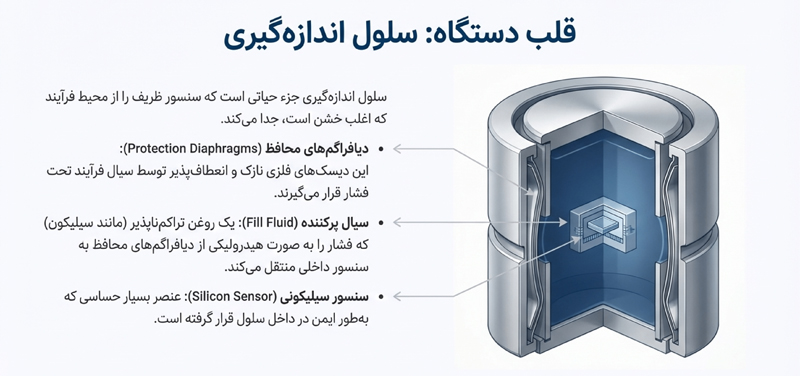

در قلب این ترانسمیترها، سلول اندازهگیری قرار دارد که وظیفه تبدیل فشار مکانیکی به سیگنال قابل پردازش را بر عهده دارد. یکی از پیشرفتهترین روشها در این زمینه، استفاده از حسگرهای مبتنی بر خازن ریزسیلیکونی (Micro-Capacitive Silicon Sensor) است. در این فناوری، یک دیافراگم بسیار نازک از جنس سیلیکون بهعنوان عنصر حساس عمل میکند. با اعمال فشار، این دیافراگم دچار تغییر شکل بسیار جزئی میشود و فاصله آن با الکترودهای ثابت تغییر میکند. این تغییر فاصله باعث تغییر ظرفیت خازنی (Capacitance) شده و همین تغییر بهعنوان مبنای اندازهگیری فشار مورد استفاده قرار میگیرد. مزیت اصلی این روش، حساسیت بالا، پاسخگویی دقیق و پایداری طولانیمدت است. طراحی دیافراگم سیلیکونی به گونهای است که اثرات نامطلوبی مانند هیسترزیس (Hysteresis) و خستگی مکانیکی به حداقل میرسد. طراحی خاص این سلولها که با عنوان ساختار «شناور» (Floating Design) شناخته میشود، به گونهای است که دیافراگم و اجزای خازنی آن بهصورت متقارن و آزاد در برابر فشار عمل میکنند. این طراحی، پایداری نقطه صفر (Zero Stability) را در بلندمدت تضمین کرده و باعث میشود تغییرات ناخواسته ناشی از فشار استاتیک بالا یا نوسانات دمایی محیط، اثر حداقلی بر خروجی نهایی داشته باشند. در عمل، فشار تفاضلی اعمالشده موجب تغییر بسیار جزئی در فاصله بین الکترودهای خازنی شده و این تغییر به یک سیگنال الکتریکی بسیار دقیق تبدیل میشود. به دلیل همین طراحی شناور، اثرات دما و فشار محیطی تا حد زیادی جبرانسازی شده و دقت اندازهگیری حتی در شرایط ناپایدار محیطی حفظ میشود [۱۰]. این ویژگی بهویژه در فرآیندهایی با تغییرات سریع دما یا فشار، نقش حیاتی در حفظ صحت دادههای اندازهگیری ایفا میکند.
.
دقت اندازهگیری و نسبت تورنداون در ترانسمیترهای فشار صنعتی
دقت اندازهگیری این نوع ترانسمیترها معمولاً در سطح ±0.065 درصد از بازه کالیبرهشده (Calibrated Span) قرار دارد و در برخی پیکربندیهای خاص میتواند تا ±0.04 درصد نیز بهبود یابد. علاوه بر دقت، نسبت تغییرپذیری یا تورنداون (Turndown Ratio) بالا، که در برخی مدلها تا 100:1 میرسد، به کاربر اجازه میدهد با یک تجهیز، بازه وسیعی از فشارها را اندازهگیری کند بدون آنکه نیاز به تعویض سختافزار باشد. این ویژگی در کاهش هزینههای تجهیز و افزایش انعطافپذیری سیستم نقش مهمی ایفا میکند.

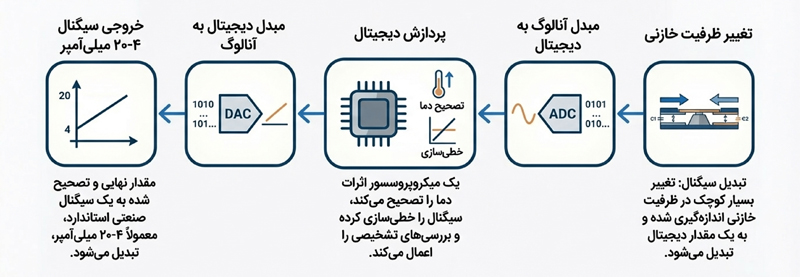

نمودار شماتیک فرآیند اندازهگیری فشار با سنسور خازنی، شامل تبدیل تغییر ظرفیت خازنی به سیگنال دیجیتال (ADC)، پردازش و جبرانسازی دما توسط ریزپردازنده، تبدیل دیجیتال به آنالوگ (DAC) و تولید خروجی استاندارد 4 تا 20 میلیآمپر.
خروجی جریان 4–20 میلیآمپر و پروتکلهای ارتباطی دیجیتال
سیگنال خروجی ترانسمیتر فشار معمولاً بهصورت جریان 4 تا 20 میلیآمپر (4–20 mA) ارائه میشود. این نوع خروجی به دلیل مقاومت بالا در برابر نویز الکتریکی و افت سیگنال در فواصل طولانی، بهعنوان یک استاندارد جهانی در صنعت پذیرفته شده است. در کنار سیگنال آنالوگ، بسیاری از این ترانسمیترها از پروتکلهای ارتباطی دیجیتال مانند HART® و Foundation™ Fieldbus H1 پشتیبانی میکنند. پروتکل HART® امکان ارسال دادههای دیجیتال بر بستر همان سیگنال 4–20 mA را فراهم میکند و به کاربر اجازه میدهد اطلاعاتی مانند وضعیت دستگاه، پارامترهای تنظیمی، خطاها و دادههای تشخیصی را بدون نیاز به سیمکشی اضافی دریافت کند.
قابلیتهای تنظیم و پیکربندی این تجهیزات بسیار متنوع است. کاربر میتواند تنظیمات صفر و اسپن (Zero/Span Adjustment) را حتی بدون اعمال فشار مرجع انجام دهد، نوع پاسخ خروجی را بهصورت خطی یا جذر (Linear / Square Root) انتخاب کند، مقدار دمپینگ (Damping) را برای کاهش نوسانات تنظیم نماید و واحد مهندسی نمایش دادهشده را تغییر دهد. در بسیاری از مدلها، یک نمایشگر محلی دیجیتال یا آنالوگ تعبیه شده است که اطلاعات فرآیند را بهصورت مستقیم نمایش میدهد. نمایشگرهای دیجیتال معمولاً مبتنی بر LCD بوده و امکان نمایش چندین پارامتر و دسترسی به منوهای تنظیماتی را فراهم میکنند.
یکی از جنبههای مهم در طراحی ترانسمیتر فشار، مدیریت شرایط خطا و ایمنی سیستم است. مطابق توصیه استاندارد NAMUR NE43، در صورت تشخیص خرابی یا وضعیت غیرعادی، جریان خروجی میتواند به مقادیری خارج از بازه نرمال هدایت شود. این مقادیر میتوانند کمتر از 4 میلیآمپر (مثلاً 3.2 mA) یا بیشتر از 20 میلیآمپر (مثلاً تا 22.5 mA) باشند. این ویژگی که با عنوان Burnout Current شناخته میشود، به سیستم کنترلی کمک میکند تا بهسرعت وقوع خطا را تشخیص داده و اقدامات حفاظتی لازم را انجام دهد.
انتخاب متریال مناسب برای بخشهای در تماس با سیال (Wetted Parts)
در بسیاری از فرآیندهای صنعتی، سیال اندازهگیریشونده میتواند خورنده، سمی، ساینده یا دارای دمای بسیار بالا باشد. به همین دلیل، انتخاب متریال مناسب برای بخشهای در تماس با سیال (Wetted Parts) اهمیت حیاتی دارد. این ترانسمیترها با استفاده از متریالهایی مانند فولاد زنگنزن 316L، آلیاژهای مقاوم در برابر خوردگی، تانتالیوم (Tantalum)، مونل (Monel®) و پوششهای خاص، قابلیت استفاده در محیطهای شیمیایی سخت را دارند. در برخی کاربردها، سیال فرآیندی میتواند یونهای هیدروژن تولید کند که بهمرور از دیافراگم فلزی عبور کرده و موجب آلودگی سیال پرکننده و افت دقت اندازهگیری شود. برای مقابله با این پدیده که به آن نفوذ هیدروژن (Hydrogen Permeation) گفته میشود، از پوششهای ترکیبی طلا و سرامیک استفاده میشود که بهطور مؤثری مانع عبور هیدروژن از دیافراگم میگردد.

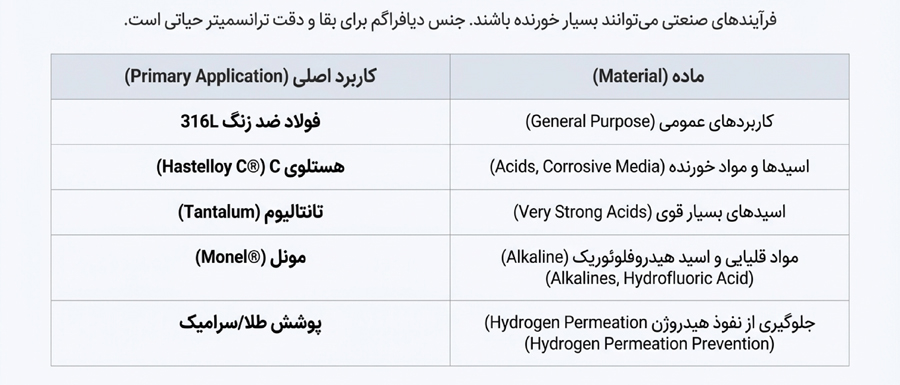

جدول انتخاب متریال دیافراگم ترانسمیتر فشار بر اساس خورندگی محیط؛ شامل فولاد ۳۱۶، هستلوی، تانتالیوم، مونل و پوشش طلا برای جلوگیری از نفوذ هیدروژن
سیستمهای سیل از راه دور (Remote Seal) و کاربردهای آنها

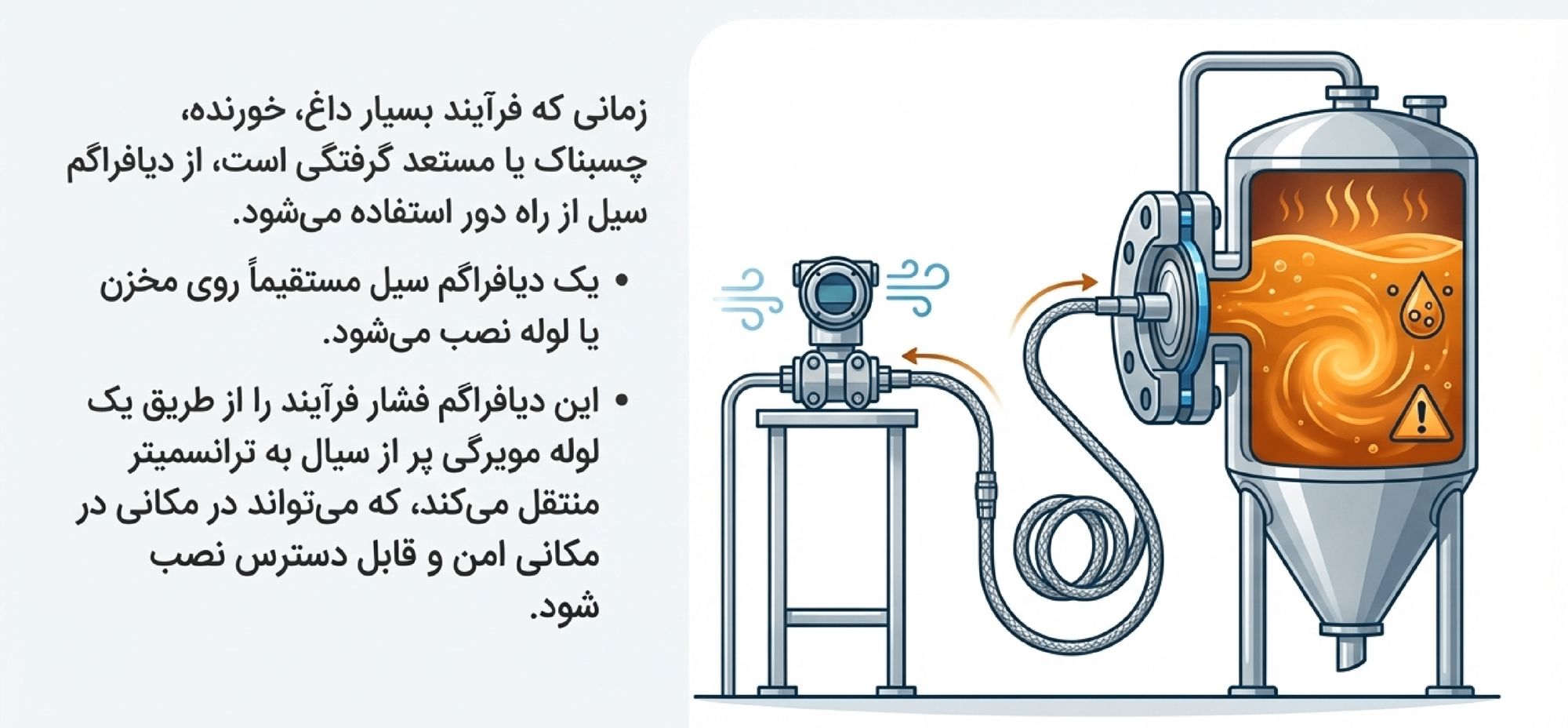

در شرایطی که تماس مستقیم ترانسمیتر با سیال فرآیندی امکانپذیر یا ایمن نیست، از سیستمهای آببند جداکننده یا سیل از راه دور (Remote Seal) استفاده میشود. در این ساختار، یک دیافراگم جداکننده سیال فرآیندی را از تجهیز اندازهگیری ایزوله میکند و فشار از طریق یک سیال پرکننده مناسب به سلول اندازهگیری منتقل میشود. این روش برای سیالات بسیار داغ، چسبنده، کریستالیزهشونده، ساینده یا سمی کاربرد گستردهای دارد. همچنین، در اندازهگیری سطح مخازن، بهویژه مخازن تحت فشار یا مخازنی که دسترسی مستقیم به آنها دشوار است، استفاده از Remote Seal بسیار رایج است.
سیال پرکننده مورد استفاده در این سیستمها بسته به کاربرد میتواند متفاوت باشد؛ از روغنهای سیلیکونی گرفته تا روغنهای فلورینه یا روغنهای سازگار با صنایع غذایی. این انتخاب به عواملی مانند دمای فرآیند، محدوده خلأ، الزامات بهداشتی و سازگاری شیمیایی بستگی دارد. برخی از این سیستمها قادرند در بازه دمایی بسیار وسیع، از حدود منفی 90 درجه سانتیگراد تا مثبت 400 درجه سانتیگراد، عملکرد پایدار داشته باشند. همچنین، استفاده از کپیلاریهای محافظدار به جداسازی بخش الکترونیکی از محیطهای خشن فرآیندی کمک میکند.
ایمنی عملکردی و انطباق ترانسمیتر فشار با استانداردهای SIL
از منظر ایمنی عملکردی، بسیاری از این ترانسمیترها مطابق استانداردهای بینالمللی IEC 61508 و IEC 61511 طراحی و ارزیابی شدهاند و میتوانند سطوح ایمنی SIL2 یا SIL3 را پوشش دهند. این موضوع بهویژه در صنایع حساس مانند نفت و گاز، انرژی، پتروشیمی و تأسیسات حیاتی اهمیت دارد. زمان پاسخ سریع، نرخ بالای تشخیص خطا و نسبت بالای خرابی ایمن (Safe Failure Fraction) از جمله ویژگیهایی هستند که این تجهیزات را برای کاربردهای ایمنی مناسب میسازند. بدنه و محفظه الکترونیکی ترانسمیترها معمولاً با درجه حفاظت بالا مانند IP66 یا IP67 و استاندارد NEMA 4X طراحی میشوند. این مشخصات نشاندهنده مقاومت بالا در برابر نفوذ گردوغبار، رطوبت، باران شدید و حتی غوطهوری موقت در آب است. چنین ویژگیهایی امکان نصب این تجهیزات را در فضای باز، محیطهای مرطوب یا مناطق با شرایط جوی نامساعد فراهم میکند. علاوه بر این، گواهیهای مربوط به استفاده در مناطق مستعد انفجار (Hazardous Areas) مانند محیطهای دارای گاز یا گردوغبار قابل اشتعال نیز برای بسیاری از این ترانسمیترها در دسترس است.
جمعبندی: نقش ترانسمیتر فشار در افزایش ایمنی، دقت و بهرهوری صنعتی
در مجموع، ترانسمیتر فشار یک تجهیز صرفاً اندازهگیری نیست، بلکه بخشی حیاتی از زنجیره پایش و کنترل فرآیند به شمار میرود. ترکیب فناوری حسگر پیشرفته، دقت بالا، پایداری طولانیمدت، تنوع متریال، قابلیتهای ارتباطی دیجیتال و انطباق با استانداردهای ایمنی، این تجهیزات را به گزینهای قابل اعتماد برای طیف وسیعی از کاربردهای صنعتی تبدیل کرده است. درک عملکرد و ویژگیهای فنی این ترانسمیترها، حتی برای مخاطبان غیرمتخصص، میتواند دید روشنی از اهمیت اندازهگیری دقیق فشار و نقش آن در ایمنی، کیفیت و بهرهوری فرآیندهای صنعتی ارائه دهد.
در تکمیل مباحث فنی مطرحشده و برای دسترسی عملی به این تجهیزات حیاتی، فروشگاه ابزار دقیق دراک بهعنوان یک مرجع تخصصی در حوزه تجهیزات اندازهگیری و اتوماسیون صنعتی، مجموعهای جامع از ترانسمیترهای فشار را از معتبرترین برندهای جهانی در اختیار متخصصان، مهندسان و واحدهای صنعتی قرار داده است. دراک با تمرکز بر اصالت کالا، مشاوره فنی دقیق و ارائه اطلاعات کامل محصول، تلاش میکند فاصله میان دانش مهندسی و انتخاب صحیح تجهیز را به حداقل برساند. این رویکرد بهویژه در تجهیزاتی مانند ترانسمیتر فشار که مستقیماً با ایمنی، پایداری فرآیند و کیفیت تولید در ارتباط هستند، اهمیت دوچندان دارد.
تنوع برندها و مدلهای ترانسمیتر فشار در فروشگاه دراک
در صفحه محصولات ترانسمیتر فشار فروشگاه دراک، کاربران میتوانند به طیف گستردهای از ترانسمیترهای فشار مطلق، نسبی (Gauge) و تفاضلی (Differential Pressure) دسترسی داشته باشند. این صفحه شامل معرفی دقیق مشخصات فنی، کاربردها، مزایا و تفاوتهای هر مدل بوده و امکان مقایسه میان محصولات برندهای مطرحی نظیر Endress+Hauser، Honeywell، WIKA، ifm، Danfoss، Rosemount، Siemens، ABB، Yokogawa و VEGA را فراهم میکند. حضور مدلهایی مانند PMP75، PMC51، PMC131، PMD75، FMD78، STD800، 3051TG، 7MF4033 و VEGABAR 83 باعث شده این صفحه به یک مرجع عملی برای انتخاب ترانسمیتر مناسب در صنایع نفت و گاز، پتروشیمی، نیروگاهی، غذایی، دارویی و تأسیسات عمومی تبدیل شود.
