لول سوئیچ ارتعاشی/ Liquiphant T FTL20H

Name: لول سوئیچ ارتعاشی/ Liquiphant T FTL20H
SKU: 8678
Availability: InStock

۳۵,۰۰۰,۰۰۰ تومان

در انبار

نوک تیغه ارتعاشی حساس است نه پایه آن
شکل تیغه و لرزش آن خاصیت تمیز کردن خود را دارد.
فاقد قطعات متحرک، و نیاز به تعمیر و نگهداری و کالیبراسیون نیست
در برابر تغییرات محیطی (مانند دما، فشار، رطوبت)، گرد و غبار و آشفتگی مقاوم است.
تطبیق‌پذیری بالا
FTL20H برای موارد خطرناک، برنامه‌های بهداشتی یا وسایل کاربردی که در آن دمای سیال ۲۱۲ درجه فارنهایت (۱۰۰ درجه سانتیگراد) است مناسب است.
سایز اتصال: G۱/۲A، G۳/۴A، G۱A، NPT۱/۲″، NPT۳/۴″، R۱/۲″، R۳/۴″
طول سنسور: ۶۴mm

اکنون آن را بخرید

دسته بندی ها:ابزار دقیق, اتوماسیون, اندازه‌گیری سطح, سنسور صنعتی

مارک ها: Endress+Hauser

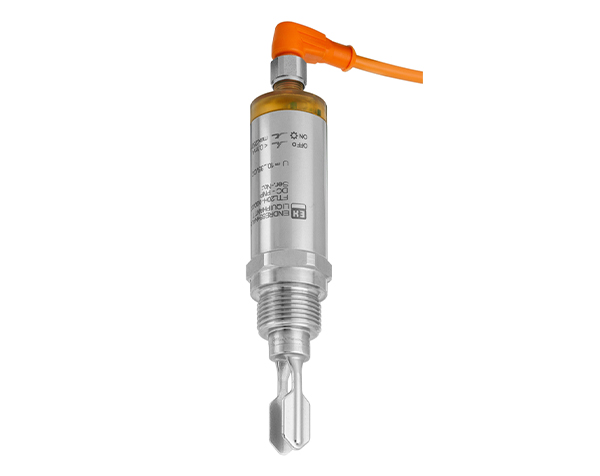

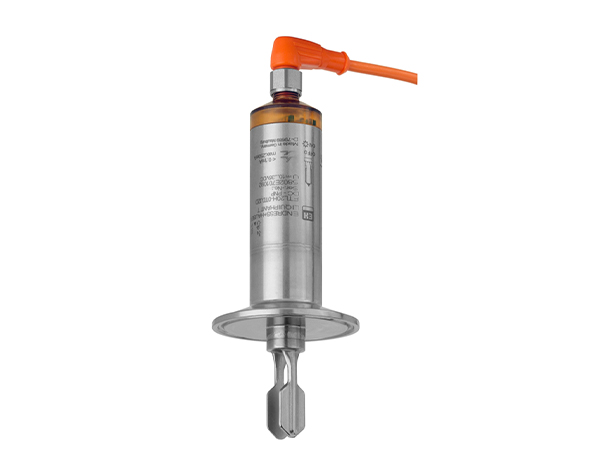

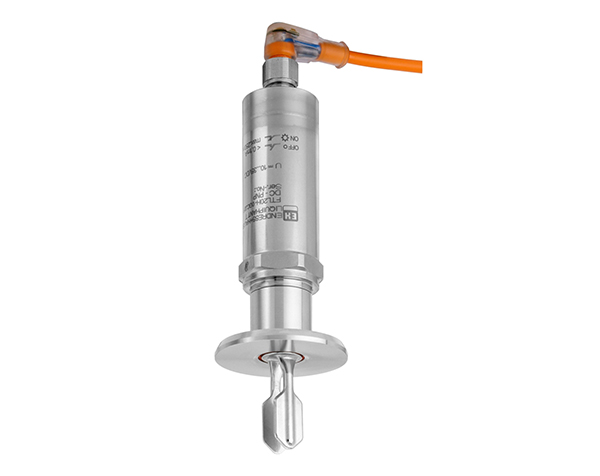

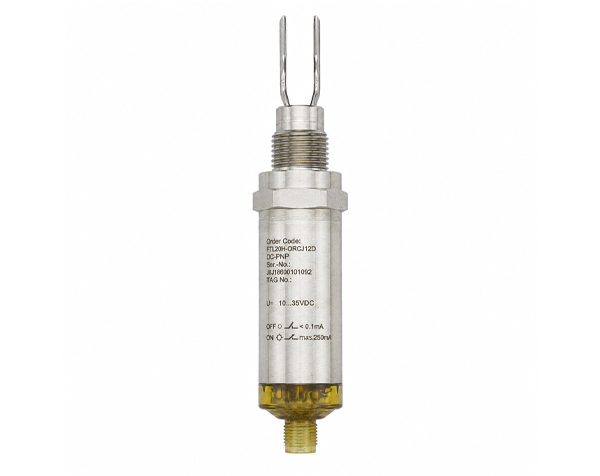

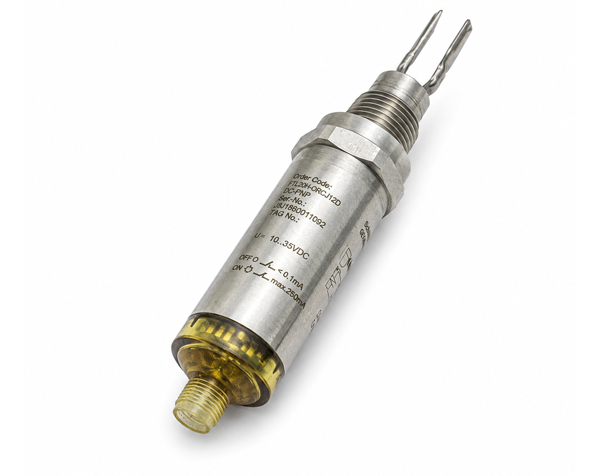

ترانسمیتر سطح Liquiphant T FTL20H یک سوئیچ محدودیت سطح مقاوم و جمع‌وجور است که به‌طور خاص برای مایعات در صنعت مواد غذایی و سایر برنامه‌های کاربردی با استانداردهای بهداشتی بالا طراحی شده است. بدنه آن از استیل ضدزنگ مقاوم در برابر خوردگی ساخته شده که دوام بالا و مناسب بودن برای محیط‌های سخت را تضمین می‌کند. این سند اطلاعات فنی یک نمای کلی جامع از کاربرد، مزایا، عملکرد، مشخصات فنی و جزئیات سفارش این دستگاه را ارائه می‌دهد.

کاربرد

Liquiphant T FTL20H به‌عنوان سوئیچ محدودیت سطح در برنامه‌های مختلف از جمله مخازن ذخیره، میکسرها و لوله‌ها عمل می‌کند. این دستگاه به‌ویژه برای محیط‌هایی با الزامات بهداشتی سختگیرانه داخلی و خارجی مناسب است. دستگاه به‌طور خاص برای کار در شرایطی که سایر روش‌های اندازه‌گیری ممکن است عملکرد ضعیفی داشته باشند، مانند ویسکوزیته، رسوب، توربولانس، جریان‌ها، حباب‌های هوا یا تغییرات دما در فرآیندهای شستشو، طراحی شده است. مدل FTL20H یک نسخه بهداشتی است که می‌تواند دمای مایعات تا 150 درجه سانتی‌گراد را تحمل کند. طبق منبع دیگری، دامنه دمای این دستگاه به‌طور مشخص از -40 درجه سانتی‌گراد تا 150 درجه سانتی‌گراد است.

Liquiphant T FTL20H برای محافظت در برابر پرشدگی، هشدارهای سطح بالا یا پایین، و محافظت از پمپ‌ها در برابر خشک‌کاری ایده‌آل است. این دستگاه می‌تواند به‌عنوان جایگزینی مناسب برای فناوری‌های سنتی مانند سوئیچ‌های شناور، سنسورهای رسانایی و سنسورهای ظرفیت عمل کند. اصل کارکرد آن تحت تاثیر عواملی همچون رسانایی، ثابت دی‌الکتریک، رسوب، توربولانس، جریان یا حباب‌های هوا قرار نمی‌گیرد و این ویژگی آن را به گزینه‌ای قابل اعتماد در رسانه‌های چالش‌برانگیز تبدیل می‌کند.

مزایای شما

انتخاب Liquiphant T FTL20H مزایای زیادی به همراه دارد:

طراحی بهداشتی: بدنه استیل ضدزنگ با اتصال M12x1 گرد و درجه حفاظت IP69K این دستگاه را حتی در هنگام غوطه‌وری طولانی‌مدت و شستشوی شدید به‌طور کامل آب‌بندی می‌کند. این دستگاه قابلیت شستشو در محل (CIP) و استریل در محل (SIP) را دارد و دارای گواهی EHEDG است که مناسب بودن آن برای استفاده در صنایع بهداشتی را تأیید می‌کند.
امکان آزمایش خارجی: امکان آزمایش عملکرد دستگاه با استفاده از یک مگنت آزمایشی فراهم است.
کنترل عملکرد در محل: نمایشگر LED خارجی وضعیت عملیاتی دستگاه را به‌طور آنی نشان می‌دهد.
نصب آسان: انتخاب گسترده‌ای از اتصالات فرآیندی نصب دستگاه را در سیستم‌های موجود آسان می‌کند. طراحی جمع‌وجور دستگاه حتی نصب آن در مکان‌های دسترسی سخت را نیز تسهیل می‌کند.
ساختار مقاوم: بدنه استیل ضدزنگ (316L) دستگاه اطمینان از عملکرد طولانی‌مدت را فراهم می‌آورد.
عملکرد ایمن: با انتخاب حالت مناسب MAX یا MIN ایمنی، FTL20H حتی در صورت بروز خطا، مثل قطع برق، عملیات سوئیچینگ ایمن را تضمین می‌کند. حالت MAX ایمنی در زمانی که سطح زیر چنگک قرار دارد سوئیچ را بسته نگه می‌دارد (مثلاً برای حفاظت در برابر پرشدگی)، در حالی که حالت MIN ایمنی در زمانی که چنگک در مایع غوطه‌ور است سوئیچ را بسته نگه می‌دارد (مثلاً برای حفاظت در برابر خشک‌کاری پمپ‌ها).

عملکرد و طراحی سیستم

اصل اندازه‌گیری: Liquiphant T FTL20H بر اساس اصل چنگک ارتعاشی کار می‌کند. یک محرک پیزوالکتریک باعث ارتعاش چنگک در فرکانس تشدید خود می‌شود. زمانی که چنگک با مایع پوشیده می‌شود، این فرکانس تشدید تغییر می‌کند. الکترونیک دستگاه به‌طور مداوم این فرکانس را نظارت کرده و تشخیص می‌دهد که آیا چنگک به‌طور آزاد ارتعاش می‌کند (پوشیده نشده) یا در مایع غوطه‌ور است. سر چنگک ارتعاشی حساس است، نه پایه آن و شکل خاص و ارتعاش آن به خودتمیزشدن کمک می‌کند. از مزایای قابل توجه این دستگاه، نداشتن قطعات متحرک و نیاز نداشتن به نگهداری یا کالیبراسیون است.

سیستم اندازه‌گیری: یک سیستم اندازه‌گیری کامل معمولاً شامل سوئیچ محدودیت Liquiphant T FTL20H است که به کنترل‌کننده منطق برنامه‌پذیر (PLC)، کانتاکتور مینیاتوری، شیر سلونوئیدی یا AS-i باس متصل می‌شود.

مشخصات فنی

متغیر اندازه‌گیری: متغیر اصلی اندازه‌گیری سطح مایع است که از تغییر فرکانس ارتعاش چنگک هنگام غوطه‌ور شدن آن استنباط می‌شود. عملیات دستگاه تحت تأثیر چگالی است که تنظیم استاندارد آن بیشتر از 0.7 گرم بر سانتی‌متر مکعب است. تنظیمات چگالی دیگر نیز بر اساس درخواست قابل‌دسترس است.
محدوده اندازه‌گیری: وضعیت سوئیچ به این بستگی دارد که آیا چنگک پوشیده شده است یا خیر. آستانه سوئیچینگ بستگی به جهت نصب دارد: 13.0 میلی‌متر از بالای چنگک برای نصب عمودی و 3.5 میلی‌متر از مرکز چنگک برای نصب افقی.
خروجی: FTL20H گزینه‌های مختلف خروجی سوئیچینگ شامل AC (2 سیمه)، DC-PNP (3 سیمه) و AS-i باس را ارائه می‌دهد. رفتار سوئیچینگ معمولاً به‌صورت ON/OFF 0/1 (پوشیده شده/پوشیده نشده) است. ظرفیت سوئیچینگ رله 250 میلی‌آمپر است.

شرایط عملیاتی

دستورات نصب: Liquiphant T FTL20H می‌تواند در هر موقعیتی در یک مخزن یا لوله نصب شود. حضور فوم تاثیری در عملکرد آن ندارد. کابل اتصال می‌تواند تا 1000 متر برای انواع AC/DC-PNP و AS-i باشد (طبق IEC 62026-2).
دمای محیط: -40 تا +85 درجه سانتی‌گراد (با برخی محدودیت‌ها بسته به دمای فرآیند).
دمای فرآیند: -40 تا +150 درجه سانتی‌گراد.

اطلاعات سفارش

اطلاعات سفارش Liquiphant T FTL20H بر اساس یک سیستم کدگذاری ساختاریافته است که پیکربندی آن را بر اساس انتخاب‌های مختلف از جمله اتصال فرآیندی، خروجی سوئیچ، درجه حفاظت و دیگر ویژگی‌ها امکان‌پذیر می‌کند.

نتیجه‌گیری

Liquiphant T FTL20H یک سوئیچ محدودیت سطح قابل اعتماد، بهداشتی و چندمنظوره است که برای انواع مختلف کاربردهای تشخیص سطح مایع، به‌ویژه در صنعت مواد غذایی و نوشیدنی، مناسب است. طراحی مقاوم آن، گزینه‌های مختلف پیکربندی و مقاومت آن در برابر شرایط فرآیندی چالش‌برانگیز، آن را به ابزاری ارزشمند برای اطمینان از عملکرد ایمن و مؤثر تبدیل کرده است.

برای مشاوره بیشتر یا خرید این محصول، با فروشگاه دراک تماس بگیرید.

برای دانلود کاتالوگ اسکن کنید

نمایش بیشتر نشان دادن کمتر

محدوده دما	-40 °C … 150 °C
محدوده فشار	Vacuum … 40 bar
جنس بدنه	316L
سایز اتصال	G1/2A, G1A, G3/4A, NPT1/2", NPT3/4", R1/2", R3/4"

سؤالات متداول: سوئیچ محدودیت سطح Liquiphant T FTL20H Liquiphant T FTL20H چیست و کاربرد اصلی آن چیست؟ Liquiphant T FTL20H یک سوئیچ محدودیت سطح جمع‌وجور است که برای مایعات طراحی شده است، به‌ویژه در صنعت مواد غذایی و سایر کاربردهایی که نیاز به استانداردهای بهداشتی بالا دارند. این دستگاه در مخازن ذخیره، میکسرها و لوله‌ها برای تشخیص قابل‌اعتماد رسیدن به سطح مشخصی از مایع استفاده می‌شود. دوام آن به‌گونه‌ای است که در شرایط دشوار و چالش‌برانگیزی که سایر روش‌های اندازه‌گیری ممکن است عملکرد ضعیفی داشته باشند، مانند حضور ویسکوزیته، رسوب، توربولانس، جریان‌ها، حباب‌های هوا یا تغییرات سریع دما در فرآیندهای شستشو، به خوبی عمل می‌کند. مزایای استفاده از Liquiphant T FTL20H چیست؟ از مزایای این دستگاه می‌توان به طراحی بهداشتی آن با بدنه استیل ضدزنگ 316L و اتصالات بهداشتی مختلف فرآیند اشاره کرد که امکان شستشوی در محل (CIP) و استریل در محل (SIP) را فراهم می‌آورد و دارای گواهی EHEDG است. همچنین دارای درجه حفاظت بالا (تا IP69K) است که حتی در هنگام غوطه‌وری طولانی‌مدت و شستشوی شدید، به‌طور کامل آب‌بندی می‌شود. نصب آن در سیستم‌های موجود به‌خاطر انتخاب گسترده اتصالات فرآیندی و طراحی جمع‌وجور آسان است، حتی در مکان‌های دسترسی سخت. این دستگاه همچنین دارای گزینه آزمایش خارجی با استفاده از مگنت آزمایشی و کنترل عملکرد در محل از طریق نمایشگر LED خارجی است. Liquiphant T FTL20H چگونه سطح مایع را اندازه‌گیری می‌کند؟ FTL20H بر اساس اصل چنگک ارتعاشی کار می‌کند. یک محرک پیزوالکتریک باعث ارتعاش چنگک در فرکانس تشدید خود می‌شود. زمانی که چنگک در مایع غوطه‌ور می‌شود، فرکانس تشدید آن تغییر می‌کند. الکترونیک دستگاه به‌طور مداوم این تغییر فرکانس را نظارت کرده و نشان می‌دهد که آیا چنگک آزادانه ارتعاش می‌کند (پوشیده نشده) یا توسط مایع آرام می‌شود (پوشیده شده). Liquiphant T FTL20H در چه شرایط فرآیندی قابل استفاده است؟ FTL20H برای شرایط مختلف فرآیندهای مایع مناسب است. این دستگاه می‌تواند دماهای میانه تا 150 درجه سانتی‌گراد و فشارهای فرآیندی تا 40 بار (بسته به اتصال فرآیند) را تحمل کند. این دستگاه برای مایعات با چگالی بیشتر از 0.7 گرم بر سانتی‌متر مکعب (تنظیمات دیگر بنا به درخواست در دسترس است) و ویسکوزیته‌های 1 تا 10,000 سانتی‌استوک قابل استفاده است. همچنین در حضور آب معدنی ساکن با محتوای گاز و محتوای جامد با اندازه ذرات کمتر از 5 میلی‌متر نیز عملکرد دارد. گزینه‌های خروجی و حالت‌های عملیاتی Liquiphant T FTL20H چیست؟ FTL20H گزینه‌های مختلف خروجی سوئیچینگ شامل AC دو سیمه، DC-PNP سه سیمه و اتصال باس AS-i را ارائه می‌دهد. این دستگاه دو حالت عملیاتی MAX (حداکثر ایمنی) و MIN (حداقل ایمنی) دارد. در حالت MAX، سوئیچ زمانی که سطح مایع زیر چنگک باشد بسته باقی می‌ماند (معمولاً برای حفاظت در برابر پرشدگی). در حالت MIN، سوئیچ زمانی که چنگک در مایع غوطه‌ور باشد بسته باقی می‌ماند (معمولاً برای حفاظت در برابر خشک‌کاری پمپ‌ها). این حالت‌ها سوئیچینگ ایمن را حتی در صورت بروز خطا یا قطع برق تضمین می‌کنند. چگونه می‌توان عملکرد Liquiphant T FTL20H را آزمایش کرد؟ عملکرد FTL20H بدون توقف فرآیند با استفاده از مگنت آزمایشی خارجی به راحتی قابل آزمایش است. با قرار دادن مگنت در محل مشخص شده روی صفحه‌نام دستگاه، وضعیت سوئیچ الکترونیکی برای انواع AC و DC-PNP معکوس می‌شود. برای نوع AS-i، بیت داده D0 در هنگام آزمایش معکوس می‌شود. علاوه بر این، کنترل عملکرد در محل از طریق نمایشگر LED خارجی امکان‌پذیر است که وضعیت عملیاتی دستگاه و هرگونه شرایط خطا را نشان می‌دهد. در هنگام نصب Liquiphant T FTL20H باید به چه نکاتی توجه کرد؟ FTL20H می‌تواند در هر زاویه‌ای در یک مخزن یا لوله نصب شود و عملکرد آن تحت تأثیر تشکیل فوم قرار نمی‌گیرد. برای نصب از اتصالات مختلف فرآیندی استفاده می‌شود تا نیازهای نصب متفاوت برآورده شود. هنگام استفاده از گردن جوش‌ها برای نصب flush-mounted، باید توجه داشته باشید که آیا حسگر می‌تواند هم‌راستا شود یا اینکه یک شروع رزوه مشخص دارد. برای اتصال، از کابل‌های مناسب با مشخصات بستگی به نوع خروجی باید استفاده شود که حداکثر طول آن‌ها در مستندات ذکر شده است. Liquiphant T FTL20H چه گواهینامه‌ها و تأییدیه‌هایی دارد، به‌ویژه در زمینه بهداشت و ایمنی؟ Liquiphant T FTL20H دارای چندین گواهینامه و تأییدیه مهم است. این دستگاه دارای علامت CE است که نشان‌دهنده انطباق با دستورالعمل‌های اروپایی است. همچنین دارای گواهی EHEDG است که تطابق آن را با استانداردهای بهداشتی برای کاربردهای بهداشتی تأیید می‌کند. این دستگاه همچنین تأییدیه WHG برای حفاظت در برابر پرشدگی و نظارت بر نشت، و تأییدیه German Lloyd (GL) برای کاربردهای دریایی را دارد. علاوه بر این، نوع AS-i آن مطابق با پروفایل AS-i S-3.A.1 طبق استاندارد EN 50295 است. فهرست کامل گواهینامه‌ها و تأییدیه‌ها را می‌توانید در وب‌سایت Endress+Hauser مشاهده کنید.
