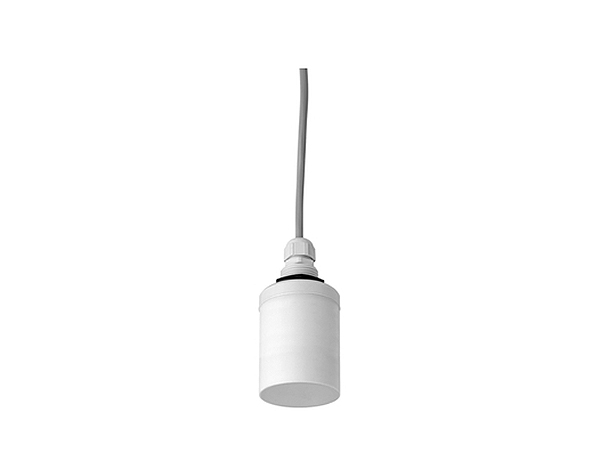

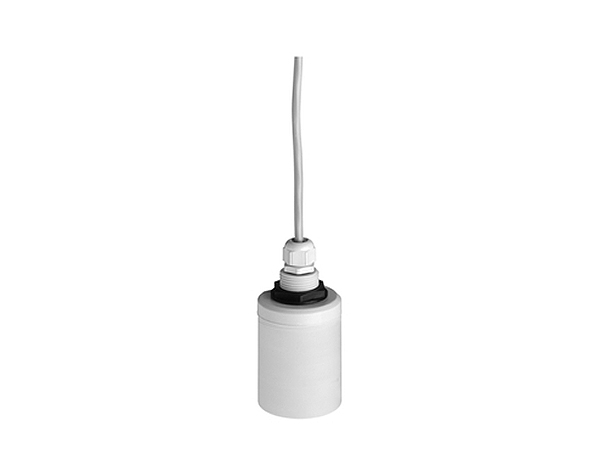

سنسور اولتراسونیک FDU91 برای اندازه‌گیری مداوم، بدون تماس و بدون نیاز به نگهداری سطح مایعات، خمیرها، لجن‌ها و مواد پودری تا مواد حجیم درشت استفاده می‌شود. همچنین برای اندازه‌گیری جریان در کانال‌های باز و سرریزها مناسب است. این اندازه‌گیری تحت تأثیر ثابت دی‌الکتریک، چگالی یا رطوبت قرار نمی‌گیرد و همچنین به دلیل اثر خودتمیزکننده سنسورها، از انباشت مواد مصون است. این سنسور برای مناطق مستعد انفجار مناسب است. حداکثر محدوده اندازه‌گیری برای مایعات 10 متر (33 فوت) و برای مواد جامد 5 متر (16 فوت) است.
این سنسور برای اندازه‌گیری مداوم و بدون تماس سطح مایعات و مواد حجیم در سیلوها، روی نوار نقاله‌ها، انبارها و سنگ‌شکن‌ها نیز به کار می‌رود. همچنین برای اندازه‌گیری جریان در کانال‌های باز و سرریزها مورد استفاده قرار می‌گیرد. معمولاً در مواردی که نیاز به اندازه‌گیری در ارتفاع‌های ساختاری پایین باشد، کاربرد دارد.
سنسور سطح اولتراسونیک با ارسال پالس‌های فراصوتی و اندازه‌گیری زمان رفت و برگشت آن‌ها، فاصله تا سطح مایع را تعیین می‌کند. این روش بر اساس اصل تایم‌اف‌فلايت (Time of Flight) استوار است.
مراحل اندازه‌گیری:
-
انتشار پالس: ترانسمیتر (فرستنده) یک پالس فراصوتی کوتاه‌مدت با فرکانس مشخص را به سمت سطح مایع ارسال می‌کند.
-
بازتاب پالس: پالس فراصوتی پس از برخورد با سطح مایع، بازتاب شده و به سمت ترانسمیتر بازمی‌گردد.
-
دریافت پالس: گیرنده (ریسیور) پالس بازتاب شده را دریافت کرده و زمان بین ارسال و دریافت پالس را اندازه‌گیری می‌کند.
-
محاسبه فاصله: با استفاده از رابطه زیر، فاصله بین ترانسمیتر و سطح مایع محاسبه می‌شود:
D = (c * t) / 2- D: فاصله تا سطح مایع (متر)
- c: سرعت صوت در محیط (متر بر ثانیه)
- t: زمان رفت و برگشت پالس (ثانیه)
سنسور برای اندازه‌گیری سطح پیوسته و بدون تماس مایعات و مواد فله‌ای در سیلوها، روی نوارها، انبارها و در خردکن‌ها. همچنین برای اندازه‌گیری جریان در کانال‌های روباز و در سدها. معمولاً برای اندازه‌گیری در ارتفاع‌های ساختاری کم استفاده می‌شود.
اتصال فرآیند: رزوه دما: -40 تا +80 درجه سانتیگراد فشار: +0.7 تا +4 بار حداکثر محدوده اندازه‌گیری: مایعات 10 متر، جامدات 5 متر فاصله مسدود شدن: 0.3 متر گواهینامه‌های حفاظت از انفجار بین‌المللی
مزایا:
- سنسور دمای یکپارچه برای تصحیح زمان پرواز. اندازه‌گیری دقیق حتی در صورت تغییر دما امکان‌پذیر است.
- سنسور PVDF جوش‌کاری شده برای بالاترین مقاومت شیمیایی
- مناسب برای شرایط محیطی سخت به دلیل نصب جداگانه از فرستنده (تا 300 متر)
- تشکیل تجمع کمتر به دلیل اثر خود تمیزکنندگی
- تشخیص خودکار سنسور یکپارچه برای فرستنده‌های FMU90/FMU95 برای راه‌اندازی ساده
- مقاوم در برابر آب و هوا و مقاوم در برابر سیل (IP 68)
- گرمایش یکپارچه برای جلوگیری از تشکیل یخ روی سنسور (اختیاری) اندازه‌گیری قابل اعتماد را تضمین می‌کند.
محدودیت‌ها:
- تأثیر کف و حباب: وجود کف یا حباب روی سطح مایع می‌تواند باعث خطا در اندازه‌گیری شود.
- تأثیر مواد جامد معلق: مواد جامد معلق در سیال می‌توانند بر انتشار و بازتاب امواج فراصوتی تأثیر بگذارند.
- محدودیت در دماهای بالا: در دماهای بسیار بالا، خواص مواد ممکن است تغییر کرده و بر دقت اندازه‌گیری تأثیر بگذارد.
