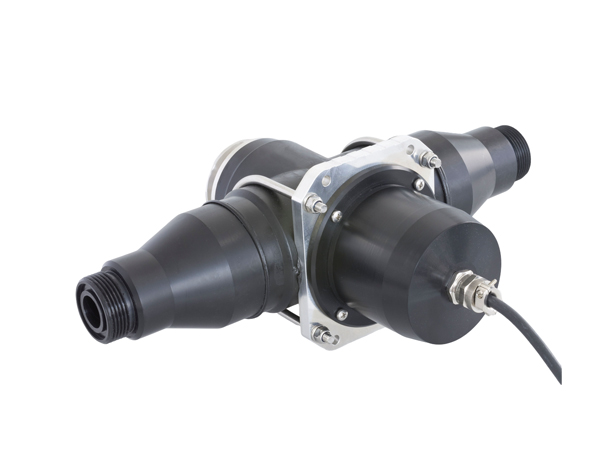

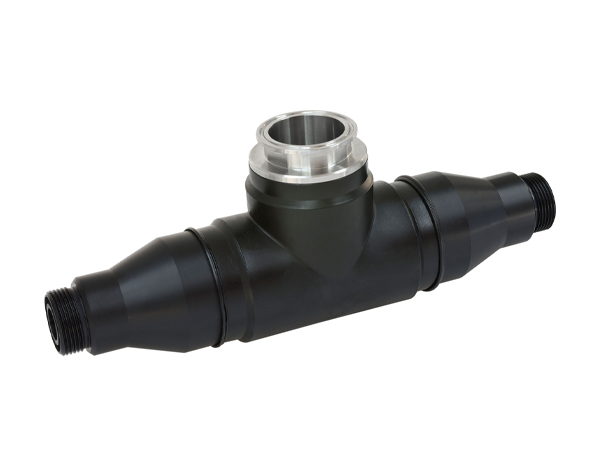

اندازهگیری دقیق کدورت (Turbidity)، بهویژه در فرآیندهای حیاتی مانند تصفیه و توزیع آب شرب، نیازمند شرایط فرآیندی پایدار و کنترلشده است. Flowfit CUA252 یک فلو اسمبلی (Flow Assembly) حرفهای از Endress+Hauser است که به طور خاص برای نصب و بهرهبرداری بهینه از سنسور کدورت Turbimax CUS52D طراحی شده است. این تجهیز، نقش محفظه جریان تخصصی را ایفا میکند تا اندازهگیری کدورت در سیستمهای نمونهبرداری بسته یا خطوط لوله با حداکثر دقت و بدون اختلال ناشی از حبابهای هوا انجام شود.
این تجهیز بهطور خاص برای کاربردهای مرتبط با صنعت آب و تصفیه آب آشامیدنی توسعه یافته و در تمامی مراحل تصفیه آب قابل استفاده است. از پایش کدورت آب خام ورودی به تصفیهخانه گرفته تا کنترل کیفیت آب خروجی، بررسی عملکرد فیلترها و مدیریت فرآیند شستشوی معکوس، Flowfit CUA252 نقش کلیدی در تضمین کیفیت و ایمنی آب ایفا میکند. همچنین این فلو اسمبلی گزینهای ایدهآل برای پایش مداوم کدورت در شبکههای توزیع آب شرب محسوب میشود.
یکی از مزایای اصلی Flowfit CUA252 طراحی اختصاصی آن برای سنسور CUS52D است که نصب سریع، ایمن و بدون خطا را ممکن میسازد. امکان نصب دیواری یا روی خط لوله، انعطافپذیری بالایی در طراحی سیستم ایجاد میکند. نصب عمودی با خاصیت Self-Venting از تجمع حبابهای هوا جلوگیری کرده و پایداری اندازهگیری را افزایش میدهد. بدنه ساختهشده از PE100، این تجهیز را برای تماس مستقیم با آب آشامیدنی کاملاً ایمن کرده و افت فشار بسیار کم آن، تأثیر ناچیزی بر فرآیند دارد. طراحی متقارن ورودی و خروجی نیز به سادهسازی نصب و نگهداری کمک میکند.
یک سیستم اندازهگیری کامل با Flowfit CUA252 شامل فلو اسمبلی، سنسور کدورت Turbimax CUS52D، ترانسمیتر مناسب مانند Liquiline CM442 و کابل اندازهگیری است. این ترکیب، یک راهکار یکپارچه و صنعتی برای اندازهگیری پیوسته و دقیق کدورت فراهم میآورد که با الزامات بهرهبرداری حرفهای کاملاً همخوان است.
در بخش نصب و بهرهبرداری، رعایت نصب عمودی و ورود سیال از پایین به بالا الزامی است تا جریان یکنواخت و بدون حباب تضمین شود. جلوگیری از ایجاد خم و حلقه در شلنگها، استفاده از Bubble Trap برای حذف گازهای محلول و بهکارگیری اوریفیس جهت تنظیم دبی، از نکات کلیدی در دستیابی به بهترین عملکرد اندازهگیری هستند. اوریفیسهای قابل انتخاب شامل قطر 1 میلیمتر برای دبیهای کمتر از 60 لیتر بر ساعت، 3 میلیمتر برای بازه 60 تا 100 لیتر بر ساعت و 5 میلیمتر برای دبیهای بالاتر از 100 لیتر بر ساعت است. از نظر مشخصات فنی، Flowfit CUA252 در بازه دمای محیط 0 تا 55 درجه سانتیگراد و دمای فرآیند 0 تا 50 درجه سانتیگراد عملکرد پایدار دارد و تا فشار 6 بار قابل استفاده است. دبی توصیهشده برای اندازهگیری دقیق 60 لیتر بر ساعت بوده و افت فشار کمتر از 0.05 بار، آن را به گزینهای ایدهآل برای نصب در بایپس یا خطوط حساس تبدیل میکند. بدنه PE100، آببندی EPDM، اتصالات استنلس استیل 316L و Bubble Trap پلیکربنات، دوام و سازگاری شیمیایی بالای این تجهیز را تضمین میکنند.
Flowfit CUA252 با طیف متنوعی از اتصالات فرآیندی از جمله Rp ¾” ، NPT ¾” ، Glue-in D25 ، Hose D25 ، Hose D12 و فلنج ANSI 2″ قابل سفارش است و از نظر استانداردها مطابق با Pressure Equipment Directive 2014/68/EU و اصول Good Engineering Practice طراحی شده است. این محصول طبق ماده 4 بند 3 PED نیازی به نشان CE ندارد.
در بسته تحویلی، فلو اسمبلی Flowfit CUA252 بههمراه بست و آببندی کلمپی، دو اتصال فرآیندی مطابق سفارش و دفترچه راهنمای بهرهبرداری ارائه میشود. همچنین لوازم جانبی متنوعی مانند Bubble Trap مخصوص CUS52D، کیت نصب دیواری، Dummy Cover، آداپتورهای رزوهای و شلنگی مختلف و سیستم تمیزکاری اولتراسونیک CYR52 برای بهینهسازی عملکرد در دسترس هستند.
برای دانلود کاتالوگ اسکن کنید
