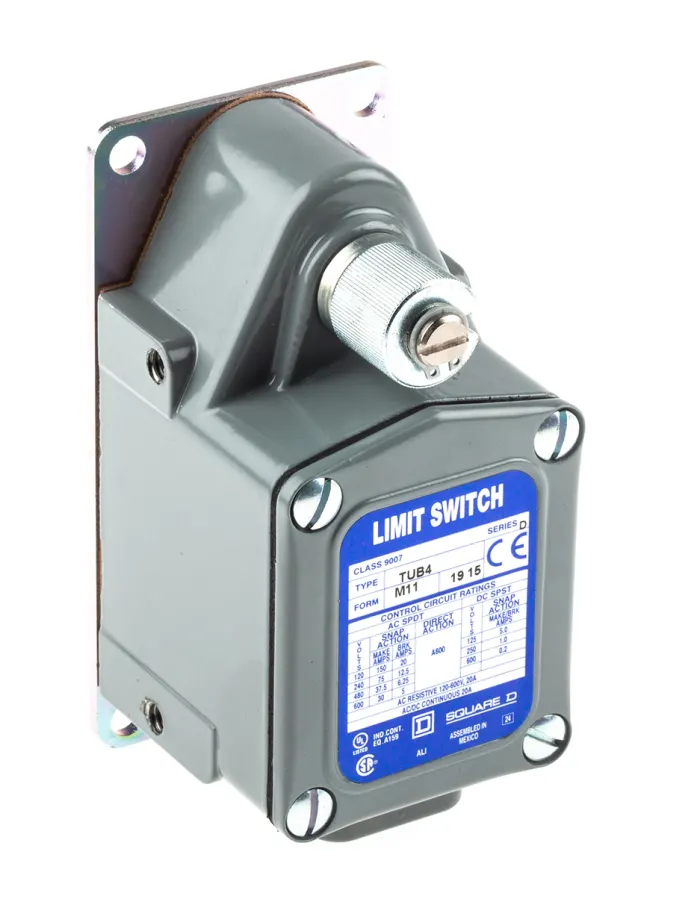

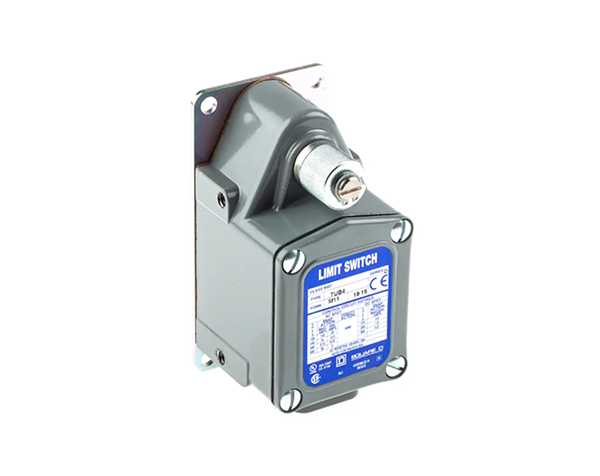

لیمیت سوئیچ صنعتی سنگین Square D مدل TUB4 – قدرت، دقت و دوام در یک تجهیز صنعتی
معرفی محصول
لیمیت سوئیچ مدل TUB4 از سری کلاس 9007 شرکت Square D، یکی از محصولات قدرتمند و مقاوم در دسته سوئیچهای مکانیکی صنعتی (Heavy Duty Limit Switches) است. این مدل از خانواده Type T بوده و برای کاربردهای سنگین صنعتی طراحی شده است. با قابلیت تنظیم به بیش از 11 نوع عملکرد مختلف، طراحی محکم، اهرم قابل تعویض و مقاومت بالا در برابر شرایط سخت محیطی، این سوئیچ گزینهای ایدهآل برای محیطهای صنعتی با نیاز به دقت، اطمینان و دوام بالا میباشد.
ویژگیهای فنی برجسته
-
قابلیت پیکربندی به 11 ترتیب عملکرد مختلف (Operating Sequences)
-
طراحی شده برای کاربردهای سنگین (Heavy Duty)
-
قابل استفاده در محیطهایی با گردوغبار، رطوبت یا چکه (NEMA Types 2، 4 و 13)
-
پشتیبانی از عملکرد دقیق و تکرارپذیر با ±0.05 mm دقت عملکرد
-
مجهز به اهرمهای متنوع، قابل تعویض و قابل تنظیم
-
قابلیت نصب با صفحات پایه مختلف (Base Plates)
-
دارای ساختار ضد گردوغبار، ضد رطوبت و مقاوم در برابر آب با درجه حفاظت IP664
-
تماسهای الکتریکی با ظرفیت تا 20 آمپر برای بارهای AC
-
قابلیت نصب اهرمهای مستقیم، افست، غلتکی، زاویهدار و جوششونده
عملکرد الکتریکی
| پارامتر | مقدار |
|---|---|
| نوع کنتاکت | SPDT (Single Pole Double Throw) |
| ولتاژ AC (120V) | 20A (Break)، 150A (Make) |
| ولتاژ AC (240V) | 12.5A (Break)، 75A (Make) |
| ولتاژ AC (480V) | 6.25A (Break)، 37.5A (Make) |
| ولتاژ AC (600V) | 5A (Break)، 30A (Make) |
| ولتاژ DC (125V) | 5A |
| ولتاژ DC (250V) | 1A |
| نوع عملکرد | Snap action یا slow make/break (با تغییر پیکربندی) |
طراحی و ابعاد
لیمیت سوئیچ مدل TUB4 با اهرمهای مختلف از جمله نوع D1 Arm (اهرم غلتکی افست) عرضه میشود. این اهرمها در زوایا و طولهای متفاوت قابل انتخاب هستند. بدنه مستحکم این سوئیچ، ساخته شده از مواد صنعتی مقاوم، قابلیت نصب در محیطهایی با ارتعاش، شوک مکانیکی و دمای بالا را دارد.
ابعاد اهرم نوع D1:
-
طول: 38 میلیمتر
-
عرض غلتک: 19 میلیمتر
-
آفست: 10 میلیمتر

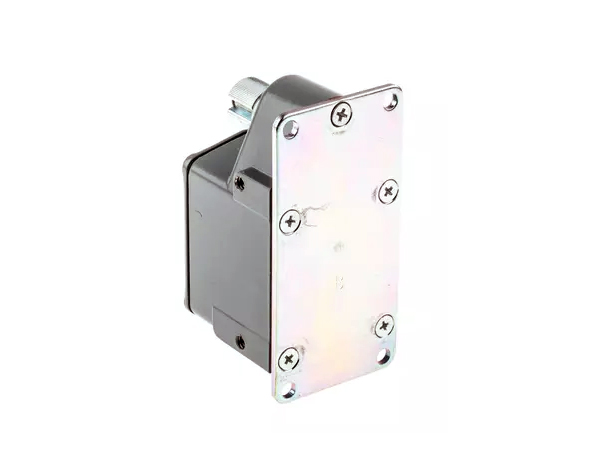

پایه نصب Style D:
-
مناسب برای نصب انتهایی
-
سوراخهای استاندارد برای پیچکردن
کاربردهای رایج
لیمیت سوئیچ TUB4 بهویژه برای محیطهایی با بار مکانیکی بالا و نیاز به عملکرد ایمن و دقیق مناسب است. برخی کاربردهای رایج آن عبارتند از:
-
خطوط تولید خودکار صنعتی
-
دستگاههای انتقال مواد و نقالهها
-
تجهیزات صنایع فولاد، ریختهگری و معدن
-
ماشینآلات صنعتی سنگین
-
تجهیزات نساجی و بستهبندی
-
سیستمهای ایمنی ماشینآلات سنگین
مزایا و نقاط قوت
✅ استحکام مکانیکی بالا: طراحی شده برای تحمل شرایط سخت صنعتی
✅ پیکربندی چندگانه: قابل تنظیم به بیش از 11 نوع عملکرد
✅ عملکرد دقیق و تکرارپذیر: دقت ±0.05 میلیمتر
✅ قابلیت تعویض قطعات: اهرمها، فنرها، واشرها و صفحات پایه
✅ نصب آسان: همراه با صفحات پایه قابل انتخاب و سازگار با محیط نصب
✅ طول عمر بالا: طراحی شده برای 5 تا 10 درجه overtravel توصیهشده برای افزایش عمر مکانیکی
مشخصات فنی خلاصه
| مشخصه | مقدار |
|---|---|
| کلاس محصول | 9007 |
| نوع | TUB4 |
| نوع پایه | Style D |
| استاندارد حفاظت | IP664، NEMA 2، 4، 13 |
| تکرارپذیری | ±0.05 mm |
| زاویه overtravel | حدود 74 درجه |
| ساختار مکانیکی | سنگین (Heavy Duty) |
| سازنده | Square D (ساخت آمریکا/فرانسه) |
لوازم جانبی و قطعات جایگزین
-
کیت کنتاکت جایگزین: E2934-S923-G1
-
کیت فنر جایگزین: E2934-S925-G1
-
کیت واشر: E2934-S926-G1
-
کیت شفت برای نوع TU: E2934-S928-G1
-
کیت شفت برای نوع TS: E2934-S929-G1
-
کیت شفت برای نوع FTU: E2934-S931-G1
-
درپوش ضدآب کابل با 5 خروجی: Type 31032-488-01
نتیجهگیری
لیمیت سوئیچ صنعتی Square D مدل TUB4 ترکیبی از قدرت، دقت و تطبیقپذیری است. این سوئیچ در کنار مقاومت بالا و استانداردهای حفاظتی سختگیرانه، راهکاری مناسب برای کنترل موقعیت و فرماندهی در صنایع حساس و محیطهای سخت به شمار میآید. اگر به دنبال یک لیمیت سوئیچ صنعتی حرفهای با عمر بالا، دقت تکرارپذیر و سازگاری کامل با محیطهای صنعتی خشن هستید، مدل TUB4 از برند Square D انتخابی هوشمندانه و مطمئن است.
