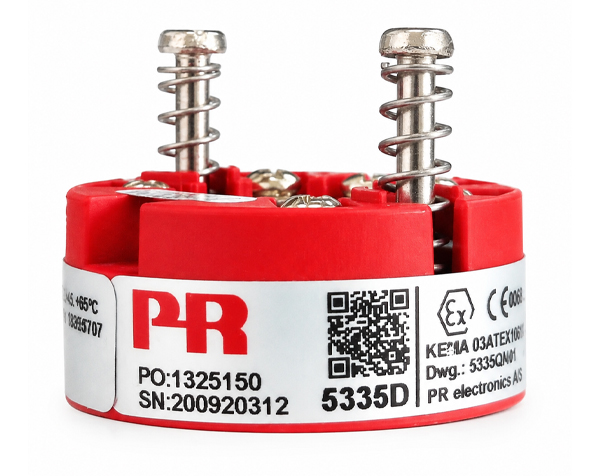

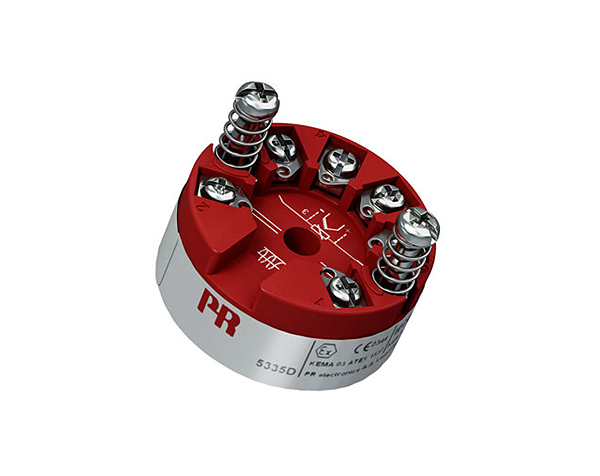

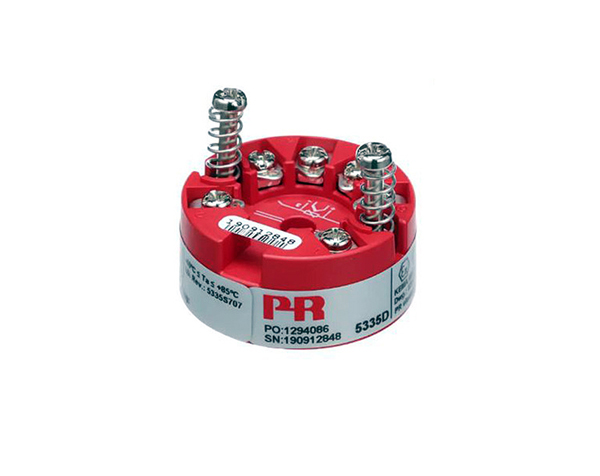

ترانسمیتر دما / 5335D

ترانسمیتر دو سیمه مدل 5335D یک ابزار دقیق و قابل اعتماد برای اندازه‌گیری دما با استفاده از ترمورزیستور (RTD) و ترموکوپل (TC) در صنایع مختلف، به ویژه صنعت نفت و گاز و پتروشیمی است. این دستگاه با بهره‌گیری از پروتکل HART امکان ارتباط آسان با سیستم‌های کنترل را فراهم می‌کند. ایزولاسیون گالوانیک و طراحی ضد انفجار مطابق با استانداردهای ATEX و IECEx، این محصول را برای استفاده در محیط‌های خطرناک مناسب ساخته است. با دقت اندازه‌گیری بسیار بالا و قابلیت تبدیل سیگنال آنالوگ به سیگنال دیجیتال، ترانسمیتر 5335D یک انتخاب ایده‌آل برای اتوماسیون صنعتی است.

ویژگی‌های کلیدی:

• ورودی‌های متنوع: قابلیت اندازه‌گیری دما با استفاده از ترمورزیستورها (RTD)، ترموکوبل‌ها (TC)، مقاومت و ولتاژ میلی‌ولت (mV)
• دقت بسیار بالا: اندازه‌گیری‌های دقیق و قابل اعتماد با دقت بسیار بالا
• پروتکل HART: امکان ارتباط بی‌سیم و پیکربندی از راه دور
• ایزولاسیون گالوانیک: جداسازی الکتریکی بین ورودی و خروجی برای ایمنی و جلوگیری از نویز
• مونتاژ آسان: طراحی برای نصب بر روی سرسیلندرهای DIN form B

کاربردها:

• اندازه‌گیری دما: اندازه‌گیری خطی دما با استفاده از ترمورزیستورها (Pt100، Pt1000، Ni100، Ni1000) یا ترموکوبل‌ها
• اندازه‌گیری اختلاف یا میانگین دما: اندازه‌گیری اختلاف یا میانگین دما بین دو سنسور مقاومت یا ترموکوبل
• تبدیل مقاومت به سیگنال آنالوگ: تبدیل تغییرات مقاومت خطی به سیگنال آنالوگ استاندارد، مانند سنسورهای سطح یا شیرها
• تقویت سیگنال میلی‌ولت: تقویت سیگنال‌های میلی‌ولت دو قطبی به سیگنال استاندارد 4-20 میلی‌آمپر
• ارتباط دیجیتال: اتصال تا 15 ترانسمیتر به یک سیگنال دیجیتال دو سیمه با ارتباط HART

مشخصات فنی:

• پیکربندی آسان: برنامه‌ریزی سریع و آسان برای اندازه‌گیری دما در تمام محدوده‌های تعریف شده
• جبران کابل: جبران طول کابل برای اتصالات 2، 3 و 4 سیمه
• ایمنی: طراحی مطابق با الزامات ایمنی سختگیرانه، مناسب برای کاربرد در نصب‌های SIL
• تشخیص خطا: بررسی مداوم داده‌های ذخیره‌شده برای تشخیص خطاهای سنسور طبق دستورالعمل‌های NAMUR NE89
• مونتاژ و نصب: طراحی برای نصب بر روی سرسیلندرهای DIN form B

مزایا:

• دقت و قابلیت اطمینان بالا
• انعطاف‌پذیری و کاربردهای متنوع
• ارتباط بی‌سیم و پیکربندی از راه دور
• ایمنی و قابلیت اعتماد در محیط‌های صنعتی

مشخصات فنی:

• شرایط محیطی:
  • دمای کارکرد: -40°C تا +85°C
  • دمای کالیبراسیون: 20…28°C
  • رطوبت نسبی: < 95% RH (بدون تراکم)
  • درجه حفاظت: IP68 / IP00
• مشخصات مکانیکی:
  • ابعاد: Ø 44 x 20.2 mm
  • وزن تقریبی: 50 g
  • اندازه سیم: 1 x 1.5 mm2 سیم چند رشته‌ای
  • گشتاور پیچ: 0.4 Nm
  • لرزش: IEC 60068-2-6
    • 2…25 Hz: ±1.6 mm
    • 25…100 Hz: ±4 g
• مشخصات عمومی:
  • منبع تغذیه: 8.0…30 VDC
  • ولتاژ ایزولاسیون: 1.5 kVAC / 50 VAC
  • زمان پاسخ: 1…60 ثانیه (قابل برنامه‌ریزی)
  • زمان گرم شدن: 30 ثانیه
  • برنامه‌ریزی: Loop Link & HART
  • نسبت سیگنال به نویز: > 60 dB
  • دقت: بهتر از 0.05% از محدوده انتخاب شده
  • دینامیک سیگنال، ورودی: 22 بیت
  • دینامیک سیگنال، خروجی: 16 بیت
  • تأثیر تغییر ولتاژ تغذیه: < 0.005% از دامنه / VDC
  • تأثیر ایمنی الکترومغناطیسی: < ±0.1% از دامنه
  • ایمنی الکترومغناطیسی گسترده: NAMUR NE21، معیار A، انفجار: < ±1% از دامنه
• مشخصات ورودی:
  • حداکثر آفست: 50% از حداکثر مقدار انتخاب شده
  • ورودی RTD:
    • نوع RTD: Pt100، Ni100، R خطی
    • مقاومت کابل در هر سیم: 5 Ω (تا 50 Ω در هر سیم امکان‌پذیر است با کاهش دقت اندازه‌گیری)
    • جریان سنسور: 0.2 mA (نامی)
    • تأثیر مقاومت کابل سنسور (3-/4-سیمه): < 0.002 Ω / Ω
    • تشخیص خطای سنسور: بله
  • ورودی ترموکوبل:
    • نوع ترموکوبل: B، E، J، K، L، N، R، S، T، U، W3، W5
    • جبران محل اتصال سرد (CJC): < ±1.0°C
    • تشخیص خطای سنسور: بله
    • جریان خطای سنسور: هنگام تشخیص / غیر از آن: 33 μA / 0 μA
  • ورودی ولتاژ:
    • محدوده اندازه‌گیری: -800…+800 mV
    • حداقل محدوده اندازه‌گیری (دامنه): 2.5 mV
    • مقاومت ورودی: 10 MΩ
• مشخصات خروجی:
  • خروجی جریان:
    • محدوده سیگنال: 4…20 mA
    • حداقل محدوده سیگنال: 16 mA
    • بار (@ خروجی جریان): ≤ (Vsupply – 8) / 0.023 [Ω]
    • پایداری بار: ≤ 0.01% از دامنه / 100 Ω
    • نشانگر خطای سنسور: قابل برنامه‌ریزی 3.5…23 mA
    • NAMUR NE43 Upscale/Downscale: 23 mA / 3.5 mA از دامنه = از محدوده انتخاب شده در حال حاضر

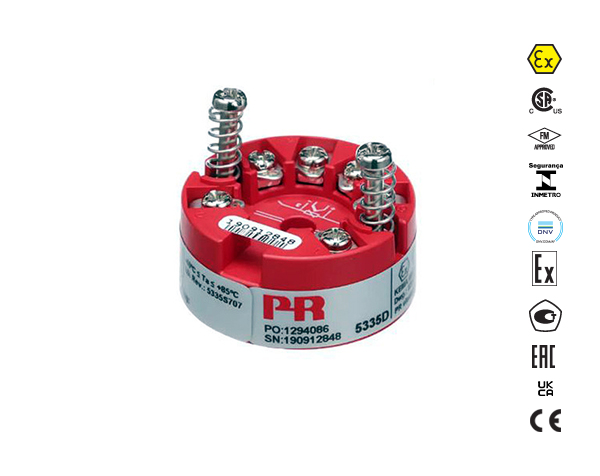

استانداردهای ایمنی:

• ATEX: II 1 G Ex ia IIC T6…T4 Ga, II 2 D Ex ia IIIC Db, I M1 Ex ia I Ma
• IECEx: Ex ia IIC T6…T4 Ga, Ex ia IIIC Db, Ex ia I Ma
• FM، ایالات متحده: Cl. I، Div. 1، Gp. A، B، C، D T4/T6; Cl. I Zone 0، AEx ia IIC T4/T6; Cl. 1، Div. 2، Gp. A، B، C، D، T4/T6
• CSA: Cl. I، Div. 1، Gp. A، B، C، D Ex ia IIC، Ga
• INMETRO: Ex ia IIC T6…T4 Ga, Ex ia IIIC Db, Ex ia I Ma
• DNV Marine: TAA0000101
• EAC Ex: RU C-DK.HA65.B.00355/19

SIL:

• ارزیابی سخت‌افزار برای استفاده در کاربردهای SIL

ترانسمیتر دو سیمه مدل 5335D با ترکیب ویژگی‌های پیشرفته و عملکرد قابل اعتماد، یک انتخاب ایده‌آل برای نیازهای اندازه‌گیری دقیق در صنایع مختلف است.
