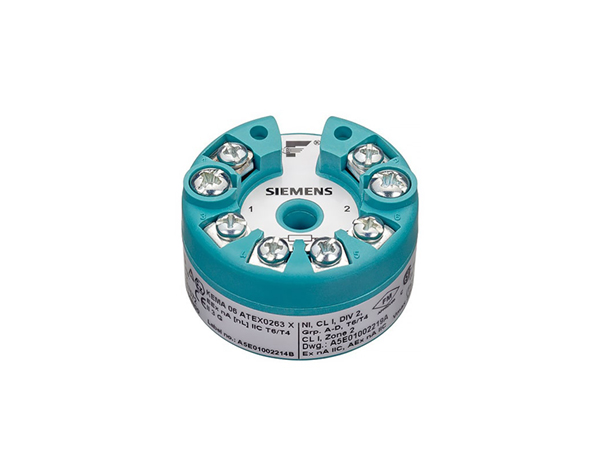

SITRANS TH400 با کد 7NG3214 یکی از بهترین ترانسمیترهای دما در بازار است که توسط شرکت زیمنس تولید شده است. این محصول با پشتیبانی از پروتکل‌های پیشرفته نظیر PROFIBUS PA و FOUNDATION Fieldbus، انتخابی ایده‌آل برای کاربردهای صنعتی حساس و محیط‌های پیچیده محسوب می‌شود.
1. بررسی کلی محصول
ترانسیمتر SITRANS TH400 یک دستگاه فیلدباس است که به طور خاص برای اندازه‌گیری دما طراحی شده است. این ترانسیمتر در انواع مختلف برای استفاده با FOUNDATION Fieldbus و PROFIBUS PA موجود است. یکی از ویژگی‌های برجسته این محصول، طراحی جمع‌وجور آن است که می‌توان آن را در داخل سرکابل‌های نوع B نصب کرد. این ترانسیمتر علاوه بر اندازه‌گیری دما، قابلیت‌های پیشرفته‌ای مانند تشخیص خطا، امکان تنظیمات متعدد، و قابلیت استفاده در محیط‌های خطرناک را نیز داراست.
2. ویژگی‌های کلیدی
- قابلیت نصب در سرکابل: ترانسیمتر SITRANS TH400 به راحتی در سرکابل‌های نوع B نصب می‌شود، که این امر باعث سهولت در نصب و راه‌اندازی دستگاه در فرآیندهای صنعتی مختلف می‌شود.
- عملکرد گسترده: این ترانسیمتر امکان اندازه‌گیری دما با استفاده از انواع مختلف سنسورها را فراهم می‌کند. از جمله این سنسورها می‌توان به ترموکوپل‌ها (مانند نوع B، K، J و غیره) و ترمیستورهای مقاومتی مانند Pt100 اشاره کرد.
- نسخه ایمنی در برابر انفجار: ترانسیمتر SITRANS TH400 در نسخه‌های ایمنی برای استفاده در محیط‌های خطرناک (ATEX، FM، CSA) موجود است.
- پشتیبانی از پروتکل‌های فیلدباس: این دستگاه از پروتکل‌های PROFIBUS PA و FOUNDATION Fieldbus پشتیبانی می‌کند که موجب یکپارچگی آسان در سیستم‌های اتوماسیون صنعتی می‌شود.
- دقت بالا و سرعت اندازه‌گیری: این ترانسیمتر دارای مبدل آنالوگ به دیجیتال 24 بیتی است که دقت بسیار بالایی را در اندازه‌گیری دما فراهم می‌کند. همچنین زمان اندازه‌گیری کمتر از 50 میلی‌ثانیه است.
3. کاربردها
ترانسیمتر SITRANS TH400 در صنایع مختلف به‌ویژه در فرآیندهایی که نیاز به اندازه‌گیری دقیق دما دارند، کاربرد دارد. از جمله مهم‌ترین کاربردهای این ترانسیمتر می‌توان به موارد زیر اشاره کرد:
- اندازه‌گیری دما با ترمیستورهای مقاومتی یا ترموکوپل‌ها: ترانسیمتر SITRANS TH400 می‌تواند به‌طور خطی دما را اندازه‌گیری کند و این قابلیت در صنایع شیمیایی، نفت و گاز، داروسازی و پتروشیمی بسیار مفید است.
- اندازه‌گیری دما در محیط‌های خطرناک: نسخه‌های ایمنی ترانسیمتر SITRANS TH400 برای استفاده در محیط‌های انفجاری مناسب است. این ویژگی در صنایع پتروشیمی، نفت و گاز و سایر صنایعی که خطر انفجار وجود دارد، ضروری است.
- اندازه‌گیری دما با سنسورهای دمایی مختلف: این دستگاه از سنسورهای مختلف مانند Pt100 (برای دماهای پایین و میانه) و ترموکوپل‌ها (برای دماهای بالا) پشتیبانی می‌کند.
4. مشخصات فنی
ترانسیمتر SITRANS TH400 از ویژگی‌های فنی متعددی برخوردار است که موجب کارایی و دقت بالا در اندازه‌گیری دما می‌شود. برخی از این مشخصات عبارتند از:
- محدوده اندازه‌گیری برای سنسورها:
- ترمیستورهای مقاومتی Pt100، Pt1000: از -200 تا +850 درجه سانتی‌گراد.
- ترموکوپل‌ها: شامل انواع مختلف از جمله نوع B، K، J، و T با محدوده‌های دمایی متنوع.
- دقت اندازه‌گیری:
- دقت مطلق برای ترمیستورهای مقاومتی و ترموکوپل‌ها به مقدار ±0.1 درجه سانتی‌گراد می‌رسد.
- دقت برای ترموکوپل‌های نوع B، S، R برابر با ±1 درجه سانتی‌گراد است.
- دقت برای سنسورهای مقاومت پایه (mV) تا ±10 میکروولت است.
- سرعت اندازه‌گیری: زمان اندازه‌گیری کمتر از 50 میلی‌ثانیه است.
- پشتیبانی از خطای سنسور: دستگاه قادر است تا خطاهای ناشی از خرابی یا اتصال کوتاه سنسور را شناسایی کند.
5. ویژگی‌های ارتباطی
ترانسیمتر SITRANS TH400 از دو پروتکل فیلدباس معروف برای ارتباط استفاده می‌کند:
- PROFIBUS PA: این پروتکل برای کاربردهای صنعتی گسترده طراحی شده و از دو بلوک عملکرد آنالوگ پشتیبانی می‌کند.
- FOUNDATION Fieldbus: این پروتکل به‌طور خاص برای استفاده در سیستم‌های کنترل توزیع‌شده (DCS) طراحی شده و علاوه بر دو بلوک آنالوگ، از یک بلوک PID نیز پشتیبانی می‌کند.
6. ایمنی و گواهینامه‌ها
ترانسیمتر SITRANS TH400 برای استفاده در محیط‌های خطرناک طراحی شده است و از گواهینامه‌های مختلف ایمنی برخوردار است:
- ATEX: گواهینامه ایمنی برای استفاده در محیط‌های انفجاری (ایمنی در برابر انفجار).
- FM و CSA: گواهینامه‌های ایمنی برای استفاده در ایالات متحده و کانادا.
- IECEx: گواهینامه ایمنی برای استفاده در محیط‌های خطرناک در سطح جهانی.
- FISCO/FNICO: استانداردهای خاص برای نصب دستگاه در محیط‌های خطرناک.
7. شرایط محیطی و مکانیکی
ترانسیمتر SITRANS TH400 دارای ویژگی‌های فنی خاصی است که آن را برای استفاده در شرایط سخت محیطی مناسب می‌سازد:
- دمای محیطی: این دستگاه می‌تواند در دمای محیطی بین -40 تا +85 درجه سانتی‌گراد به‌طور مؤثر کار کند.
- عایق الکتریکی: دارای مقاومت در برابر ولتاژهای بالا تا 500 ولت AC است.
- مقاومت در برابر لرزش: این ترانسیمتر بر اساس استانداردهای IEC 60068-2-6 و IEC 60068-2-64 برای مقاومت در برابر لرزش طراحی شده است.
8. نصب و راه‌اندازی
ترانسیمتر SITRANS TH400 به‌راحتی بر روی ریل DIN نصب می‌شود که نصب آن را در محیط‌های صنعتی بسیار ساده و سریع می‌سازد. علاوه بر این، دستگاه دارای درجه حفاظت IP40 برای محفظه و IP00 برای ترمینال‌ها است که از آن در برابر گرد و غبار و مایعات محافظت می‌کند.
9. انتخاب و سفارش
برای سفارش ترانسیمتر SITRANS TH400، مشتریان می‌توانند بسته به نیاز خود یکی از مدل‌های PROFIBUS PA یا FOUNDATION Fieldbus را انتخاب کنند. همچنین این دستگاه دارای گزینه‌های مختلفی برای تنظیمات سفارشی، از جمله تنظیمات اندازه‌گیری دما و محدوده سنسور است. به‌علاوه، امکانات مختلفی مانند گزارش تست، نرم‌افزار PDM، و آداپتورهای ریل DIN برای این دستگاه موجود است.
10. نتیجه‌گیری
ترانسیمتر دما SITRANS TH400 از برند زیمنس یک انتخاب ایده‌آل برای استفاده در سیستم‌های اتوماسیون صنعتی است. این دستگاه با دقت بالا، عملکرد گسترده و ویژگی‌های ایمنی مناسب، به‌ویژه در محیط‌های خطرناک، می‌تواند نیازهای اندازه‌گیری دما در صنایع مختلف را برآورده کند. استفاده از تکنولوژی‌های فیلدباس و قابلیت‌های سفارشی‌سازی باعث می‌شود که این ترانسیمتر یک راه‌حل کاربردی و منعطف برای طیف گسترده‌ای از فرآیندهای صنعتی باشد.
