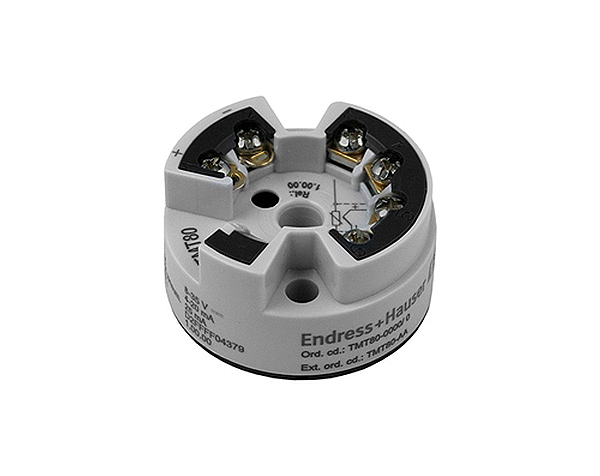

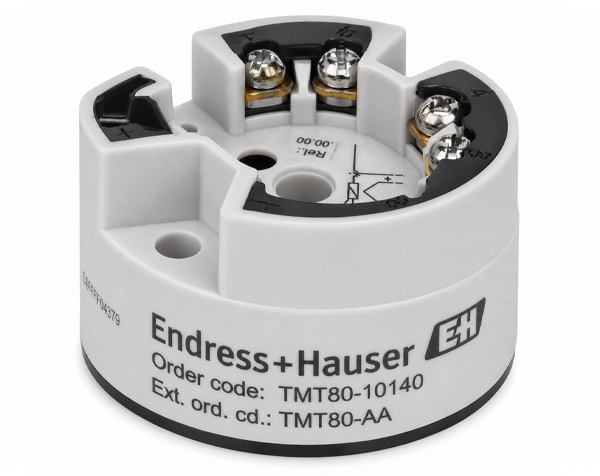

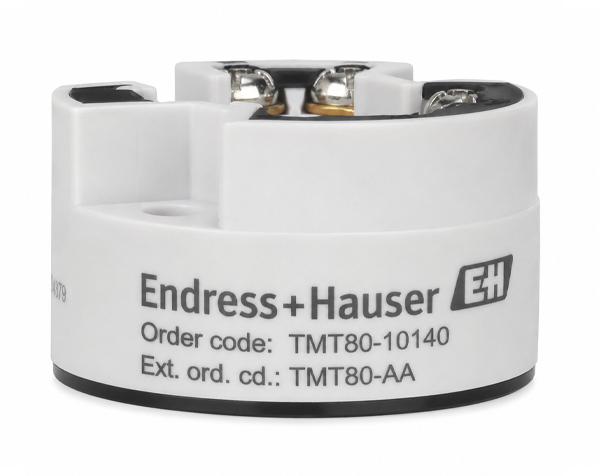

ترانسمیتر دمای فرآیند iTEMP TMT80 از Endress+Hauser ابزاری قدرتمند و انعطاف‌پذیر است که سیگنال‌های ورودی متنوع را به سیگنال خروجی آنالوگ استاندارد 4 تا 20 میلی‌آمپر تبدیل می‌کند و قابلیت تنظیم مقیاس را دارا می‌باشد. این دستگاه به‌طور خاص برای استفاده با حسگرهای دمایی رایج مانند دماسنج‌های مقاومتی (RTD) و ترموکوپل‌ها (TC) طراحی شده است. قابلیت برنامه‌ریزی این ترانسمیتر از طریق رایانه شخصی و با استفاده از کیت پیکربندی و نرم‌افزار مخصوص PC، به کاربران این امکان را می‌دهد که تنظیمات دستگاه را طبق نیازهای کاربردی خود به راحتی انجام دهند.
مزایای کلیدی
یکی از مزایای اصلی iTEMP TMT80، سیستم تغذیه 2-سیمه با خروجی آنالوگ 4 تا 20 میلی‌آمپر است که نصب و سیم‌کشی آن را ساده می‌کند. این دستگاه همچنین سیگنال خطا در صورت قطع یا اتصال کوتاه حسگر ارائه می‌دهد که طبق استاندارد NAMUR NE43 قابل تنظیم است. این ویژگی به شناسایی سریع مشکلات در فرآیند اندازه‌گیری کمک می‌کند. تطابق با الزامات EMC طبق استاندارد NAMUR NE21 نشان‌دهنده مقاومت دستگاه در برابر تداخلات الکترومغناطیسی در محیط‌های صنعتی است. علاوه بر این، جداسازی گالوانیکی با ولتاژ 500 ولت (ورودی/خروجی) از تجهیزات پایین‌دستی در برابر نویز و تداخل محافظت می‌کند. قابلیت تنظیم محدوده اندازه‌گیری متناسب با کاربرد خاص انعطاف‌پذیری بالایی برای استفاده در طیف وسیعی از فرآیندها فراهم می‌آورد.
عملکرد و طراحی سیستم
iTEMP TMT80 یک ترانسمیتر 2-سیمه است که دارای یک خروجی آنالوگ و یک ورودی اندازه‌گیری می‌باشد. این دستگاه به‌طور الکترونیکی سیگنال‌های ورودی مختلف را در اندازه‌گیری دمای صنعتی ثبت و تبدیل می‌کند. ورودی اندازه‌گیری آن برای دماسنج‌های مقاومتی با اتصال 2-، 3- یا 4-سیمه و همچنین ترموکوپل‌ها قابل استفاده است. پیکربندی دستگاه از طریق کیت پیکربندی و نرم‌افزار رایگان ReadWin 2000 انجام می‌شود.
قابلیت‌های ورودی
متغیر اندازه‌گیری شده توسط دستگاه، دما است که رفتار انتقال آن خطی نسبت به دما می‌باشد. دستگاه محدوده‌های اندازه‌گیری مختلفی را بسته به نوع حسگر و نوع اتصال آن پشتیبانی می‌کند.
-
دماسنج‌های مقاومتی (RTD) طبق استاندارد IEC 60751 (با α = 0.00385):
- Pt100: محدوده اندازه‌گیری از –200 تا +850 درجه سانتیگراد (–328 تا +1562 درجه فارنهایت). حداقل بازه قابل تنظیم 10 کلوین (18 درجه فارنهایت).
- Pt1000: محدوده اندازه‌گیری از –200 تا +250 درجه سانتیگراد (–328 تا +482 درجه فارنهایت). حداقل بازه قابل تنظیم 10 کلوین (18 درجه فارنهایت).
- انواع اتصال: 2-، 3- یا 4-سیمه.
- با مدار 2-سیمه، امکان جبران مقاومت سیم (0 تا 20 Ω) وجود دارد.
- مقاومت کابل: مقاومت سیم حسگر تا حداکثر 11 Ω در هر سیم.
- جریان حسگر: ≤ 0.6 mA.
-
ترموکوپل‌ها (TC) طبق استاندارد IEC 60584، بخش 1:
- Type B (PtRh30-PtRh6): محدوده از +40 تا +1820 درجه سانتیگراد (+104 تا +3308 درجه فارنهایت). حداقل بازه 500 کلوین.
- Type K (NiCr-Ni): محدوده از –200 تا +1372 درجه سانتیگراد (–328 تا +2501 درجه فارنهایت). حداقل بازه 50 کلوین.
- Type N (NiCrSi-NiSi): محدوده از –270 تا +1300 درجه سانتیگراد (–454 تا +2372 درجه فارنهایت). حداقل بازه 50 کلوین.
- Type R (PtRh13-Pt): محدوده از –50 تا +1768 درجه سانتیگراد (–58 تا +3214 درجه فارنهایت). حداقل بازه 500 کلوین.
- Type S (PtRh10-Pt): محدوده از –50 تا +1768 درجه سانتیگراد (–58 تا +3214 درجه فارنهایت). حداقل بازه 500 کلوین.
- مرجع اتصال داخلی (Pt100) برای ترموکوپل‌ها.
- دقت مرجع اتصال: ± 1 کلوین.
- توجه داشته باشید که سیگنال خطای قطع یا اتصال کوتاه حسگر برای ترموکوپل‌ها فعال نیست.
سیگنال خروجی و هشدارها
خروجی دستگاه یک سیگنال آنالوگ استاندارد 4 تا 20 میلی‌آمپر است که به صورت خطی نسبت به دما متناسب با محدوده اندازه‌گیری تنظیم شده تغییر می‌کند.
در صورت بروز شرایط غیرعادی یا خطا، دستگاه سیگنال‌های خاصی را تولید می‌کند:
- زیرمحدوده (Underranging): افت خطی به 3.8 میلی‌آمپر.
- بالامحدوده (Overranging): افزایش خطی به 20.5 میلی‌آمپر.
- قطع حسگر یا اتصال کوتاه حسگر (غیرفعال برای ترموکوپل‌ها): سیگنال خروجی ≤ 3.6 میلی‌آمپر یا ≥ 21.0 میلی‌آمپر خواهد بود. اگر تنظیم بر روی ≥ 21.0 میلی‌آمپر باشد، یک جریان خروجی ≥ 21.5 میلی‌آمپر تضمین می‌شود. این تنظیمات خطا طبق استاندارد NAMUR NE43 قابل انتخاب هستند.
سایر مشخصات خروجی شامل موارد زیر است:
- بار (Load): حداکثر (ولتاژ تغذیه – 8 ولت) / 0.025 آمپر (خروجی جریان).
- جداسازی گالوانیکی: U = 500 VAC (ورودی/خروجی).
- جریان ورودی مورد نیاز: ≤ 3.5 میلی‌آمپر.
- حد جریان: ≤ 25 میلی‌آمپر.
- تأخیر روشن شدن: 4 ثانیه.
تغذیه و اتصالات

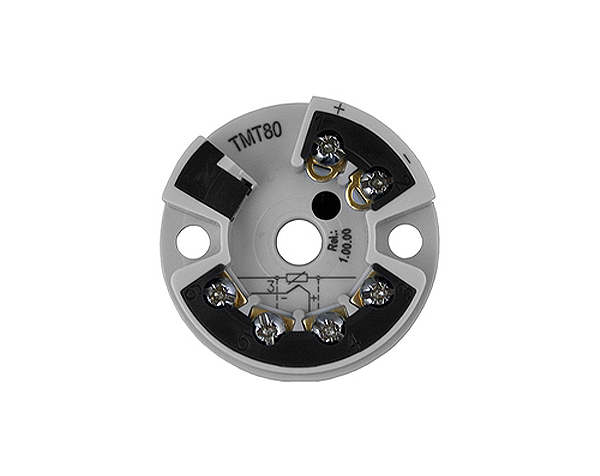

دستگاه iTEMP TMT80 با یک ولتاژ تغذیه Ub در محدوده 8 تا 35 ولت کار می‌کند و دارای محافظت در برابر اتصال پلاریته معکوس است. حداکثر ریپل مجاز Uss ≤ 3 ولت در ولتاژ Ub ≥ 15 ولت و حداکثر فرکانس 1 کیلوهرتز است. تصویر شماره 1 در منبع، شماتیک ترمینال‌های دستگاه را نشان می‌دهد که شامل اتصالات ورودی حسگر (TC و RTD)، اتصال نمایشگر/رابط CDI و اتصال تغذیه است. دستگاه معمولاً در سرآیند (terminal head) نصب می‌شود.
