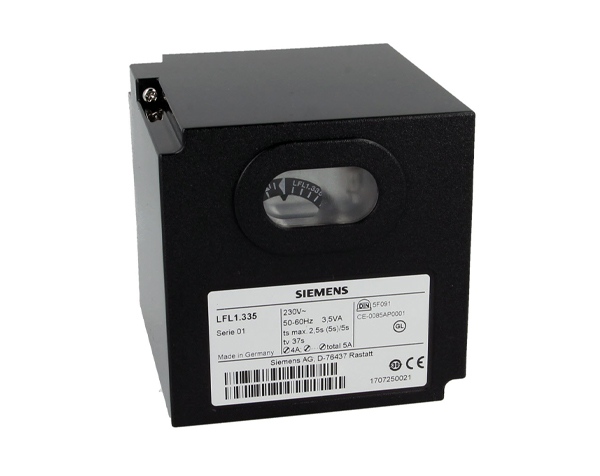

رله مشعل زیمنس LFL1.335 یکی از تجهیزات مهم و کاربردی در سیستمهای کنترل و ایمنی مشعلهای صنعتی است که وظیفه اصلی آن مدیریت توالی راهاندازی، کنترل فرآیند احتراق و نظارت بر تشکیل و پایداری شعله است. در بویلرها، کورههای صنعتی، هیترها و بسیاری از تجهیزات حرارتی، وجود یک سیستم کنترل قابلاعتماد برای جلوگیری از ورود سوخت در شرایط ناایمن اهمیت بسیار زیادی دارد. رله مشعل در واقع یکی از اجزای کلیدی این سیستم محسوب میشود و میتواند در صورت بروز شرایط غیرعادی، فرآیند احتراق را متوقف کرده و فرمان لازم برای قطع سوخت را صادر کند. به همین دلیل انتخاب رله مناسب، علاوه بر تأثیر مستقیم بر عملکرد مشعل، نقش مهمی در افزایش ایمنی تجهیزات و کاهش ریسکهای عملیاتی دارد.
رله مشعل Siemens LFL1.335 از محصولات شرکت زیمنس در حوزه کنترل مشعل و تجهیزات احتراق صنعتی است. این تجهیز برای مدیریت توالی عملکرد مشعل طراحی شده و میتواند مراحل مختلف فرآیند راهاندازی و احتراق را طبق یک توالی مشخص کنترل کند. در یک فرآیند معمول، مشعل ابتدا وارد مرحله پیشتهویه میشود تا شرایط مناسب برای احتراق فراهم شود. پس از آن مرحله جرقهزنی و تشکیل شعله انجام میشود و سیستم کنترل باید تشخیص دهد که شعله بهدرستی تشکیل شده و پایدار باقی مانده است. در صورت تأیید شرایط ایمن، مشعل به مرحله کاری خود ادامه میدهد و در صورت عدم تشکیل شعله یا از بین رفتن آن، سیستم حفاظتی وارد عمل شده و فرآیند را متوقف میکند.
اهمیت این عملکرد زمانی بیشتر مشخص میشود که بدانیم تجمع سوخت بدون تشکیل شعله میتواند در برخی شرایط خطرات جدی ایجاد کند. رله مشعل با اجرای دقیق توالی روشنشدن و نظارت بر شرایط احتراق، از ادامه کار مشعل در وضعیتهای نامطمئن جلوگیری میکند. به همین دلیل تجهیزات کنترل مشعل مانند LFL1.335 صرفاً یک رله ساده برای قطع و وصل مدار نیستند، بلکه بخشی از سیستم ایمنی و کنترل فرآیند احتراق محسوب میشوند.
رله مشعل زیمنس LFL1.335 در خانواده تجهیزات کنترل مشعل سری LFL قرار میگیرد و برای کاربردهای صنعتی مرتبط با مشعلهای گازسوز و دوگانهسوز مورد استفاده قرار میگیرد. این خانواده از تجهیزات زیمنس به دلیل ساختار کنترلی مشخص، قابلیت اطمینان مناسب و استفاده گسترده در سیستمهای احتراق صنعتی شناخته شده است. مدل LFL1.335 نیز در تجهیزاتی که نیازمند کنترل منظم مراحل راهاندازی، نظارت بر شعله و اجرای توالی ایمنی هستند، کاربرد دارد.
یکی از ویژگیهای مهم این تجهیز، کنترل مرحله پیشتهویه است. در بسیاری از مشعلهای صنعتی، قبل از آغاز تزریق اصلی سوخت لازم است محفظه احتراق با هوای تازه تهویه شود. این فرآیند برای کاهش احتمال باقیماندن گاز یا بخارات سوخت در محفظه و آمادهسازی شرایط مناسب برای جرقهزنی انجام میشود. رله کنترل مشعل با مدیریت این مرحله و سایر مراحل راهاندازی، توالی مورد نیاز را مطابق طراحی سیستم اجرا میکند.
پس از مرحله پیشتهویه، فرآیند جرقهزنی و تشکیل شعله آغاز میشود. در این مرحله نیز تشخیص صحیح شعله اهمیت بسیار زیادی دارد. سیستم کنترل باید بتواند وضعیت شعله را بررسی کند و در صورت عدم تأیید آن، از ادامه فرآیند تزریق سوخت جلوگیری کند. در شرایطی که شعله پس از تشکیل خاموش شود نیز عملکرد حفاظتی رله اهمیت پیدا میکند. LFL1.335 برای استفاده در چنین سیستمهایی طراحی شده و در کنار تجهیزات تشخیص شعله و سایر اجزای کنترلی مشعل، یک زنجیره ایمنی برای فرآیند احتراق ایجاد میکند.
از نظر مشخصات الکتریکی، Siemens LFL1.335 با ولتاژ تغذیه AC 230V و فرکانس 50/60Hz کار میکند و توان مصرفی آن حدود 3.5VA اعلام شده است. این مشخصات باعث میشود تجهیز برای بسیاری از تابلوها و مدارهای کنترل مشعل صنعتی که با برق 230 ولت کار میکنند، قابل استفاده باشد. با این حال هنگام جایگزینی یک رله قدیمی با LFL1.335، صرفاً یکسان بودن ولتاژ کافی نیست و باید کد کامل تجهیز، پایه نصب، نقشه سیمبندی، توالی عملکرد و سازگاری آن با سایر اجزای مشعل نیز بررسی شود.
ابعاد تقریبی رله مشعل LFL1.335 برابر با 14 × 17.6 × 12.6 سانتیمتر و وزن آن حدود 1.08 کیلوگرم است. این تجهیز دارای درجه حفاظت IP40 بوده و محدوده دمای کاری آن در برخی منابع از حدود منفی 20 تا مثبت 60 درجه سانتیگراد عنوان شده است؛ در برخی اطلاعات فنی نیز دمای بالاتر تا حدود مثبت 70 درجه سانتیگراد ذکر میشود. رطوبت مجاز نیز کمتر از 90 درصد RH اعلام شده است. هنگام نصب در محیط صنعتی باید شرایط واقعی محیط، تهویه تابلو و دستورالعمل سازنده مورد توجه قرار گیرد.
کد محصول این مدل BPZ.335 است و برای نصب آن میتوان از پایههای مناسب مانند AGM14.1 یا AGM410490550 استفاده کرد. پایه مناسب اهمیت زیادی دارد، زیرا رله کنترل مشعل باید بهصورت صحیح در مدار نصب شود و تمام ترمینالها و اتصالات مطابق نقشه سیمبندی سازنده در جای صحیح قرار گیرند. در فرآیند تعویض، توصیه میشود قبل از جدا کردن تجهیز قدیمی، شماره ترمینالها و سیمهای متصل به آن مستندسازی شوند تا از بروز خطا هنگام سیمبندی تجهیز جدید جلوگیری شود.
رله زیمنس LFL1.335 در طیف وسیعی از تجهیزات حرارتی صنعتی قابل استفاده است. مشعلهای گازسوز و دوگانهسوز با ظرفیت متوسط تا بالا، بویلرهای صنعتی، کورههای حرارتی، هیترهای ثابت هوا و برخی تجهیزات حرارتی مورد استفاده در صنایع نفت، گاز و پتروشیمی از جمله کاربردهای این نوع کنترلر هستند. در نیروگاهها و کارخانههای صنعتی نیز سیستمهای احتراق به تجهیزات کنترل و ایمنی قابلاعتماد نیاز دارند و رله مشعل یکی از اجزای اصلی این زنجیره محسوب میشود.
در صنایع فولاد، سیمان و شیشه که فرآیندهای حرارتی بخش مهمی از تولید را تشکیل میدهند، پایداری مشعل و کنترل صحیح فرآیند احتراق اهمیت زیادی دارد. هرگونه اختلال در تشکیل شعله، کنترل هوا یا تزریق سوخت میتواند موجب توقف فرآیند یا ایجاد شرایط نامناسب در کوره شود. استفاده از سیستم کنترل مناسب میتواند به مدیریت بهتر توالی احتراق و افزایش قابلیت اطمینان سیستم کمک کند.
در بویلرهای صنعتی نیز کنترل مشعل اهمیت ویژهای دارد. بویلر برای تولید بخار یا آب گرم به یک فرآیند احتراق پایدار نیاز دارد و مشعل باید بتواند در شرایط مختلف، سوخت و هوا را به شکل کنترلشده وارد محفظه احتراق کند. رله مشعل در این ساختار وظیفه اجرای توالی ایمنی و نظارت بر شرایط لازم برای ادامه فرآیند را بر عهده دارد. بنابراین خرابی یا عملکرد نامناسب این قطعه میتواند باعث از کار افتادن مشعل و در نتیجه توقف عملکرد بویلر شود.
یکی از نکات مهم در استفاده از LFL1.335، رعایت دستورالعمل نصب و راهاندازی زیمنس است. سیمبندی این تجهیز باید دقیقاً مطابق نقشه مربوط به مدل و کاربرد موردنظر انجام شود. همچنین باید اتصال زمین بهدرستی برقرار باشد و تجهیزات حفاظتی و سنسورهای مورد استفاده در مدار، از نظر عملکرد و سازگاری بررسی شوند. پس از نصب نیز بهتر است عملکرد مشعل در شرایط مختلف آزمایش شود؛ از جمله تشکیل شعله در زمان راهاندازی، قطع شعله در حین کار و عملکرد صحیح تجهیزات تشخیص شعله و سنسور فشار هوا.
سرویس دورهای نیز نقش مهمی در افزایش قابلیت اطمینان سیستم احتراق دارد. اگرچه رله مشعل یک تجهیز الکترومکانیکی یا الکترونیکی کنترلی است، اما عملکرد صحیح آن به وضعیت سایر اجزای سیستم نیز وابسته است. سنسور شعله، کابلها، اتصالات، مدار جرقه، سنسور فشار هوا و سایر تجهیزات مرتبط باید بهصورت دورهای بررسی شوند. وجود گردوغبار، رطوبت، شلشدن اتصالات یا ایجاد نویز در مدار میتواند باعث بروز خطا و عملکرد نادرست سیستم شود.
از دیگر نکات مهم، توجه به عمر طراحی تجهیز است. برای LFL1.335 در اطلاعات ارائهشده طول عمر حدود 250,000 سیکل کاری یا تقریباً 10 سال عنوان شده است. این مقدار را نباید بهعنوان تضمین عملکرد در تمام شرایط محیطی در نظر گرفت، زیرا عمر واقعی تجهیز میتواند تحت تأثیر تعداد دفعات روشن و خاموش شدن مشعل، شرایط دمایی، کیفیت برق، شرایط تابلو و وضعیت سایر تجهیزات قرار گیرد. بنابراین بازرسی دورهای و تعویض پیشگیرانه قطعه در سیستمهای حساس میتواند از توقف ناگهانی فرآیند جلوگیری کند.
در زمان خرید رله مشعل زیمنس LFL1.335 نیز توجه به اصالت و تطابق کامل کد محصول اهمیت زیادی دارد. در بازار تجهیزات صنعتی ممکن است قطعاتی با ظاهر مشابه اما مشخصات متفاوت وجود داشته باشند. بنابراین بررسی کد دقیق تجهیز، ولتاژ، فرکانس، پایه مورد استفاده، نقشه ترمینالها و سازگاری با مدل مشعل قبل از خرید ضروری است. این موضوع بهخصوص زمانی اهمیت دارد که LFL1.335 بهعنوان قطعه جایگزین یک تجهیز قدیمی تهیه میشود.
فروشگاه دراک با تمرکز بر تجهیزات ابزار دقیق و کنترل صنعتی، امکان بررسی و تأمین انواع تجهیزات مورد استفاده در سیستمهای صنعتی را فراهم میکند. در هنگام تهیه رله مشعل زیمنس LFL1.335 از فروشگاه دراک، بهتر است اطلاعات مربوط به مدل مشعل، کد تجهیز قدیمی، ولتاژ کاری و نوع کاربرد نیز در اختیار کارشناسان فروش قرار گیرد تا تطابق قطعه با سیستم موجود با دقت بیشتری بررسی شود. این موضوع میتواند احتمال انتخاب قطعه نامناسب را کاهش داده و فرآیند خرید تجهیزات صنعتی را مطمئنتر کند.
از نظر اقتصادی نیز انتخاب قطعه مناسب برای سیستمهای احتراق اهمیت دارد. ارزانتر بودن یک قطعه جایگزین لزوماً به معنای انتخاب بهتر نیست، زیرا یک کنترلر نامناسب میتواند موجب خطاهای مکرر، توقف مشعل، افزایش هزینه تعمیرات و حتی ایجاد ریسکهای ایمنی شود. در تجهیزات حساس مانند کنترلر مشعل، سازگاری فنی، کیفیت ساخت و اطمینان از اصالت محصول باید در کنار قیمت مورد توجه قرار گیرد.
رله مشعل Siemens LFL1.335 را میتوان یکی از اجزای مهم در ساختار ایمنی و کنترل مشعلهای صنعتی دانست. این تجهیز با مدیریت توالی راهاندازی، کنترل مراحل پیشتهویه و جرقهزنی، نظارت بر تشکیل شعله و ایجاد فرمانهای حفاظتی در شرایط غیرعادی، به عملکرد مطمئنتر سیستم احتراق کمک میکند. ولتاژ تغذیه AC 230V، مصرف حدود 3.5VA، درجه حفاظت IP40، امکان نصب با پایههای AGM14.1 یا AGM410490550 و کاربرد در مشعلهای گازسوز و دوگانهسوز، از جمله مشخصات قابل توجه این مدل هستند.
در نهایت باید توجه داشت که رله مشعل تنها یکی از اجزای زنجیره ایمنی سیستم احتراق است و عملکرد صحیح آن به هماهنگی با سایر تجهیزات وابسته است. انتخاب مدل صحیح، نصب مطابق دستورالعمل سازنده، سیمبندی اصولی، بررسی سنسور شعله و فشار هوا و انجام تستهای دورهای، مجموعه اقداماتی هستند که برای بهرهبرداری ایمن و پایدار از یک مشعل صنعتی باید در نظر گرفته شوند. برای مجموعههایی که در تهران، لالهزار و سایر مراکز صنعتی کشور به دنبال تهیه تجهیزات کنترل مشعل و قطعات اتوماسیون صنعتی هستند، بررسی دقیق مشخصات فنی پیش از خرید اهمیت ویژهای دارد.

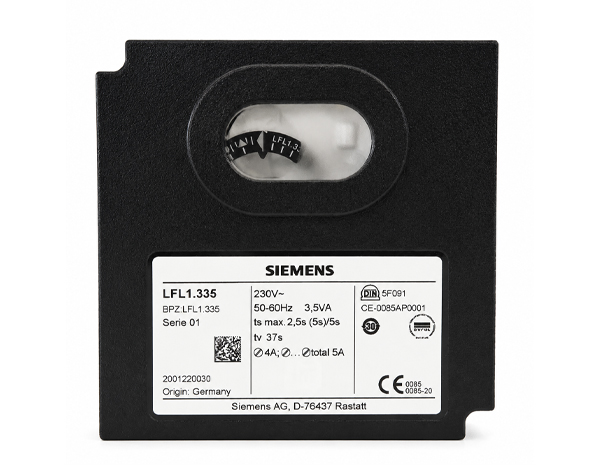

مشخصات فنی رله مشعل زیمنس LFL1.335 بهصورت خلاصه شامل کد محصول BPZ.335، ولتاژ تغذیه AC 230V، فرکانس 50/60Hz، توان مصرفی حدود 3.5VA، ابعاد تقریبی 14 × 17.6 × 12.6 سانتیمتر، وزن حدود 1.08 کیلوگرم، درجه حفاظت IP40، دمای کاری حدود 20- تا 60+ درجه سانتیگراد، رطوبت مجاز کمتر از 90 درصد RH، عمر طراحی حدود 250,000 سیکل و قابلیت نصب با پایه AGM14.1 یا AGM410490550 است. این مشخصات باید پیش از سفارش با دیتاشیت و نسخه دقیق تجهیز موردنظر تطبیق داده شوند.
برای دریافت اطلاعات تکمیلی، بررسی سازگاری با مشعل و تهیه کاتالوگ، میتوان مشخصات دقیق مدل و کاربرد تجهیز را بررسی کرد. کاتالوگ محصول نیز میتواند اطلاعات مهمی درباره ترمینالها، توالی عملکرد، نصب و شرایط بهرهبرداری در اختیار تکنسینها و کارشناسان تعمیرات قرار دهد.
