ترانسمیتر دما / 248 Head Mount

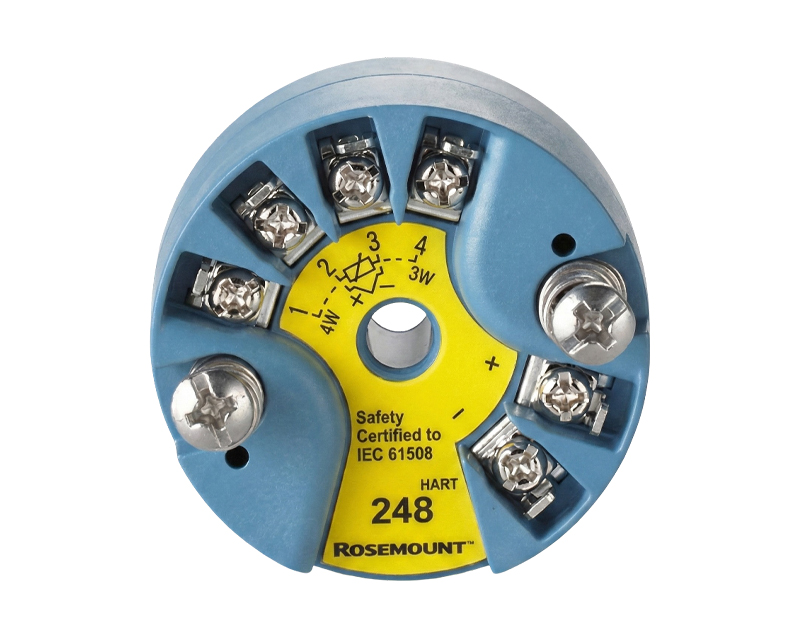

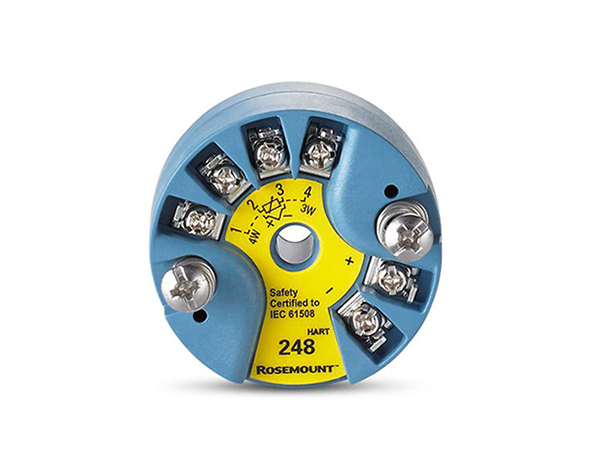

ترانسمیتر دمای HEAD MOUNT Rosemount™ 248 به عنوان یک راه‌حل استاندارد صنعتی، برای ارائه عملکرد پایدار و قابل اعتماد در طیف وسیعی از محیط‌های فرآیندی طراحی شده است. این دستگاه برای برآورده کردن نیازهای برنامه‌های معمول اندازه‌گیری دمای تک‌نقطه‌ای، راه‌حلی مستحکم و انعطاف‌پذیر برای نقاط مانیتورینگ دما ارائه می‌دهد. طراحی بادوام آن به گونه‌ای است که می‌تواند شرایط فرآیندی متنوعی را تحمل کند، و آن را به یک جزء قابل اعتماد در حلقه‌های حسگر دما تبدیل می‌کند.

به عنوان یک ترانسمیتر دما پایه، Rosemount 248 راه‌حلی موثر نسبت به سیم‌کشی مستقیم سنسورها ارائه می‌دهد، و نیاز به سیم‌های امتداددهنده و مالتی‌پلکسرهای گران‌قیمت را کاهش می‌دهد. این امر به کاهش هزینه‌های کلی نصب کمک می‌کند. همچنین، با بررسی مزایای راه‌حل نقطه کامل™ از دما Rosemount، کاربران می‌توانند از پورتفوی جامع فناوری‌های حسگر دما Emerson بهره‌مند شوند.

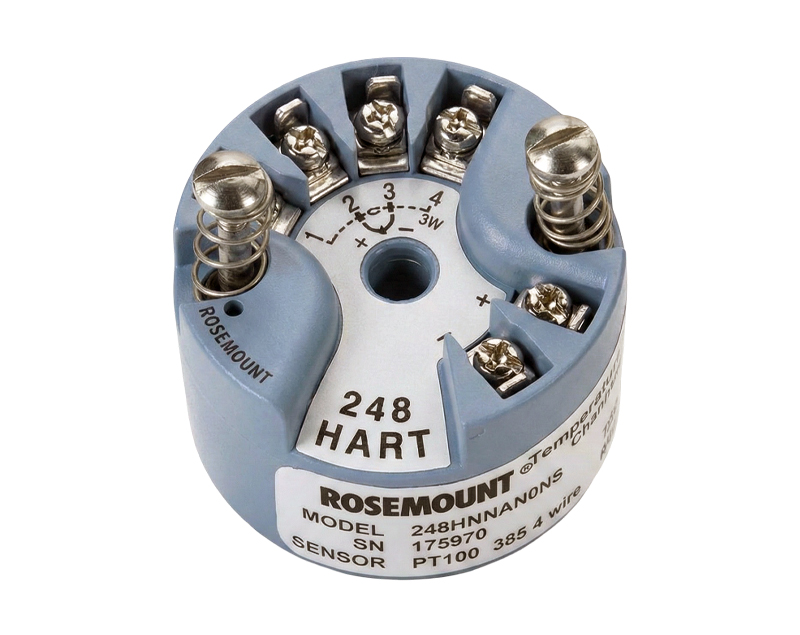

ترانسمیتر دمای HEAD MOUNT Rosemount 248 در پیکربندی سر نصب سبک DIN B در دسترس است و با انواع مختلف گزینه‌های محفظه سازگار است. برای برنامه‌هایی که نیاز به پیکربندی‌های نصب متفاوت دارند، این دستگاه در گزینه نصب ریلی نیز موجود است. این انعطاف‌پذیری در برنامه‌ریزی اطمینان حاصل می‌کند که ترانسمیتر می‌تواند به راحتی در تنظیمات صنعتی مختلف یکپارچه شود.

ویژگی‌ها و مزایای کلیدی

ترانسمیتر دمای HEAD MOUNT Rosemount 248 دارای طیف وسیعی از ویژگی‌ها و مزایا است که برای بهبود دقت اندازه‌گیری دما، قابلیت اطمینان و هزینه‌موثری طراحی شده‌اند:

• ورودی‌های سنسور جهانی: این ترانسمیتر ورودی‌هایی از انواع مختلف RTD (حسگر مقاومت دما) و ترموکوپل (T/C)، پتانسیومتر، مقاومت خطی و ورودی‌های mV دوقطبی را می‌پذیرد. این قابلیت سنسور تک مدیریت انبار را ساده می‌کند و انعطاف‌پذیری در انتخاب سنسور را فراهم می‌کند.
• پروتکل HART®/4–20 mA: Rosemount 248 از پروتکل HART® (ترانسدیوسر راه‌دور قابل آدرس‌دهی) استفاده می‌کند که بر روی سیگنال خروجی آنالوگ استاندارد 4–20 mA قرار دارد. این قابلیت ارتباط دوگانه امکان کنترل آنالوگ و ارتباط دیجیتال برای پیکربندی، تشخیص عیب و مدیریت دارایی را فراهم می‌کند.
• طراحی بادوام: الکترونیک دستگاه در اپوکسی کپسوله شده و در محفظه پلاستیکی قرار دارد، که ترانسمیتر را بسیار بادوام می‌کند و قابلیت اطمینان بلندمدت را تضمین می‌کند. این ساختار مستحکم مقاومت برتر در برابر بسیاری از محیط‌های فرآیندی را فراهم می‌کند.
• دامنه دمای محیطی گسترده: این ترانسمیتر می‌تواند در دامنه دمای محیطی گسترده -50 تا +85 °C کار کند، و دامنه‌های گسترده‌تر با کدهای گزینه خاص برای محیط‌های سردتر در دسترس هستند.
• ایزواسیون گالوانیک: Rosemount 248 دارای ایزواسیون گالوانیک 2.5 kVAC است که حلقه اندازه‌گیری را از نویز الکتریکی و مشکلات حلقه زمین محافظت می‌کند.
• امتیاز ثبات یک ساله: این ترانسمیتر دارای امتیاز ثبات یک ساله است که هزینه‌های نگهداری را کاهش می‌دهد با کمینه کردن نیاز به کالیبراسیون مکرر.
• تشخیص باز/کوتاه سنسور: تشخیص باز/کوتاه سنسور داخلی مشکلات در حلقه سنسور را تشخیص می‌دهد، عملکرد قابل اعتماد را تضمین می‌کند و عیب‌یابی را تسهیل می‌کند.
• داشبورد دستگاه: Rosemount 248 دارای داشبوردهای رابط آسان برای پیکربندی آسان دستگاه و عیب‌یابی تشخیصی است.
• مطابقت ترانسمیتر-سنسور: قابلیت مطابقت ترانسمیتر-سنسور با ثابت‌های Callendar-Van Dusen به طور قابل توجهی خطای اندازه‌گیری کلی را کاهش می‌دهد با سفارشی کردن پاسخ ترانسمیتر به یک سنسور RTD خاص.
• گواهینامه ایمنی: Rosemount 248 دارای گواهینامه SIL 2/3 مطابق با IEC 61508 توسط یک شخص ثالث مستقل برای استفاده در سیستم‌های ابزار ایمنی (SIS) است. این گواهینامه اطمینان حاصل می‌کند که برای برنامه‌های ایمنی بحرانی مناسب است.
• اندازه فشرده و انعطاف‌پذیری نصب: اندازه فشرده و گزینه‌های محفظه چندگانه امکان انعطاف‌پذیری نصب در میدان را فراهم می‌کنند.
• برچسب دارایی: دستگاه‌های تازه ارسالی دارای برچسب دارایی QR کد منحصر به فرد هستند که دسترسی آسان به اطلاعات سریال، نقشه‌های دستگاه، اسناد فنی و اطلاعات عیب‌یابی از طریق حساب MyEmerson را فراهم می‌کنند، که کارایی نگهداری را بهبود می‌بخشد.

مشخصات فنی

ترانسمیتر دمای HEAD MOUNT Rosemount 248 اندازه‌گیری‌های دما دقیق و پایدار را به دلیل مشخصات فنی مستحکم خود ارائه می‌دهد:

• ورودی: قابل انتخاب کاربر، سازگار با انواع مختلف RTD، T/C، mV و سنسورهای اهم. ترمینال‌های سنسور تا 42.4 Vdc رتبه‌بندی شده‌اند.
• سیگنال خروجی: دو سیم 4–20 mA، خطی با دما یا ورودی. یک سیگنال دیجیتال HART بر روی سیگنال 4–20 mA قرار دارد.
• ایزواسیون: ایزواسیون ورودی/خروجی تا 500 Vac rms (707 Vdc) در 50/60 Hz آزمایش شده است.
• منبع تغذیه: نیاز به منبع تغذیه خارجی 12.0 تا 42.4 Vdc در ترمینال‌های ترانسمیتر، با مقاومت بار بین 250 و 1100 اهم. حداقل 17.75 Vdc با بار 250 اهم مورد نیاز است.
• محدودیت رطوبت: در 0–95% رطوبت نسبی، غیر متراکم، کار می‌کند.
• محدودیت دما:
  • محدودیت عملیاتی: -40 تا 85 °C (-40 تا 185 °F). دامنه‌های گسترده‌تر با کدهای گزینه BR5 (-50 تا 85 °C [-58 تا 185 °F]) و BR6 (-60 تا 85 °C [-76 تا 185 °F]) در دسترس هستند.
  • محدودیت ذخیره‌سازی: -50 تا 120 °C (-58 تا 248 °F).
• زمان روشن شدن: عملکرد در محدوده مشخصات در کمتر از پنج ثانیه پس از اعمال برق (با میرا کردن تنظیم شده به صفر) حاصل می‌شود.
• نرخ به‌روزرسانی: کمتر از 0.5 ثانیه.
• میرا کردن: قابل تنظیم تا 32 ثانیه، با پیش‌فرض پنج ثانیه.
• دقت: دقت دیجیتال و D/A بسته به نوع سنسور و محدوده ورودی متفاوت است. به برگه داده محصول برای مشخصات دقیق دقت برای انواع مختلف سنسور (مانند Pt100 RTD، انواع مختلف ترموکوپل، ورودی mV، ورودی اهم) مراجعه کنید.
• ثبات: برای ورودی‌های RTD و ترموکوپل، ترانسمیتر دارای ثبات ±0.1% از خواندن یا 0.1 °C (هر کدام بزرگتر باشد) برای 12 ماه است.
• کالیبراسیون خودکار: مدار اندازه‌گیری آنالوگ به دیجیتال به طور خودکار برای هر به‌روزرسانی دما کالیبره می‌شود.
• سازگاری الکترومغناطیسی (EMC): تمام نیازهای محیط صنعتی EN61326 و NAMUR NE-21 را برآورده می‌کند.
• تأثیر منبع تغذیه: کمتر از ±0.005% از اسپن در هر ولت.
• تأثیر ارتعاش: مطابق با استانداردهای IEC 60770-1 آزمایش شده است و هیچ تأثیری بر عملکرد ندارد.
• وزن: ترانسمیتر HEAD MOUNT (248H) حدود 50 گرم (1.7 اونس) وزن دارد، بدون محفظه.

گزینه‌های نصب

ترانسمیتر دمای HEAD MOUNT Rosemount 248H گزینه‌های نصب متنوعی را برای برآورده کردن نیازهای نصب مختلف ارائه می‌دهد:

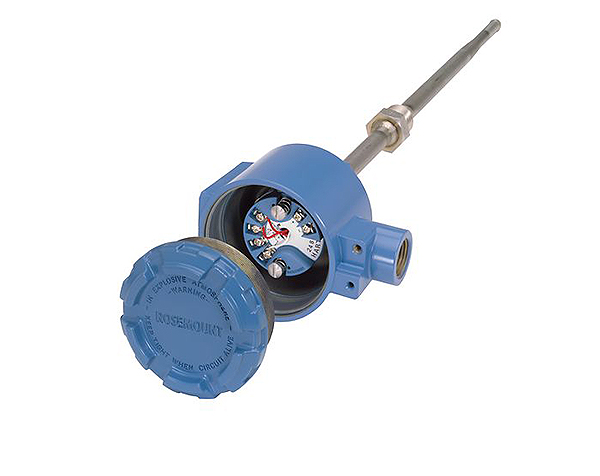

• نصب مستقیم بر روی مونتاژ سنسور: می‌تواند مستقیماً در سر اتصال یا سر جهانی که بر روی مونتاژ سنسور نصب شده است، نصب شود.
• نصب راه‌دور با استفاده از سر جهانی: ترانسمیتر می‌تواند جدا از مونتاژ سنسور با استفاده از سر جهانی نصب شود.
• نصب ریل DIN: با استفاده از کلیپ نصب اختیاری (شماره قطعه 00248-1601-0001)، ترانسمیتر می‌تواند به راحتی به ریل DIN متصل شود.

رویه‌های نصب

نصب صحیح برای اطمینان از ایمنی و عملکرد بهینه ترانسمیتر دمای HEAD MOUNT Rosemount 248 حیاتی است. ملاحظات کلیدی شامل:

• ایمنی: نصب باید توسط پرسنل ماهر با رعایت تمام دستورالعمل‌های ایمنی انجام شود. در اتمسفرهای انفجاری، پوشش‌های محفظه را زمانی که مدار زنده است، باز نکنید. اطمینان حاصل کنید که ابزارها مطابق با روش‌های سیم‌کشی ذاتی ایمن یا غیر قابل اشتعال نصب شده‌اند قبل از اتصال یک ارتباط‌دهنده دستی. تمام پوشش‌های سر اتصال باید به طور کامل درگیر شوند تا نیازهای ضد انفجار را برآورده کنند.
• جلوگیری از رطوبت: ترانسمیتر را در نقطه بالا در مسیر لوله نصب کنید تا از تخلیه رطوبت به داخل محفظه جلوگیری شود.
• مونتاژ سنسور: ترانسمیتر می‌تواند به صورت مونتاژ شده به سنسور و ترموول یا به صورت واحد مستقل سفارش داده شود. اگر با مونتاژ سنسور یکپارچه نصب می‌شود، از رویه‌های خاص برای نصب‌های اروپایی/آسیا-پاسفیک (سبک سنسور صفحه DIN) یا نصب‌های آمریکای شمالی/جنوبی (سنسور پیچی) پیروی کنید.
• سیم‌کشی: به نمودارهای سیم‌کشی بر روی برچسب بالای ترانسمیتر مراجعه کنید. اتصالات سنسور صحیح را با اتصال سیم‌های سنسور به ترمینال‌های فشرده‌سازی مناسب و سفت کردن پیچ‌ها اطمینان حاصل کنید. در هنگام تماس با سیم‌ها و ترمینال‌ها برای جلوگیری از شوک الکتریکی نهایت احتیاط را به عمل آورید. برای ورودی‌های ترموکوپل زمین‌شده، به نمودارهای سیم‌کشی خاص مراجعه کنید. حلقه سیگنال می‌تواند در هر نقطه تک زمین شود یا بدون زمین باقی بماند. محافظ سیم‌کشی سیگنال را در انتهای منبع تغذیه زمین کنید.
• منبع تغذیه: اطمینان حاصل کنید که ولتاژ تأمین شده به ترانسمیتر زیر ولتاژ برداشتن نمی‌افتد. منبع تغذیه DC باید کمتر از دو درصد ریپل داشته باشد.

پیکربندی

ترانسمیتر دمای Rosemount 248 می‌تواند با استفاده از روش‌های مختلفی پیکربندی شود:

• ارتباط‌دهنده میدانی: یک ارتباط‌دهنده میدانی مبتنی بر HART (تجدیدنظر دستگاه میدانی Dev v1، DD v1 یا بالاتر توصیه می‌شود) می‌تواند در هر نقطه پایانی در حلقه سیگنال (با بار 250 تا 1100 اهم) متصل شود تا پارامترهای مختلفی را پیکربندی کند. این شامل تنظیم حالت تجدیدنظر HART، بررسی داده‌های پیکربندی، پیکربندی متغیرهای پایه، تنظیم واحدهای خروجی، پیکربندی اطلاعات برچسب، انجام آزمایش‌های حلقه، فعال کردن حفاظت از نوشتن و مدیریت تشخیص سنسور است.
• کیت برنامه‌ریزی PC Rosemount 248 (فقط HART 5): این کیت شامل نرم‌افزار پیکربندی مبتنی بر PC و یک مودم HART (سریال یا USB) است. نرم‌افزار امکان پیکربندی جامع پارامترهایی مانند متغیر فرآیند، نوع سنسور، تعداد سیم‌ها، واحدهای مهندسی، اطلاعات برچسب ترانسمیتر، میرا کردن و پارامترهای هشدار را فراهم می‌کند. نصب نرم‌افزار و درایورهای مودم مورد نیاز است. تنظیم سخت‌افزار شامل اتصال ترانسمیتر و یک مقاومت بار به صورت سری با یک منبع تغذیه، و اتصال مودم HART به صورت موازی با مقاومت بار و اتصال آن به PC است.
• پیکربندی سفارشی کارخانه (کد گزینه C1): ترانسمیتر می‌تواند در کارخانه با تنظیمات خاص برای تاریخ، توصیف و پیام بر اساس برگه داده پیکربندی که با سفارش ارائه می‌شود، پیکربندی شود.

عملیات و نگهداری

ترانسمیتر Rosemount 248 به دلیل عدم وجود اجزای متحرک، نیاز به نگهداری برنامه‌ریزی شده کمی دارد. جنبه‌های عملیات و نگهداری شامل:

• کالیبراسیون: کالیبراسیون دقت اندازه‌گیری را با تغییر دیجیتال تفسیر ترانسمیتر از ورودی سنسور افزایش می‌دهد. رویه‌ها شامل تنظیم ورودی سنسور، مطابقت ترانسمیتر-سنسور، تنظیم خروجی و تنظیم مقیاس خروجی هستند. مطابقت ترانسمیتر-سنسور دقت را با استفاده از ثابت‌های Callendar-Van Dusen از یک RTD کالیبره شده بهبود می‌بخشد.
• تغییر تجدیدنظر HART: تجدیدنظر HART می‌تواند بین تجدیدنظر 7 و تجدیدنظر 5 با استفاده از منوی عمومی یک ابزار پیکربندی HART یا مدیر دستگاه AMS تغییر کند. توجه داشته باشید که تجدیدنظر HART 7 ممکن است نیازهای سازگاری با ابزارهای پیکربندی داشته باشد.
• نگهداری سخت‌افزار: اگر مشکوک به خرابی هستید، از رویه‌های عیب‌یابی برای تأیید سخت‌افزار ترانسمیتر و اتصالات فرآیند پیروی کنید. بررسی سنسور شامل جایگزینی سنسور یا آزمایش سیم‌کشی است.
• پیام‌های تشخیصی: ارتباط‌دهنده میدانی پیام‌های تشخیصی را برای کمک به عیب‌یابی نمایش می‌دهد.

الزامات سیستم‌های ابزار ایمنی (SIS)

برای استفاده در سیستم‌های ابزار ایمنی (SIS)، ترانسمیتر Rosemount 248 باید الزامات و گواهینامه‌های خاصی را برآورده کند:

• خروجی ایمنی بحرانی یک سیگنال 4-20 mA نمایانگر دما است.
• برای برنامه‌های تقاضای کم؛ نوع B گواهینامه دارد.
• گواهینامه‌ها شامل SIL 2 برای یکپارچگی تصادفی در HFT=0، SIL 3 برای یکپارچگی تصادفی در HFT=1، و SIL 3 برای یکپارچگی سیستمی هستند.
• برای شناسایی یک ترانسمیتر گواهینامه‌دار ایمنی، تأیید کنید که با کد گزینه نوع ترانسمیتر “H” و کد گزینه “QT” سفارش داده شده است. برای برنامه‌های ایمنی دمای پایین، کدهای گزینه BR5 یا BR6 نیز مورد نیاز هستند. تجدیدنظر نرم‌افزار Namur را بر روی برچسب ترانسمیتر بررسی کنید؛ تجدیدنظر 1.0.1 یا بالاتر نشان‌دهنده گواهینامه ایمنی است.
• نصب باید اطمینان حاصل کند که پوشش‌های محفظه الکترونیک به درستی مهر و موم شده‌اند. طراحی حلقه باید ولتاژ ترمینال را در 12 Vdc در خروجی 24.5 mA حفظ کند. آزمایش‌های اثبات (جزئی و جامع) برای برنامه‌های SIS مورد نیاز هستند.
