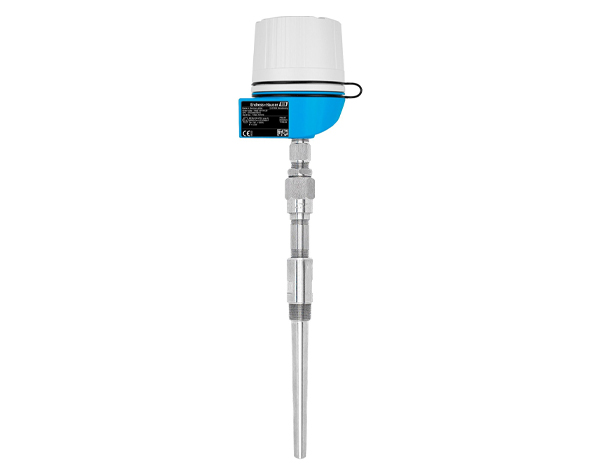

ترانسمیتر دما ضدانفجار / TR66

ترمومتر مقاوم در برابر انفجار Endress+Hauser TR66 یکی از محصولات شاخص خانواده Omnigrad S است که به‌منظور اندازه‌گیری دقیق دما در فرآیندهای صنعتی سنگین طراحی شده است. این سنسور با استفاده از فناوری RTD (مقاومت حرارتی پلاتینیوم Pt100) و بهره‌مندی از ترموول یکپارچه، عملکردی قابل اطمینان، دقت بالا و مقاومت مکانیکی چشمگیری را در محیط‌های سخت صنعتی مانند پالایشگاه‌ها، پتروشیمی‌ها، نیروگاه‌ها و صنایع گاز و نفت ارائه می‌دهد.

مدل TR66 یک سنسور دمای ماژولار، ضدانفجار و مقاوم در برابر فشار و ارتعاش است که می‌تواند در شرایط سخت فرآیندی، از دمای °C 200– تا °C 600+ عملکردی پایدار و دقیق داشته باشد. ساختار مقاوم، طراحی ماژولار و پشتیبانی از پروتکل‌های ارتباطی روز دنیا مانند HART، PROFIBUS PA و FOUNDATION Fieldbus، این تجهیز را به گزینه‌ای ایده‌آل برای سیستم‌های کنترل پیشرفته صنعتی تبدیل کرده است.

طراحی و ساختار ماژولار

طراحی سنسور TR66 بر پایه ساختار ماژولار و استاندارد DIN انجام شده است. این طراحی شامل بخش‌های زیر است:

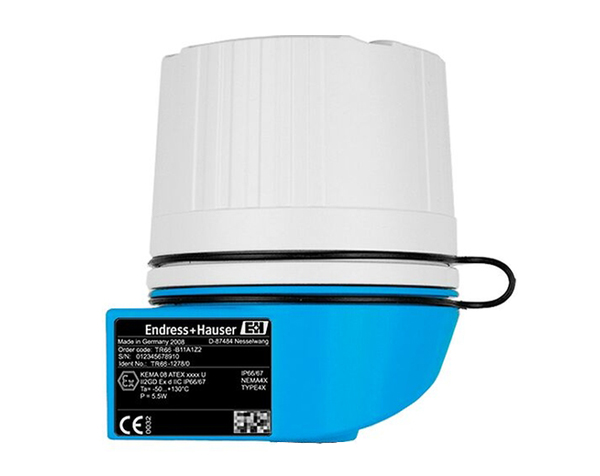

• هد ترمینال (Terminal Head): محل اتصال الکتریکی و نصب ترانسمیتر (Head Transmitter) است و از آلیاژ آلومینیوم یا استنلس استیل ساخته می‌شود. هدهای مدل TA30A، TA30H و نسخه‌های دارای پنجره نمایشگر برای نصب در مناطق مستعد انفجار در دسترس‌اند.
• گردن رابط یا اکستنشن نک (Extension Neck): این قسمت بین هد و ترموول قرار دارد و نقش عایق حرارتی را ایفا می‌کند تا دمای بالا به ترانسمیتر منتقل نشود.
• ترموول (Thermowell): بخش اصلی در تماس با سیال فرآیندی است که از فولاد ضدزنگ (316L یا 1.4571) یا آلیاژهای خاص مانند Inconel 600 ساخته می‌شود. ترموول با روش Barstock از میله‌های جامد تولید شده تا بالاترین مقاومت مکانیکی و فشاری را فراهم کند.
• اینزرت یا سنسور داخلی (Measuring Insert): شامل المنت پلاتینیوم Pt100 است که مطابق استاندارد IEC 60751 تولید شده و به‌صورت Wire-wound یا Thin-film عرضه می‌شود. این بخش قابل تعویض و کالیبراسیون جداگانه است.

این ساختار ماژولار، علاوه بر افزایش عمر مفید تجهیز، امکان تعمیر و جایگزینی سریع را در حین بهره‌برداری فراهم می‌کند، بدون آنکه نیاز به توقف کامل فرآیند وجود داشته باشد.

اصل عملکرد سنسور TR66

در این تجهیز از اصل اندازه‌گیری مقاومتی استفاده می‌شود. المنت پلاتینیوم Pt100 با ضریب دمایی مشخص، هنگام تغییر دما مقاومت الکتریکی متفاوتی تولید می‌کند که توسط ترانسمیتر به سیگنال استاندارد 4 تا 20 میلی‌آمپر یا داده دیجیتال تبدیل می‌شود.

سنسورهای TR66 معمولاً در دو نوع المنت وجود دارند:

1. Wire-wound (سیم‌پیچی پلاتینیوم): دقت بسیار بالا و پایداری بلندمدت در بازه دمایی تا 600°C.
2. Thin-film (فیلم نازک پلاتینیوم): ابعاد کوچک‌تر، مقاومت بیشتر در برابر لرزش و مناسب برای کاربردهایی با دمای زیر 400°C.

ویژگی‌های فنی و مزایا

سنسور TR66 با تلفیق فناوری دقیق RTD و بدنه‌ای مقاوم، مجموعه‌ای از قابلیت‌های صنعتی پیشرفته را ارائه می‌دهد:

1. دامنه اندازه‌گیری گسترده

• دمای قابل اندازه‌گیری: –200 تا +600 درجه سانتی‌گراد
• فشار کاری استاتیک تا 500 بار (7250 psi)
• کلاس حفاظتی: IP68 (مقاوم در برابر نفوذ گرد و غبار و غوطه‌وری کامل در آب)

2. ایمنی در محیط‌های انفجاری

TR66 برای استفاده در مناطق دارای خطر انفجار طراحی شده و دارای تأییدیه‌های مختلف است:

• Flameproof (Ex d)
• Intrinsic Safety (Ex ia)
• Non-sparking (Ex nA)
• Dust ignition proof (Ex tD)

این ویژگی‌ها آن را برای مناطق Zone 1 و Zone 2 مطابق با استانداردهای ATEX و IECEx مناسب می‌سازد.

3. ارتباطات و خروجی سیگنال

سنسور TR66 می‌تواند با انواع ترانسمیترهای سری iTEMP® از برند Endress+Hauser تجهیز شود و خروجی‌های متنوع زیر را پشتیبانی کند:

• خروجی آنالوگ 4…20 mA
• پروتکل HART®
• ارتباط PROFIBUS® PA
• شبکه FOUNDATION Fieldbus™

ترانسمیترهای iTEMP دارای دقت بالا، پایداری طولانی‌مدت و امکاناتی نظیر تطبیق حسگر و تشخیص خطا هستند. به‌علاوه، با نرم‌افزار FieldCare یا ReadWin 2000 به‌راحتی قابل پیکربندی‌اند.

4. دقت اندازه‌گیری بالا

مطابق استاندارد IEC 60751، دقت اندازه‌گیری این تجهیز برای Pt100 از کلاس‌های زیر تبعیت می‌کند:

• کلاس AA: ±(0.1 + 0.0017×|t|)°C
• کلاس A: ±(0.15 + 0.002×|t|)°C
• کلاس B: ±(0.3 + 0.005×|t|)°C

این سطوح دقت، اندازه‌گیری‌های دقیق و پایدار را حتی در فرآیندهای با تغییرات سریع دما تضمین می‌کنند.

5. مقاومت مکانیکی و لرزشی

با ساختار فولادی و طراحی بر اساس استاندارد DIN 43772، TR66 در برابر ارتعاش تا ۴g در محدوده 2 تا 150 هرتز مقاوم است. در نسخه‌های Thin-film، این مقاومت حتی افزایش یافته و برای شرایط دارای لرزش شدید نیز مناسب است.

6. پاسخ زمانی سریع

زمان پاسخ برای غلاف‌های استاندارد در آب در سرعت جریان 0.4 m/s حدود t50 = 34 ثانیه و t90 = 105 ثانیه است. این ویژگی برای کنترل فرآیندهای حساس به تغییر دما اهمیت ویژه‌ای دارد.

7. مواد ساخت با دوام بالا

ترموول و گردن رابط از فولاد ضدزنگ AISI 316L / 1.4404 یا AISI 316Ti / 1.4571 ساخته شده‌اند که مقاومت بالایی در برابر خوردگی ناشی از محیط‌های اسیدی و کلر دارند. در صورت نیاز، آلیاژهایی مانند Inconel 600 یا Alloy 400 برای کاربردهای خاص نیز قابل سفارش‌اند.

8. قابلیت کالیبراسیون و ردیابی استاندارد

تمامی سنسورها با مقیاس دمای بین‌المللی ITS-90 کالیبره می‌شوند و گواهی کالیبراسیون آن‌ها به‌صورت قابل ردیابی به استانداردهای ملی و بین‌المللی صادر می‌شود.

کاربردهای صنعتی سنسور TR66

طراحی مستحکم و مقاومت بالا در برابر فشار، دما و ارتعاش، TR66 را برای طیف گسترده‌ای از صنایع مناسب کرده است، از جمله:

• صنایع نفت، گاز و پتروشیمی
• نیروگاه‌ها و سیستم‌های بخار
• صنایع شیمیایی و پالایشگاهی
• کارخانه‌های فولاد و سیمان
• صنایع فرآیندی با محیط‌های انفجاری
• سیستم‌های انتقال حرارت و بویلرها

در هرکجا که نیاز به اندازه‌گیری دمای دقیق، ایمن و پایدار در فشار و دمای بالا باشد، TR66 یکی از مطمئن‌ترین انتخاب‌ها محسوب می‌شود.

گزینه‌های فرآیندی و اتصالات

سنسور TR66 بسته به نیاز فرآیند، با انواع اتصالات قابل انتخاب است:

• اتصال رزوه‌ای (Threaded): مطابق استاندارد ANSI B1.20.1 با تحمل فشار تا 75 بار

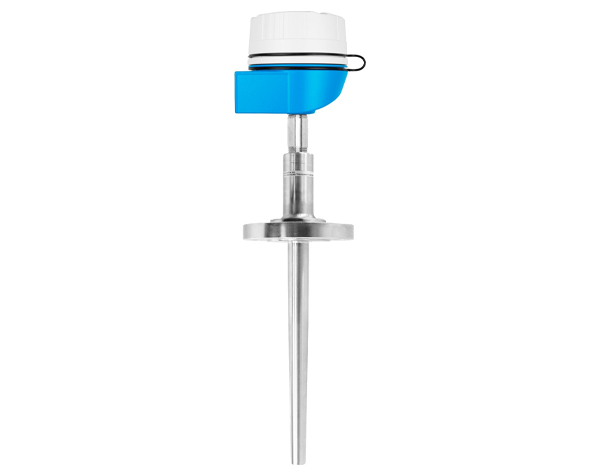

• اتصال فلنجی (Flanged): مطابق استاندارد ASME B16.5 در کلاس‌های 150، 300 و 600
• طول غلاف (Immersion Length): قابل سفارشی تا 1200 میلی‌متر
• طول گردن (Extension Neck): در سه نسخه 69، 109 و 148 میلی‌متر
• سطح تماس فرآیندی: با زبری سطح Ra = 1.6 μm (سفارشی نیز قابل سفارش)

نصب و شرایط محیطی

نصب سنسور TR66 محدودیتی از نظر جهت ندارد و می‌تواند به‌صورت مستقیم یا زاویه‌دار در لوله‌ها یا مخازن نصب شود. برای دقت بالاتر، طول غوطه‌وری باید حداقل نیمی از قطر لوله باشد.
حداکثر دمای محیط برای نسخه‌های مختلف به شرح زیر است:

• بدون ترانسمیتر: بسته به نوع هد تا 150°C
• با ترانسمیتر: از –40 تا +85°C
• با ترانسمیتر و نمایشگر: تا 70°C

کلاس حفاظتی هدهای TA30A و TA30H بین IP66 تا IP68 است و از نفوذ گرد و غبار و آب جلوگیری می‌کند.

مزیت رقابتی TR66 نسبت به رقبا

در مقایسه با سنسورهای معمولی RTD یا مدل‌های ترموکوپل صنعتی، TR66 مزایای زیر را دارد:

• طراحی ماژولار و قابل تعمیر بدون توقف فرآیند
• پشتیبانی از چندین پروتکل ارتباطی هوشمند
• مقاومت بالا در محیط‌های لرزشی و فشار زیاد
• گواهی‌های معتبر بین‌المللی ATEX، IECEx و CE
• قابلیت نصب در نواحی Zone 1 و Zone 2
• کیفیت ساخت ممتاز از برند معتبر Endress+Hauser

این ویژگی‌ها باعث شده‌اند که TR66 یکی از پرفروش‌ترین سنسورهای دما در صنایع سنگین ایران باشد و جایگاهی ویژه در سیستم‌های مانیتورینگ و کنترل دما داشته باشد. اگر به دنبال یک سنسور دمای صنعتی دقیق، قابل اطمینان و ضدانفجار هستید، مدل Endress+Hauser Omnigrad S TR66 انتخابی ایده‌آل است. این تجهیز نه تنها در شرایط سخت فرآیندی و محیطی عملکردی پایدار دارد، بلکه به لطف طراحی ماژولار و استاندارد، هزینه نگهداری و توقف سیستم را نیز به حداقل می‌رساند. Endress+Hauser با تجربه‌ای طولانی در طراحی تجهیزات اندازه‌گیری، با TR66 نشان داده است که دقت و دوام می‌توانند در کنار ایمنی، ترکیبی بی‌رقیب برای صنایع سنگین باشند.
