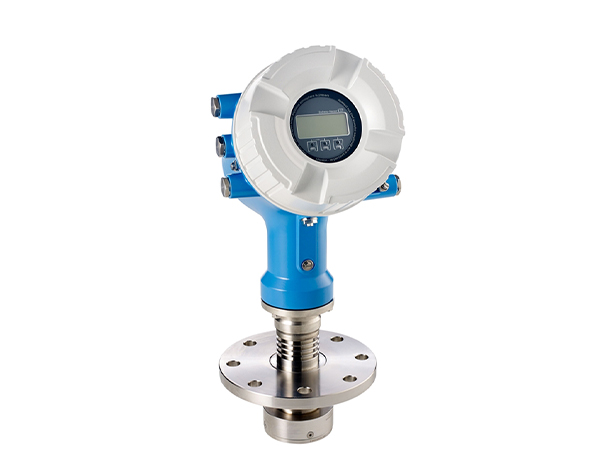

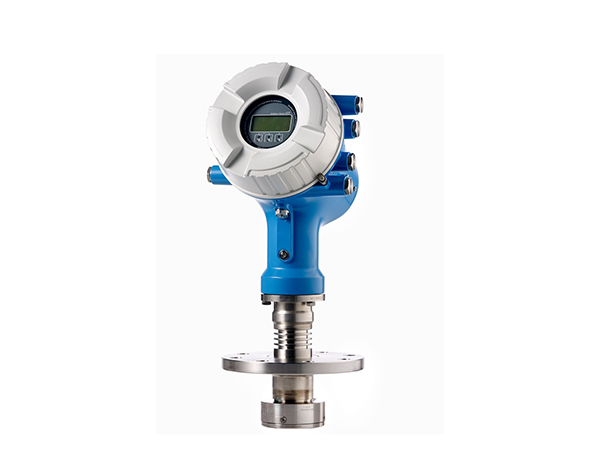

Micropilot NMR84 یک دستگاه اندازه‌گیری سطح راداری پیشرفته است که برای اندازه‌گیری دقیق سطح مایعات در کاربردهای ذخیره‌سازی و فرآیندی طراحی شده است. این دستگاه به طور خاص برای پاسخگویی به نیازهای سخت‌گیرانه‌ی مدیریت مخازن، کنترل موجودی و (Custody Transfer)، کنترل تلفات، کاهش هزینه‌ها و عملکرد ایمن توسعه یافته است. Micropilot NMR84 به دلیل هوشمندی نصب شده بر روی مخزن، در کاربردهای تک‌وظیفه‌ای و چندوظیفه‌ای قابل استفاده است و علاوه بر اندازه‌گیری سطح مایع، امکان اندازه‌گیری سطح آب، دما، و فشار را نیز فراهم می‌کند.
این دستگاه به‌ویژه برای اندازه‌گیری دقیق سطح نفت (سوخت‌ها)، مواد شیمیایی و الکل در Stilling Wells مناسب است.
ویژگی‌ها و مزایا
- دقت بالا: NMR84 قادر به اندازه‌گیری سطح مایع با دقت ±0.5 میلی‌متر (±0.02 اینچ) است.
- اندازه‌گیری یکپارچه: این دستگاه اندازه‌گیری دمای مایع، سطح آب، فشار و سنسورهای جلوگیری از سرریز را با یکدیگر ادغام می‌کند.
- طراحی مقاوم: این دستگاه دارای بدنه‌ای مقاوم با درجه حفاظتی IP66/68 (مطابق با استاندارد NEMA Type 4x/6P) است. بدنه از فولاد ضدزنگ یا آلومینیوم ساخته شده و آنتن‌های آن در اندازه‌های مختلف از 4 اینچ (DN100) تا 12 اینچ (DN300) عرضه می‌شود.
- خروجی‌های متنوع: از پروتکل‌های V1، Modbus RS 485 و HART پشتیبانی می‌کند.
- کاربرد در فشار بالا: برای کاربردهای فشار اتمسفری و فشار بالا تا 25 بار/2.5 مگاپاسکال/362 psi مناسب است.
- ایمنی عملکرد: دارای تأییدیه SIL2/3 مطابق با استاندارد IEC 61508 برای اندازه‌گیری مداوم، حداکثر و حداقل سطح.
- تأییدیه انتقال قانونی: دارای تأییدیه‌های OIML R85 و API MPMS و همچنین گواهینامه‌های داخلی و بین‌المللی مانند NMi یا PTB برای کاربردهای انتقال قانونی.
مشخصات فنی
- اصل اندازه‌گیری: رادار با موج پیوسته مدوله‌شده با فرکانس (FMCW).
- فرکانس کاری: تقریباً 6 گیگاهرتز.
- بازه اندازه‌گیری: تا 40 متر (131 فوت) (بازه تنظیم برای کالیبراسیون قانونی: 30 متر (98 فوت)).
- دقت: ±0.5 میلی‌متر (±0.02 اینچ).
- دمای فرآیند:
- بازه استاندارد: 40- تا +150 درجه سانتیگراد (40- تا +302 درجه فارنهایت)
- برای گازهای مایع کرایوژنیک: 196- تا +150 درجه سانتیگراد (321- تا +302 درجه فارنهایت)
- فشار فرآیند: از خلأ تا 25 بار (362 psi)
- قطعات خیس‌شونده اصلی: 316L و PTFE
- توان ارسال:
- توان پیک پالسی تولیدشده: 1.4 میلی‌وات
- توان پیک پالسی تابشی: 21 میکرووات
طراحی عملکردی و سیستمی
Micropilot NMR84 از اصل FMCW استفاده می‌کند. این دستگاه یک موج با فرکانس متغیر را از آنتن منتشر کرده و سپس موج بازتاب‌شده از سطح مایع را دریافت می‌کند. فرکانس موج ارسالی به صورت دقیق در یک الگوی دندانه‌دار بین دو حد فرکانسی f1 و f2 مدوله می‌شود.
فرمول محاسبه فاصله (D):
D=c⋅Δt2D = \frac{{c \cdot \Delta t}}{2}
که در آن:
- c = سرعت انتشار موج
- Δt = زمان رفت و برگشت سیگنال
ادغام با سنسورهای مخزن
Micropilot NMR84 امکان ادغام با سنسورهای مختلف مخزن را فراهم می‌کند. این دستگاه علاوه بر اندازه‌گیری سطح، سطح آب، فشار و دما را نیز ثبت و به سیستم‌های کنترل مخزن (مانند Tankvision NXA820 یا Tankvision Professional NXA85) ارسال می‌کند.
ورودی‌ها و خروجی‌ها
- اندازه‌گیری سطح:
- آنتن 100 میلی‌متر (4 اینچ): از 0.8 تا 20 متر (2.6 تا 66 فوت)
- آنتن 150 میلی‌متر (6 اینچ): از 0.8 تا 50 متر (2.6 تا 164 فوت)
- ورودی HART: پشتیبانی از ورودی HART Ex ia/IS
- ماژول‌های I/O:
- Modbus RS485
- V1
- 4-20mA HART Ex d/XP
- 4-20mA HART Ex i/IS
- ورودی RTD
منبع تغذیه
- ولتاژ تغذیه:
- AC ولتاژ بالا: 85 تا 264 ولت AC
- AC ولتاژ پایین: 52 تا 75 ولت AC
- DC ولتاژ پایین: 19 تا 64 ولت DC
- مصرف توان:
- AC ولتاژ بالا: 28.8 VA
- AC ولتاژ پایین: 21.6 VA
- DC ولتاژ پایین: 13.4 W
شرایط نصب و محیطی
- شرایط نصب: مناسب برای نصب در لوله‌های آرام‌کننده
- دمای محیط: از 40- تا +60 درجه سانتیگراد
- دمای نگهداری: از 50- تا +80 درجه سانتیگراد
- مقاومت در برابر لرزش: مطابق با DIN EN 60068-2-64
تأییدیه‌ها و گواهینامه‌ها
- CE (اتحادیه اروپا)
- RCM (استرالیا)
- گواهینامه‌های ضدانفجار: AEx، ATEX، FM C/US
- ایمنی عملکرد (SIL): تا سطح SIL2/3
- OIML R85 (برای انتقال قانونی)
لوازم جانبی
- محافظ در برابر آب و هوا
- مبدل WirelessHART
- ماژول نمایشگر RIA15
- Tankvision NXA820
Micropilot NMR84 با دقت بالا، طراحی مقاوم و یکپارچگی سیستم پیشرفته، یک راهکار ایده‌آل برای اندازه‌گیری سطح در کاربردهای کنترل موجودی و انتقال قانونی محسوب می‌شود. 🔹 اگر به دنبال ترانسمیتر راداری با دقت بالا و عملکرد بی‌نظیر هستید، Micropilot NMR84 را از فروشگاه معتبر دراک تهیه کنید. ما در دراک با ارائه محصولات اورجینال Endress+Hauser، تضمین کیفیت و خدمات پس از فروش مطمئن، راهکاری ایده‌آل برای نیازهای اندازه‌گیری دقیق شما فراهم کرده‌ایم. برای دریافت مشاوره تخصصی و خرید، به www.deraak.com مراجعه کنید یا با کارشناسان ما تماس بگیرید.
