Micropilot FMR62: راهکاری نوین برای اندازه‌گیری سطح
Micropilot FMR62 یک رادار سطح پیشرفته است که برای اندازه‌گیری مداوم و بدون تماس سطح مایعات، خمیرها و لجن‌ها در مخازن و سیلوها طراحی شده است. این دستگاه با بهره‌گیری از فناوری رادار موج آزاد 80 گیگاهرتز، اندازه‌گیری سطح را با دقت و اطمینان بالا حتی در شرایط دشوار فرآیندی امکان‌پذیر می‌سازد. طراحی فشرده، ویژگی‌های پیشرفته و رابط کاربری آسان این دستگاه را به گزینه‌ای ایده‌آل برای صنایعی که به نظارت و کنترل دقیق سطح نیاز دارند، تبدیل کرده است.
ویژگی‌ها و مزایا
- اندازه‌گیری با دقت بالا: FMR62 دقت استثنایی در اندازه‌گیری سطح ارائه می‌دهد و کنترل بهینه فرآیند و مدیریت موجودی را تضمین می‌کند.
- فناوری رادار 80 گیگاهرتز: عملکرد در فرکانس بالا که امکان اندازه‌گیری قابل‌اعتماد حتی در سطوح متلاطم، کف یا تجمع مواد را فراهم می‌آورد.
- پروتکل ارتباطی HART: پشتیبانی از پروتکل HART برای یکپارچه‌سازی بدون مشکل با سیستم‌های کنترلی موجود و دسترسی به داده‌های تشخیصی گسترده.
- رابط کاربری آسان: دارای منوی عملیاتی شهودی برای پیکربندی، راه‌اندازی و عیب‌یابی ساده.
- طراحی مستحکم: ساخته شده برای مقاومت در برابر محیط‌های صنعتی سخت، با گزینه‌های مختلفی برای جنس بدنه و آنتن.
- تأییدیه‌های ایمنی: مطابقت با استانداردها و تأییدیه‌های مختلف ایمنی جهت عملکرد ایمن در مناطق خطرناک.
- فناوری Heartbeat: قابلیت اطمینان و ایمنی بالا با تشخیص و تأیید مداوم عملکرد دستگاه.
- HistoROM: پیکربندی، نگهداری و عیب‌یابی آسان‌تر با ذخیره اطلاعات پیکربندی در حافظه.
- بلوتوث: پیکربندی، بهره‌برداری و نگهداری بی‌سیم از طریق برنامه SmartBlue.
بررسی اجمالی محصول
Micropilot FMR62 یک رادار سطح دو سیمه است که از فناوری رادار برای اندازه‌گیری فاصله تا سطح مایع یا جامد در مخزن یا سیلو استفاده می‌کند. این دستگاه یک سیگنال راداری ارسال کرده و زمان بازگشت سیگنال را اندازه‌گیری می‌کند تا فاصله را محاسبه نماید. این اصل اندازه‌گیری غیرتماسی، نیاز به تماس مستقیم با ماده را از بین می‌برد و خطر آلودگی یا آسیب به دستگاه را کاهش می‌دهد.
شرح جزئیات

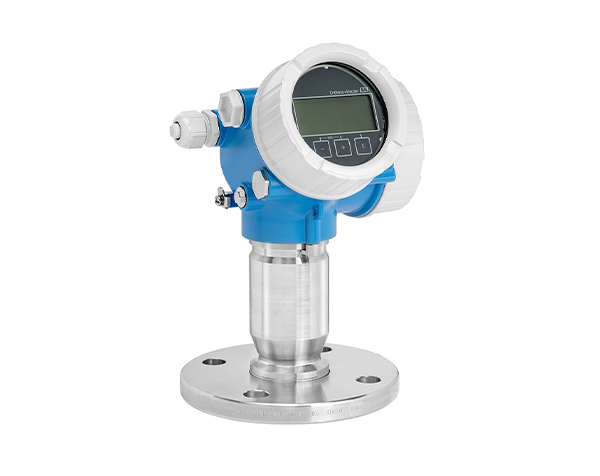

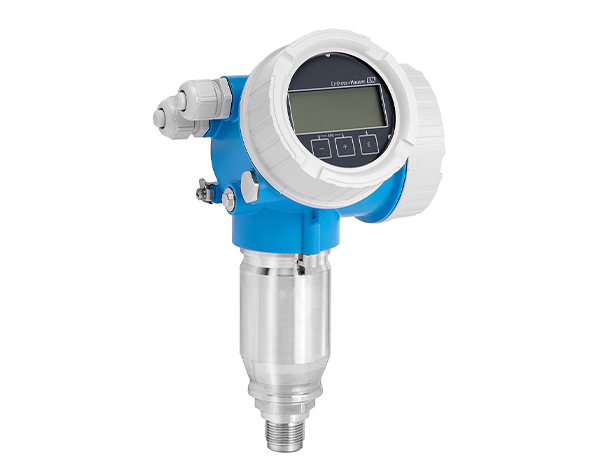

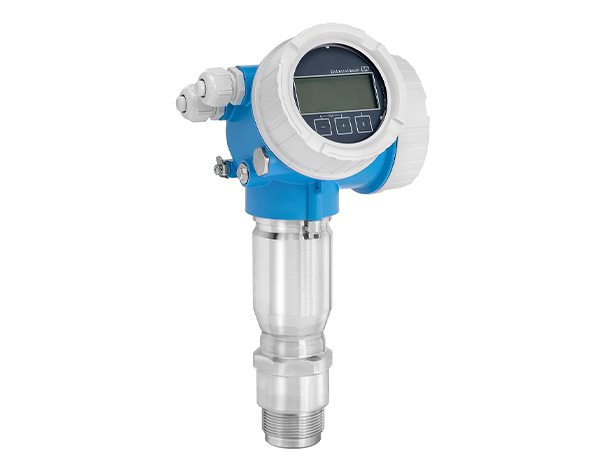

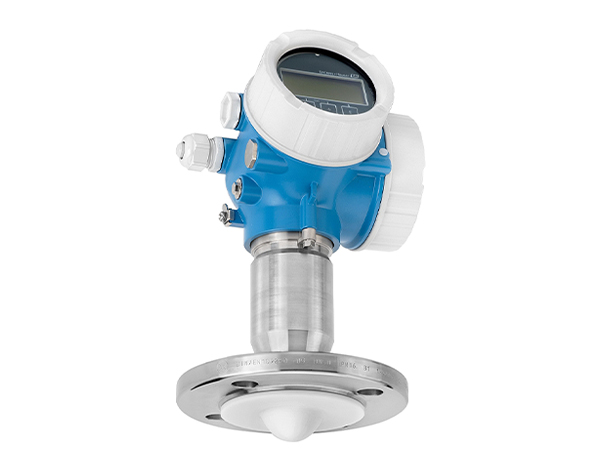

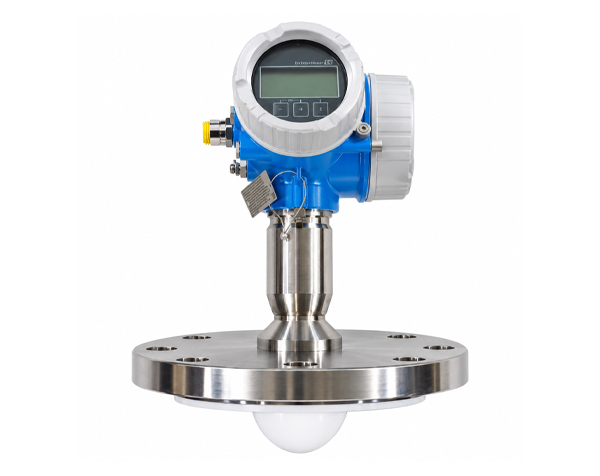

- طراحی محصول: Micropilot FMR62 شامل آنتن یکپارچه PEEK یا PTFE، اتصال فرآیندی (رزوه‌ای یا فلنجی) و یک بدنه الکترونیکی است.
- بدنه الکترونیکی: بدنه الکترونیکی در مواد مختلفی مانند پلاستیک یا آلومینیوم ریخته‌گری شده موجود است تا برای شرایط محیطی متنوع مناسب باشد.
- پلاک مشخصات: پلاک دستگاه شامل اطلاعات ضروری مانند نوع دستگاه، شماره سریال و جزئیات تأییدیه‌ها است. کد سفارش توسعه‌یافته که شامل 33 کاراکتر می‌شود، روی پلاک دستگاه درج شده و از طریق منوی عملیاتی دستگاه کاملاً در دسترس است.
مشخصات فنی
- محدوده اندازه‌گیری: حداکثر 80 متر (262 فوت)
- فرکانس عملکرد: حدود 80 گیگاهرتز
- سیگنال خروجی: 4-20 میلی‌آمپر HART
- منبع تغذیه:
- ولتاژ: 16 تا 35 ولت DC
- جریان: 3.6 تا 22 میلی‌آمپر
- دمای فرآیندی: -40 تا +200 درجه سانتی‌گراد (-40 تا +392 درجه فارنهایت)
- فشار فرآیندی: -1 تا +25 بار (-14.5 تا +362.6 psi)
- دقت: ± 1 میلی‌متر (0.04 اینچ)
- مواد:
- بدنه: پلاستیک PBT یا آلومینیوم ریخته‌گری شده با پوشش پودری
- آنتن و اتصال فرآیندی: مواد متنوعی بسته به کاربرد در دسترس است.
نصب و راه‌اندازی
- جهت‌گیری: جهت‌یابی صحیح برای اندازه‌گیری دقیق، به‌ویژه در محیط‌های مایع، بسیار مهم است.
- گزینه‌های بهینه‌سازی: گزینه‌های مختلفی برای بهینه‌سازی عملکرد اندازه‌گیری وجود دارد، مانند تنظیم زاویه پرتو و استفاده از چاه‌های آرام‌کننده.
- زاویه پرتو: زاویه پرتو باریک (8 درجه) برای اندازه‌گیری دقیق در مخازن با ساختارهای داخلی ایده‌آل است.
- اندازه‌گیری از طریق شیر توپی: دستگاه را می‌توان با شیر توپی نصب کرد تا نگهداری و تعویض آن آسان باشد.
- نصب روی نازل: در صورت نصب روی نازل، رعایت ابعاد خاص ضروری است.
منوی عملیاتی
Micropilot FMR62 HART دارای یک منوی عملیاتی شهودی است که از طریق نمایشگر محلی یا ابزارهای عملیاتی قابل دسترسی است.
- ناوبری: منوی عملیاتی ساختاریافته برای پیمایش آسان.
- تنظیمات اولیه: امکان پیکربندی دستگاه برای کاربردهای خاص.
- نقشه‌برداری: برای حذف اکوهای تداخلی از ساختارهای داخلی مخزن.
- تنظیمات پیشرفته: ارائه گزینه‌های پیکربندی پیشرفته.
- نمایشگر: سفارشی‌سازی نمایشگر محلی.
- عیب‌یابی: دسترسی به اطلاعات تشخیصی و انجام بررسی‌های دستگاه.
- شبیه‌سازی: شبیه‌سازی مقادیر اندازه‌گیری یا شرایط خاص برای تست دستگاه و واحدهای کنترلی متصل.
لوازم جانبی
Micropilot FMR62 HART با طیف وسیعی از لوازم جانبی سازگار است.
- لوازم جانبی مخصوص دستگاه:
- پوشش محافظ در برابر شرایط جوی: محافظت از دستگاه در برابر شرایط سخت جوی.
- براکت نصب: براکت نصب قابل تنظیم برای نصب آسان.
- نمایشگر از راه دور FHX50: نمایشگر از راه دور برای نظارت راحت‌تر.
- محافظ در برابر اضافه‌ولتاژ: محافظت از دستگاه در برابر نوسانات ولتاژ.
- لوازم جانبی مخصوص ارتباطات: تجهیزات مرتبط با پروتکل‌های ارتباطی و رابط‌ها.
- لوازم جانبی خدماتی: ابزارها و تجهیزات نگهداری و تعمیر دستگاه.
دستورالعمل‌های ایمنی
- دستورالعمل‌های ایمنی پایه: شامل راهنمایی‌های ایمنی اولیه برای نصب و بهره‌برداری از دستگاه.
- حفاظت در برابر انفجار: مدل‌های FMR62 HART با تأییدیه‌های مختلف حفاظت در برابر انفجار برای استفاده در مناطق خطرناک موجود هستند.
- ایمنی الکتریکی: رعایت تمامی مقررات ایمنی الکتریکی محلی هنگام نصب و بهره‌برداری.
اطلاعات سفارش
- پیکربندی محصول: امکان پیکربندی FMR62 HART برای مطابقت با نیازهای خاص کاربردی.
- پیکربندی سفارشی: امکان انتخاب تنظیمات پیش‌فرض که با استاندارد تفاوت دارند.
- برچسب‌گذاری: امکان برچسب‌گذاری دستگاه با اطلاعات مشخص برای شناسایی آسان.
Micropilot FMR62 HART یک راهکار مطمئن و همه‌جانبه برای اندازه‌گیری سطح در طیف وسیعی از کاربردهای صنعتی ارائه می‌دهد. ویژگی‌های پیشرفته، طراحی مستحکم و رابط کاربری آسان، این دستگاه را به گزینه‌ای ایده‌آل برای محیط‌های فرآیندی دشوار تبدیل کرده است.
