Micropilot FMR60 HART یکی از تجهیزات پیشرفته اندازهگیری سطح در صنایع فرآیندی است که برای پایش مداوم سطح مواد در مخازن و سیلوها طراحی شده است. این تجهیز با استفاده از فناوری اندازهگیری راداری، امکان سنجش غیرتماسی سطح را فراهم میکند و به همین دلیل در کاربردهایی که تماس مستقیم سنسور با ماده فرآیندی میتواند باعث خوردگی، آلودگی، سایش یا اختلال در عملکرد شود، گزینهای قابلاعتماد به شمار میآید. ساختار صنعتی، قابلیتهای تشخیصی، امکان ارتباط از طریق پروتکل HART و طراحی مناسب برای شرایط مختلف فرآیندی، Micropilot FMR60 را به یکی از گزینههای کاربردی برای صنایع نیازمند کنترل دقیق سطح تبدیل کرده است.
اساس عملکرد این ترانسمیتر بر ارسال یک سیگنال راداری و دریافت بازتاب آن از سطح ماده استوار است. دستگاه با اندازهگیری زمان رفتوبرگشت سیگنال، فاصله میان آنتن و سطح ماده را محاسبه میکند و بر اساس ابعاد و تنظیمات تعریفشده برای مخزن، مقدار سطح را در اختیار سیستم کنترل قرار میدهد. این روش اندازهگیری غیرتماسی مزیت مهمی در بسیاری از فرآیندهای صنعتی دارد، زیرا قطعات اندازهگیریکننده در تماس مستقیم با سیال یا ماده داخل مخزن قرار نمیگیرند. در نتیجه، احتمال آسیب ناشی از ویژگیهای ماده، کاهش عملکرد بر اثر آلودگی و نیاز به تعمیرات ناشی از تماس مستقیم کاهش پیدا میکند.
یکی از ویژگیهای مهم Micropilot FMR60 HART استفاده از فناوری راداری با فرکانس بالا، حدود 80 گیگاهرتز، است. این ویژگی به تمرکز مناسبتر پرتو راداری کمک میکند و میتواند در کاربردهایی که فضای داخلی مخزن دارای سازهها، تجهیزات یا شرایط پیچیده فرآیندی است، برای دستیابی به اندازهگیری دقیق اهمیت داشته باشد. در محیطهای صنعتی، وجود لولهها، همزنها، نردبانها و سایر تجهیزات داخلی ممکن است باعث ایجاد بازتابهای ناخواسته شود. قابلیتهای تنظیم و نقشهبرداری دستگاه برای شناسایی و حذف اکوهای تداخلی در چنین شرایطی اهمیت زیادی دارد و به بهرهبردار کمک میکند تا سیگنال مرتبط با سطح واقعی ماده را با اطمینان بیشتری تشخیص دهد.
FMR60 HART یک ترانسمیتر سطح دو سیمه است و خروجی 4 تا 20 میلیآمپر را همراه با ارتباط HART ارائه میدهد. این ویژگی باعث میشود تجهیز بتواند در بسیاری از سیستمهای ابزار دقیق و اتوماسیون صنعتی مورد استفاده قرار گیرد. سیگنال 4 تا 20 میلیآمپر همچنان یکی از استانداردهای رایج انتقال اطلاعات در محیطهای صنعتی محسوب میشود و ارتباط HART نیز امکان دسترسی به اطلاعات بیشتر، تنظیمات، پارامترهای تشخیصی و دادههای دستگاه را فراهم میکند. بنابراین، کاربر تنها به یک مقدار ساده برای سطح محدود نیست و در صورت استفاده از تجهیزات و ابزارهای ارتباطی مناسب میتواند اطلاعات بیشتری درباره وضعیت عملکرد دستگاه دریافت کند.
منبع تغذیه اعلامشده برای این تجهیز در محدوده 16 تا 35 ولت قرار دارد و جریان مصرفی آن بسته به شرایط عملکرد میتواند در محدوده 3.6 تا 22 میلیآمپر باشد. هنگام انتخاب و نصب ترانسمیتر، بررسی مشخصات منبع تغذیه، شرایط کابلکشی، افت ولتاژ در مسیر و سازگاری با تجهیزات کنترل اهمیت زیادی دارد. در سیستمهای صنعتی، عملکرد دقیق یک تجهیز اندازهگیری تنها به مشخصات خود دستگاه وابسته نیست و طراحی صحیح حلقه اندازهگیری نیز نقش مهمی در پایداری عملکرد دارد. به همین دلیل، انتخاب صحیح تجهیزات جانبی و رعایت الزامات نصب میتواند در بهرهبرداری مطمئن از Micropilot FMR60 تأثیر مستقیمی داشته باشد.
یکی دیگر از مزایای این تجهیز، امکان استفاده در شرایط متنوع فرآیندی است. دمای فرآیندی بسته به پیکربندی و اتصالات انتخابشده میتواند در محدوده حدود 40- تا 130+ درجه سانتیگراد قرار گیرد. فشار فرآیندی نیز بسته به نوع اتصال و نسخه تجهیز میتواند در محدوده 1- تا 16 بار باشد. البته در پروژههای واقعی نباید صرفاً به این اعداد کلی اکتفا کرد، زیرا انتخاب نهایی باید بر اساس کد سفارش، نوع اتصال فرآیندی، جنس اجزا و تأییدیههای موردنیاز انجام شود. در بعضی کاربردها، تأییدیهها یا استانداردهای منطقهای نیز ممکن است محدوده مجاز عملکرد را تحت تأثیر قرار دهند.
Micropilot FMR60 HART برای اندازهگیری مواد با ضریب دیالکتریک مناسب طراحی شده و طبق اطلاعات ارائهشده برای موادی با εr برابر یا بیشتر از 1.9 قابل استفاده است. ضریب دیالکتریک یکی از عوامل مهم در اندازهگیری راداری محسوب میشود، زیرا کیفیت بازتاب سیگنال راداری از سطح ماده به ویژگیهای الکتریکی آن وابسته است. به همین دلیل، پیش از انتخاب تجهیز برای یک کاربرد مشخص، لازم است مشخصات ماده فرآیندی، شرایط سطح، دما، فشار و ساختار مخزن بررسی شود. یک انتخاب حرفهای باید بر اساس شرایط واقعی فرآیند انجام شود و صرفاً تطابق نام تجهیز با نوع کاربرد برای تضمین عملکرد مناسب کافی نیست.

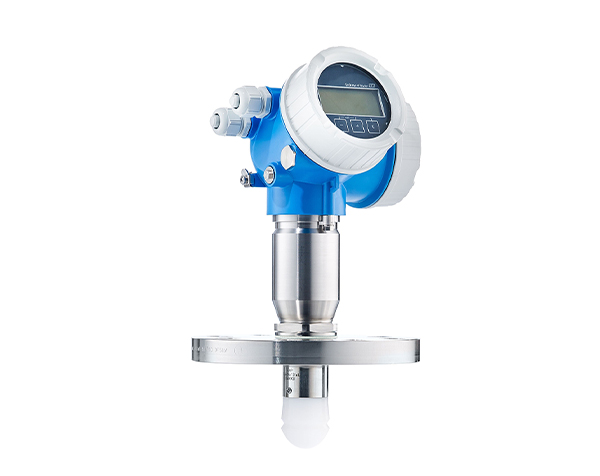

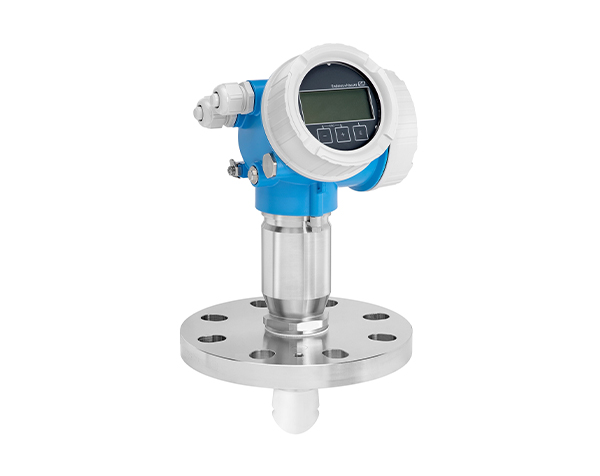

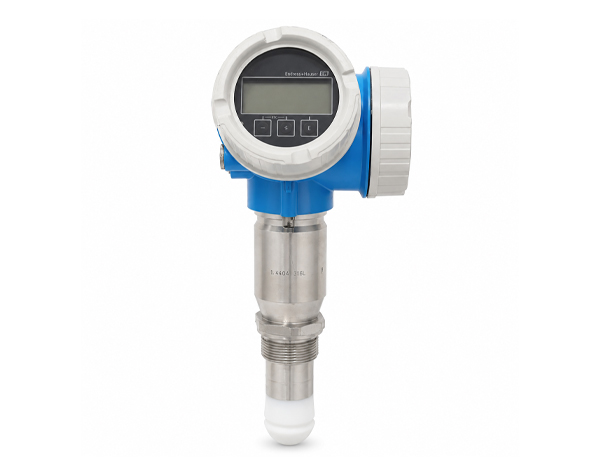

طراحی فیزیکی Micropilot FMR60 شامل بخش آنتن، اتصال فرآیندی و بدنه الکترونیکی است. در نسخهها و پیکربندیهای مختلف، امکان انتخاب اتصالات و مواد مناسب برای شرایط کاربرد وجود دارد. بدنه الکترونیکی میتواند از موادی مانند پلاستیک PBT یا آلومینیوم ریختهگریشده با پوشش مناسب ساخته شود. این تنوع به کاربر اجازه میدهد با توجه به شرایط محیطی محل نصب، مانند رطوبت، گردوغبار، دمای محیط و الزامات مکانیکی، گزینه مناسبتری انتخاب کند. انتخاب جنس بدنه و اجزای در تماس با فرآیند باید همواره با شرایط واقعی پروژه تطبیق داده شود.
آنتن و اتصال فرآیندی نیز از بخشهای مهم در انتخاب این ترانسمیتر هستند. عملکرد یک سیستم اندازهگیری راداری تا حد زیادی به نحوه انتشار و دریافت سیگنال وابسته است و انتخاب نوع آنتن باید با هندسه مخزن و شرایط ماده هماهنگ باشد. نصب نامناسب، وجود موانع در مسیر پرتو و انتخاب زاویه نامناسب میتواند بر کیفیت سیگنال دریافتی تأثیر بگذارد. به همین دلیل، جهتگیری صحیح تجهیز یکی از نکات مهم هنگام نصب محسوب میشود. این موضوع بهویژه در مخازنی که دارای تجهیزات داخلی یا ساختارهای متعدد هستند اهمیت بیشتری پیدا میکند.
در برخی شرایط میتوان از راهکارهایی مانند چاههای آرامکننده برای بهبود شرایط اندازهگیری استفاده کرد. انتخاب چنین روشهایی به کاربرد و طراحی مخزن وابسته است. همچنین در صورت نصب دستگاه روی نازل، رعایت ابعاد مناسب نازل اهمیت دارد. نازل نامناسب ممکن است باعث ایجاد بازتابهای اضافی یا محدود شدن مسیر انتشار سیگنال شود. در پروژههایی که دقت و پایداری اندازهگیری اهمیت بالایی دارد، بررسی نقشه مخزن و شرایط نصب پیش از سفارش تجهیز میتواند از بسیاری از مشکلات راهاندازی جلوگیری کند.
یکی از قابلیتهای کاربردی Micropilot FMR60 HART، امکان دسترسی به منوی عملیاتی برای پیکربندی و عیبیابی دستگاه است. ساختار منوی عملیاتی به کاربر اجازه میدهد تنظیمات اولیه را متناسب با کاربرد انجام دهد و در صورت نیاز به بخشهای پیشرفتهتر دسترسی داشته باشد. تنظیمات مربوط به اندازه مخزن، محدوده اندازهگیری، شرایط فرآیند و سایر پارامترهای موردنیاز میتوانند در مرحله راهاندازی تعریف شوند. قابلیت نقشهبرداری از محیط نیز برای شناسایی بازتابهای ناخواسته اهمیت دارد و میتواند به کاهش تأثیر سازههای داخلی مخزن بر نتیجه اندازهگیری کمک کند.
امکان دسترسی به اطلاعات تشخیصی نیز یکی از مزایای مهم تجهیزات ابزار دقیق مدرن است. بهرهبردار میتواند از اطلاعات تشخیصی برای بررسی وضعیت دستگاه و شناسایی برخی شرایط غیرعادی استفاده کند. قابلیت شبیهسازی نیز میتواند در مراحل تست و بررسی ارتباط میان ترانسمیتر و سیستم کنترل مفید باشد. با استفاده از این قابلیت، امکان بررسی واکنش سیستمهای متصل بدون ایجاد تغییر واقعی در سطح فرآیند فراهم میشود. این موضوع بهویژه هنگام راهاندازی یک سیستم جدید یا انجام تستهای عملکردی اهمیت دارد.
برای کاربردهای صنعتی مختلف، امکان استفاده از لوازم جانبی نیز وجود دارد. پوشش محافظ در برابر شرایط جوی میتواند برای تجهیزاتی که در فضای باز نصب میشوند مفید باشد و از بدنه در برابر شرایط محیطی محافظت کند. براکت نصب قابل تنظیم نیز در برخی پروژهها نصب دستگاه را سادهتر میکند. نمایشگر از راه دور FHX50 میتواند امکان مشاهده اطلاعات را در موقعیت مناسبتری فراهم کند و تجهیزات محافظ در برابر اضافهولتاژ نیز میتوانند بخشی از راهکار حفاظت الکتریکی سیستم باشند. انتخاب این لوازم جانبی باید بر اساس شرایط محل نصب و الزامات پروژه انجام شود.
ایمنی در کاربرد تجهیزات فرآیندی اهمیت اساسی دارد و Micropilot FMR60 HART در نسخههایی با تأییدیههای مختلف برای کاربرد در مناطق خطرناک نیز قابل انتخاب است. با این حال، وجود یک نام عمومی یا مشخصات کلی بهتنهایی به معنی مناسب بودن تمام نسخههای دستگاه برای هر منطقه خطرناک نیست. هنگام سفارش باید کد دقیق محصول و تأییدیه موردنیاز پروژه بررسی شود. نصب تجهیزات در مناطق مستعد انفجار باید مطابق الزامات استانداردهای مربوطه، دستورالعمل سازنده و مقررات محلی انجام شود. رعایت الزامات ایمنی الکتریکی، انتخاب کابل و گلند مناسب و اجرای صحیح اتصال زمین نیز بخش مهمی از فرآیند نصب محسوب میشود.
پلاک مشخصات دستگاه اطلاعات مهمی درباره نوع تجهیز، شماره سریال، تأییدیهها و مشخصات محصول در اختیار کاربر قرار میدهد. کد سفارش توسعهیافته نیز میتواند شامل جزئیات پیکربندی دستگاه باشد. این موضوع در زمان سفارش قطعات جایگزین، بررسی سازگاری تجهیز یا دریافت خدمات فنی اهمیت زیادی دارد. در تجهیزات ابزار دقیق، دو دستگاه با نام تجاری مشابه ممکن است به دلیل تفاوت در نوع آنتن، اتصال، بدنه، تأییدیه یا گزینههای ارتباطی، برای کاربردهای کاملاً متفاوتی مناسب باشند. بنابراین، بررسی دقیق کد سفارش پیش از خرید و جایگزینی تجهیزات ضروری است.
برای خرید Micropilot FMR60 HART، بررسی دقیق شرایط فرآیند باید اولین مرحله تصمیمگیری باشد. نوع ماده، محدوده اندازهگیری، دما، فشار، طراحی مخزن، وجود سازههای داخلی، شرایط محیطی، نوع سیستم کنترل و نیاز به تأییدیههای ایمنی، همگی در انتخاب پیکربندی مناسب نقش دارند. فروشگاه دراک با تمرکز بر تجهیزات ابزار دقیق صنعتی میتواند در فرآیند بررسی مشخصات و انتخاب پیکربندی مناسب برای پروژهها نقش مؤثری داشته باشد. برای صنایع فعال در تهران و بهویژه بازار تجهیزات صنعتی لالهزار، دسترسی به مشخصات دقیق محصول و امکان بررسی فنی پیش از خرید میتواند از انتخاب نادرست و هزینههای ناشی از عدم تطابق تجهیز با فرآیند جلوگیری کند.
فروشگاه دراک در حوزه تأمین تجهیزات ابزار دقیق، انتخاب تجهیز را صرفاً یک فرآیند فروش نمیداند و اهمیت بررسی مشخصات فنی را در پروژههای صنعتی در نظر میگیرد. در مورد تجهیزاتی مانند Micropilot FMR60 HART، تفاوت میان پیکربندیهای مختلف میتواند تأثیر مستقیمی بر عملکرد داشته باشد. به همین دلیل، ارائه اطلاعاتی مانند شرایط دما و فشار، نوع اتصال فرآیندی، نیازهای ارتباطی و الزامات محیطی پیش از ثبت سفارش اهمیت زیادی دارد. این رویکرد به خریدار کمک میکند تجهیز انتخابشده با نیاز واقعی پروژه هماهنگی بیشتری داشته باشد.
در مجموع، Micropilot FMR60 HART یک ترانسمیتر سطح راداری برای کاربردهای صنعتی است که اندازهگیری غیرتماسی، فناوری راداری با فرکانس بالا، خروجی 4 تا 20 میلیآمپر HART، قابلیتهای تشخیصی و گزینههای مختلف نصب و پیکربندی را در اختیار کاربر قرار میدهد. طراحی صحیح سیستم، انتخاب نسخه مناسب و رعایت الزامات نصب، نقش مهمی در دستیابی به عملکرد قابلاعتماد دارند. برای پروژههایی که نیازمند اندازهگیری پیوسته سطح در شرایط مختلف فرآیندی هستند، بررسی دقیق مشخصات FMR60 و تطبیق آن با شرایط واقعی کاربرد اهمیت بالایی دارد. فروشگاه دراک نیز میتواند برای خریداران و فعالان صنعت در تهران و لالهزار، مرجعی برای بررسی و تأمین این تجهیزات و سایر محصولات ابزار دقیق باشد.
