ترانسمیتر سطح راداری / M FMR244

۱۱۰,۰۰۰,۰۰۰ تومان

در انبار

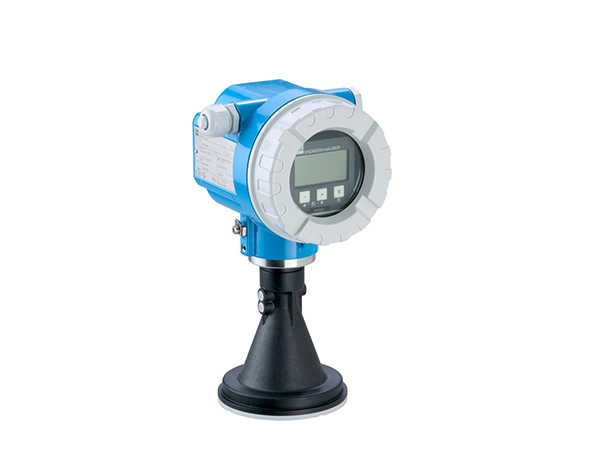

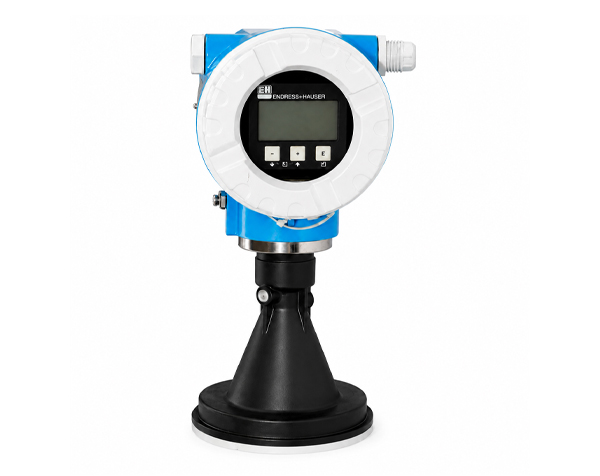

ترانسمیتر سطح میکروپایلوت M FMR244 از شرکت Endress+Hauser یک ترانسمیتر سطح اقتصادی و دو سیمه است که از فناوری رادار غیرتماسی برای اندازه‌گیری مداوم سطح استفاده می‌کند. این دستگاه برای مکان‌های پرخطر طراحی شده و قابلیت اندازه‌گیری سطح مایعات، خمیرها، دوغاب‌ها و جامدات را دارد. از مزایای کلیدی آن می‌توان به موارد زیر اشاره کرد:

  • اندازه‌گیری غیرتماسی: مستقل از خواص فیزیکی و شیمیایی ماده
  • راه‌اندازی و کاربری آسان
  • گواهینامه SIL 2: مطابق با استانداردهای ایمنی عملکردی (IEC 61508/IEC 61511-1)
  • پروتکل‌های ارتباطی متنوع: شامل HART، PROFIBUS PA و FOUNDATION Fieldbus
  • امنیت فرایندی بالا: با استفاده از گزینه عبوردهنده گازمحکم
اکنون آن را بخرید
مارک ها:

ترانسمیتر سطح Micropilot M FMR244 یکی از راه‌حل‌های پیشرفته و قابل‌اعتماد برای اندازه‌گیری پیوسته و غیرتماسی سطح در کاربردهای صنعتی است. این تجهیز با تکیه بر فناوری راداری Time-of-Flight، امکان سنجش دقیق سطح انواع مایعات، مواد خمیری، لجن‌ها و جامدات را فراهم می‌کند. امواج راداری پس از ارسال از آنتن، به سطح محصول برخورد کرده و بازتاب آن توسط دستگاه دریافت و پردازش می‌شود تا اندازه‌گیری کاملاً دقیق و پایدار حاصل گردد.

ویژگی‌های کلیدی Micropilot M FMR244

✓ تکنولوژی مقرون‌به‌صرفه:
استفاده از خروجی 4-20 mA دو سیمه هزینه سیم‌کشی را کاهش داده و ادغام تجهیز با سیستم‌های کنترلی موجود را بسیار ساده می‌کند.

✓ کاربردهای گسترده در صنایع مختلف:
FMR244 برای استفاده در مخازن ذخیره، راکتورها، مخازن دارای سطح آرام یا متلاطم، مخازن همزن‌دار و کاربردهای مرتبط با مایعات، مواد خمیری و جامدات طراحی شده است.

✓ اندازه‌گیری غیرتماسی و مستقل از شرایط فرآیندی:
این ترانسمیتر تحت تأثیر تغییرات خواص محصول، تغییرات دما، لایه‌های بخار یا گاز قرار نمی‌گیرد و عملکردی پایدار در شرایط مختلف ارائه می‌دهد.

✓ مقاومت حرارتی بالا:
مناسب برای دماهای فرآیندی تا 200°C.
مدل‌های پیشرفته‌تر مانند FMR245 قادر به تحمل دماهای تا 400°C هستند.

✓ پشتیبانی از پروتکل‌های ارتباطی:
HART، PROFIBUS PA و FOUNDATION Fieldbus برای یکپارچه‌سازی منعطف با سیستم‌های کنترل و قابلیت نظارت از راه دور.

✓ دقت بالا و رِنج اندازه‌گیری قابل‌توجه:
قابلیت اندازه‌گیری سطح تا 70 متر در شرایط ایده‌آل.

✓ سهولت راه‌اندازی و بهره‌برداری:
مجهز به نمایشگر الفبایی با منوی کاربرپسند و امکان راه‌اندازی، مستندسازی و عیب‌یابی از طریق نرم‌افزار FieldCare شرکت Endress+Hauser.

مزایای استفاده از FMR244

✓ قابلیت اطمینان بلندمدت:
پایداری فوق‌العاده با تغییرات کمتر از 0.1% در سال.

✓ طراحی مدولار و قابل سرویس:
ساختار مدولار امکان تعویض قطعات و کاهش هزینه‌های نگهداری را فراهم می‌کند.

✓ انعطاف‌پذیری بالا در تنظیمات:
قابلیت انجام تنظیمات بدون نیاز به اعمال فشار فرآیندی و امکان تعویض ماژول‌های الکترونیک و اتصالات سنسور.

✓ مناسب برای مناطق خطرناک:
قابل ارائه با گواهی‌های ضدانفجار و پیکربندی‌های Ex ia.


چرا خرید از فروشگاه دِراک بهترین انتخاب است؟

فروشگاه دِراک ارائه‌دهنده تجهیزات ابزار دقیق اورجینال از برندهای معتبر مانند Endress+Hauser است. با خرید Micropilot M FMR244 از دِراک، شما علاوه بر دریافت کالای اصلی و دارای گارانتی، از مشاوره تخصصی، پشتیبانی فنی، راهنمایی در انتخاب مدل مناسب، خدمات نصب و یکپارچه‌سازی تجهیزات نیز بهره‌مند می‌شوید. بازدید از سایت: www.deraak.com تجربه خریدی امن، حرفه‌ای و مطمئن با پشتیبانی کارشناسان مجرب دِراک.

برای دانلود کاتالوگ اسکن کنید

برای دانلود کاتالوگ اسکن کنید

این راهنما شامل اطلاعات کامل درباره نصب، راه‌اندازی، عملیات و عیب‌یابی میکروپیلوت M FMR244، یک ترانسمیتر سطح راداری پیشرفته است که برای اندازه‌گیری پیوسته و بدون تماس سطح مایعات، خمیرها و لجن‌ها طراحی شده است. همچنین اطلاعات لازم برای پیکربندی FOUNDATION Fieldbus را ارائه می‌دهد.

مقدمه

میکروپیلوت M FMR244 با فرکانس عملکرد حدود 26 گیگاهرتز و حداکثر انرژی پالس تابشی 1 میلی‌وات (میانگین توان خروجی 1 میکرووات) برای انسان و حیوانات کاملاً ایمن است. این دستگاه برای مخازن فلزی بسته و نصب‌های آزاد مناسب است.

مشخصات فنی

  • نوع حسگر: رادار سطح
  • فرکانس کاری: 26 گیگاهرتز
  • برد اندازه‌گیری: حداکثر 40 متر (نسخه پایه)، 70 متر (گزینه F)
  • برد حداقل: 5 متر
  • خروجی: FOUNDATION Fieldbus، HART
  • دقت: وابسته به شرایط محیطی و پارامترهای پیکربندی
  • دمای عملیاتی: -40 تا +80 درجه سانتی‌گراد (نسخه ویژه: -50 تا +80 درجه سانتی‌گراد)
  • فشار فرآیند: وابسته به نوع آنتن و آب‌بندی
  • درجه حفاظت: IP65، IP68 (برای آنتن)

محتویات بسته

  • دستگاه مونتاژ شده
  • CD-ROM نرم‌افزار Endress+Hauser
  • راهنمای سریع برای راه‌اندازی اولیه
  • مستندات تأییدیه و اطلاعات تکمیلی

نصب

نکات مهم قبل از نصب:

  • جهت‌یابی: دستگاه باید به درستی نسبت به مخزن یا لوله نصب شود.
  • فاصله مناسب: دستگاه باید حداقل 15 سانتی‌متر از دیواره مخزن فاصله داشته باشد.
  • جلوگیری از تداخل: از نصب تجهیزات مزاحم در مسیر سیگنال پرهیز کنید.
  • محافظت در فضای باز: برای جلوگیری از تأثیرات نور خورشید و باران، از پوشش محافظ استفاده کنید.

سیم‌کشی

  • اتصال به زمین: اطمینان حاصل کنید که دستگاه به خوبی زمین شده است.
  • سیم‌های شیلددار: برای بهبود حفاظت در برابر نویزهای الکترومغناطیسی از کابل‌های شیلددار استفاده کنید.
  • هم‌پتانسیل بودن زمین: شیلد کابل باید در هر دو انتها به زمین متصل شود. در صورت اختلاف پتانسیل، از خازن برای اتصال استفاده کنید.

راه‌اندازی

  • پارامترهای اولیه: نوع محیط، شکل مخزن و خواص مواد را تنظیم کنید.
  • کالیبراسیون: فاصله از فلنج تا سطح حداقل و حداکثر را وارد کنید.
  • نقشه‌برداری از تداخل: اکوهای مزاحم را با استفاده از دستور “شروع نقشه‌برداری” حذف کنید.

عملیات

  • دستگاه از طریق نمایشگر داخلی، نرم‌افزار FieldCare، یا ابزارهای پیکربندی FOUNDATION Fieldbus قابل کنترل است.
  • نمایشگر LCD: اطلاعات مربوط به سطح، فاصله و سایر پارامترها را نمایش می‌دهد.

نگهداری

  • دستگاه به نگهداری خاصی نیاز ندارد.
  • برای تمیز کردن از مواد شوینده‌ای استفاده کنید که به آب‌بندی آسیب نرساند.
  • آب‌بندی‌های فرآیندی را به صورت دوره‌ای تعویض کنید.
  • تعمیرات باید توسط پرسنل مجاز انجام شود.

عیب‌یابی

  • جداول کدهای خطا و راهکارهای رفع آنها در این راهنما ارائه شده است.
  • مشکلات رایج شامل اندازه‌گیری نادرست، خطاهای سیستم و مشکلات ارتباطی است.

لوازم جانبی

  • پوشش محافظ برای شرایط جوی سخت
  • Commubox FXA291 برای اتصال به کامپیوتر
  • نمایشگر از راه دور FHX40

پیکربندی FOUNDATION Fieldbus

  • فایل‌های Device Description مورد نیاز برای پیکربندی دستگاه موجود است.
  • اطلاعات پیکربندی بلوک‌های مختلف مانند Resource Block، Sensor Block و غیره در راهنما توضیح داده شده است.

نتیجه‌گیری

میکروپیلوت M FMR244 دستگاهی مطمئن و کاربردی برای اندازه‌گیری سطح در صنایع مختلف است. با رعایت نکات این راهنما، می‌توانید از عملکرد بهینه دستگاه اطمینان حاصل کنید. برای اطلاعات بیشتر یا رفع مشکلات، به بخش عیب‌یابی مراجعه کرده یا با نمایندگی Endress+Hauser تماس بگیرید.
