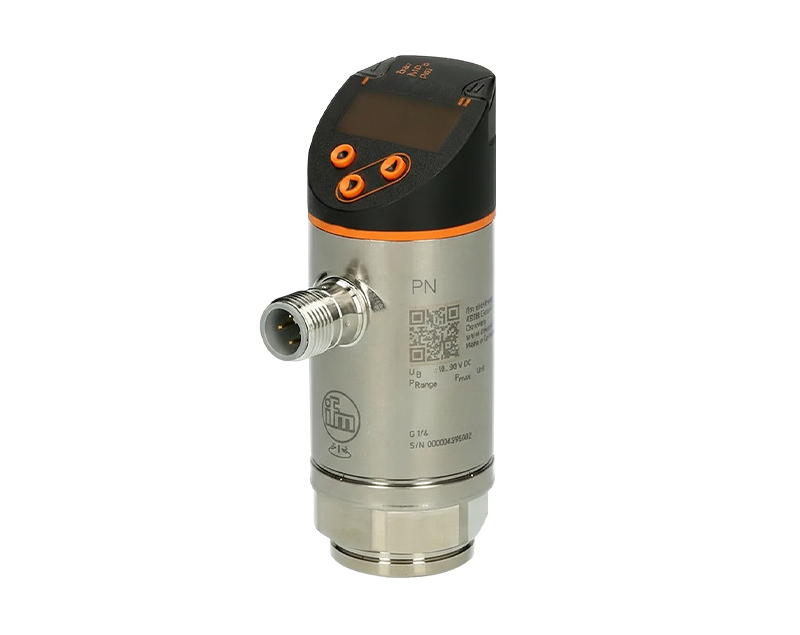

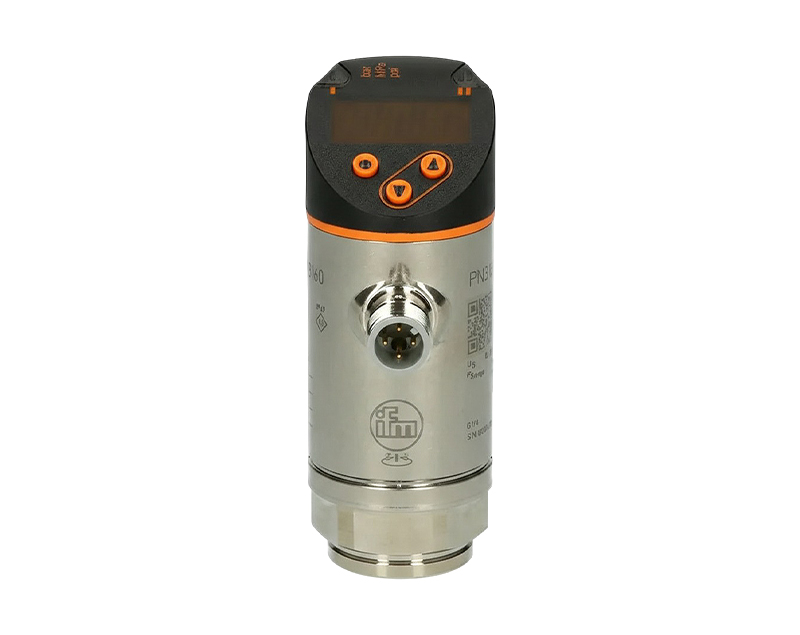

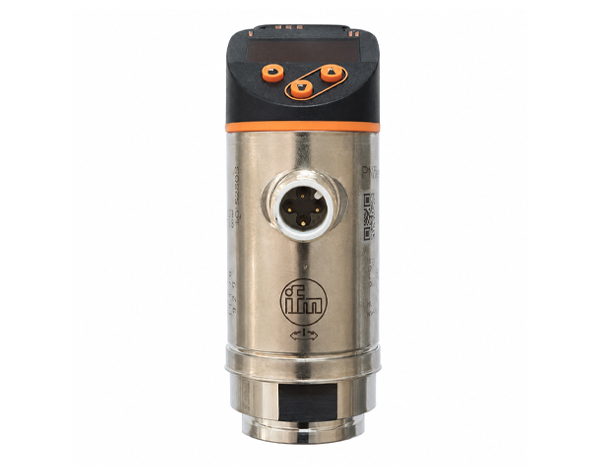

سنسور فشار PN7092 از برند ifm electronic یکی از تجهیزات پیشرفته اندازهگیری و کنترل فشار برای کاربردهای صنعتی است که با ترکیب دقت بالا، طراحی مقاوم، نمایشگر دیجیتال و ارتباط IO-Link، امکان پایش مطمئن فشار را در سیستمهای اتوماسیون فراهم میکند. این سنسور با محدوده اندازهگیری 0 تا 100 بار برای کاربردهایی مانند سیستمهای هیدرولیک، ماشینآلات صنعتی، خطوط تولید اتوماتیک و بسیاری از فرآیندهای کنترل فشار طراحی شده است.
یکی از مهمترین ویژگیهای ifm PN7092 استفاده از فناوری اندازهگیری سرامیکی-خازنی است. این فناوری امکان اندازهگیری پایدار فشار را در شرایط مختلف صنعتی فراهم کرده و در کنار تکرارپذیری بالا، برای فرآیندهایی که کنترل دقیق نقاط سوئیچ اهمیت دارد مناسب است. دقت نقطه سوئیچ این مدل کمتر از ±0.5 درصد و تکرارپذیری آن کمتر از ±0.1 درصد اعلام شده است که امکان کنترل قابل اعتماد فشار را در ماشینآلات و سیستمهای اتوماسیون فراهم میکند.

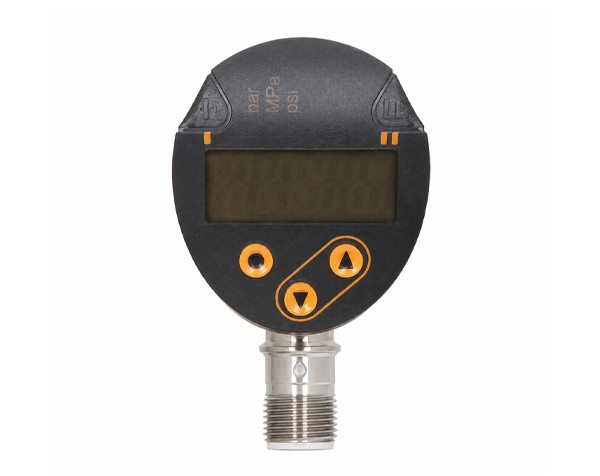

سنسور PN7092 به یک نمایشگر دیجیتال چهاررقمی آلفانومریک مجهز شده است که خواندن مقدار فشار و وضعیت عملکرد تجهیز را برای اپراتور ساده میکند. قابلیت تغییر رنگ نمایشگر بین قرمز و سبز امکان تشخیص سریع وضعیت فرآیند را فراهم میسازد. همچنین دو LED زرد مجزا برای نمایش وضعیت خروجیهای سوئیچینگ در نظر گرفته شدهاند. کاربر میتواند واحد اندازهگیری موردنظر مانند bar، psi یا MPa را انتخاب کند تا اطلاعات متناسب با استاندارد مورد استفاده در مجموعه نمایش داده شوند.
طراحی مکانیکی سنسور فشار ifm PN7092 نیز برای نصب در محیطهای صنعتی بهینه شده است. قسمت بالایی بدنه قابلیت چرخش تا 345 درجه دارد و در نتیجه پس از نصب اتصال فرآیندی، میتوان جهت نمایشگر را برای مشاهده بهتر تنظیم کرد. اتصال فرآیندی این مدل از نوع G 1/4 با رزوه داخلی است که امکان استفاده از آن را در بسیاری از تجهیزات و مدارهای صنعتی فراهم میکند.
از نظر مقاومت در برابر فشار، PN7092 برای شرایط کاری نسبتاً سنگین طراحی شده است. محدوده اندازهگیری آن 0 تا 100 بار است، در حالی که توان تحمل فشار بالاتر از محدوده اندازهگیری را نیز دارد. فشار قابل تحمل آن تا 300 بار و فشار شکست تا 650 بار عنوان شده است. این مشخصات باعث میشوند سنسور در برابر افزایشهای موقت فشار و شرایط سختتر سیستم از استحکام مناسبی برخوردار باشد؛ البته فشار عملیاتی فرآیند باید همواره مطابق محدودیتها و دستورالعملهای فنی سازنده انتخاب شود.
در ساخت PN7092 از متریالهای مقاوم صنعتی استفاده شده است. بخشهای فلزی در تماس با سیال از استنلس استیل 316L ساخته شدهاند و در ساخت بخش اندازهگیری نیز از سرامیک و آببندی FKM استفاده میشود. انتخاب این مواد، مقاومت مناسب تجهیز را در برابر بسیاری از سیالات و شرایط صنعتی فراهم میکند. برای انتخاب سنسور در محیطهای شیمیایی، سازگاری متریال قسمتهای در تماس با سیال باید با ماده فرآیندی مورد بررسی قرار گیرد.
این سنسور در محدوده دمای محیطی تقریباً 25- تا 80+ درجه سانتیگراد قابل استفاده است و برای نصب در محیطهای صنعتی طراحی شده است. درجه حفاظت IP65 و IP67 نیز مقاومت سنسور را در برابر نفوذ گردوغبار و آب افزایش میدهد. مقاومت در برابر ضربه تا 50g و لرزش تا 20g از دیگر ویژگیهایی است که PN7092 را برای ماشینآلات و خطوط تولید دارای ارتعاش مناسب میکند.
در بخش الکتریکی، PN7092 با ولتاژ 18 تا 30 ولت DC کار میکند و مصرف جریان آن کمتر از 35 میلیآمپر است. حفاظت در برابر پلاریته معکوس، اتصال کوتاه و اضافهبار نیز برای افزایش ایمنی و قابلیت اطمینان مدار در نظر گرفته شده است. این قابلیتها بهخصوص در محیطهای صنعتی که تجهیزات در معرض نویز، خطاهای سیمکشی یا شرایط الکتریکی نامناسب قرار دارند اهمیت زیادی دارند.
یکی از نقاط قوت اصلی این سنسور، برخورداری از دو خروجی دیجیتال قابل برنامهریزی است. خروجیها را میتوان متناسب با ساختار سیستم کنترل و نیاز فرآیند تنظیم کرد. قابلیت انتخاب عملکردهای سوئیچینگ مانند Normally Open و Normally Closed و همچنین تنظیم حالتهای مختلف کنترل فشار، انعطاف مناسبی برای اتصال سنسور به PLC و سایر تجهیزات اتوماسیون ایجاد میکند.
امکانات نرمافزاری PN7092 تنها به تعیین نقطه سوئیچ محدود نمیشود. کاربر میتواند پارامترهایی مانند هیسترزیس، پنجره سوئیچینگ، تأخیر روشن و خاموش شدن خروجی، دمپینگ سیگنال و واحد نمایش فشار را متناسب با فرآیند تنظیم کند. چنین قابلیتهایی به جلوگیری از سوئیچینگهای ناخواسته در فرآیندهای دارای نوسان فشار کمک کرده و امکان تطبیق رفتار سنسور با شرایط واقعی ماشین یا خط تولید را فراهم میکنند.
ویژگی مهم دیگر ifm PN7092 پشتیبانی از IO-Link نسخه 1.1 است. IO-Link یک رابط ارتباطی دیجیتال برای تبادل اطلاعات میان سنسورها و سیستم کنترل محسوب میشود و امکان انتقال مقادیر فرآیندی، پارامترها و اطلاعات تشخیصی را فراهم میکند. به کمک این ارتباط، بسیاری از تنظیمات سنسور را میتوان از طریق سیستم اتوماسیون انجام داد و در زمان تعویض یا تعمیر تجهیزات نیز مدیریت پارامترها سادهتر میشود.
پشتیبانی از IO-Link باعث میشود PN7092 برای ماشینآلات و خطوط تولید مبتنی بر اتوماسیون مدرن و مفاهیم Industry 4.0 گزینه قابل توجهی باشد. انتقال دیجیتال دادهها میتواند علاوه بر مقدار فشار، اطلاعات موردنیاز برای تشخیص وضعیت سنسور و مدیریت بهتر تجهیزات را در اختیار سیستم کنترل قرار دهد. این قابلیت بهخصوص در خطوط تولید بزرگ که تعداد زیادی سنسور باید بهصورت متمرکز مدیریت شوند اهمیت دارد.
سنسور فشار PN7092 در کاربردهای مختلفی مانند سیستمهای هیدرولیک، ماشینآلات صنعتی، خطوط تولید و مونتاژ خودکار، تجهیزات خنککننده، سیستمهای تأمین و توزیع سیالات و فرآیندهای عمومی کنترل فشار قابل استفاده است. انتخاب نهایی این سنسور باید بر اساس محدوده فشار، دمای فرآیند، نوع سیال، اتصال مکانیکی، نوع خروجی موردنیاز و شرایط محیط نصب انجام شود.
از دیگر مزایای PN7092 میتوان به طراحی فشرده، مشاهده آسان فشار در محل، قابلیت تنظیم سریع پارامترها، استحکام مکانیکی مناسب و امکان اتصال به زیرساختهای IO-Link اشاره کرد. ترکیب نمایشگر محلی و ارتباط دیجیتال به اپراتور اجازه میدهد هم وضعیت فرآیند را مستقیماً در کنار دستگاه مشاهده کند و هم اطلاعات سنسور را در سطح سیستم کنترل در اختیار داشته باشد.
در زمان خرید سنسور فشار ifm PN7092 توجه به اصالت کالا اهمیت زیادی دارد. استفاده از محصول اصلی ifm، بهویژه در کاربردهایی که عملکرد صحیح سنسور مستقیماً بر کنترل ماشینآلات و ایمنی فرآیند اثر میگذارد، ریسک ناشی از تجهیزات نامعتبر یا فاقد مشخصات فنی قابل ردیابی را کاهش میدهد. بررسی پارت نامبر، مشخصات فنی، نوع اتصال، محدوده فشار و تطابق محصول با نیاز پروژه پیش از سفارش توصیه میشود.
فروشگاه دراک بهعنوان تأمینکننده تجهیزات ابزار دقیق و اتوماسیون صنعتی، امکان تأمین سنسور فشار ifm PN7092 و ارائه مشاوره فنی برای انتخاب تجهیزات متناسب با شرایط پروژه را فراهم میکند. پیش از ثبت سفارش میتوان مشخصاتی مانند محدوده فشار، نوع سیال، شرایط دمایی، اتصال فرآیندی و نحوه ارتباط با PLC یا شبکه IO-Link را بررسی کرد تا سنسور انتخابشده با نیاز واقعی سیستم سازگار باشد.
در مجموع، سنسور فشار ifm PN7092 با محدوده اندازهگیری 0 تا 100 بار، نمایشگر دیجیتال قابل تغییر رنگ، دو خروجی قابل برنامهریزی، ارتباط IO-Link، اتصال فرآیندی G 1/4، درجه حفاظت IP65/IP67 و طراحی مقاوم صنعتی، راهکاری مناسب برای پایش و کنترل فشار در سیستمهای اتوماسیون و ماشینآلات صنعتی است. ترکیب اندازهگیری دقیق، قابلیت تنظیم گسترده و ارتباط دیجیتال، این مدل را به گزینهای کاربردی برای نوسازی و توسعه سیستمهای کنترل فشار تبدیل کرده است.
