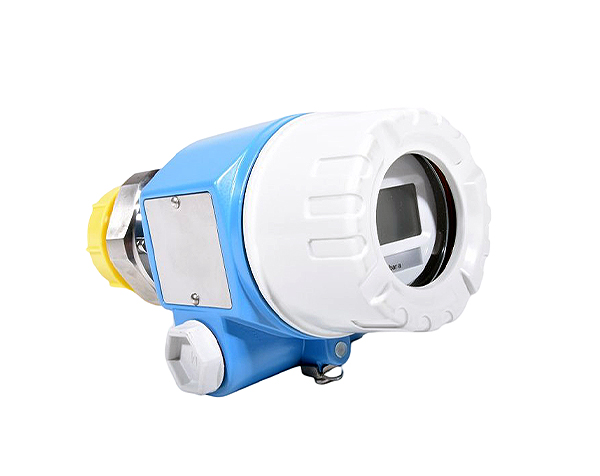

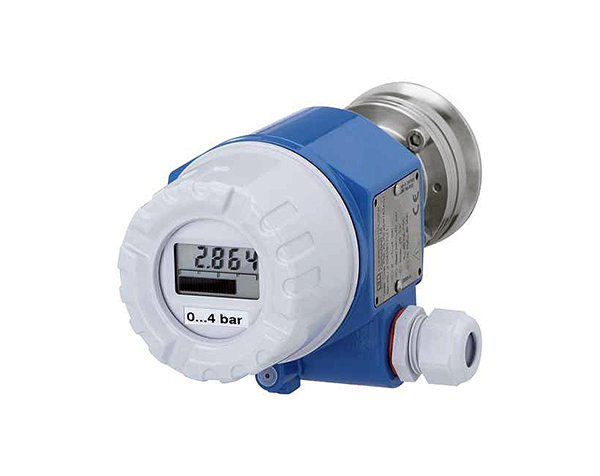

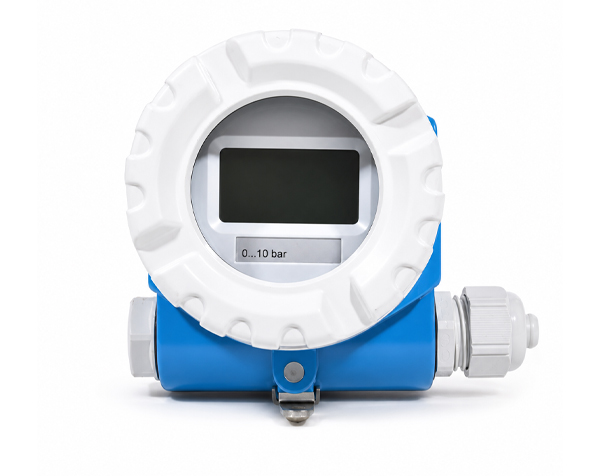

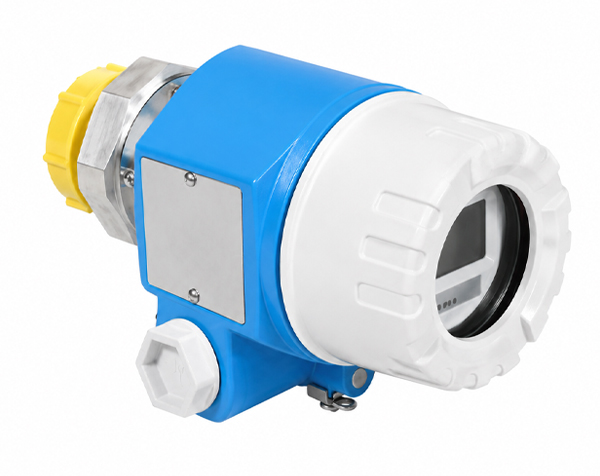

Cerabar M PMC45 عضوی از سری Cerabar M است که توسط شرکت Endress+Hauser تولید می‌شود. این سری شامل محصولات استانداردی است که به‌خاطر قابلیت اطمینان بالا، دوام زیاد و نیاز نگهداری کم شناخته می‌شوند. PMC45 به‌عنوان یک ترانسمیتر فشار مقاوم در برابر اضافه‌بار طراحی شده و برای اندازه‌گیری فشار گیج (نسبی) یا مطلق در انواع محیط‌ها مانند گازها، بخارات، مایعات و پودرها مناسب است. این مدل جایگزین‌های قبلی PMC134 و PMC135 را داشته و پیش‌ران‌هایی مانند F, L, E, X و Cerabar M PMC51 را دنبال می‌کند. PMC51 نیز با حسگر سرامیکی خشک برای اندازه‌گیری در گازها یا مایعات عرضه می‌شود.
حسگر و اصل اندازه‌گیری
حسگر PMC45 از نوع سرامیکی خشک است (بدون مایع پرکننده). فشار وارده باعث انحراف اندک دیافراگم سرامیکی می‌شود که تغییر ظرفیت (capacitance) ایجاد می‌کند و الکترودهای حسگر این تغییر را اندازه می‌گیرند. حجم محفظه اندازه‌گیری تقریباً ۲ میلی‌متر³ (۰٫۰۷۸ اینچ³) است. این تفاوت، PMC45 را از مدل‌های PMP41/PMP45 مملو از روغن معدنی یا روغن گیاهی متمایز می‌کند.
مقاومت در برابر اضافه‌بار و خلأ
PMC45 برای تحمل فشارهای بسیار بالاتر از محدوده اندازه‌گیری طراحی شده است. برخی مقادیر:
- گیج ۰…+۰٫۱ بار → تا ۴ بار
- گیج ۰…+۰٫۴ بار → تا ۷ بار
- گیج ۰…+۴ بار → تا ۱۶ بار
- گیج ۰…+۱۰ بار → تا ۳۰ بار
- گیج ۰…+۲۰ بار → تا ۵۰ بار
- گیج ۰…+۴۰ بار → تا ۱۰۰ بار
- مطلق ۰…+۰٫۱ بار → تا ۴ بار
مقاومت خلأ (Vacuum Resistance):
- حسگر ۰٫۱ بار → تا ۰٫۷ بار مطلق
- سایر حساسه‌ها → تا ۰ بار مطلق
همچنین امکان تنظیم دامنه اندازه‌گیری (Turn Down تا ۱۰:۱) و تنظیم نقطه صفر وجود دارد (برای نسخه آنالوگ ±۱۰٪ و برای Smart/PROFIBUS-PA هر مقدار دلخواه در محدوده).
الکترونیک و خروجی سیگنال
PMC45 با سه نوع الکترونیک عرضه می‌شود:
- آنالوگ (Analogue)
- خروجی ۴–۲۰ mA
- اتصال دو سیمه
- Smart (HART)
- خروجی ۴–۲۰ mA با سیگنال HART
- اتصال دو سیمه
- PROFIBUS-PA
- خروجی دیجیتال PROFIBUS-PA
- اتصال دو سیمه
عملکرد حرارتی
ضریب دمایی صفر و بازه برای نسخه آنالوگ:
- بین –۱۰ °C تا +60 °C → ±۰٫۱۵٪ از مقدار اسمی به ازای هر ۱۰ K
- بین –۴۰ °C تا –۱۰ °C و +60 °C تا +85 °C → ±۰٫۲٪/۱۰ K
- برای PMC45 در +85 °C تا +125 °C → ±۰٫۲۵٪/۱۰ K
برای نسخه‌های Smart و PROFIBUS-PA:
- بین –۱۰ °C تا +60 °C → ±۰٫۰۸٪/۱۰ K
- بین –۴۰ °C تا –۱۰ °C و +60 °C تا +85 °C → ±۰٫۱٪/۱۰ K
- برای +85 °C تا +125 °C → ±۰٫۱۲٪/۱۰ K
ساختار و مواد
- جنس بدنه: استنلس استیل AISI 316L (حداکثر وزن ≈ ۱٫۵ کیلوگرم) یا آلومینیوم (حداکثر وزن ≈ ۱٫۷ کیلوگرم)
- پوشش: «کلاهک پایین» یا «کلاهک بلند با نمایشگر»
- ورودی کابل/گلند: M20×1.5، G½، ½ NPT، Harting Han7D، M12×1، کابل ۵ متری با جبران فشار
- اتصالات فرآیندی: رزوه‌های رایج، اتصالات بهداشتی (DIN 11851، Tri-Clamp، APV Inline، SMS، Varivent و…) و فلنج‌ها
- مواد ترشحی (Wetted Materials):
- سیلیکون، NBR
- FKM Viton، EPDM
- FFKM Kalrez، FFKM Viton (degassed/oxygen cleaned)، FFKM Chemraz
- نسخه‌های خاص (مثلاً سیلیکون مطابق FDA 21CFR177.2600)
- پوشش ECTFE روی AISI 316L یا PVDF (تا ۱۰ بار و ۶۰ °C، نیاز به حفاظت ضد الکتریسیته ساکن)
نمایشگر محلی
- نمایشگر آنالوگ پلاگ‌شونده با ۳۰ segment برای نمایش فشار به‌صورت گراف نوار
- برای نسخه‌های Smart/PROFIBUS-PA نیز رابط‌های نمایشی و کنترلی فراهم است
مستندات فنی
- اطلاعات فنی (TI): TI321PEN (03/2005)، TI399PEN (07/2008) و نسخه‌های به‌روز
- دستورالعمل‌های بهره‌برداری (BA): BA200PEN (04/2010)، BA201PEN (Smart)، BA222PEN (PROFIBUS-PA)
- سندهای ایمنی (XA) و نقشه‌های کنترل (ZD) برای مناطق انفجاری
گواهینامه‌ها و تاییدیه‌ها
PMC45 برای کاربرد در مناطق مخاطره‌آمیز دارای گواهی‌های زیر است:
- R: غیرمخاطره‌آمیز
- G: ATEX II 1/2G EEx ia IIC T6
- H: ATEX II 2G EEx ia IIC T6
- N: ATEX II 3G EEx nA II T5 (Zone 2)
- C: CSA General Purpose
- S: CSA IS (Class I/II/III, Div.1, Groups A–D, G + Coal Dust)
- P: FM IS (Class I/II/III, Div.1, Groups A–G)
- V: TIIS IS Ex ia IIC T6
ولتاژ تغذیه بسته به نوع الکترونیک و گواهی متفاوت است:
- Smart: 11.5…30 V DC (ATEX II 2G EEx ia IIC T4/T6, CSA, FM)؛ 11.5…45 V DC (ATEX II 3G EEx nA II T5)
- PROFIBUS-PA: 9…24 V DC (FISCO: 9…17.5 V DC) برای ATEX II 2G EEx ia IIC T4/T6 و FM IS
عدم تولید PMC45: اگرچه PMC45 یک محصول کارآمد و قابل اعتماد بود، Endress+Hauser به مرور زمان مدل‌های جدیدتر و پیشرفته‌تری را با قابلیت‌ها و عملکردهای بیشتر به بازار عرضه کرد. به همین دلیل، تولید PMC45 متوقف شد. اگر به دنبال محصول جایگزین برای تراسمیتر فشار PMC45 هستید، Endress+Hauser مدل‌های جدیدتر سری Cerabar M مانند PMC71، PMC51 و PMC46 را پیشنهاد می‌کند. این مدل‌ها از فناوری‌های نوین‌تر بهره می‌برند و دقت، قابلیت اطمینان و تنوع ویژگی‌های بیشتری را ارائه می‌دهند.
