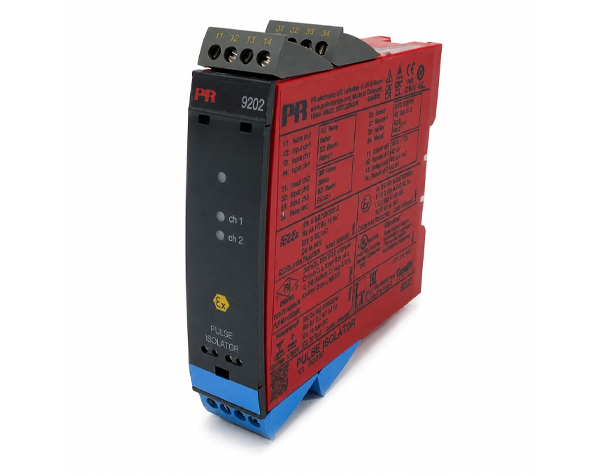

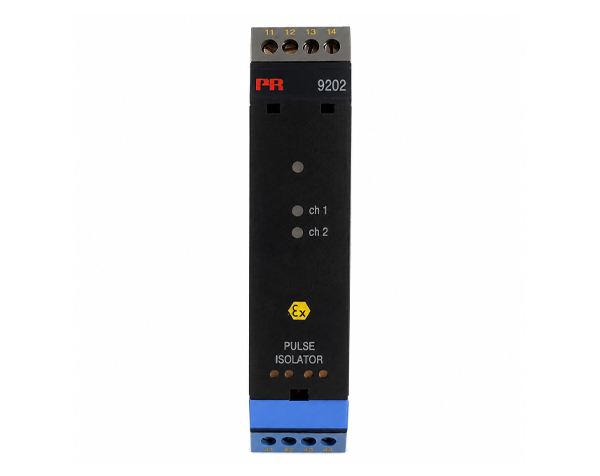

در صنایع فرآیندی، انتقال دقیق سیگنالهای دیجیتال یکی از مهمترین بخشهای هر سیستم کنترل و اتوماسیون صنعتی محسوب میشود. تجهیزاتی مانند سنسورهای NAMUR، کلیدهای مکانیکی، پراکسیمیتی سوئیچها و سایر تجهیزات نصبشده در محیطهای مستعد انفجار، اطلاعات حیاتی فرآیند را به سیستمهای PLC، DCS و ESD منتقل میکنند و هرگونه نویز، افت کیفیت سیگنال یا خطای انتقال میتواند عملکرد کل فرآیند را تحت تأثیر قرار دهد. به همین دلیل استفاده از ایزولاتورهای سیگنال با کیفیت بالا، امروزه به یکی از الزامات طراحی سیستمهای ابزار دقیق در صنایع نفت، گاز، پتروشیمی، نیروگاهی، شیمیایی، معدنی، فولاد، داروسازی و صنایع غذایی تبدیل شده است. در چنین شرایطی، PR 9202 Pulse Isolator محصول شرکت PR Electronics یکی از قابلاعتمادترین راهکارهای موجود برای ایزولهسازی و انتقال ایمن سیگنالهای پالسی به شمار میرود؛ محصولی که به واسطه کیفیت ساخت بالا، دقت عملکرد، طول عمر زیاد و دریافت معتبرترین گواهینامههای بینالمللی، در هزاران پروژه صنعتی در سراسر جهان مورد استفاده قرار گرفته است.
ایزولاتور پالس PR 9202 بهطور ویژه برای دریافت و انتقال سیگنالهای سنسورهای NAMUR مطابق استاندارد EN 60947-5-6 و همچنین کلیدهای مکانیکی طراحی شده است. این تجهیز وظیفه دارد سیگنالهای ورودی را بدون ایجاد اعوجاج، نویز یا تداخل الکترومغناطیسی به سیستم کنترل منتقل کند و در عین حال میان ورودی، خروجی و منبع تغذیه ایزولاسیون کامل برقرار سازد. وجود ایزولاسیون گالوانیکی 2.6kVAC باعث حذف حلقههای زمین (Ground Loop)، کاهش نویزهای صنعتی و محافظت از تجهیزات حساس کنترلی میشود. این ویژگی در کارخانههایی که موتورهای الکتریکی، اینورترها، کابلهای طولانی یا تجهیزات قدرت در کنار تجهیزات ابزار دقیق نصب شدهاند اهمیت بسیار زیادی دارد، زیرا نویزهای ناشی از این تجهیزات میتوانند باعث ارسال فرمانهای اشتباه یا اختلال در اندازهگیری شوند. PR 9202 با ایجاد یک مرز ایمن میان Hazardous Area و Safe Area، انتقال اطلاعات را با بالاترین سطح اطمینان انجام میدهد.
یکی از مهمترین مزیتهای این محصول، تنوع مدلها و انعطافپذیری آن در پروژههای مختلف است. بسته به مدل انتخابی، این تجهیز از یک یا دو کانال ورودی پشتیبانی میکند و امکان انتخاب خروجی Opto (NPN)، رله Normally Open یا Normally Closed را در اختیار طراح سیستم قرار میدهد. این موضوع باعث میشود PR 9202 در طیف گستردهای از پروژههای اتوماسیون صنعتی، سیستمهای کنترل فرآیند، سامانههای ایمنی، سیستمهای اعلام وضعیت تجهیزات و حتی کاربردهای شمارش پالس مورد استفاده قرار گیرد. طراحی مهندسی این محصول موجب شده است بدون نیاز به تجهیزات جانبی پیچیده، بتوان آن را به راحتی در کنار انواع PLC و DCS نصب و راهاندازی کرد.
یکی دیگر از قابلیتهای ارزشمند PR Electronics 9202، سیستم پیشرفته تشخیص خطا است. این تجهیز قادر است بروز مشکلاتی مانند قطع کابل، اتصال کوتاه، خرابی سنسور، خطاهای داخلی سختافزاری یا نرمافزاری را در کوتاهترین زمان ممکن تشخیص دهد و از طریق LEDهای روی دستگاه، رله وضعیت یا انتقال اطلاعات از طریق Power Rail به اپراتور اطلاع دهد. این قابلیت نهتنها سطح ایمنی سیستم را افزایش میدهد، بلکه زمان عیبیابی، توقف تولید و هزینههای تعمیر و نگهداری را نیز به میزان قابل توجهی کاهش میدهد. در بسیاری از صنایع که توقف فرآیند هزینههای بسیار سنگینی ایجاد میکند، چنین ویژگیهایی ارزش عملیاتی بسیار بالایی دارند.
از نظر عملکرد نیز PR 9202 یکی از سریعترین ایزولاتورهای پالس موجود در بازار محسوب میشود. این تجهیز از فرکانسهای ورودی تا 5 کیلوهرتز پشتیبانی میکند و میتواند سیگنالهای پالسی را با دقت بالا و بدون تأخیر محسوس پردازش کند. بنابراین علاوه بر کاربردهای متداول، در سیستمهایی که سرعت انتقال اطلاعات اهمیت ویژهای دارد نیز عملکرد بسیار قابل اعتمادی ارائه میدهد. استفاده از تغذیه استاندارد 24 ولت DC باعث شده است که این ماژول به راحتی در اکثر تابلوهای کنترل صنعتی قابل استفاده باشد و امکان تغذیه از طریق Power Rail سری 9400 شرکت PR Electronics نیز فرآیند سیمکشی و نصب تعداد زیادی از تجهیزات را سادهتر کرده و موجب کاهش زمان اجرای پروژه و هزینههای نصب میشود.
یکی دیگر از امکانات کاربردی این محصول، قابلیت برنامهریزی و مانیتورینگ از طریق نمایشگر PR 4501 یا ماژول ارتباطی 4511 است. کاربران میتوانند وضعیت عملکرد دستگاه را مشاهده کرده، تنظیمات هر کانال را تغییر دهند، عملکرد مستقیم یا معکوس خروجی را انتخاب کنند، رمز عبور تعریف نمایند، زبان دستگاه را تغییر دهند، تنظیمات را ذخیره یا بازیابی کنند و در صورت نیاز قابلیت SIL 2 را فعال نمایند. این امکانات باعث میشود عملیات راهاندازی، سرویس و نگهداری تجهیزات با سرعت بیشتری انجام شود و احتمال بروز خطاهای انسانی نیز به حداقل برسد.
در حوزه ایمنی نیز PR 9202 یکی از کاملترین محصولات شرکت PR Electronics به شمار میرود. این تجهیز موفق به دریافت گواهینامههای معتبر بینالمللی از جمله ATEX، IECEx، FM، UL، EAC، DNV و ClassNK شده است که نشاندهنده قابلیت استفاده آن در محیطهای صنعتی سخت و مناطق مستعد انفجار است. همچنین انطباق کامل با استاندارد IEC 61508 و برخورداری از تأییدیه SIL 2 موجب شده است این محصول در سیستمهای ایمنی فرآیند (Safety Instrumented Systems) نیز مورد استفاده قرار گیرد. این موضوع برای صنایع نفت، گاز، پالایشگاهها، پتروشیمی، نیروگاهها و سایر صنایع حساس اهمیت بسیار زیادی دارد، زیرا کوچکترین خطا در انتقال سیگنال میتواند پیامدهای مالی و ایمنی قابل توجهی به همراه داشته باشد.
طراحی فشرده با عرض تنها 23.5 میلیمتر یکی دیگر از ویژگیهای مهم PR 9202 است. این طراحی امکان نصب تعداد زیادی ماژول را در فضای محدود تابلوهای برق فراهم میکند و مصرف توان پایین آن نیز بار منبع تغذیه سیستم را کاهش میدهد. مقاومت بالا در برابر نویزهای الکترومغناطیسی، عملکرد پایدار در شرایط محیطی سخت، قابلیت اطمینان بالا، کیفیت ساخت ممتاز و نیاز اندک به تعمیر و نگهداری، همگی از عواملی هستند که باعث شدهاند این محصول در میان مهندسان ابزار دقیق و شرکتهای EPC محبوبیت بالایی داشته باشد.
در زمان انتخاب یک ایزولاتور پالس مناسب، تنها بررسی مشخصات فنی کافی نیست. نوع سنسور، تعداد کانالهای مورد نیاز، نوع خروجی، شرایط محیط نصب، استانداردهای ایمنی پروژه، سرعت پاسخدهی، قابلیت تشخیص خطا و امکان توسعه سیستم از جمله مواردی هستند که باید پیش از خرید بررسی شوند. انتخاب صحیح تجهیزات علاوه بر افزایش قابلیت اطمینان سیستم، هزینههای نگهداری و توقف تولید را نیز کاهش میدهد؛ به همین دلیل دریافت مشاوره تخصصی پیش از خرید میتواند از انتخاب نادرست و هزینههای اضافی جلوگیری کند.
اگر قصد خرید PR 9202 Pulse Isolator یا سایر تجهیزات ایزولاسیون سیگنال شرکت PR Electronics را دارید، کارشناسان فروشگاه دراک آماده ارائه مشاوره تخصصی، بررسی نیاز پروژه، معرفی مدل مناسب، استعلام قیمت، تأمین کالا و پشتیبانی فنی هستند. فروشگاه دراک با تمرکز بر تأمین تجهیزات اصلی ابزار دقیق از برندهای معتبر جهانی، تلاش میکند راهکارهایی مطمئن برای افزایش ایمنی، دقت، پایداری و بهرهوری سیستمهای کنترل صنعتی ارائه دهد. تجربه همکاری با پروژههای مختلف صنعتی، دسترسی به محصولات اورجینال و ارائه مشاوره فنی پیش از خرید باعث شده است فروشگاه دراک به یکی از مراجع قابل اعتماد مهندسان، پیمانکاران و واحدهای بهرهبرداری در حوزه تجهیزات ابزار دقیق و اتوماسیون صنعتی تبدیل شود.
