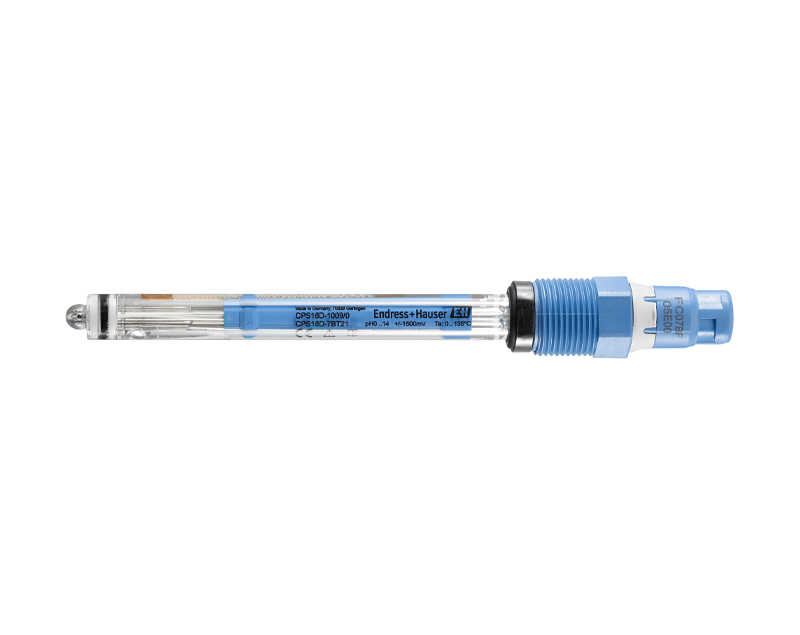

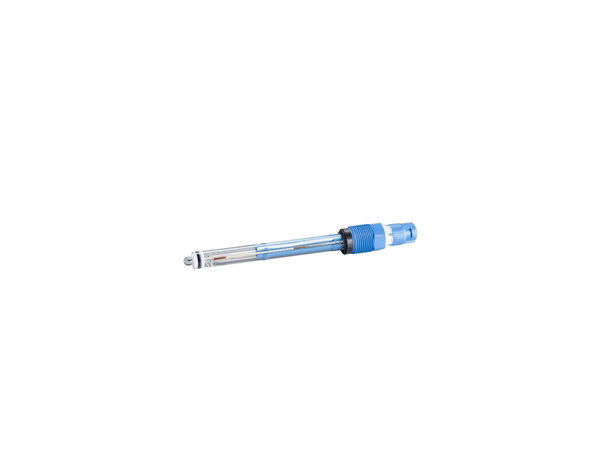

سنسور Memosens CPS16D یک سنسور ترکیبی pH و ORP است که برای استفاده در فناوری فرآیندی و مهندسی محیط‌زیست طراحی شده است. این سنسور از فناوری Memosens برای انتقال دیجیتال داده‌ها بهره می‌برد و ویژگی‌های متعددی دارد که آن را برای کاربردهای متنوع مناسب می‌سازد.
ویژگی‌ها و مزایا:
✅ اندازه‌گیری هم‌زمان:
این الکترود قادر است به‌صورت هم‌زمان مقادیر pH، ORP (پتانسیل اکسایش-کاهش) و rH را اندازه‌گیری کند. مقدار rH از ترکیب داده‌های pH و ORP محاسبه شده و نشان‌دهنده قدرت اکسیدکنندگی یا کاهش‌دهندگی محلول است.
✅ مرجع مقاوم در برابر آلودگی:
این سنسور دارای یک سیستم مرجع مقاوم در برابر آلودگی با تله‌ی یونی است که باعث افزایش طول عمر و کاهش نیاز به تعمیر و نگهداری می‌شود.
✅ الکترود پلاتین اضافی:
یک الکترود پلاتینی برای اندازه‌گیری امپدانس مرجع در این سنسور تعبیه شده است که امکان تشخیص شکستگی شیشه و انسداد دیافراگم را فراهم می‌کند و موجب افزایش قابلیت اطمینان اندازه‌گیری می‌شود.

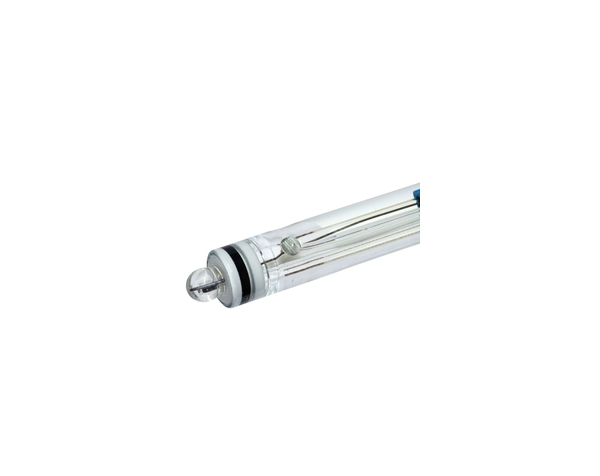

✅ دیافراگم رینگ PTFE بزرگ:
این دیافراگم خاصیت ضد آلودگی دارد و از گرفتگی جلوگیری می‌کند، که دوام سنسور را در محیط‌های سخت افزایش می‌دهد.
✅ کاربردهای گسترده:
الکترود CPS16D در صنایع مختلف از جمله موارد زیر قابل استفاده است:
✔ فرآیندهای شیمیایی
✔ صنایع کاغذ و خمیر کاغذ
✔ نیروگاه‌ها (به‌ویژه برای تمیزکاری گازهای خروجی)
✔ کارخانه‌های زباله‌سوزی
✔ معادن
✔ تصفیه‌خانه‌های فاضلاب
✔ تصفیه آب – آب آشامیدنی، برج‌های خنک‌کننده و چاه‌ها
✅ تأییدیه‌های ایمنی در محیط‌های خطرناک:
این الکترود دارای تأییدیه‌های ATEX، IEC، FM و CSA برای استفاده در مناطق خطرناک است.
✅ مقاومت بالا در برابر فشار و دما:
قابل استفاده در فشارهای تا 17 بار (246 psi) و دماهای -15 تا 135 درجه سانتی‌گراد (بسته به نسخه).
✅ فناوری Memosens:
این فناوری با انتقال غیرتماسی و القایی سیگنال‌ها، ایمنی فرآیند و امنیت داده‌ها را تضمین می‌کند. همچنین، مشکلات مربوط به رطوبت و اتصال‌های ناپایدار را از بین می‌برد و باعث سهولت در مدیریت سنسور می‌شود.
✅ نگهداری پیش‌بینی‌شده:
این سنسور داده‌هایی مانند بارگذاری سنسور، تاریخچه کالیبراسیون و شرایط عملکرد را ذخیره کرده و امکان برنامه‌ریزی برای تعمیر و نگهداری را فراهم می‌کند.
اصول اندازه‌گیری:
🔹 اندازه‌گیری pH: مقدار pH نشان‌دهنده اسیدی یا بازی بودن محلول است و از طریق پتانسیل الکتروشیمیایی تولید شده توسط نفوذ انتخابی یون‌های H+ از غشای شیشه‌ای اندازه‌گیری می‌شود.
🔹 اندازه‌گیری ORP: مقدار ORP (پتانسیل اکسایش-کاهش) تعادل بین اجزای اکسیدکننده و کاهش‌دهنده در محلول را اندازه‌گیری می‌کند. در این روش، از یک الکترود پلاتینی یا طلایی به جای غشای حساس به pH استفاده می‌شود.
🔹 اندازه‌گیری rH: مقدار rH با استفاده از داده‌های pH و ORP محاسبه شده و قدرت اکسیدکنندگی یا کاهش‌دهندگی محلول را نشان می‌دهد. بازه مقدار rH از 0 تا 42 است که مقادیر پایین‌تر نشان‌دهنده خاصیت کاهش‌دهندگی قوی‌تر و مقادیر بالاتر نشان‌دهنده خاصیت اکسیدکنندگی قوی‌تر هستند.
اجزای سیستم اندازه‌گیری:
یک سیستم کامل برای اندازه‌گیری pH و ORP با استفاده از CPS16D شامل موارد زیر است:
🔹 الکترود ترکیبی pH/ORP مدل CPS16D
🔹 ترنسمیتر (مانند Liquiline CM44x)
🔹 کابل اندازه‌گیری (مانند CYK10)
🔹 محفظه نگهداری و نصب سنسور (مانند CPA442 برای نصب درون‌خطی، غوطه‌وری، یا قابل جمع‌شدن)
مشخصات فنی:
✔ متغیرهای اندازه‌گیری: pH، ORP، مقدار rH و دما
✔ بازه اندازه‌گیری:
- pH: از 1 تا 12 (نسخه AT)، از 0 تا 14 (نسخه BT)
- ORP: از -1500 تا +1500 میلی‌ولت
- rH: از 0 تا 42
- دمای عملیاتی: -15 تا 80 درجه سانتی‌گراد (AT) / 0 تا 135 درجه سانتی‌گراد (BT)
✔ جنس مواد: - بدنه الکترود: شیشه‌ای
- الکترود ORP: پلاتین
- دیافراگم: PTFE
- سیستم مرجع: Ag/AgCl با تله‌ی یونی و ژل KCl پیشرفته
✔ حداقل هدایت الکتریکی مورد نیاز: 50 μS/cm
✔ وزن: 0.1 کیلوگرم (0.2 پوند)
فناوری Memosens و مزایای آن:
🔹 انتقال دیجیتال داده‌ها: سیگنال‌های اندازه‌گیری شده در داخل سنسور دیجیتالی شده و از طریق اتصال غیرتماسی و القایی به ترنسمیتر منتقل می‌شوند که مشکلات ناشی از رطوبت را از بین می‌برد.
🔹 ذخیره‌سازی داده‌ها: شامل اطلاعات کالیبراسیون، تولید و عملکرد سنسور است که امکان تعویض سریع سنسورهای از پیش کالیبره شده را فراهم می‌کند.
🔹 تشخیص خودکار خطا: در صورت خرابی سنسور یا قطع ارتباط با ترنسمیتر، سیستم پیام‌های خطای خودکار ارائه می‌دهد.
نصب و استفاده:
🔹 زاویه نصب: سنسور باید با حداقل زاویه 15 درجه نسبت به افق نصب شود تا از ایجاد حباب‌های هوا که بر روی اندازه‌گیری تأثیر می‌گذارند، جلوگیری شود.
🔹 اتصال به سیستم: با استفاده از کابل‌های CYK10 یا CYK20 به ترنسمیتر متصل می‌شود.
🔹 نکات ایمنی: هنگام کار با این سنسور، عینک و دستکش محافظ توصیه می‌شود.
🔹 محدودیت دمایی: نباید در دماهای زیر -15 درجه سانتی‌گراد استفاده شود.
لوازم جانبی و تجهیزات کمکی:
✔ محفظه‌های نصب:
- Dipfit (CPA111، CPA140): برای نصب در مخازن باز یا بسته
- Unifit (CPA442): برای صنایع غذایی و دارویی
- Cleanfit (CPA871، CPA472، CPA472D، CPA473، CPA474، CPA875): برای نصب‌های قابل جمع شدن
- Flowfit (CPA250، CPA240): برای نصب در خطوط جریان
- Ecofit (CPA640): برای سنسورهای pH/ORP با طول 120 میلی‌متر
✔ محلول‌های کالیبراسیون و کابل‌ها:
- محلول‌های بافر CPY20 با دقت بالا
- کابل‌های CYK10 و CYK11 برای انتقال داده‌های دیجیتال
