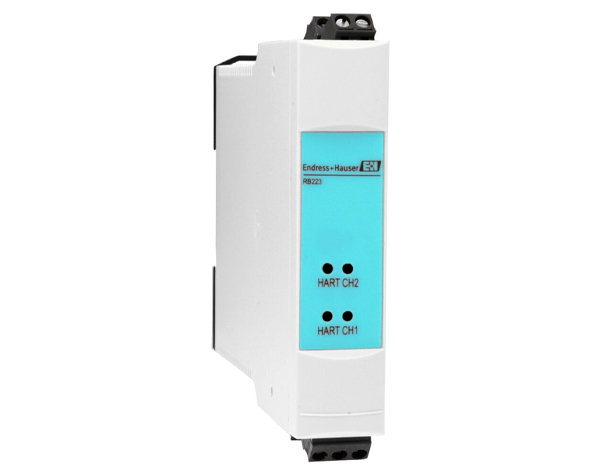

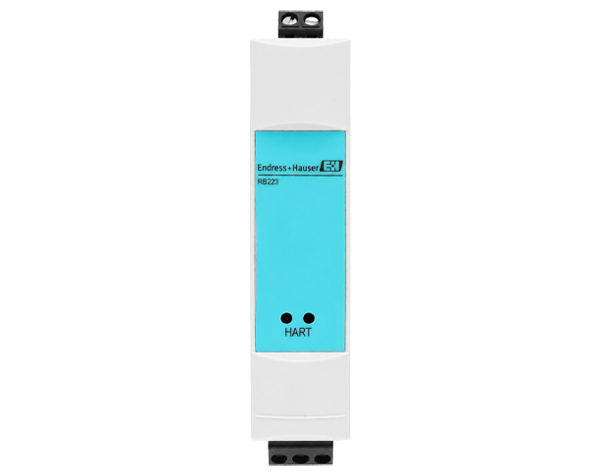

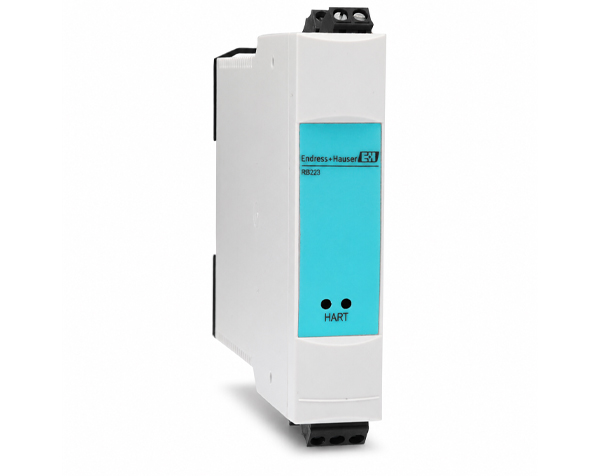

فروشگاه دراک با افتخار یکی از مهم‌ترین اجزای سیستم‌های اتوماسیون صنعتی را معرفی می‌کند: ایزولاتور غیرفعال (Passive Isolator) مدل RB223 ساخت شرکت Endress+Hauser. این تجهیز برای جداسازی ایمن و گالوانیکی سیگنال‌های آنالوگ 4 تا 20 میلی‌آمپر طراحی شده و به دلیل تغذیه از حلقه (Loop-Powered)، نیازی به منبع تغذیه مجزا ندارد؛ در نتیجه هزینه نصب کاهش یافته و ایمنی سیستم به‌طور چشمگیری افزایش پیدا می‌کند.
⭐ مزایای اصلی RB223 در یک نگاه
| مزیت | توضیح |
|---|---|
| طراحی فشرده و صنعتی | ابعاد کوچک (110×22.5×112 mm) مناسب برای تابلوهای با محدودیت فضا، نصب روی ریل DIN طبق IEC 60715 |
| تک‌کاناله و دوکاناله | ارائه در دو نسخه اقتصادی بر اساس نیاز پروژه |
| بدون نیاز به منبع تغذیه مجزا | تغذیه از حلقه جریان 4–20mA، کاهش سیم‌کشی و هزینه جانبی |
| تأییدیه‌های ایمنی Ex و SIL3 | دارای استانداردهای ATEX، FM، CSA و قابلیت کاربرد در سیستم‌های ایمنی SIS تا سطح SIL3 |
| پشتیبانی کامل از HART® | عبور شفاف و دوطرفه سیگنال HART، دارای مقاومت داخلی 232 اهم و سوکت مخصوص اتصال مودم HART |
| مناسب برای مناطق مستعد انفجار | طراحی شده برای استفاده در محیط‌های دارای خطر انفجار (Ex Zone) با ایمنی ذاتی (Ex ia) |
🔧 کاربردهای تخصصی RB223
این ایزولاتور در سه سناریوی اصلی قابل استفاده است:
- انتقال سیگنال از منطقه غیرEx به Ex
اتصال کنترلر یا شیر برقی به تجهیز ذاتاً ایمن در منطقه خطر. - انتقال از Ex به منطقه امن
اتصال ترانسمیترهای چهار سیمه در محیط‌های Ex به PLC یا سیستم کنترل مرکزی. - تغذیه ترانسمیتر دو سیمه در منطقه Ex
انتقال سیگنال و تغذیه از یک منبع غیرذاتاً ایمن در منطقه ایمن به ترانسمیتر در منطقه خطر.
📊 مشخصات فنی کلیدی
| ویژگی | مقدار |
|---|---|
| محدوده سیگنال | 0–22 mA (عملکرد دقیق) / تا 40 mA (حداکثر) |
| مقاومت بار خروجی | 0 تا 600 Ω |
| دقت انتقال | ±(10 μA + 0.15% مقدار اندازه‌گیری شده) |
| دریفت دمایی | ≤ 0.01% به ازای هر 10K |
| پاسخ زمانی | 0.3ms (Ex → nonEx) / 0.5ms (nonEx → Ex) |
| جداسازی گالوانیکی | بیش از 1.5 کیلوولت AC بین ورودی، خروجی و کانال‌ها |
| دمای محیط کاری | -20 تا +60°C |
| درجه حفاظت | IP20 |
| وزن | حدود 150 گرم |
🛠 نصب و راه‌اندازی
- نصب روی ریل DIN TS35 داخل تابلو برق صنعتی
- اتصال از طریق ترمینال‌های پیچی پلاگین
- امکان دسترسی سریع به HART از طریق سوکت جلویی دستگاه
- بدون نیاز به تعمیر دوره‌ای؛ در صورت خرابی، فقط باید تعویض شود
💬 جمع‌بندی و خرید
ایزولاتور RB223 با ترکیبی از ایمنی، قابلیت اطمینان، سازگاری با سیستم‌های HART و طراحی فشرده، یکی از بهترین گزینه‌ها برای صنایع نفت، گاز، پتروشیمی، نیروگاه‌ها و سیستم‌های اتوماسیون دقیق است.
- قیمت جهانی: حدود 137 یورو
- موجود در فروشگاه دراک با شرایط ویژه، خدمات مشاوره فنی و ضمانت اصالت کالا
برای استعلام قیمت، دریافت مشاوره تخصصی یا ثبت سفارش با کارشناسان فروشگاه دراک تماس بگیرید.
