در بسیاری از خطوط تولید، انبارش مواد، ماشینآلات بستهبندی، تجهیزات انتقال مواد و فرایندهای صنعتی، یکی از نیازهای مهم، تشخیص حضور یا عدم حضور اجسام و مواد بدون تماس مستقیم مکانیکی است. در چنین شرایطی، استفاده از سنسورهای خازنی میتواند راهکاری قابل اعتماد، اقتصادی و کاربردی باشد. سنسور خازنی IFM KI5065 یکی از محصولات صنعتی ساخت آلمان از برند معتبر ifm electronic است که برای تشخیص مواد مختلف در کاربردهای صنعتی طراحی شده و بهخصوص در محیطهایی که نیاز به سنسوری مقاوم، قابل تنظیم و دارای تأییدیههای لازم وجود دارد، میتواند گزینهای بسیار مناسب باشد.
سنسور KI5065 از نوع Capacitive Sensor یا سنسور خازنی است. سنسورهای خازنی برخلاف برخی سنسورهای القایی که بیشتر برای تشخیص فلزات استفاده میشوند، توانایی تشخیص طیف متنوعتری از مواد را دارند. این نوع سنسورها میتوانند حضور مواد جامد، مایعات، پودرها، گرانولها، شیشه، پلاستیک، سرامیک و حتی برخی مواد غیرفلزی را تشخیص دهند. به همین دلیل، در صنایع غذایی، بستهبندی، پلاستیک، شیمیایی، دارویی، سیمان، مواد معدنی، سیلوها و خطوط انتقال مواد، سنسورهای خازنی جایگاه ویژهای دارند.

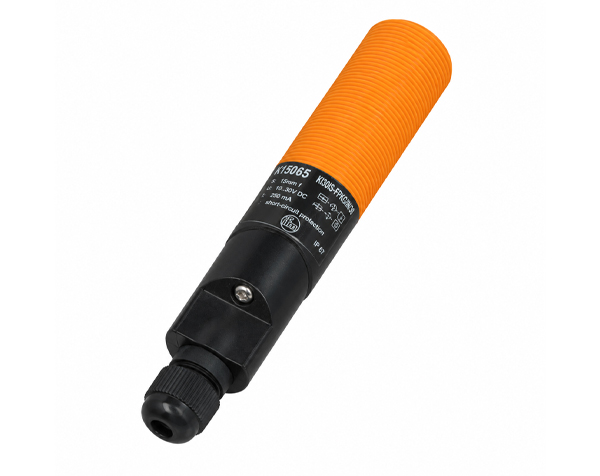

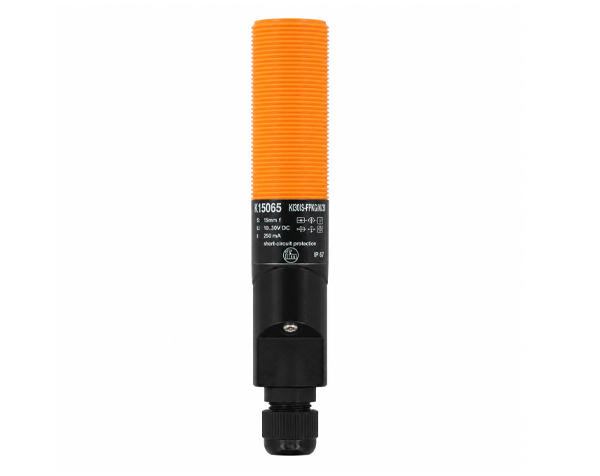

مدل IFM KI5065 با رزوه پلاستیکی M30×1.5 طراحی شده و طبق دیتاشیت، دارای فاصله سوئیچینگ 15 میلیمتر است. این فاصله سوئیچینگ قابل تنظیم بوده و سنسور بهصورت غیر همسطح یا Non-flush نصب میشود. غیر همسطح بودن نصب یعنی هنگام نصب، بخش فعال سنسور نباید کاملاً در داخل بدنه فلزی یا سطح نصب فرو برود؛ زیرا برای عملکرد دقیق، سنسور به فضای آزاد اطراف ناحیه تشخیص نیاز دارد. این نکته برای مهندسان نصب و تعمیرات بسیار مهم است، چون رعایت نکردن شرایط نصب میتواند باعث خطای تشخیص، کاهش فاصله عملکرد یا سوئیچ ناخواسته شود.
یکی از ویژگیهای مهم KI5065، خروجی الکتریکی DC PNP است. این مدل با ولتاژ کاری 10 تا 30 ولت DC در شرایط معمول معرفی شده و طبق توضیحات دیتاشیت، در صورت استفاده خارج از ناحیه Ex، محدوده ولتاژ میتواند تا 10 تا 55 ولت DC نیز در نظر گرفته شود. خروجی سنسور بهصورت NO/NC قابل برنامهریزی است؛ یعنی کاربر میتواند عملکرد خروجی را بهصورت نرمال باز یا نرمال بسته تنظیم کند. این قابلیت در پروژههای صنعتی اهمیت زیادی دارد، چون بسته به طراحی مدار فرمان، PLC، تابلو برق یا منطق ایمنی خط، ممکن است نیاز به خروجی normally open یا normally closed وجود داشته باشد.
از نظر ظرفیت خروجی، سنسور KI5065 دارای جریان خروجی تا 250 میلیآمپر است و افت ولتاژ خروجی آن کمتر از 2.5 ولت اعلام شده است. همچنین این سنسور دارای محافظت در برابر اتصال کوتاه بهصورت پالسی، مقاومت در برابر اضافهبار و محافظت در برابر پلاریته معکوس است. وجود این امکانات باعث میشود سنسور در شرایط واقعی صنعتی، در برابر برخی خطاهای رایج سیمکشی و بارگذاری، پایداری بیشتری داشته باشد. البته این ویژگیها بهمعنای بینیازی از نصب اصولی نیست؛ بلکه همچنان رعایت نقشه سیمکشی، انتخاب منبع تغذیه مناسب، کابلکشی صحیح و توجه به شرایط محیطی ضروری است.
در فایل فنی محصول، فرکانس سوئیچینگ KI5065 برابر 10 هرتز اعلام شده است. این عدد برای بسیاری از کاربردهای تشخیص سطح، حضور قطعه، کنترل موقعیت مواد و تشخیص عبور اجسام با سرعت معمول مناسب است. البته اگر کاربرد موردنظر شامل شمارش بسیار سریع قطعات یا تشخیص اجسام با سرعت بالا باشد، باید فرکانس سوئیچینگ با نیاز واقعی خط مقایسه شود. برای مثال، در یک خط بستهبندی با سرعت متوسط، این سنسور میتواند عملکرد خوبی داشته باشد؛ اما در یک سیستم شمارش فوقسریع، ممکن است نیاز به بررسی دقیقتر زمان پاسخ، فرکانس سوئیچینگ و شرایط نصب وجود داشته باشد.
بدنه سنسور از مواد PBT و PA ساخته شده است. این مواد در بسیاری از تجهیزات صنعتی بهدلیل مقاومت مکانیکی، پایداری مناسب و رفتار قابل قبول در برابر شرایط محیطی به کار میروند. وزن سنسور طبق دیتاشیت 0.159 کیلوگرم است که نشان میدهد با محصولی نسبتاً سبک و مناسب برای نصب روی ماشینآلات، براکتها، بدنه تجهیزات و نقاط اندازهگیری روبهرو هستیم. اتصال مکانیکی سنسور از طریق رزوه M30 انجام میشود و در اقلام همراه آن، دو مهره نصب و پیچگوشتی نیز ذکر شده است. وجود پیچگوشتی برای تنظیم سنسور، بهخصوص هنگام راهاندازی و کالیبراسیون اولیه، کاربردی است.
از نظر نمایش وضعیت، KI5065 دارای LED زرد برای نمایش وضعیت سوئیچینگ است. این LED در زمان نصب، تست، عیبیابی و راهاندازی بسیار مفید است. تکنسین تعمیرات یا کارشناس اتوماسیون میتواند بدون نیاز به ابزار پیچیده، وضعیت عملکرد خروجی را از روی LED بررسی کند. برای مثال، هنگام نزدیک کردن ماده یا جسم هدف به سنسور، تغییر وضعیت LED میتواند نشان دهد که سنسور ماده را تشخیص داده یا خیر. این ویژگی در محیطهای صنعتی که زمان توقف خط اهمیت بالایی دارد، کمک میکند عیبیابی سریعتر انجام شود.
از نظر اتصال الکتریکی، این سنسور بهصورت ترمینالی طراحی شده و امکان اتصال سیم تا سطح مقطع 2.5 میلیمتر مربع را دارد. همچنین برای کابل با قطر 5.5 تا 13 میلیمتر و گلند M20×1.5 مناسب است. این نوع اتصال در برخی کاربردها مزیت محسوب میشود، زیرا امکان کابلکشی منعطفتر و انتخاب طول کابل متناسب با پروژه را فراهم میکند. در پروژههایی که مسیر کابلکشی طولانی یا شرایط نصب خاص دارند، اتصال ترمینالی میتواند نسبت به کابل ثابت، آزادی عمل بیشتری به تیم نصب بدهد.
یکی از نکات مهم در مورد KI5065، وجود تأییدیه ATEX برای گروه II، دسته 3D است. در دیتاشیت، مارکینگ دستگاه بهصورت II 3D Ex tD A22 IP54 T80°C X درج شده است. این موضوع نشان میدهد که سنسور برای برخی محیطهای دارای گردوغبار قابل اشتعال، تحت شرایط مشخص، قابل استفاده است. البته استفاده از تجهیزات دارای تأییدیه Ex همیشه نیازمند توجه جدی به دستورالعمل نصب، شرایط بهرهبرداری، محدودیتهای محیطی و بخشهای مرتبط با ایمنی در دفترچه راهنماست. در فایل نیز تأکید شده که در صورت استفاده در ناحیه Ex، شرایط خاص برای بهرهبرداری ایمن وجود دارد و باید دستورالعملهای مربوط به حفاظت انفجاری رعایت شود. بنابراین، پیش از خرید یا نصب در محیطهای مستعد انفجار، بهتر است کد فنی، شرایط محیط، کلاس حفاظتی، دمای کاری، نوع گردوغبار و الزامات ایمنی پروژه توسط کارشناس فنی بررسی و تأیید شود.
در بخش شرایط محیطی، دمای کاری محصول در دیتاشیت برای شرایط Ex برابر 20- تا 60+ درجه سانتیگراد ذکر شده و در توضیحات آمده است که خارج از ناحیه Ex، دمای کاری میتواند 25- تا 80+ درجه سانتیگراد باشد. همچنین درجه حفاظت در ناحیه Ex برابر IP54 و خارج از ناحیه Ex برابر IP65 اعلام شده است. این تفاوتها بسیار مهم هستند؛ زیرا گاهی کاربران تنها به یک عدد کلی IP توجه میکنند، در حالی که شرایط استفاده در محیط Ex و غیر Ex ممکن است محدودیتهای متفاوتی داشته باشد. اگر سنسور قرار است در محیط مرطوب، پرگردوغبار، در معرض پاشش آب یا داخل فضای دارای ذرات معلق نصب شود، باید شرایط واقعی محل نصب با مشخصات دیتاشیت تطبیق داده شود.
در دیتاشیت همچنین به مقاومت الکترومغناطیسی طبق استاندارد IEC 60947-5-2:2007 اشاره شده است. این موضوع از آن جهت اهمیت دارد که سنسورها در محیطهای صنعتی معمولاً در کنار اینورترها، موتورها، تابلوهای برق، کنتاکتورها، کابلهای قدرت و سایر منابع نویز الکتریکی نصب میشوند. افزایش ایمنی در برابر تداخل و نویز، میتواند به کاهش خطاهای ناخواسته، پایداری سیگنال و عملکرد قابل اعتمادتر سیستم کمک کند. با این حال، برای رسیدن به عملکرد پایدار، همچنان باید اصول کابلکشی صنعتی، جداسازی کابل سیگنال از کابل قدرت، ارت مناسب و استفاده از تجهیزات حفاظتی رعایت شود.
از نظر کاربردی، سنسور IFM KI5065 میتواند برای تشخیص سطح مواد در مخازن، تشخیص حضور قطعه روی نوار نقاله، کنترل پر یا خالی بودن محفظهها، تشخیص عبور محصولات غیرفلزی، کنترل مواد پلاستیکی، تشخیص مایعات از پشت برخی دیوارهها و کاربردهای مشابه مورد استفاده قرار گیرد. البته باید توجه داشت که عملکرد سنسورهای خازنی به ضریب دیالکتریک ماده وابسته است. در دیتاشیت KI5065 برای مواد مختلف ضرایب اصلاحی ذکر شده است؛ برای نمونه آب با ضریب 1، شیشه حدود 0.4، سرامیک حدود 0.2 و PVC حدود 0.2 معرفی شدهاند. این یعنی فاصله تشخیص واقعی برای مواد مختلف میتواند متفاوت باشد و نباید فاصله نامی 15 میلیمتر را برای همه مواد بهصورت یکسان فرض کرد. در پروژههای حساس، تست عملی با ماده واقعی بهترین راه برای تأیید عملکرد سنسور است.
از دید خریدار صنعتی، ارزش اصلی KI5065 در ترکیب چند ویژگی مهم است: برند معتبر IFM، ساخت آلمان، سنسور خازنی قابل تنظیم، خروجی PNP، امکان برنامهریزی NO/NC، نصب رزوهای M30، قابلیت استفاده در برخی محیطهای دارای گردوغبار با الزامات ATEX، و طراحی مناسب برای کاربردهای صنعتی. این ویژگیها باعث میشود این مدل برای واحدهای تعمیرات، نگهداری، سازندگان ماشینآلات، پیمانکاران اتوماسیون صنعتی و شرکتهایی که به دنبال جایگزینی سنسورهای مشابه هستند، گزینهای قابل بررسی باشد.
در هنگام انتخاب این سنسور، لازم است چند نکته فنی بهدقت بررسی شود. نخست اینکه خروجی دستگاه PNP است؛ بنابراین باید با ورودی PLC یا مدار فرمان شما سازگار باشد. دوم اینکه نصب آن غیر همسطح است و باید فضای کافی در اطراف ناحیه فعال سنسور در نظر گرفته شود. سوم اینکه فاصله سوئیچینگ با جنس ماده تغییر میکند و برای مواد با ضریب دیالکتریک پایینتر، فاصله تشخیص مؤثر کاهش مییابد. چهارم اینکه شرایط استفاده در محیطهای Ex با شرایط استفاده معمولی متفاوت است و نباید بدون بررسی دستورالعمل ایمنی، صرفاً بر اساس ظاهر یا کد محصول اقدام به نصب کرد. پنجم اینکه درجه حفاظت IP در شرایط Ex و غیر Ex طبق دیتاشیت تفاوت دارد و باید با محیط نصب مقایسه شود.
فروشگاه دراک بهعنوان تأمینکننده تجهیزات ابزار دقیق و اتوماسیون صنعتی، میتواند در بررسی، معرفی و فروش محصولاتی مانند سنسور خازنی IFM KI5065 نقش مشاورهای و تأمین کالای تخصصی داشته باشد. برای خریدارانی که در تهران، محدوده لالهزار یا سایر شهرهای صنعتی ایران به دنبال سنسورهای صنعتی، تجهیزات کنترلی، ابزار دقیق و قطعات جایگزین هستند، بررسی دقیق کد فنی و تطبیق آن با نیاز پروژه بسیار مهم است. دراک تلاش میکند اطلاعات فنی محصولات را شفاف، کاربردی و قابل استفاده برای مهندسان، تکنسینها و خریداران صنعتی ارائه کند تا انتخاب محصول تنها بر اساس نام مدل نباشد، بلکه با درک درست از مشخصات فنی، شرایط نصب و محدودیتهای کاری انجام شود.
اگر قصد خرید یا جایگزینی سنسور IFM KI5065 را دارید، بهتر است پیش از نهایی کردن سفارش، اطلاعاتی مانند ولتاژ تغذیه، نوع خروجی، شرایط نصب، جنس ماده هدف، فاصله موردنیاز، دمای محیط، وجود یا عدم وجود ناحیه Ex، نوع کابلکشی و سازگاری با ورودی PLC بررسی شود. این کار از بروز مشکلاتی مانند تشخیص ناپایدار، عدم تحریک خروجی، خطای نصب، ناسازگاری با سیستم کنترل یا انتخاب اشتباه سنسور جلوگیری میکند. در تجهیزات صنعتی، انتخاب درست سنسور گاهی بهاندازه کیفیت خود سنسور اهمیت دارد؛ زیرا یک سنسور باکیفیت هم اگر در جای نامناسب یا با شرایط ناسازگار نصب شود، عملکرد مطلوبی نخواهد داشت.
در مجموع، IFM KI5065 یک سنسور خازنی صنعتی با طراحی رزوهای M30، خروجی PNP، فاصله سوئیچینگ 15 میلیمتر، قابلیت تنظیم، نمایشگر LED، اتصال ترمینالی و تأییدیه ATEX برای شرایط مشخص است. این سنسور برای تشخیص غیرتماسی مواد مختلف در کاربردهای صنعتی طراحی شده و در صورت انتخاب و نصب صحیح، میتواند عملکردی قابل اعتماد در سیستمهای اتوماسیون، کنترل سطح، تشخیص حضور مواد و ماشینآلات صنعتی ارائه دهد.
