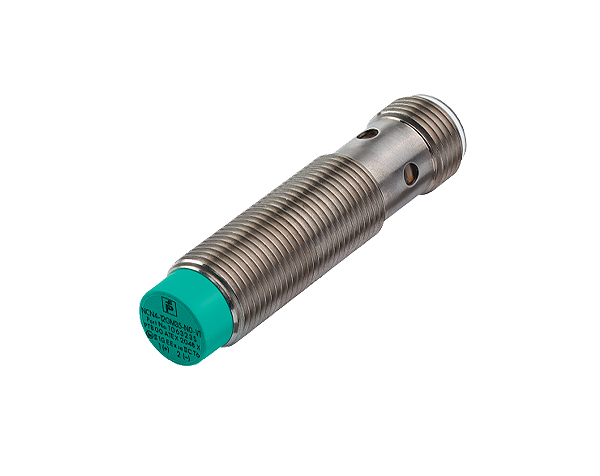

سنسور القایی NCN4-12GM35-N0-V1 محصولی از شرکت Pepperl+Fuchs است که در دسته سنسورهای غیر هم سطح قرار میگیرد. این سنسور با تشخیص وجود یا عدم وجود اشیاء فلزی در محدوده 4 میلی متری خود، در طیف وسیعی از کاربردهای صنعتی و اتوماسیون مورد استفاده قرار میگیرد.
مشخصات فنی کلیدی:
- عملکرد سوئیچینگ: Normally Closed (NC) به این معنی که در حالت عادی خروجی سنسور قطع است و با تشخیص اشیاء فلزی وصل میشود.
- نوع خروجی: NAMUR، یک استاندارد صنعتی برای ارائه سیگنالهای قابل فهم به سیستمهای کنترل توسط سنسورهای القایی.
- محدوده تشخیص:
- فاصله عملکرد نامی: 4 میلیمتر، فاصله استاندارد عملکرد سنسور.
- فاصله عملکرد تضمین شده: 0 تا 3.24 میلیمتر، فاصلهای که سنسور در آن عملکرد صحیح خود را به طور قطعی تضمین میکند.
- فاصله عملکرد واقعی: 3.6 تا 4.4 میلیمتر، دامنه عملکرد واقعی سنسور که ممکن است با توجه به جنس و شکل جسم فلزی کمی متغیر باشد.
- کاهش دهنده ضریب: این ضرایب برای مواد مختلف مانند آلومینیوم (rAl)، مس (rCu) و فولاد ضد زنگ (r304) در نظر گرفته شدهاند تا دقت تشخیص در سطوح مختلف حفظ شود.
- مشخصات الکتریکی:
- ولتاژ نامی: 8.2 ولت، ولتاژ مورد نیاز برای عملکرد صحیح سنسور.
- فرکانس سوئیچینگ: 0 تا 800 هرتز، تعداد دفعات تغییر وضعیت خروجی سنسور در ثانیه.
- هیسترزیس: 1 تا 10 درصد، نشان دهنده مقدار تغییری در فاصله جسم فلزی تا سنسور است که باعث تغییر وضعیت خروجی آن میشود.
- محافظت:
- محافظت در برابر معکوس شدن قطبیت: از سنسور در برابر آسیب ناشی از اتصال اشتباه قطبهای ولتاژ محافظت میکند.
- محافظت در برابر اتصال کوتاه: از سنسور در برابر آسیب ناشی از اتصال تصادفی دو رشته سیم به یکدیگر محافظت میکند.
- مصرف جریان:
- جریان در حالت عدم تشخیص: حداقل 3 میلیآمپر، جریان مصرفی سنسور در زمانی که جسم فلزی را تشخیص نمیدهد.
- جریان در حالت تشخیص: حداکثر 1 میلیآمپر، جریان مصرفی سنسور در هنگام تشخیص جسم فلزی.
- نشانگر وضعیت: LED چند سوراخه زرد رنگ که وضعیت خروجی سنسور (وصل یا قطع) را به طور بصری نشان میدهد.
- ایمنی عملکردی:
- سطح 2 یکپارچگی ایمنی (SIL2): نشان دهنده قابلیت اطمینان بالای سنسور در کاربردهای حساس به ایمنی است.
- MTTFd: 2520 سال، میانگین زمان تا خرابی خطرناک، نشان دهنده طول عمر متوسط سنسور قبل از بروز خطای خطرناک است.
- زمان ماموریت (TM): 20 سال، نشان دهنده مدت زمان قابل استفاده سنسور در یک کاربرد خاص است.
- پوشش تشخیصی (DC): 0 درصد، به این معنی که سنسور قابلیت تشخیص خودکار خطا را ندارد.
- استانداردها و تاییدیهها: مطابقت با استانداردها و تاییدیههای بینالمللی و ملی متعدد از جمله NAMUR، IEC، EN، ATEX، UL، CCC، NEPSI، CMXL و … برای استفاده در محیطهای مختلف و کاربردهای حساس.
- شرایط محیطی:
- دمای کارکرد: 25- تا 100 درجه سانتیگراد
- دمای نگهداری: 40- تا 100 درجه سانتیگراد
- مشخصات مکانیکی:
- نوع اتصال: کانکتور پلاگین
- جنس بدنه: استیل ضد زنگ 1.4305 / AISI 303
