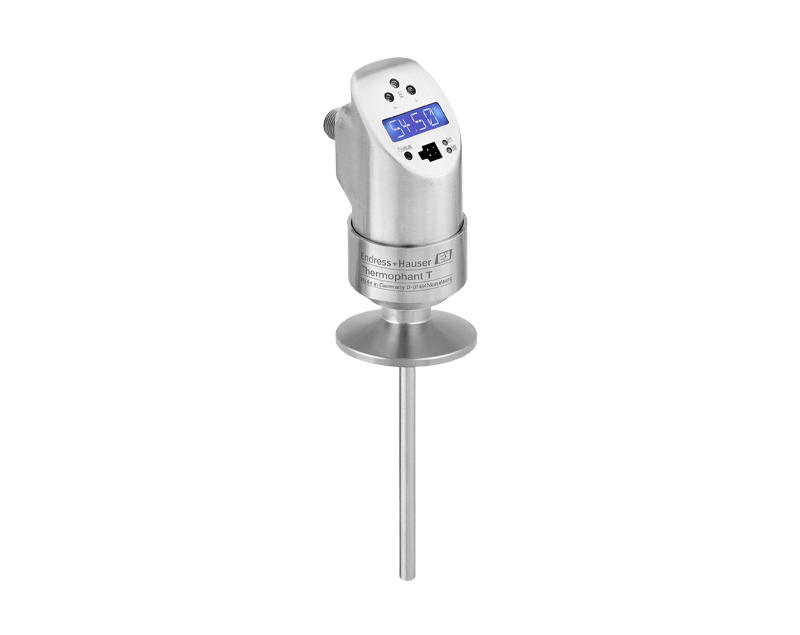

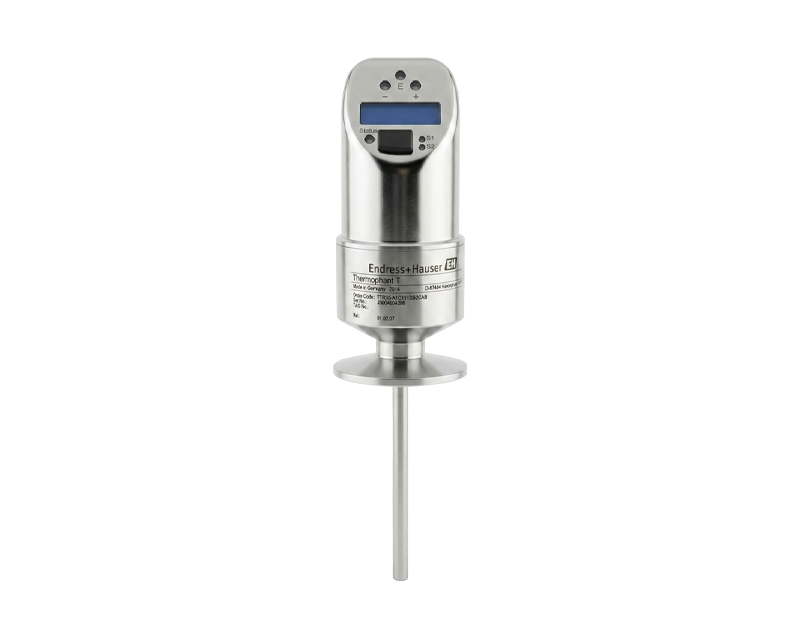

سوئیچ دما Thermophant T TTR35 از محصولات دقیق و مهندسیشده شرکت Endress+Hauser است که برای اندازهگیری، پایش و کنترل دمای فرآیند در محیطهای صنعتی طراحی شده و به دلیل ساختار یکپارچه، دقت بالا و قابلیت اطمینان عملیاتی، بهعنوان یکی از گزینههای حرفهای در پروژههای اتوماسیون صنعتی شناخته میشود. این تجهیز ترکیبی از سنسور دما، نمایشگر و خروجیهای کنترلی را در یک بدنه فشرده ارائه میدهد و به همین دلیل در کاربردهایی که فضای نصب محدود است یا نیاز به پاسخ سریع و نصب ساده وجود دارد، عملکردی بسیار کارآمد دارد. طراحی این مدل بهگونهای انجام شده که هم در صنایع حساس مانند غذایی و دارویی و هم در محیطهای خشن صنعتی مانند پتروشیمی و نفت و گاز قابل استفاده باشد و بتواند در برابر شرایط دمایی متغیر، رطوبت، شوک مکانیکی و مواد خورنده مقاومت کند.

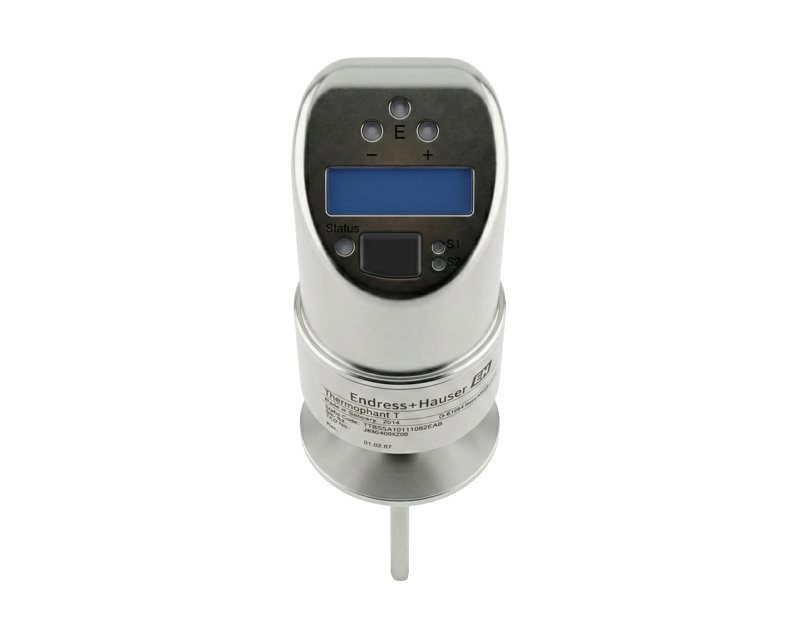

این دستگاه بر پایه فناوری اندازهگیری مقاومتی (RTD) توسعه یافته و به لطف پردازش دیجیتال سیگنال داخلی، پایداری بلندمدت و دقت بالا در اندازهگیری دما را تضمین میکند. نمایشگر دیجیتال تعبیهشده روی بدنه با قابلیت چرخش، امکان خوانش آسان مقدار دما و وضعیت سوئیچینگ را حتی در موقعیتهای نصب دشوار فراهم میسازد. وجود LEDهای وضعیت که بهصورت سبز، قرمز یا حالت چشمکزن نمایش داده میشوند، اپراتور را بدون نیاز به ابزار اضافی از شرایط عملیاتی دستگاه مطلع میکند؛ سبز نشاندهنده عملکرد عادی، قرمز بیانگر خطا و حالت چشمکزن نشاندهنده هشدار یا وضعیت مرزی است. این موضوع در محیطهای صنعتی که واکنش سریع اهمیت دارد، یک مزیت عملیاتی مهم محسوب میشود.
از نظر خروجی، TTR35 انعطافپذیری بالایی ارائه میدهد. امکان انتخاب خروجی آنالوگ 4 تا 20 میلیآمپر برای انتقال مقدار اندازهگیریشده به سیستم کنترل مرکزی و همچنین یک یا دو خروجی سوئیچ PNP برای فرمان مستقیم به تجهیزات کنترلی مانند رلهها یا ورودیهای دیجیتال PLC در نظر گرفته شده است. این ساختار باعث میشود دستگاه همزمان بتواند نقش یک ترانسمیتر و یک سوئیچ حفاظتی را ایفا کند. در طراحی سیستم باید توجه داشت که خروجی سوئیچ PNP هرگز نباید به ورودی آنالوگ 4-20 میلیآمپر متصل شود، زیرا ماهیت سیگنال و سطح ولتاژ متفاوت است و میتواند موجب آسیب به کارت ورودی گردد. رعایت این نکته در مرحله طراحی و نصب اهمیت حیاتی دارد.
در بخش نصب مکانیکی، انتخاب صحیح اتصال فرآیندی نقش تعیینکنندهای در عملکرد دقیق و ایمن تجهیز دارد. این مدل با انواع اتصالات رزوهای و بهداشتی عرضه میشود تا متناسب با نیاز فرآیند انتخاب گردد. حداکثر فشار فرآیند برای این تجهیز 16 بار (1.6 مگاپاسکال) است و رعایت این محدودیت برای جلوگیری از تنش مکانیکی بیش از حد ضروری است. هنگام نصب باید از چرخاندن دستگاه از طریق بدنه خودداری شود و همواره آچار روی قسمت اتصال فرآیند قرار گیرد تا از انتقال گشتاور به بخش الکترونیکی جلوگیری شود. در کاربردهای بهداشتی، نصب با شیب حداقل سه درجه توصیه میشود تا تخلیه خودکار سیال تضمین گردد و از باقیماندن مواد در اطراف سنسور جلوگیری شود؛ این موضوع مستقیماً بر رعایت الزامات بهداشتی و جلوگیری از آلودگی متقاطع اثرگذار است.
در حوزه سیمکشی، استفاده از کابلهای استاندارد صنعتی و مقاوم در برابر شستشو و خوردگی توصیه میشود. این دستگاه معمولاً با کانکتور M12x1 یا اتصال سوپاپ ارائه میشود که نصب سریع و مطمئن را تسهیل میکند. رعایت استانداردهای سیمکشی صنعتی و در نظر گرفتن حفاظت مناسب در برابر نویز الکترومغناطیسی باعث میشود سیگنال خروجی پایدار و بدون اختلال به سیستم کنترل منتقل شود. این موضوع بهویژه در محیطهایی که تجهیزات قدرت در مجاورت خطوط ابزار دقیق قرار دارند اهمیت بیشتری پیدا میکند.

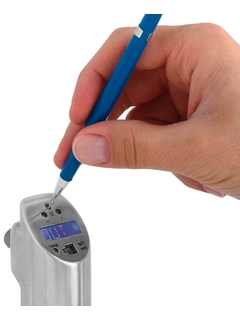

یکی از نقاط قوت اصلی TTR35، ساختار منوی کاربرپسند آن است. از طریق سه کلید کنترلی روی دستگاه میتوان بهراحتی وارد منوی تنظیمات شد، واحد دما را بین درجه سانتیگراد، فارنهایت یا کلوین تغییر داد، نقطه صفر را تنظیم کرد و مقادیر نقطه سوئیچ (SP) و نقطه بازگشت (RSP) را تعریف نمود. همچنین امکان تعیین تأخیرهای سوئیچینگ برای جلوگیری از قطع و وصلهای ناخواسته در شرایط نوسانی وجود دارد. در کاربردهایی که خروجی آنالوگ استفاده میشود، تنظیم دقیق LRV و URV به مهندس ابزار دقیق اجازه میدهد بازه اندازهگیری را مطابق نیاز فرآیند کالیبره کند. فعالسازی قفل نرمافزاری نیز از تغییرات ناخواسته تنظیمات توسط افراد غیرمجاز جلوگیری میکند و امنیت عملکرد سیستم را افزایش میدهد.

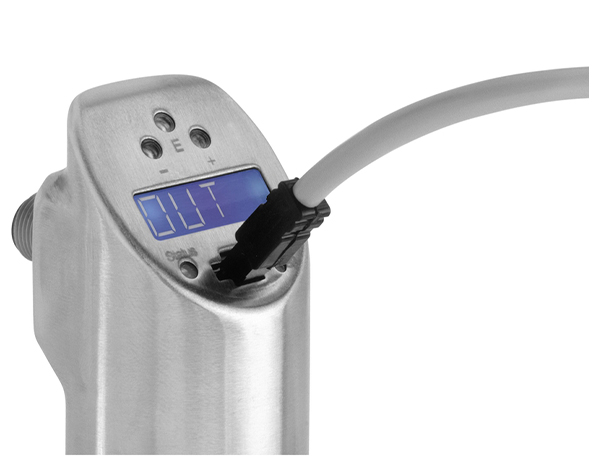

علاوه بر تنظیمات محلی، امکان پیکربندی از طریق نرمافزارهای تخصصی نیز وجود دارد. این تجهیز با نرمافزار FieldCare سازگار است که توسط Endress+Hauser توسعه یافته و مبتنی بر معماری FDT/DTM است. این بستر نرمافزاری مدیریت جامع پارامترها، مستندسازی تنظیمات و تشخیص خطا را ساده میکند و در پروژههای بزرگ که نیاز به مدیریت چندین تجهیز وجود دارد، بسیار کاربردی است. همچنین نرمافزار ReadWin 2000 برای تنظیمات پایه در دسترس است. اتصال به رایانه از طریق کابل USB اختصاصی انجام میشود و این قابلیت به مهندسان اجازه میدهد بدون باز کردن تجهیز یا ایجاد وقفه در فرآیند، تنظیمات را بازبینی و اصلاح کنند.
در صورت بروز خطا، دستگاه با تغییر رنگ نمایشگر و LED و نمایش کدهای خطا (E-code) یا هشدار (W-code) کاربر را مطلع میکند. این سیستم عیبیابی داخلی زمان توقف فرآیند را کاهش میدهد و امکان واکنش سریع را فراهم میسازد. با مراجعه به راهنمای رسمی شرکت سازنده میتوان هر کد را تفسیر و اقدام اصلاحی مناسب را اجرا کرد. این رویکرد مبتنی بر تشخیص سریع، هزینههای نگهداری و توقف تولید را بهطور محسوسی کاهش میدهد.
برای افزایش عمر مفید دستگاه، انجام بازرسیهای دورهای توصیه میشود تا از عدم تجمع رسوبات یا مواد فرآیندی روی سنسور اطمینان حاصل شود. کالیبراسیون دورهای مطابق با برنامه نگهداری پیشگیرانه تضمین میکند که دقت اندازهگیری در طول زمان حفظ شود. در صنایع غذایی و دارویی، تمیزکاری اصولی و استفاده از روشهای CIP یا SIP مطابق استانداردهای بهداشتی اهمیت ویژهای دارد. این مدل با دریافت تأییدیههای بهداشتی نظیر EHEDG نشان داده که برای چنین کاربردهایی طراحی شده است و میتواند الزامات سختگیرانه را برآورده سازد.
از منظر استانداردهای بینالمللی، این تجهیز مطابق الزامات EN 61010-1، IEC/EN 61326 و توصیهنامههای NAMUR از جمله NE21، NE43 و NE53 طراحی شده است که نشاندهنده انطباق آن با معیارهای ایمنی الکتریکی، سازگاری الکترومغناطیسی و تشخیص خطای استاندارد در صنایع فرآیندی است. این انطباقها اطمینان میدهد که تجهیز در شبکههای صنعتی پیچیده عملکرد پایدار و قابل پیشبینی خواهد داشت.
در مجموع، Thermophant T TTR35 یک راهکار فشرده، دقیق و قابل اعتماد برای کنترل دمای فرآیند است که همزمان نیاز به اندازهگیری، نمایش و سوئیچینگ را برطرف میکند. دقت بالا، نصب آسان، انعطافپذیری در خروجیها و پشتیبانی نرمافزاری حرفهای آن را به گزینهای مناسب برای پروژههای صنعتی مدرن تبدیل کرده است. اگر بهدنبال تجهیزی هستید که ضمن رعایت استانداردهای بینالمللی و بهداشتی، پایداری عملکرد بلندمدت را تضمین کند، این مدل میتواند انتخابی منطقی و مهندسیشده باشد. برای دریافت مشاوره تخصصی، بررسی موجودی و تهیه نسخه اصلی این محصول، میتوانید با فروشگاه دراک در تهران (لالهزار) بهعنوان تأمینکننده تجهیزات ابزار دقیق در ارتباط باشید.
