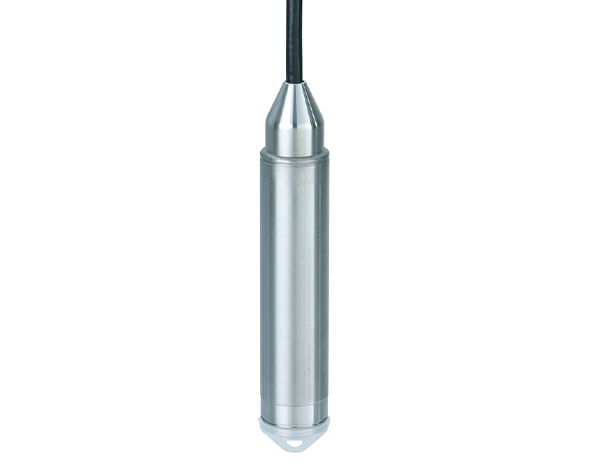

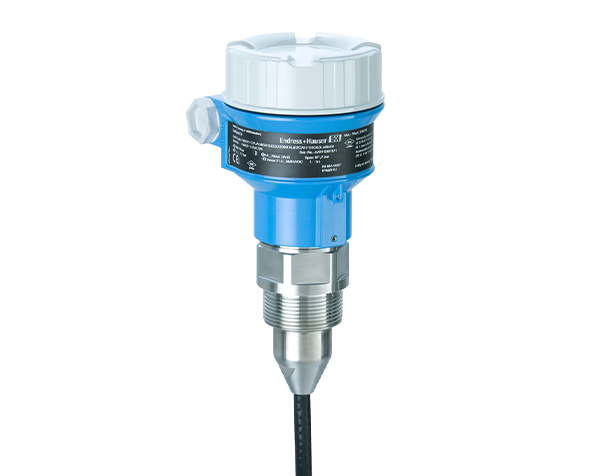

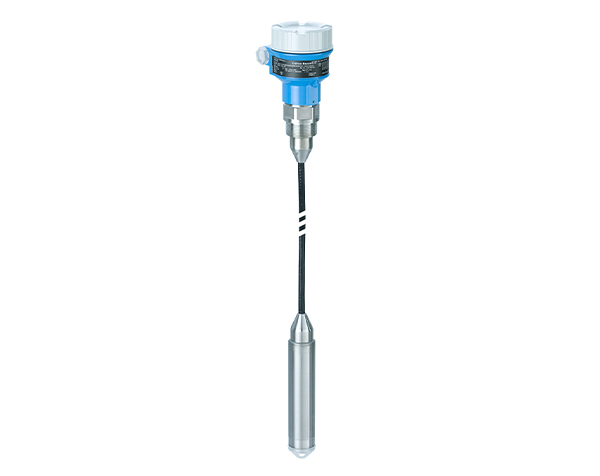

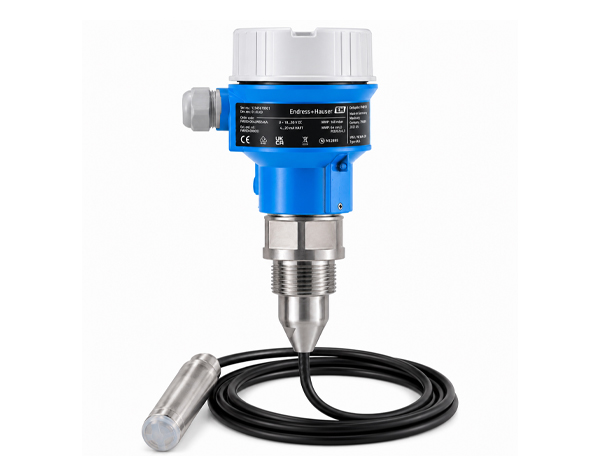

Deltapilot FMB52 یک سنسور فشار با سلول اندازه‌گیری Contite است که برای اندازه‌گیری سطح هیدرواستاتیکی مایعات و مواد خمیری در مخازن باز و بسته طراحی شده است. این دستگاه بخشی از یک پلتفرم یکپارچه شامل تجهیزاتی برای اندازه‌گیری فشار تفاضلی، هیدرواستاتیک و فشار (Deltabar M، Deltapilot M، Cerabar M) می‌باشد. این یکپارچگی، احتمالاً به معنای داشتن محیط کاربری مشابه و راه‌اندازی سریع و آسان برای تمامی این تجهیزات است.
FMB52 برای استفاده در صنایع مختلفی مانند فرآیندی، محیط زیست، آب و فاضلاب، و صنایع غذایی مناسب است. کاربردهای آن شامل موارد زیر می‌شود:
-
اندازه‌گیری سطح مایعات و مواد خمیری در مخازن باز یا بسته
-
اندازه‌گیری حجم و جرم مایعات
-
مانیتورینگ فشار فرآیندی تا سطح SIL 2 (سطح یکپارچگی ایمنی ۲) که طبق استانداردهای IEC 61508 نسخه 2.0 و IEC 61511 توسط TÜV NORD گواهی شده است.
-
کاربرد در آب آشامیدنی با داشتن تأییدیه‌های KTW و NSF.
ویژگی‌ها و مزایا
Deltapilot FMB52 ویژگی‌ها و مزایای مهمی را ارائه می‌دهد:
-
دقت مرجع بالا: به صورت استاندارد ±0.2% و به صورت انتخابی ±0.1%.
-
پایداری و تکرارپذیری عالی.
-
سلول اندازه‌گیری Contite مقاوم در برابر میعان برای حداکثر ایمنی.
-
محدوده اندازه‌گیری گسترده: از ۰.۱ تا ۱۰ بار یا ۱۰۰ متر ستون آب.
-
قابلیت Turn down تا ۱۰۰:۱. (Turn down به نسبت بین بیشترین بازه اندازه‌گیری و بازه تنظیم‌شده اشاره دارد؛ این قابلیت دقت را در کاربردهای خاص افزایش می‌دهد.)
-
اتصالات فرآیندی متنوع: شامل اتصالات رزوه‌ای و فلنجی. مشخصات دقیق برای اتصالات رزوه‌ای ISO 228 G و NPT و فلنج‌های EN، ASME و JIS ارائه شده است. همچنین اتصالات بهداشتی و آداپتورهای فرآیندی یونیورسال/اندِرسون برای مدل‌های خاص نیز موجود است.
-
تأییدیه‌های بین‌المللی حفاظت در برابر انفجار: مانند ATEX، FM، CSA، CSA C/US، IEC Ex، INMETRO، NEPSI و UK Ex.
-
قابلیت ایمنی عملکردی SIL2 برای مانیتورینگ فشار فرآیندی.
-
تأییدیه برای آب آشامیدنی: دارای گواهینامه‌های KTW و NSF و احتمالاً ACS.
-
تأییدیه‌های کاربرد دریایی: شامل GL/ABS/LR/BV/DNV.
-
گواهینامه‌های اضافی: مانند EN10204-3.1 (گواهی مواد) و NACE MR0175 (مناسب برای محیط‌های خورنده). همچنین امکان ارائه تأییدیه محافظت در برابر سرریز WHG وجود دارد.
مشخصات فنی
-
متغیر اندازه‌گیری: فشار هیدرواستاتیکی.
-
محدوده اندازه‌گیری: انواع سلول‌های اندازه‌گیری با حداکثر مقادیر مختلف؛ شامل ۰.۱ بار، ۰.۴ بار، ۱.۲ بار، ۴ بار، و ۱۰ بار.
-
سیگنال خروجی:
-
۴ تا ۲۰ میلی‌آمپر با پروتکل HART 6.0 (۲ سیمه).
-
PROFIBUS PA (Profile 3.02).
-
FOUNDATION Fieldbus.
-
-
دقت: به طور استاندارد ±۰.۲٪؛ به صورت انتخابی ±۰.۱٪ (بر اساس IEC 62828-1 / IEC 61298-2).
-
پایداری بلندمدت: ۰.۰۵٪ از URL در هر سال؛ مقادیر دقیق برای انواع سلول در سند فنی ذکر شده است.
-
محدوده دمایی:
-
دمای محیط: بسته به نسخه، از -۴۰ تا +۸۵ درجه سانتیگراد بدون نمایشگر، -۲۰ تا +۷۰ درجه سانتیگراد با نمایشگر LCD.
-
دمای ذخیره‌سازی: مشابه دمای محیط.
-
دمای فرآیند: معمولاً از -۱۰ تا +۸۵ درجه سانتیگراد (بسته به نوع کابل متفاوت است؛ برای کابل PE و FEP محدودیت‌هایی وجود دارد).
-
-
محدوده فشاری: از ۱۰۰ میلی‌بار تا ۱۰ بار بسته به سلول و اتصال فرآیندی انتخاب شده.
-
مواد بدنه:
-
بدنه: فولاد ضدزنگ 316L و آلومینیوم ریخته‌گری شده با پوشش پودری پلی‌استر.
-
دیافراگم فرآیندی: معمولاً آلیاژ C276 (۲.۴۸۱۹)، با گزینه‌های روکش طلا-رودیوم یا طلا-پلاتین.
-
-
درجه حفاظت: بر اساس نوع اتصال الکتریکی، می‌تواند به IP68 برسد (مثلاً ۱.۸۳ متر آب برای ۲۴ ساعت).
-
مقاومت در برابر ارتعاش: طبق استانداردهای IEC.
-
سازگاری الکترومغناطیسی (EMC): با استانداردهای EN 61326 و NAMUR NE21.
-
وزن: بسته به نسخه (شامل بدنه، اتصال فرآیندی و طول کابل) متفاوت است.
نصب و راه‌اندازی
-
نصب FMB52 معمولاً زیر پایین‌ترین نقطه اندازه‌گیری انجام می‌شود تا از خطاهای پر شدن، خروجی مخزن یا فشار پالسی همزن جلوگیری شود.
-
جابه‌جایی نقطه صفر بسته به موقعیت نصب ممکن است و قابل تنظیم از طریق کلیدهای دستگاه یا ارتباطات دیجیتال است.
-
براکت نصب برای نصب روی دیوار یا لوله موجود است؛ این براکت به همراه نسخه‌های FMB50/51/52 با محفظه جداگانه ارائه می‌شود.
-

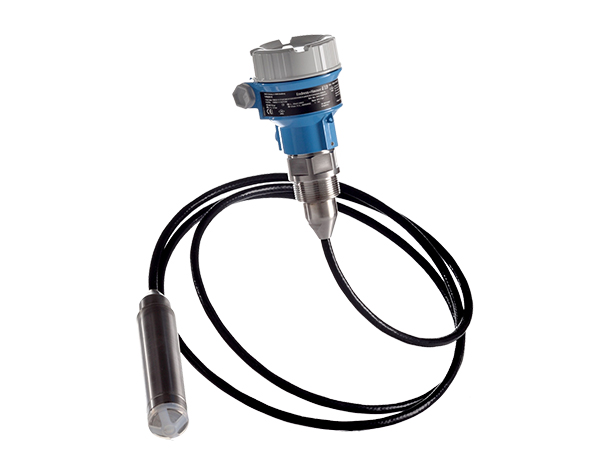

نسخه محفظه جداگانه موجود است که امکان نصب الکترونیک دور از محل اندازه‌گیری را فراهم می‌کند.
-
کابل‌های PE یا FEP با طول‌های مختلف برای نسخه‌های جداگانه در دسترس هستند.
ارتباطات و کاربری
-
پشتیبانی از پروتکل‌های ارتباطی:
-
HART
-
PROFIBUS PA
-
FOUNDATION Fieldbus
-
-
پشتیبانی از IO-Link صرفاً برای FMB50 است.
-
عملکرد محلی: با استفاده از نمایشگر اختیاری و کلیدهای عملیاتی (نمایش مقدار اندازه‌گیری، نمودار میله‌ای، و اطلاعات تشخیصی).
-
عملکرد از راه دور: با ابزارهایی مثل FieldCare، FieldXpert SFX100، FieldXpert SMT70/SMT77 از طریق HART یا Fieldbus.
-
فایل‌های DTM و DD برای ادغام در سیستم‌های مختلف از وب‌سایت اندرس‌هاوزر قابل دریافت است.
-
قابلیت‌هایی مثل حالت Burst Mode در HART، قفل‌گذاری دستگاه، و وضعیت فشرده شده برای PROFIBUS و FOUNDATION Fieldbus در نظر گرفته شده‌اند.
تأییدیه‌ها و مجوزها (جزئیات)
-
نشان CE، RoHS، RCM، انطباق EAC.
-
تأییدیه‌های Ex: مدارک مجزا برای استفاده در مناطق انفجاری در دسترس است.
-
قابل استفاده در کاربردهای بهداشتی.
-
گواهینامه cGMP (روش‌های تولید خوب فعلی).
-
گواهی ایمنی عملکردی SIL2 (بر اساس IEC 61508 و IEC 61511 با تأییدیه TÜV NORD).
-
تأییدیه CRN برای کانادا.
-
انطباق با AD2000 برای مخازن تحت فشار.
-
انطباق با دستورالعمل تجهیزات تحت فشار 2014/68/EU (PED).
-
تطابق با ANSI/ISA 12.27.01 برای آب‌بندی فرآیند.
-
گواهینامه‌های بازرسی: از جمله مدرک مواد EN10204-3.1، انطباق NACE MR0175/MR0103، آزمون نشتی هلیومی، آزمون فشار، و آزمون PMI.
-
گواهینامه‌های KTW/NSF/ACS برای آب آشامیدنی.
-
گواهی GL/ABS/LR/BV/DNV برای کاربردهای دریایی.
-
گواهی محافظت در برابر سرریز WHG.
