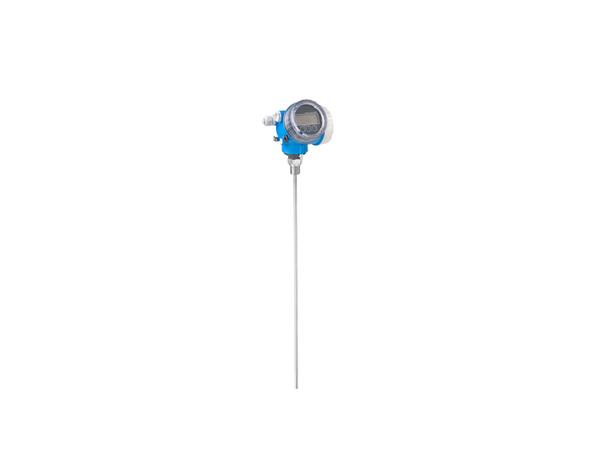

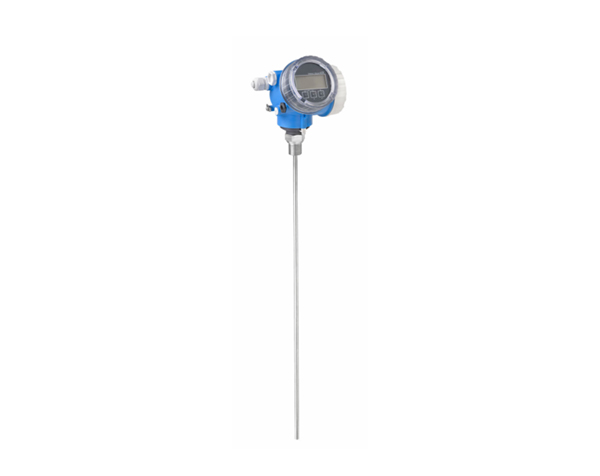

ترانسمیتر سطح راداری / FMP50

Levelflex FMP50، محصولی پیشرفته از شرکت Endress+Hauser، برای اندازه‌گیری دقیق و مطمئن سطح مایعات در صنایع مختلف طراحی شده است. این دستگاه با بهره‌گیری از فناوری رادار موج هدایت‌شده، عملکردی قابل اعتماد و دقیق را حتی در شرایط سخت و متغیر عملیاتی ارائه می‌دهد. در این راهنما، به بررسی دقیق ویژگی‌ها، نحوه عملکرد، نصب، تنظیمات و کاربردهای این ترانسمیتر خواهیم پرداخت.

نحوه عملکرد

FMP50 از روش زمان پرواز (Time-of-Flight) برای اندازه‌گیری سطح استفاده می‌کند. در این روش، پالس‌های راداری با فرکانس بالا از پروب دستگاه به سطح مایع ارسال شده و پس از برخورد با سطح، بازتاب می‌شوند. با اندازه‌گیری زمان رفت و برگشت این پالس‌ها، فاصله تا سطح مایع محاسبه می‌شود. این فناوری به دلیل دقت بالا و عدم تأثیرپذیری از تغییرات خواص مایع، بسیار مورد توجه است.

مزایای کلیدی FMP50

• دقت بالا: اندازه‌گیری با دقت ±2 میلی‌متر، حتی در شرایط متغیر.
• محدوده اندازه‌گیری گسترده: پوشش انواع مخازن با استفاده از پروب‌های میله‌ای و طنابی.
• پروتکل‌های ارتباطی متنوع: سازگاری با سیستم‌های کنترل مختلف از طریق HART، PROFIBUS PA و FOUNDATION Fieldbus.
• تکنولوژی بلوتوث: امکان راه‌اندازی و پیکربندی از راه دور.
• رابط کاربری آسان: نمایشگر محلی با قابلیت نمایش چندزبانه.
• تاییدیه‌های ایمنی: SIL2 و SIL3 برای کاربردهای حساس.
• نظارت مداوم بر وضعیت دستگاه: با تکنولوژی Heartbeat.

1. نحوه عملکرد

Levelflex FMP50 با استفاده از روش زمان پرواز (ToF) عمل می‌کند. در این روش، پالس‌های راداری با فرکانس بالا از پروب (میله‌ای یا طنابی) به سطح مایع ارسال می‌شوند و پس از برخورد با سطح مایع، بازتاب شده و توسط واحد الکترونیکی دستگاه دریافت می‌گردند. زمان رفت و برگشت پالس‌ها به طور مستقیم با فاصله پروب تا سطح مایع متناسب است. این فناوری که تحت عنوان TDR (رفلکتومتری دامنه زمانی) شناخته می‌شود، این امکان را فراهم می‌آورد که سطح مایع به دقت اندازه‌گیری شود.

2. مزایای فناوری ToF در Levelflex FMP50

• دقت بالا در شرایط متغیر: فناوری ToF نسبت به تغییرات محیطی مانند دما، فشار و ویسکوزیته حساسیت کمتری دارد و این موضوع باعث می‌شود که اندازه‌گیری سطح مایعات در شرایط مختلف به صورت مطمئن و دقیق انجام شود.
• بهبود دقت اندازه‌گیری با ردیابی چند بازتاب: الگوریتم‌های پیشرفته ردیابی بازتاب‌ها، سیگنال‌های مزاحم را از بین برده و دقت اندازه‌گیری را افزایش می‌دهند.
• مقاومت در برابر اختلالات: این فناوری در برابر اختلالات الکترومغناطیسی و سایر عوامل مزاحم مقاوم است، که آن را برای استفاده در محیط‌های صنعتی پیچیده مناسب می‌سازد.

3. ویژگی‌های کلیدی Levelflex FMP50

• دقت بالا: اندازه‌گیری با دقت ±2 میلی‌متر (±0.08 اینچ).
• محدوده اندازه‌گیری گسترده: پروب‌های میله‌ای تا 4 متر (13 فوت) و پروب‌های طنابی تا 12 متر (39 فوت) را پوشش می‌دهند.
• پشتیبانی از پروتکل‌های ارتباطی مختلف: HART، PROFIBUS PA و FOUNDATION Fieldbus برای ادغام آسان با سیستم‌های کنترل.
• تکنولوژی بلوتوث بی‌سیم: امکان راه‌اندازی، پیکربندی و تعمیر و نگهداری از راه دور.
• رابط کاربری بصری: نمایشگر محلی با قابلیت نمایش به زبان‌های مختلف.
• حافظه داده داخلی: ذخیره تنظیمات و مقادیر اندازه‌گیری شده برای دسترسی سریع به اطلاعات.
• تاییدیه‌های ایمنی: SIL2 مطابق با IEC 61508 و SIL3 برای کاربردهای حیاتی.
• تکنولوژی Heartbeat™: نظارت مداوم بر وضعیت دستگاه و تشخیص سریع خطاها.

4. انواع پروب‌ها

Levelflex FMP50 از دو نوع پروب استفاده می‌کند:

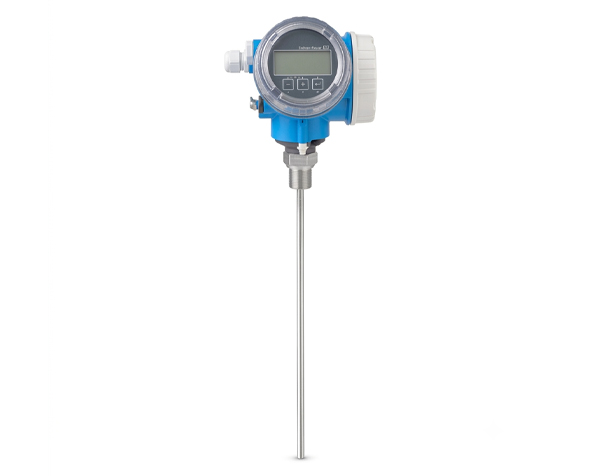

• پروب میله‌ای (Rod Probe): مناسب برای اندازه‌گیری در مایعات با فاصله سطح تا پروب تا 4 متر (13 فوت).
• پروب طنابی (Rope Probe): برای کاربردهایی که نیاز به اندازه‌گیری در مایعات با فاصله بیشتر از 4 متر (13 فوت) یا شرایط خاص نصب دارند، مانند فضاهای محدود.

انتخاب نوع پروب به شرایط خاص محیطی و نیازهای اندازه‌گیری بستگی دارد.

5. نصب و راه‌اندازی

نصب Levelflex FMP50 آسان است و نیاز به ابزار خاصی ندارد. مراحل نصب عبارتند از:

• انتخاب محل نصب: باید از تابش مستقیم نور خورشید، رطوبت و ارتعاشات شدید دوری شود.
• مونتاژ پروب: پروب به اتصال فرآیند (رزوه‌ای یا فلنج) متصل می‌شود.
• اتصال سیم‌ها: سیم‌های برق و سیگنال به ترمینال‌های دستگاه وصل می‌شوند.
• راه‌اندازی دستگاه: می‌توان از رابط کاربری محلی یا ابزارهای راه‌اندازی از راه دور استفاده کرد.

6. پارامترهای قابل تنظیم

Levelflex FMP50 شامل پارامترهای قابل تنظیم برای بهینه‌سازی عملکرد است:

• کالیبراسیون: تنظیم صفر و دامنه دستگاه برای تطبیق با شرایط واقعی.
• خطی‌سازی: تبدیل مقادیر اندازه‌گیری به واحدهای مختلف مانند حجم یا جرم.
• فیلتر کردن سیگنال‌های مزاحم: برای حذف نویزهای ناشی از اتصالات داخلی.
• تنظیم زمان پاسخ: برای تنظیم سرعت پاسخ دستگاه به تغییرات سطح.
• تنظیم آلارم‌ها: تعیین نقاط آلارم بالا و پایین برای نظارت بهتر.

7. نگهداری و تعمیرات

تعمیر و نگهداری Levelflex FMP50 به راحتی انجام می‌شود. این شامل:

• بازرسی منظم: برای اطمینان از عملکرد صحیح دستگاه.
• تمیز کردن پروب: در صورت نیاز، برای حذف آلودگی‌ها و ذرات مزاحم.
• بررسی تنظیمات و عملکرد: بازبینی تنظیمات و آزمایش عملکرد دستگاه.

8. ویژگی‌های ایمنی

Levelflex FMP50 دارای ویژگی‌های ایمنی مختلف برای حفاظت از کارکنان و تجهیزات است:

• محافظت در برابر ولتاژ اضافی: برای حفاظت از دستگاه در برابر اضافه ولتاژ.
• گالوانیک ایزولاسیون: ایزولاسیون الکتریکی برای جلوگیری از تداخل مدارهای خروجی.
• تاییدیه‌های ایمنی SIL: برای اطمینان از عملکرد ایمن دستگاه در کاربردهای حساس.
• محافظت در برابر پر شدن بیش از حد: برای جلوگیری از پر شدن مخزن و بروز حوادث.

9. پشتیبانی و خدمات

Endress+Hauser خدمات پشتیبانی و مشاوره فنی گسترده‌ای برای Levelflex FMP50 ارائه می‌دهد. کاربران می‌توانند برای مشاوره، راه‌اندازی و پشتیبانی فنی از طریق آنلاین یا تلفن با متخصصان تماس بگیرند.

10. کاربردها

Levelflex FMP50 برای استفاده در صنایع مختلف مناسب است:

• صنایع نفت و گاز: اندازه‌گیری سطح مایعات در مخازن نفت خام و محصولات نفتی.
• صنایع شیمیایی: اندازه‌گیری سطح مایعات در مخازن واکنش و ذخیره مواد شیمیایی.
• صنایع غذایی و آشامیدنی: اندازه‌گیری سطح در مخازن مواد غذایی و آشامیدنی.
• صنایع دارویی: اندازه‌گیری سطح مایعات در مخازن دارویی و تجهیزات فرآیند.
• تصفیه آب و فاضلاب: اندازه‌گیری سطح در مخازن ذخیره آب و فاضلاب.

11. مشخصات فنی

نتیجه‌گیری

Levelflex FMP50 یک ترانسمیتر سطح رادار موج هدایت‌شده با دقت بالا و قابلیت اطمینان است که برای کاربردهای صنعتی مختلف مناسب می‌باشد. این دستگاه با استفاده از فناوری پیشرفته، ویژگی‌های ایمنی و پشتیبانی فنی گسترده، انتخابی ایده‌آل برای اندازه‌گیری سطح مایعات در صنایع مختلف است.

برای دانلود کاتالوگ اسکن کنید
