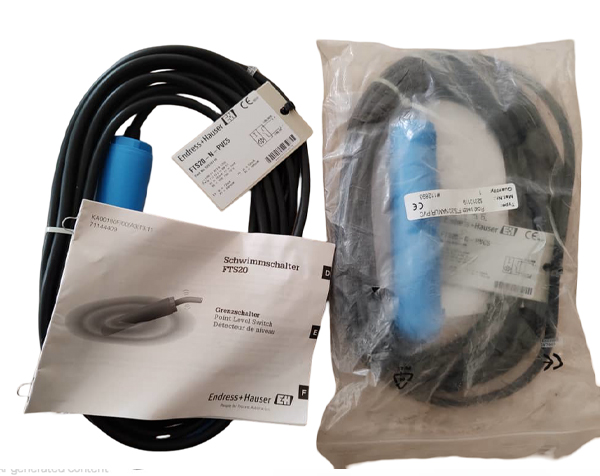

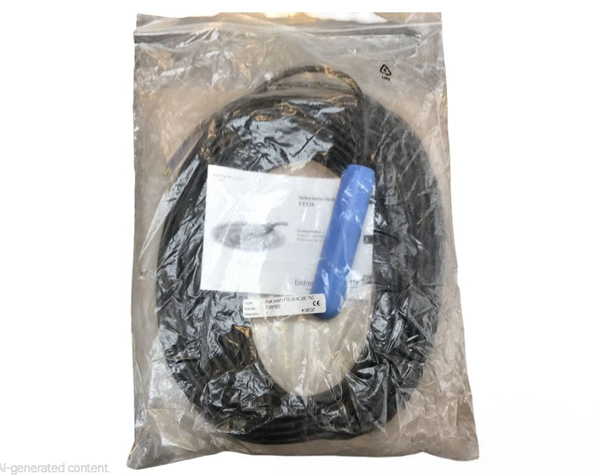

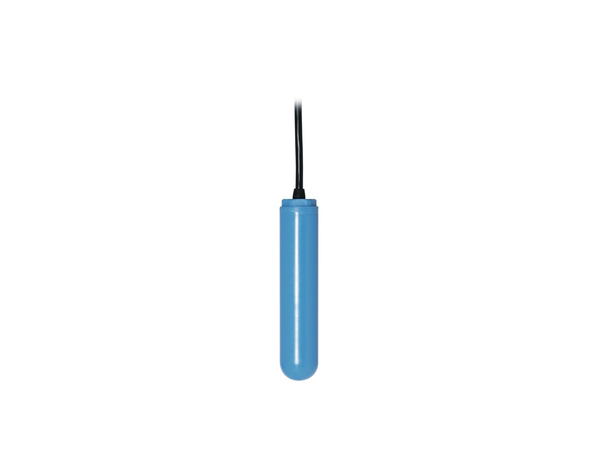

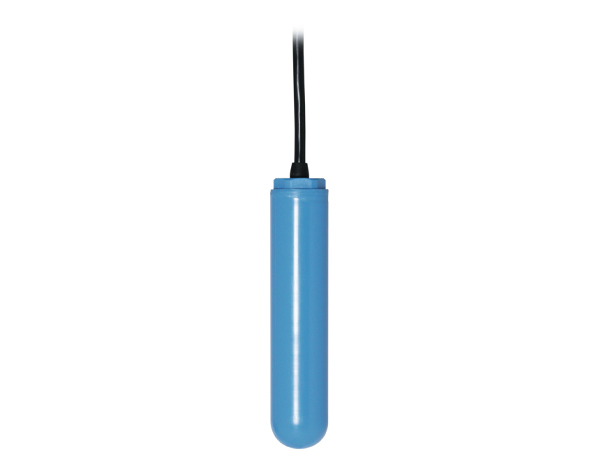

معرفی جامع سوئیچ سطح Liquifloat FTS20 از Endress+Hauser
Liquifloat FTS20 یک سوئیچ سطح نقطه‌ای (Point Level Switch) ساخت شرکت معتبر Endress+Hauser است که برای تشخیص سطوح مایع در مخازن، تانک‌ها و خطوط فرآیندی در کاربردهای مختلف صنعتی طراحی شده است. این تجهیز الکترومکانیکی قابل‌اعتماد، با دقت بالا، طول عمر زیاد و قابلیت عملکرد در محیط‌های عادی و خطرناک، یکی از گزینه‌های اقتصادی و مقاوم در برابر عوامل محیطی برای کنترل سطح مایعات محسوب می‌شود.
طراحی و عملکرد
در ساختار سوئیچ FTS20 از یک مکانیزم توپک فولادی (Steel Ball) استفاده شده که در داخل بدنه شناور تعبیه شده است. هنگامی که سطح مایع بالا یا پایین می‌رود و موجب تغییر وضعیت شناور می‌شود، توپک در واکنش به زاویه انحراف از حالت افقی جابه‌جا شده و باعث فعال‌سازی یک عنصر سوئیچینگ داخلی می‌شود. این عنصر می‌تواند بر حسب نوع سفارش، یک میکروسوئیچ مکانیکی یا یک سنسور القایی NAMUR باشد.
در نسخه میکروسوئیچ، سوئیچ یک کنتاکت تغییردهنده (Change-over contact) ارائه می‌دهد و در نسخه NAMUR، خروجی به صورت سیگنال دو سیمه مطابق با استاندارد EN 60947-5-2 برای اتصال به آمپلی‌فایرهای ایزوله مانند FTL325N ارائه می‌گردد.
مدل‌ها و تنوع محصول
سوئیچ FTS20 در دو نسخه اصلی عرضه می‌شود:
1. نسخه NAMUR (مناسب برای مناطق مستعد انفجار – Ex):
- ولتاژ تغذیه: 8.2 ولت DC (±2 ولت)
- جریان عملکرد: کمتر از 1.2 میلی‌آمپر در حالت بدون سوئیچ / بیش از 2.1 میلی‌آمپر در حالت سوئیچ‌شده
- دارای گواهی ATEX II 2G Ex ia IIB T5 Gb
- نیاز به استفاده همراه با تقویت‌کننده ایزوله مانند Endress+Hauser FTL325N
- ایمن برای استفاده در زون 1 مناطق مستعد انفجار
2. نسخه AC/DC (مناسب برای کاربردهای عمومی صنعتی):
- ولتاژ سوئیچینگ: حداکثر 250 ولت AC / 150 ولت DC
- جریان سوئیچینگ: حداکثر 3 آمپر (AC)، 1 آمپر (DC)
- سوئیچ با عملکرد SPDT و کابل 3 رشته
- بدون محدودیت استفاده در مناطق غیر انفجاری
مشخصات فنی عمومی
| ویژگی | مقدار |
|---|---|
| دمای کاری فرآیند | PVC و PUR: 5+ تا 70+ درجه سانتی‌گراد، CSM: 20- تا 70+ درجه |
| فشار مجاز کاری | تا 3 بار در دمای 20 درجه سانتی‌گراد |
| چگالی مایع مورد نیاز | حداقل 0.8 گرم بر سانتی‌متر مکعب |
| درجه حفاظت | IP68 – قابل غوطه‌وری تا عمق 20 متر بدون محدودیت زمانی |
| زاویه سوئیچینگ (AC/DC) | بالا: +25°±10°، پایین: -14°±10° |
| زاویه سوئیچینگ (NAMUR) | بالا و پایین: ±15°±5° نسبت به حالت افقی |
| جنس بدنه شناور | پلی‌پروپیلن (PP) با مقاومت بالا در برابر خوردگی |
| قطر بدنه شناور | 29.2 میلی‌متر |
| اتصال رزوه‌ای | G1A با قابلیت نصب مستقیم با گلند فشاری |
انواع کابل و جنس آن
بسته به نوع مایع، دمای کاری و الزامات محیطی، سوئیچ FTS20 با سه نوع کابل عرضه می‌شود:
- PVC (مشکی): برای کاربردهای عمومی با دمای کاری 5+ تا 70+ درجه
- PUR (طوسی): مناسب محیط‌های روغنی یا آلوده با انعطاف‌پذیری بیشتر
- CSM (مشکی): مقاوم در برابر مواد شیمیایی و مناسب برای دماهای پایین‌تر (20- تا 70+ درجه)
تمامی نسخه‌ها در طول‌های استاندارد 5 متر و 20 متر عرضه می‌شوند و برای نسخه‌های NAMUR دارای سطح مقطع 2×0.75 mm² و برای AC/DC دارای سطح مقطع 3×0.75 mm² (یا 0.5 mm² در کابل PUR) هستند.
حتماً داوود عزیز، در ادامه یک متن توضیحی و کاربردی برای معرفی و مقایسه چهار مدل از سوئیچ سطح Liquifloat FTS20 نوشته‌ام تا برای مخاطب کاملاً قابل درک و قابل استفاده باشد:
معرفی و مقایسه مدل‌های مختلف سوئیچ سطح Liquifloat FTS20
سوئیچ سطح Liquifloat FTS20 از برند Endress+Hauser در مدل‌ها و پیکربندی‌های مختلفی عرضه می‌شود که متناسب با نوع کاربرد، محیط نصب (معمولی یا ضد انفجار)، نوع خروجی الکتریکی، و طول کابل انتخاب می‌شوند. در ادامه، چهار مدل پرکاربرد این سوئیچ معرفی شده‌اند که همگی دارای بدنه شناور از جنس پلی‌پروپیلن (PP) و کابل PVC هستند و تنها در نوع عملکرد الکتریکی و طول کابل تفاوت دارند :
1. مدل 52010122
این مدل از نوع AC/DC است و دارای یک میکروسوئیچ با خروجی SPDT (دو طرفه) می‌باشد.
- ولتاژ کاری: حداکثر 250 ولت AC یا 150 ولت DC
- کابل PVC به طول 5 متر
- کاربرد: مناسب برای سیستم‌های معمولی (غیر ضد انفجار) مانند پمپ‌ها، مخازن آب و فاضلاب، و سامانه‌های تهویه مطبوع
- ویژگی خاص: نصب آسان به‌دلیل فرم استوانه‌ای بدنه که از رزوه G1 عبور می‌کند
2. مدل 71035520
این مدل مشابه 52010122 است، با این تفاوت که طول کابل آن 20 متر می‌باشد.
- همان خروجی میکروسوئیچ دو طرفه (SPDT)
- کابل بلندتر برای نصب در مخازن عمیق یا مکان‌هایی با فاصله زیاد بین نقطه نصب و تابلو برق
- مناسب برای پروژه‌هایی که نیاز به کابل‌کشی طولانی دارند بدون افت عملکرد
3. مدل 52010119
این نسخه از نوع NAMUR است و برای نصب در محیط‌های مستعد انفجار (Ex Zone) طراحی شده است.
- دارای خروجی 2 سیمه به استاندارد EN60947-5-6
- قابل استفاده با تقویت‌کننده ایزوله (مانند Nivotester FTL325N)
- دارای گواهی ATEX II 2G EEx ia IIB T5
- طول کابل: 5 متر
- مناسب برای صنایع نفت، گاز، پتروشیمی و فرآیندهای حساس که نیاز به سطح بالای ایمنی دارند
4. مدل 71035516
این مدل نیز نسخه NAMUR است اما با کابل 20 متری.
- تمامی ویژگی‌های مدل 52010119 را دارد
- ایده‌آل برای محیط‌های ضد انفجار با فاصله زیاد از نقطه کنترلی
- طول کابل بیشتر، انعطاف بیشتری در نصب و سیم‌کشی فراهم می‌کند
جدول مقایسه مدل ها :
| Part Number | نوع خروجی | ولتاژ مجاز | جریان مجاز | استاندارد عملکرد | قابل استفاده در محیط Ex | نوع کابل | طول کابل | جنس شناور | ویژگی خاص |
|---|---|---|---|---|---|---|---|---|---|
| 52010122 | میکروسوئیچ SPDT | 250VAC / 150VDC | 3A AC / 1A DC | EN 60947-5-1 | ✘ (فقط برای کاربرد استاندارد) | PVC | 5 متر | پلی‌پروپیلن (PP) | مناسب برای کنترل پمپ یا آلارم در سیستم‌های عمومی |
| 71035520 | میکروسوئیچ SPDT | 250VAC / 150VDC | 3A AC / 1A DC | EN 60947-5-1 | ✘ (فقط برای کاربرد استاندارد) | PVC | 20 متر | پلی‌پروپیلن (PP) | مناسب برای مخازن عمیق یا فاصله زیاد تا تابلو |
| 52010119 | NAMUR 2-wire | 8.2V DC (±2V) | طبق مدار تقویت‌کننده | EN 60947-5-6 (NAMUR) | ✔ ATEX II 2G EEx ia IIB T5 | PVC | 5 متر | پلی‌پروپیلن (PP) | قابل نصب در مناطق زون 1 و خطرناک |
| 71035516 | NAMUR 2-wire | 8.2V DC (±2V) | طبق مدار تقویت‌کننده | EN 60947-5-6 (NAMUR) | ✔ ATEX II 2G EEx ia IIB T5 | PVC | 20 متر | پلی‌پروپیلن (PP) | نسخه کابل بلند مخصوص پروژه‌های خاص Ex |
الزامات نصب
سوئیچ Liquifloat FTS20 می‌تواند به دو روش نصب شود:
- نصب جانبی از بدنه مخزن: از طریق رزوه G1A و استفاده از گلند مخصوص (کد: 52010125) و مهره نگهدارنده (کد: 52010126)
- نصب عمودی از بالا: با استفاده از وزنه مخصوص (کد: 52010127) برای پایداری بیشتر شناور (توجه: وزنه در مناطق انفجاری قابل استفاده نیست)
حداقل فاصله بین نقطه تثبیت کابل و شناور بر اساس نوع کابل تعیین می‌شود:
- PVC: حداقل 50 میلی‌متر
- PUR/CSM: حداقل 100 میلی‌متر
تأییدیه‌ها و استانداردها
این محصول مطابق با استانداردهای جهانی طراحی و تأیید شده است:
- استانداردهای ایمنی:
EN 60947-5-2, EN 60079-0, EN 60079-11 (ویژه محیط‌های Ex) - گواهینامه انفجار:
TÜV 99 ATEX 1709 - رتبه‌بندی حرارتی Ex:
کلاس T4 و T5 با ولتاژ 16V، جریان تا 72mA و توان مصرفی حداکثر 242 mW
کاربردها
سوئیچ FTS20 در صنایع متعددی به کار گرفته می‌شود از جمله:
- صنایع غذایی و نوشیدنی (سطح‌سنجی در مخازن CIP/SIP)
- سیستم‌های پمپاژ و آبرسانی
- تصفیه‌خانه‌های آب و فاضلاب
- تجهیزات تهویه مطبوع و گرمایشی
- سیستم‌های ذخیره‌سازی مواد شیمیایی
- صنایع نفت و گاز (در صورت استفاده از نسخه NAMUR با تاییدیه ضد انفجار)
این تجهیز همچنین در کنترل سطح برای استارت یا توقف پمپ، باز و بسته کردن شیر، ارسال هشدارهای سطح بالا یا پایین، جلوگیری از سرریز یا خشک‌شدن مخزن به‌صورت خودکار و بدون دخالت اپراتور استفاده می‌شود.
مزایا و نقاط قوت
- طراحی ساده و مکانیکی بدون نیاز به کالیبراسیون
- قابلیت استفاده در سیالات متنوع با چگالی بالا یا پایین
- بدون قطعات متحرک خارجی، مقاوم در برابر سایش و خوردگی
- نصب آسان و سریع با قطر باریک بدنه (29.2 mm)
- امکان انتخاب متریال کابل مطابق با شرایط کاری
- عملکرد پایدار حتی در شرایط غوطه‌وری دائم
جمع‌بندی و نتیجه‌گیری
سوئیچ سطح Liquifloat FTS20 محصولی کاملاً قابل اعتماد، اقتصادی و مقاوم از برند پیشرو Endress+Hauser است که با تنوع بالا در مدل‌ها و متریال کابل، نیازهای متنوع صنعتگران را پوشش می‌دهد. با طراحی مهندسی‌شده و دریافت تأییدیه‌های بین‌المللی، این سوئیچ گزینه‌ای مناسب برای کنترل سطح در فرآیندهای بحرانی، حتی در محیط‌های مستعد انفجار می‌باشد.
برای دانلود کاتالوگ اسکن کنید
سیاوش صدری –
زاویه سوییچینگ این دستگاه چقدر است؟
اسدی –
زاویه سوئیچینگ (Schaltwinkel) در سوئیچ سطح نقطه‌ای FTS20 بسته به نوع مکانیزم سوئیچینگ داخلی (NAMUR یا میکروسوئیچ) متفاوت است. این زاویه‌ها نشان‌دهنده میزان انحراف از حالت افقی هستند که در آن نقطه، سوئیچ عمل می‌کند.
✅ مدل‌های با خروجی NAMUR (شامل کدهای سفارش: 52010119, 52010120, 52010121, 71035516, 71035517, 71035518)
زاویه سوئیچینگ بالا: +15 درجه با تلرانس ±5 درجه نسبت به افق
زاویه سوئیچینگ پایین:–15 درجه با تلرانس ±5 درجه نسبت به افق
✅ مدل‌های با خروجی میکروسوئیچ (AC/DC) (شامل کدهای سفارش: 52010122, 52010123, 52010124, 71035520, 71035521, 71035522)
زاویه سوئیچینگ بالا: +25 درجه با تلرانس ±10 درجه نسبت به افق
زاویه سوئیچینگ پایین: –14 درجه با تلرانس ±10 درجه نسبت به افق
این تفاوت در زاویه‌ها به‌خاطر نوع عنصر حسگر داخلی است و در انتخاب مدل مناسب برای هر کاربرد، باید مورد توجه قرار گیرد؛ به‌ویژه در سیستم‌هایی که نیاز به دقت بالا در نقطه سوئیچینگ دارند.
