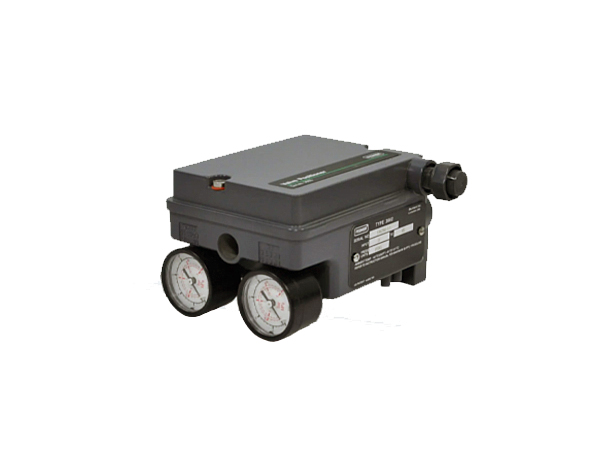

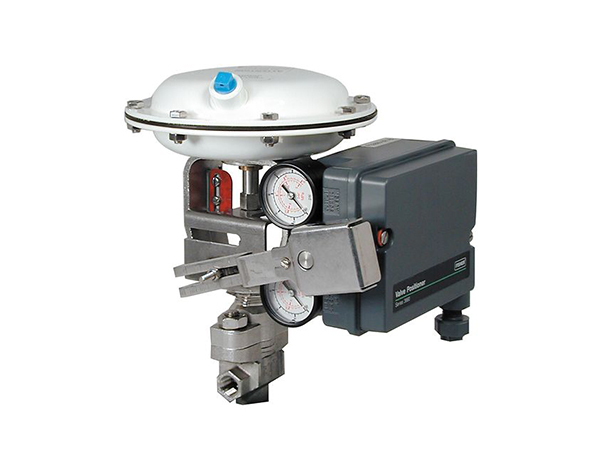

پوزیشنر الکترو-پنوماتیک / Fisher 3661

پوزیشنر Fisher 3661 که به صورت الکترو-پنوماتیک و تک‌عملگر طراحی شده‌اند، به منظور کنترل دقیق موقعیت شیرهای Stem Sliding با عملگرهای مختلف استفاده می‌شوند. این دستگاه‌ها قادرند سیگنال دریافتی 4 تا 20 میلی‌آمپر DC را از دستگاه کنترل پردازش کرده و متناسب با آن، موقعیت دقیق شیر را تنظیم نمایند. Fisher 3661 برای استفاده در شرایط سخت صنعتی و برای کاربردهای دقت‌بالا در فرآیندهای تنظیم سیال طراحی شده است و به دلیل طراحی مستحکم و مقاومت بالا در برابر ارتعاشات و فشارهای محیطی، قابل‌اعتماد است.

ویژگی‌های کلی پوزیشنر Fisher 3661
این پوزیشنر برای استفاده با عملگرهای سری Fisher 657، 667، 1250، 1250R، 3024S و همچنین عملگرهای Baumann طراحی شده‌اند و قابلیت نصب بر روی این عملگرها را دارند. پوزیشنر Fisher 3661 از ورودی سیگنال 4 تا 20 میلی‌آمپر پشتیبانی می‌کند و با توجه به سیگنال ورودی موقعیت مورد نظر را روی شیر تنظیم می‌کند.

ویژگی‌های اصلی این پوزیشنر شامل تنظیم دامنه سیگنال، ظرفیت خروجی بالا و همچنین عملکرد پایدار در محیط‌های صنعتی است. Fisher 3661 برای کاربردهای با دقت بالا و شرایط محیطی سخت مناسب است و دارای طراحی مستحکم برای کاهش تأثیرات شرایط محیطی است.

ویژگی‌های فنی و تخصصی
1. نوع سیگنال ورودی: سیگنال ورودی این دستگاه 4 تا 20 میلی‌آمپر DC است که با توجه به تنظیمات اولیه و همچنین نوع عملگر، به صورت مستقیم یا معکوس اعمال می‌شود.
2. سیگنال خروجی: سیگنال خروجی این پوزیشنر به صورت فشار پنوماتیک است که مستقیماً به عملگر وارد می‌شود و می‌تواند تا حداکثر فشار تأمین تغذیه افزایش یابد.
3. فشار تغذیه: حداکثر فشار تغذیه برای این پوزیشنر 6.2 بار (90 psi) است که باید 10% بالاتر از نیاز عملگر باشد.
4. مصرف هوا: این دستگاه با استفاده از هوا به صورت ثابت، مصرف هوا را تا حد ممکن بهینه کرده و در فشار تغذیه 20 psi معادل 0.24 متر مکعب نرمال در ساعت مصرف می‌کند.
5. تأثیر خطی‌بودن مستقل: این پوزیشنر با دقت ±1 درصدی در دامنه خروجی عمل می‌کند.
6. دمای عملیاتی: این پوزیشنر در بازه دمایی -40 تا 82 درجه سانتی‌گراد عملکرد مطلوب خود را حفظ می‌کند.
7. ایمنی در مناطق خطرناک: Fisher 3661 دارای تأییدیه‌های ایمنی از CSA، FM، ATEX و IECEx است و برای استفاده در محیط‌های دارای گازهای قابل انفجار مناسب می‌باشد.

نصب و راه‌اندازی
در هنگام نصب این پوزیشنر، توجه به جزئیات نصب و رعایت دستورالعمل‌های دقیق آن الزامی است. هر موقعیت‌سنج می‌تواند به صورت پیش‌فرض به عملگرها متصل شده و در کارخانه نصب و کالیبره شده باشد. اگر دستگاه به صورت جداگانه سفارش داده شود، نصب آن باید طبق روش‌های نصب ذکر شده در دفترچه راهنمای نصب انجام گردد.

هنگام نصب، از لباس‌های محافظ و دستکش استفاده کنید تا از هرگونه آسیب‌دیدگی جلوگیری شود. در کاربردهای جدید نیز، از مطابقت کامل با استانداردهای ایمنی اطمینان حاصل کنید.

تنظیم و کالیبراسیون
کالیبراسیون پوزیشنر Fisher 3661 با تنظیم دقیق دامنه سیگنال ورودی و خروجی انجام می‌شود. این موقعیت‌سنج قابلیت تنظیم مجدد برای حالت‌های مختلف از جمله تنظیم دامنه ورودی و عملکرد تقسیم‌بندی شده (Split-Range) را داراست. کالیبراسیون این دستگاه باید با دقت بالا و با استفاده از ابزارهای دقیق انجام شود تا عملکرد صحیح و دقیق دستگاه تضمین گردد.

در صورت نیاز به عملکرد تقسیم‌بندی شده، این موقعیت‌سنج می‌تواند به گونه‌ای تنظیم شود که به یک سیگنال کنترلی مشترک پاسخ دهد و بتواند بین دو یا سه شیر کنترلی دیگر تقسیم شود. در این حالت، تغییر از حالت کامل به حالت تقسیم‌بندی شده نیاز به تغییرات در تنظیمات داخلی دارد.

مزایای پوزیشنر Fisher 3661
1. دقت بالا و کنترل بهینه: این پوزیشنر با دقت بالا طراحی شده و قادر است با حداقل خطا موقعیت شیر را کنترل کند.
2. قابلیت عملکرد در محیط‌های صنعتی سخت: با توجه به تأییدیه‌های ایمنی از سازمان‌های معتبر، این دستگاه برای استفاده در مناطق خطرناک و دارای خطر انفجار مناسب است.
3. نصب آسان: نصب این دستگاه بر روی انواع عملگرهای استاندارد امکان‌پذیر است و به راحتی بر روی عملگرهای مختلف نصب می‌شود.
4. قابلیت کالیبراسیون دقیق: این دستگاه با ابزارهای دقیق و قابلیت کالیبراسیون بالا طراحی شده و به کاربران امکان تنظیمات دقیق را می‌دهد.
5. پشتیبانی از حالت تقسیم‌بندی شده: در کاربردهای خاص که نیاز به کنترل چندین شیر با یک سیگنال کنترلی وجود دارد، این دستگاه به خوبی از حالت Split-Range پشتیبانی می‌کند.

نکات ایمنی
برای جلوگیری از بروز حادثه در هنگام استفاده از این دستگاه، حتماً از دستورالعمل‌های ایمنی پیروی کنید. توجه داشته باشید که این دستگاه‌ها می‌توانند فشار کامل تغذیه را به تجهیزات متصل منتقل کنند؛ بنابراین، فشار تغذیه باید در محدوده امن کاری هر یک از تجهیزات متصل نگه داشته شود تا از آسیب‌های احتمالی جلوگیری شود. همچنین، به دلیل استفاده از اورینگ‌های EPDM در این موقعیت‌سنج، از تأمین هوای تمیز، خشک و بدون روغن اطمینان حاصل کنید، زیرا EPDM در معرض مواد روانکار نفتی دچار فرسایش می‌شود.

در نصب الکتریکی این دستگاه نیز رعایت استانداردهای محلی و ملی الزامی است و استفاده از سیم‌کشی و کابل‌هایی که برای محیط‌های خاص مناسب هستند، ضروری است.

نتیجه‌گیری
پوزیشنر Fisher 3661 یکی از بهترین گزینه‌ها برای کنترل موقعیت شیرها در فرآیندهای صنعتی حساس است. این دستگاه با دقت بالا، مقاومت بالا در برابر شرایط محیطی و قابلیت تنظیم دقیق، برای کاربردهای صنعتی مختلف مناسب است. Fisher 3661 با قابلیت پشتیبانی از سیگنال‌های ورودی و خروجی متعدد، عملکرد پایدار و قابلیت استفاده در مناطق خطرناک، به عنوان یکی از دستگاه‌های محبوب در صنایع مختلف شناخته شده است. با توجه به قابلیت‌های فنی، این دستگاه برای کاربردهای صنعتی حساس و مناطقی که نیاز به کنترل دقیق و پایدار شیرها دارند، انتخابی ایده‌آل است و می‌تواند به بهره‌وری و دقت فرآیندهای صنعتی کمک کند.
