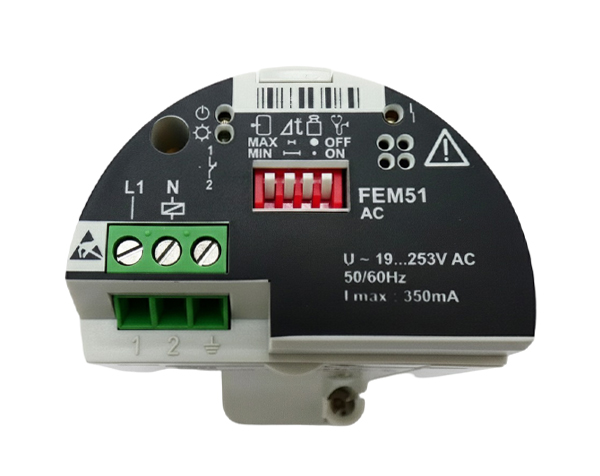

برد الکترونیکی FEM51 یکی از اینسرتهای تخصصی شرکت Endress+Hauser است که بهطور اختصاصی در سیستم اندازهگیری حد سطح Soliphant M به کار میرود. این برد بهعنوان هسته پردازش سیگنال در سیستمهای تشخیص سطح جامدات عمل کرده و نقش اصلی آن، حفاظت در برابر سرریز شدن مخازن (Overfill Protection) یا تشخیص حد بالای سطح عملیاتی است. FEM51 برای استفاده در کاربردهای ایمنی طراحی شده و قابلیت انطباق با الزامات استاندارد IEC 61508 را دارد، به همین دلیل در فرآیندهای صنعتی حساس و ایمنمحور بهکار گرفته میشود. برد FEM51 دارای خروجی AC دو سیمه با ساختار تایریستوری است که عملکردی پایدار و مقاوم در شرایط صنعتی فراهم میکند. در این ساختار، خروجی تایریستور در شرایط مشخصی از جمله رسیدن سطح مواد به شاخک، بروز خطای داخلی یا قطع ولتاژ تغذیه، بهصورت ایمن مسدود میشود و جریان باقیمانده به کمتر از ۱۰ میلیآمپر کاهش مییابد. زمان واکنش این سیستم حداکثر ۰.۹ ثانیه است که آن را برای تشخیص سریع شرایط بحرانی مناسب میسازد. افت ولتاژ داخلی برد حداکثر ۱۲ ولت بوده و جریان بار مجاز تا ۲۵۰ میلیآمپر تعریف شده است. همچنین FEM51 در برابر اتصال کوتاه محافظت شده و برای تحریک رلهها، نیازمند توان نگهدارنده مشخصی در بازه ولتاژی تعریفشده است.
از منظر Functional Safety، برد FEM51 برای کاربردهای ایمنی تا سطح SIL 2 ارزیابی و تأیید شده است. شاخصهای قابلیت اطمینان این برد نشاندهنده طراحی ایمن و مهندسیشده آن هستند. سهم شکست ایمن (SFF) معادل ۹۱ درصد گزارش شده و میانگین زمان بین خرابیها (MTBF) حدود ۱۳۷ سال برآورد میشود. احتمال شکست در هنگام تقاضا (PFDavg) برای دوره تست یکساله در محدوده بسیار پایین قرار دارد که این موضوع، FEM51 را به گزینهای مطمئن برای سیستمهای حفاظتی تبدیل میکند. عمر مفید این برد معمولاً بین ۸ تا ۱۲ سال تخمین زده میشود و ساختار سختافزاری آن بهصورت 1oo1 با تلورانس خطای صفر طراحی شده است.

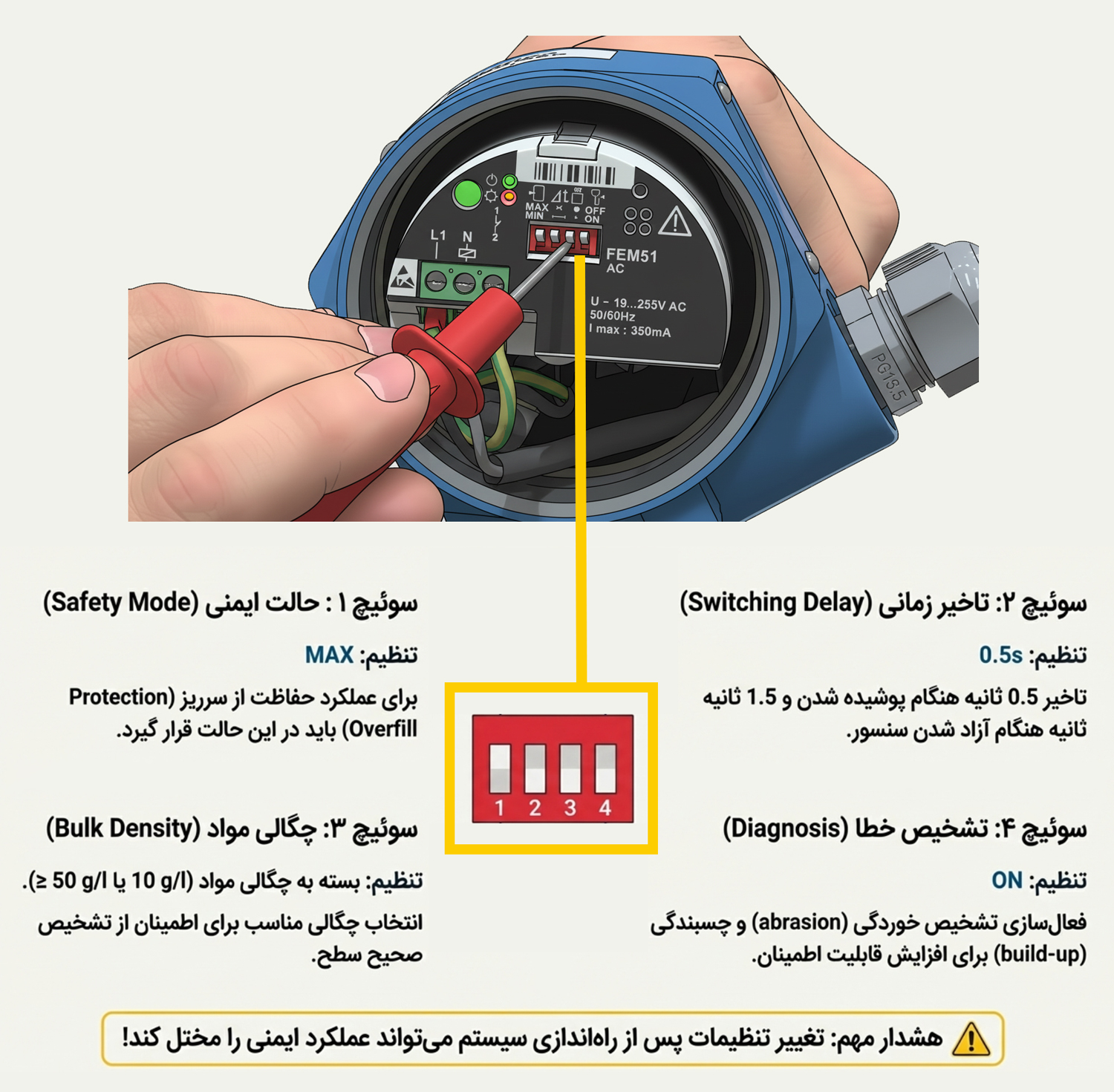

تصویر آموزشی نحوه تنظیم ۴ سوئیچ پنل الکترونیکی FEM51 شامل تنظیمات Safety Mode، تاخیر زمانی، چگالی مواد و تشخیص خطا برای کنترل سطح مواد پودری و جامد
روی برد الکترونیکی FEM51 مجموعهای از سوئیچها برای تطبیق عملکرد دستگاه با شرایط فرآیندی وجود دارد. انتخاب حالت ایمنی MAX یا MIN به کاربر امکان میدهد برد را برای حفاظت در برابر سرریز یا جلوگیری از خشککارکرد تجهیز تنظیم کند. علاوه بر این، تأخیر سوئیچینگ قابل تنظیم (۰.۵ یا ۵ ثانیه)، امکان تطبیق سیستم با فرآیندهای دارای نوسان را فراهم میسازد. تنظیم چگالی انباشته مواد نیز بسته به نوع شاخک و ویژگیهای ماده (چگالی بالا یا پایین) انجام میشود. یک سوئیچ مجزا نیز برای فعالسازی یا غیرفعالسازی تشخیص فرسایش و رسوب مواد روی شاخک در نظر گرفته شده است. برای حفظ عملکرد ایمن سیستم، تغییر تنظیمات برد FEM51 پس از راهاندازی اولیه توصیه نمیشود، زیرا این کار میتواند عملکرد ایمنی تجهیز را تحت تأثیر قرار دهد. انجام تستهای دورهای (Proof Test) مطابق دستورالعمل سازنده، برای حفظ سطح SIL الزامی است. این تستها معمولاً شامل شبیهسازی شرایط پرشدگی یا بررسی واکنش خروجی میشوند. لازم به توجه است که نرخهای خرابی اعلامشده برای دمای مرجع ۴۰ درجه سانتیگراد معتبر هستند و در صورت افزایش دمای کاری تا ۶۰ درجه، ضرایب تصحیح باید اعمال شوند. در مجموع، برد FEM51 را میتوان بهعنوان مرکز تصمیمگیری و کنترل ایمنی در سیستم Soliphant M دانست که با تشخیص دقیق تغییرات لرزش شاخک، از بروز حوادث پرهزینه در مخازن صنعتی جلوگیری میکند.
