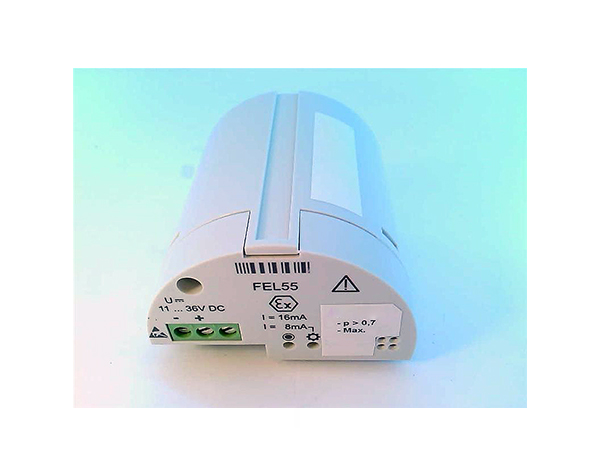

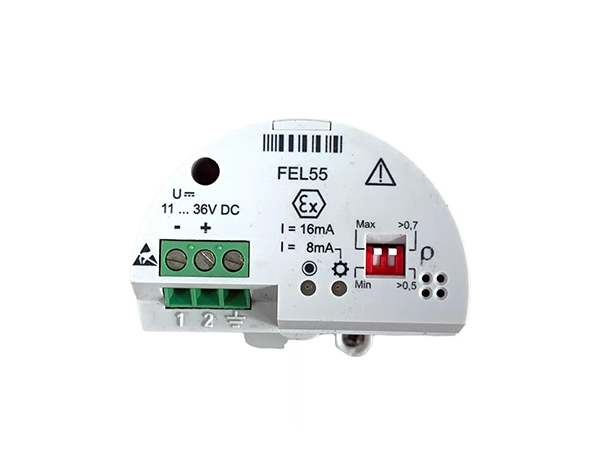

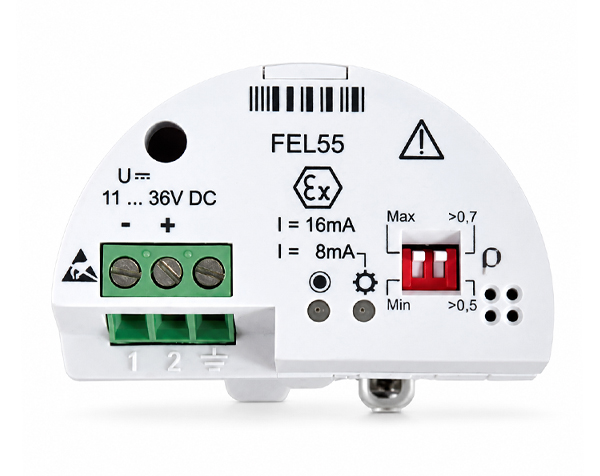

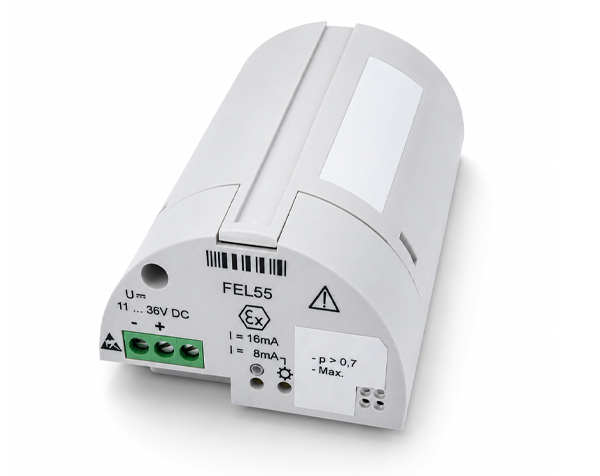

برد الکترونیکی FEL55 یکی از اجزای کلیدی و هوشمند در سیستم‌های کنترل و اندازه‌گیری سطح است که به‌دلیل طراحی صنعتی پیشرفته، دقت بالا، قابلیت اطمینان و ایمنی، در بسیاری از کاربردهای حساس صنعتی مورد استفاده قرار می‌گیرد. این برد با تکیه بر استانداردهای بین‌المللی و سازگاری گسترده با تجهیزات کنترلی، راهکاری مطمئن برای پایش سطح مایعات و جامدات در محیط‌های صنعتی سخت محسوب می‌شود.
🔹 مشخصات فنی و ویژگی‌های اصلی FEL55
1. منبع تغذیه و توان مصرفی
- ولتاژ ورودی: DC 11 تا 36 ولت
- مصرف انرژی: کمتر از 600 میلی‌وات
- دارای حفاظت در برابر پلاریته معکوس و اضافه‌ولتاژ (Class III)
2. سیستم اتصال و سیگنال‌دهی
- ارتباط دو سیمه (2-Wire) با واحد سوئیچینگ یا کنترلر
- سازگار با PLC و ماژول‌های AI با جریان 4 تا 20 میلی‌آمپر مطابق با استاندارد EN 61131-2
- ارسال سیگنال خروجی 8 mA یا 16 mA براساس وضعیت سطح
- در هنگام قطع برق یا خرابی حسگر، خروجی به کمتر از 3.6 mA کاهش می‌یابد (حالت Fault Detection)
3. حالت‌های ایمنی (Fail-safe Mode)
| وضعیت سطح | مقدار جریان خروجی |
|---|---|
| سطح مینیمم (MIN) | حدود 8 mA ±6% |
| سطح ماکزیمم (MAX) | حدود 16 mA ±5% |
4. نشانگرهای LED
| رنگ LED | وضعیت |
|---|---|
| سبز ثابت | عملکرد عادی سیستم |
| قرمز ثابت | خطا، هشدار یا وضعیت غیرعادی |
5. مقدار بار مجاز (Load Resistance)
فرمول محاسبه مقاومت بار مجاز:
R = (U – 11 V) / 16.8 mA
مثال: برای اتصال به PLC با مقاومت 250 اهم، ولتاژ لازم برابر 15.2 ولت خواهد بود.
🔹 سطح ایمنی و حفاظت
- دارای فیوز داخلی برای استفاده در محیط‌های Non-Ex
- نیازمند منبع تغذیه با ایزولاسیون ایمن گالوانیکی (SELV)
- مقاوم در برابر نوسانات ولتاژ و خطای سیم‌بندی
✅ مزایا و نقاط قوت FEL55
✔ ایمنی و پایداری بالا در کاربردهای حساس صنعتی
✔ سیگنال‌دهی دقیق برای کنترل بهتر فرآیندها
✔ سازگاری با طیف وسیعی از سیستم‌های کنترلی، PLC، DCS و مانیتورینگ
✔ نصب آسان و طراحی مقاوم در برابر شرایط محیطی
🛠 کاربردهای صنعتی
برد FEL55 به دلیل دقت، طول عمر بالا و عملکرد قابل‌اعتماد، در صنایع زیر به‌کار می‌رود:
- نفت، گاز و پتروشیمی
- صنایع غذایی و دارویی
- تصفیه‌خانه‌های آب و فاضلاب
- صنایع شیمیایی و مخازن ذخیره مواد
✅ جمع‌بندی
برد الکترونیکی FEL55 با ساختار بهینه، حفاظت‌های ایمنی، سیگنال‌دهی دقیق و سازگاری گسترده با سیستم‌های صنعتی، به عنوان یک راهکار حرفه‌ای برای کنترل سطح و افزایش ایمنی فرآیندها شناخته می‌شود. این برد انتخابی ایده‌آل برای محیط‌هایی است که نیاز به دقت، اعتمادپذیری و عملکرد پایدار دارند.
